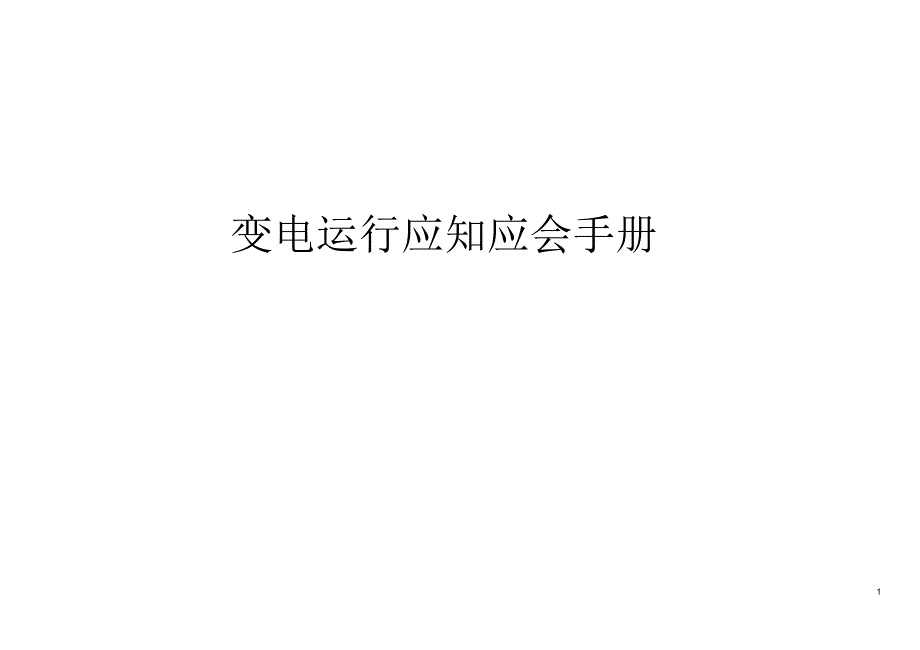

变电运行应知应会手册1供电段2012目录一、倒闸班操 作流程. 3二、仪器仪表 使用. 41、兆欧表的 使用方法. 42、接地摇表 的使用方法 . 53、钳形电流 表的使用方法 . 54、 FLUKE68型测温仪使用方法. 525、高压 核相仪的使用方法 . 5三、高压 一次设备操作要 领 61、断路器 . 62、隔离开关 . 63、跌落式熔 断器. 74、高压负荷 开关. 7四、高压 一次设备巡视要 点. 71、变压器 . 72、断路器 . 83、隔离开关 . 84、电力电缆 . 85、防雷设备 . 86、电容器 . 87、 PT(电压互感器） 88、所用变 . 89、故障录波 . 810、UPS(逆变电源） 811、监控机 . 812、保护装置 . 813、直流系统 . 814、交流系统 . 915、特殊检查 项目. 9五、电气设备 允许温度列表 . 9六、应知应会 问答. 93一、倒 闸班 操作流程倒闸 操 作 流 程填写操作票接受操作预令布置写票查对接线图和设备状态填写操作票审核操作票危险点预控接受调度正令正值危险点接受操作审票分析预控正令签名并确认操作方式下值明确操作布置操作审票目的任务复诵并核对签名准备操作发现错误工器具重新填写核对设备命名监护人确认发“对，执行”命令操作人核对复诵监护人唱票核对设备实际操作操作人执行操作双方检查设备状况监护人打勾提示下步操作内容操作完毕监护人记录操作结束时间操作汇报签销操作票汇报盖章和调度记录复查评价汇报班长模拟因故中断操预演作，须重新核对、唱票复诵操作中出现异常，停止操作，汇报发令人。
查明原因并采取措施，发令人再行许可后方可继续操作4二、仪器仪表的使用1、 兆欧表的使用MODEL3124 高压兆欧表操作步骤操作步骤：1）检查 MODEL3124 高压兆欧表指示正常2）确定功能选择开关置于“ OFF”位置，“ PRESS TO TEST”按钮确定不在“ LOCK”位置3）将有夹子的接地线 E（黑）与被测试品接地端连接4）将功能选择开关切于“”位置及旋转输出高压旋钮，观察数字式显示屏的高压数值，选择所需的电压5）将功能选择开关切于“ ”位置并按下“ PRESS TO TEST”按钮6）将有夹子的高压测试导线 L（红）与被测试品连接7）当“ L”刻度的指示灯（红）亮起，读值为红色的“ L”刻度，当“ H”刻度的指示灯（绿）亮起，读值为绿色的“ H”刻度，待指针稳定后读数并记录8）将有夹子的高压测试导线（红）与被测试品断开9）松开“ PRESS TO TEST”按钮，等数字显示屏的读数回零10）将功能选择开关切于“ OFF”位置且将有夹子的接地线（黑）与被测试品接地端断开11）对被测试品放电12）整理用具，收拾好表计注意事项1）接地线前先确认功能选择开关确在“ OFF”位置，“ PRESS TO TEST”按钮确定不在“ LOCK”位置。
2）测量时应注意兆欧表输出电压与被测设备绝缘电压等级相符，防止兆欧表高压损坏设备绝缘3）测试完毕后，应对被测试设备放电4）测试完毕后，应将测量线夹取下，再关闭兆欧表电源开关，防止将表头损坏2 接地摇表520M接地极被测物接地极40M接地极操作步骤：1）先按图接线， P2 和 C2 短接后接到接地电阻的扁铁上2）C1 端接 40 米的接地线3）P2 端接 20 米的接地线4）C1、 P1 两条测试线都尽量保持在一条直线上5）选择正确量程开始摇表 120 转 / 每秒，不断调整中间的调平旋纽，使指针对齐表上的读数，然后读出数字记录6）拆除接线，收好测试仪表注意事项1）根据被测试物品电压等级，选择相应合适型号接地摇表2）在手摇测试过程中速度不能过快或过慢保持 120 转 / 每秒即可3、钳形电流表的使用钳形电流表按结构原理不同分为磁电式和电磁式两种，磁电式可测量交流电流和交流电压；电磁式可测量交流电流和直流电流注意的事项1）不能用于高压带电测量2）测量完毕后一定要把调节开关放在最大电流量程位置，以免下次使用时由于未经选择量程而造成仪表损坏3）高压线路的电流时，要戴绝缘手套，穿绝缘鞋，站在绝缘垫上。
4）钳口闭合紧密不能带电换量程5）测量低压可熔保险器或低压母线电流时，测量前应将邻近各相用绝缘板隔离，以防钳口张开时可能引起相间短路6）有些型号的钳形电流表附有交流电压刻度，测量电流、电压时应分别进行，不能同时测量4、FLUKE68型测温仪的使用方法温度测量1）近距离：将温度仪对准物体，然后扣动扳机即可激光仅用于瞄准测温目标2）远距离：将温度仪对准所测区域的外侧，然后慢慢地上下移动测温仪扫描，直至对准测温目标注意事项：1）注意测量时的距离，测量不同点温度进行对比2）不能隔着借助对测量体进行测量3）注意所测物体的介质5、高压核相器使用方法6将甲棒触钩接 A，乙棒触钩先后依次接、 、 、：‘、A B C若 KV表读数 AA =0， AB =实际线路电压AC =实际线路电压，则 A— A、 同相同理可测出B 和 C 的相位异同高压核相器安全注意事项1）现场工作人员不得少于三人其中两人分别操作甲棒和乙棒、一人负责现场监护和发布口令2）高压核相器设计中已尽量减少了金属裸露部分，工作中应高度集中精力防止造成短路和接地事故3）核相的两侧应有公共点接地，如无公共点应制造公共点4）核相前对核相器进行核对，方法有同相或再带电的设备上进行。
5）在核相工作中避免导线碰触人或物体，发生伤人和接地事故三、 高压一次设备操作要领1、高压断路器断路器操作要领1）断路器由试验位摇至工作位检查送电范围接地刀闸已拉开，接地线已拆除检查断路器确在分位，二次插头已装上且控制回路、合闸回路开关已合上 2）断路器在整个摇进摇出过程用力必须均匀，以免用力过猛使联锁机构和位置信号受损在动静触头接触或分开时应快速操作3）断路器只能在工作位置和试验位置才能进行分合闸的操作，而且合闸之后不能移动断路器手车分闸或合闸后应检查断路器本体分合闸位置显示、装置分合闸指示灯、监控机位置信号显示应与实际一致应检查保护装置报文，后台信息量是否正常4）断路器在试验位置或工作位置，分闸时分闸指示灯亮，表示合闸回路正常合闸时合闸指示灯亮，表示分闸回路正常5）操作地刀时应在断路器下端口母排进行验电，必要时应检查出线隔离开关是否拉开2、隔离开关隔离开关操作要领及注意事项1）合闸时，在确认与隔离开关连接的断路器等开关设备处于分闸位置上，站好位置果断的迅速合上隔离开关，但合闸动作快结束时用力不宜过大，以防止发生冲击同时要保证主刀开关与静触头接触良好严禁带负荷操作2）对单极隔离开关，合闸时先合两边相，后合中间相；拉闸时先拉中间相；后拉两边相。
必须戴手套穿绝缘靴站在绝缘垫上做好防护工作，必须使用绝缘钩棒（又称令克棒）来操作防止电弧伤人3）分闸时，在确认断路器等开关设备处于分闸状态，缓慢操作，待主刀开关离开静触头，迅速拉开保证隔离开关处于断开位置4）当用隔离开关来切断变压器空载电流，架空线路和电缆线路的充电电流，环路电流和小负荷电流时，应迅速进行分闸操作，以保证快速有效地灭弧75）送电时，应先合电源侧的隔离开关，后合负荷侧的隔离开关；断电时，先拉负荷侧的隔离开关，后拉电源侧的隔离开关3、跌落式熔断器跌落式熔断器的安装和操作1）安装应牢固可靠，向下应有 23°~30°的倾斜角，不得垂直或水平安装使熔体熔断时熔管能靠自重跌落2）保险管长度应适当，合闸后被鸭嘴舌头扣住部分要在 2/3 以上，以防止运行中自掉，跌落式熔断器能顶住鸭嘴，以防止熔丝熔断后，保险管不能跌落3）重合保险的重合转动杆，不宜过高或过低，应与保险管保持 45°角操作跌落式熔断器注意事项1）一般情况下，不应带负荷操作，因此，应先切断负荷，再操作跌落式熔断器，以保证安全，防止事故发生2）分断操作时，若遇到风力较大，应先拉断中相，再拉下风向，最后拉剩下一相，合闸顺序与此相反。
3）操作时不得用力过猛，以免熔断器损坏操作者应戴绝缘手套和护目镜，以确保安全4）检查熔丝中间相是两边相的一倍4、高压负荷开关负荷开关的使用1）断路时，具有明显可见的断开间隙，因此，它能起隔离电源的作用，并能够带负荷操作2）负荷开关只能切断规定的负荷电流，一般不允许在短路情况下操作3）使用时应进行几次空载分、合闸操作，确认无误后，才能投入运行。
