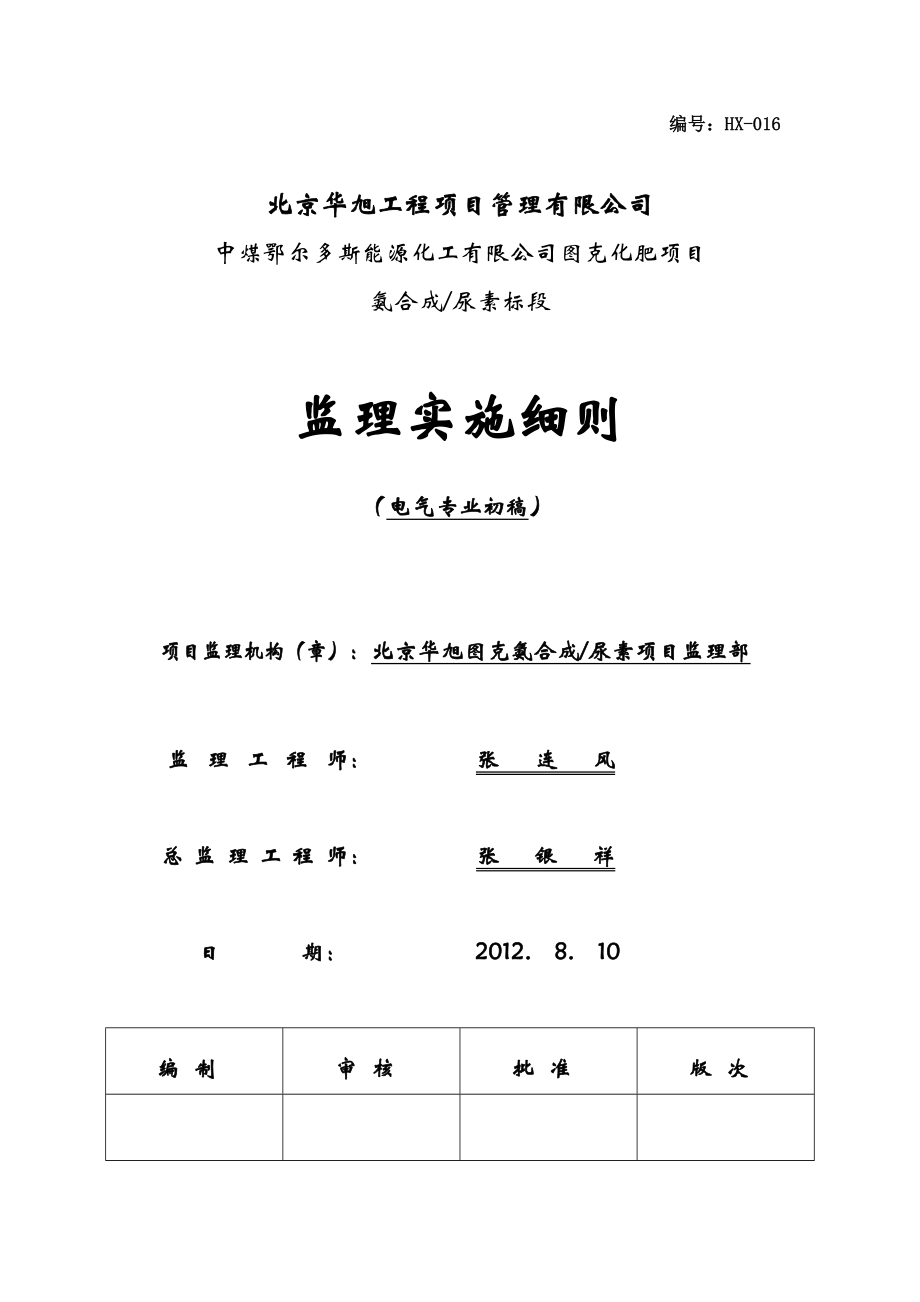

北京华旭---图克大化肥项目-氨合成/尿素监理部 编号：HX-016 北京华旭工程项目管理有限公司 中煤鄂尔多斯能源化工有限公司图克化肥项目氨合成/尿素标段监理实施细则 （电气专业初稿） 项目监理机构（章）：北京华旭图克氨合成/尿素项目监理部 监理工程师： 张 连 风 总监理工程师： 张 银 祥 日 期： 2012. 8. 10编制审核批准版次目 录 1. 工程概况 2. 编制依据 3. 监理工作目标 4. 专业工程特点 5. 本专业监理工作流程 6. 监理工作控制要点 7. 电气工程质量控制要点 8. 电气主要施工程序 9. 电气质量监理控制方法及措施 10. 电气工程检查验收 11. 监理资料整理要求1. 工程概况1.1 工程名称：中煤鄂尔多斯能源化工有限公司图克化肥项目，氨合成/尿素标段1.2 工程地点： 内蒙古自治区鄂尔多斯市乌审旗图克工业园区1.3 监理范围： 氨合成/尿素装置区范围内除绿化工作范围以外的全部工程、中央控制室、氨罐1.4 监理工作： 施工阶段监理1.5 监理工程： 主要包括但不限于：氨合成装置Ⅰ、Ⅱ系列（合成气压缩、氨合成、冷冻等）；尿素装置Ⅰ、Ⅱ系列（CO2压缩、尿素主装置、大颗粒）；尿素包装储运（散状尿素的输送、转运、成品包装等）；氨合成/尿素综合楼；尿素变电所；中央控制室；氨罐1.6 监理工期： 2011年6月30日起至2013年10月15日1.7 EPC总承包单位： 中国五环工程公司1.8 分 包 单 位： 中国化学工程第三建设有限公司 中石化工建设有限公司2. 编制与监理依据2.1 建设单位与监理单位签订的《建设工程委托监理合同》 2.2 中煤鄂尔多斯图克化肥项目-氨合成/尿素标段监理部编制的《监理规划》2.3 业主与五环签订的《中煤鄂尔多斯能源化工有限公司200万吨/年合成氨 350万吨/年尿素项目（一期工程）氨合成/尿素装置总承包合同》2.4 建设工程监理规范 GB50319-20002.5 石油化工建设工程项目监理规范 SH/T3903-20042.6 电气装置安装工程高压电器施工及验收规范 (GBJ 147-90)2.7 电气装置安装工程电力变压器、油浸电抗器、互感器施工及验收规范 (GBJ148-90)2.8 电气装置安装工程母线装置施工及验收规范 (GBJ 149-90)2.9 电气装置安装工程电气设备交接试验标准(GB 50150－2006)2.10 电气装置安装工程电缆线路施工及验收规范 (GB 50168-2006)2.11 电气装置安装工程接地装置施工及验收规范 (GB 50169-2006)2.12 电气装置安装工程旋转电机施工及验收规范(GB 50170－2006)2.13 电气装置安装工程盘、柜及二次回路结线施工及验收规范 ( GB 50171-92 )2.14 电气装置安装工程电梯电气工程施工及验收规范 （GB50182-93）2.15 电气装置安装工程低压电器施工及验收规范(GB 50254-96)2.16 电气装置安装工程电力变流设备施工及验收规范(GB50255-96)2.17 电气装置安装工程起重机电气装置施工及验收规范( GB 50256-96 )2.18 电气装置安装工程爆炸和火灾危险环境电气装置施工及验收规范( GB 50257-96 ) 2.19 电气装置安装工程1KV及以下配线工程施工及验收规范（GB50258-96）《建筑工程施工质量验收统一标准》 GB503002.20 建设工程施工现场供用电安全规程 GB50194-932.21 建筑电气工程施工质量验收规范 GB50303-20022.22 建筑电气照明装置施工与验收规范 GB50617-2010 2.23 电气安装工程电气照明装置施工及验收规范 GB50259-19962.24 建筑物防雷工程施工与质量验收规范 GB50601-20102.25 工程测量规范 GB50026-2007 2.26 《建筑施工高处作业安全技术规范》 JGJ80-912.27 建筑施工现场环境与卫生标准 JGJ146-2004 2.28 化工、石油行业防火、防爆、耐热、耐寒等规程、规范2.29 施工现场临时用电安全技术规范 JGJ46-2005 2.30 建筑施工现场临时用电安全技术规范JGJ46-2005电气装置安装工程质量检验及评定规程 DL/T5161.1-17. 2002 2.31 电业安全工作规程（线路部分、发电厂和变电所部分）2.32 国家电力施工标准图集、各型电力电缆头制作工艺、工法等2.33 与电气施工相关的其它专业现行有效的规程、规范2.34 设计院出具的有效施工图纸、设计文件、厂家出厂技术文件、随机技术资料、图纸等2.35 已批准的编制合理、可行的施工组织设计、专业施工方案2.36 企业质量控制文件、企业标准、相关工艺标准、操作手册等3. 监理工作目标3.1 施工质量目标：合格3.2 施工进度目标：符合业主批准的总包单位进度计划3.3 投 资 目 标：控制在总投资范围内3.4 H S E 目 标：HSE 目标：全面监理并落实HSE管理体系，确保工程建设项目（装置）的HSE处于全面、全员、全过程、全覆盖受控状态，实现安全、环保、无人身伤亡及重大设备事故4. 专业工程特点 本项目监理范围为尿素、合成、栈桥及包装楼、管廊、中央控制室等界区内的供、配电系统；各单位工程的动力、照明系统；防雷、防静电、接地系统；起重设备及电梯安装系统，各大机组的随机电气安装系统；尿素/氨合成35KV变电所；氨库电气等工程的施工监理4.1 本项目的电力负荷分为三级：4.1.1 特别重要负荷---蒸汽透平机组的部分油泵、蒸汽冷凝液泵、高压冲洗水泵等4.1.2 一级负荷---压缩机组等4.1.3 二级负荷---合成、尿素、成品包装储运的大部分用电负荷4.1.4 三级负荷---其它辅助生产的用电负荷4.2 本装置设35KV变电所一座，35KV双回路供电引自项目110KV总降压站不同母线段，材料分界接点为主变10KV出线端子4.3 35KV变电所内设35/10.5KV-20MVA主变压器2台油浸变压器，型号为SF10-20000/35 20MVA 35+2*2.5%/10.5KV Yn，d11，Uk=8% 10KV母线采用单母线分段接线方式4.4 尿素变电所供电范围：10KV配电室采用10KV阻燃电缆以放射式馈给尿素变电所；尿素综合楼；尿素Ⅰ、Ⅱ系列主厂房；大颗粒尿素装置Ⅰ、Ⅱ系列；CO2压缩；氨合成装置Ⅰ、Ⅱ系列内各10KV高、低压用电设备的配电4.5 在装置变电所内设置事故负荷及柴油发电机室 4.5.1 氨合成Ⅰ系列变电所设2台变压器10/0.4KV-1600KVA，氨合成Ⅱ系列变电所设2台变压器10/0.4KV-1250KVA，10KV电源来自装置10KV配电室，380V系统采用单母线分段接线方式，负责向氨合成、空冷系统的低压用电负荷供电4.5.2 尿素Ⅰ系列主厂房变电所设2台变压器10/0.4-1600KVA，尿素Ⅱ系列主厂房变电所设2台变压器10/0.4-1600KVA10KV，电源来自装置10KV配电室，380V系统采用单母线分段接线方式，负责向尿素主装置、CO2压缩系统的低压用电负荷供电4.5.3 大颗粒尿素装置ⅠⅡ系列10KV高压电机电源来自装置10KV配电室，380V系统采用单母线分段接线方式，负责向大颗粒系统的低压用电负荷供电4.5.4 包装楼变电所设2台变压器10/0.4kv-1000KVA，为独立变电所，10KV电源来自装置10KV配电室，380V系统采用单母线分段接线方式，负责向包装楼、转运站、栈桥等系统的低压用电负荷供电4.5.5 氨库变电所设2台干式变压器10/0.4-1000KVA，为独立变电所，10KV电源来自装置10KV配电室，380V系统采用单母线分段接线方式，负责向氨库低压动力、照明设备供电4.5.6 柴油发电机室设1台应急柴油发电机组380V-1000KW，事故负荷变电所设1台变压器10/0.410KV-1250KVA，电源来自装置10KV配电室，在事故负荷低压配电室设置380V事故母线，380V系统采用单母线接线方式，负责向装置内的所有低压事故用电负荷供电4.5.7 35主变、10KV变压器及电动机的继电保护整定值由设计给出，低压电动机智能保护的设定为：过载保护（In）、不平衡保护（20%In,t=0.5s）、堵转保护（4In,t=2s）、缺相保护（ON）、接地保护（10%In）及带延时再启动功能和防晃电功能。
皮带机回路的电动机智能保护器还设置欠载保护（40%In）4.6 本装置变电所设综合自动化系统一套，在控制室内设置后台机并配备通信接口4.7 在控制室内设置35KV变压器的集中保护控制屏，10KV系统均采用分散控制保护单元，即在高压开关柜上控制、信号显示，又在控制室微机监控系统上控制、信号显示，双地控制4.8 电气和仪表之间的连接电缆采用屏蔽控制电缆，引自仪表专业的10KV电动机开关量需通过中间继电器转接后介入二次控制回路4.9 站级和生产装置电气自动化控制程度较高，采用DCS控制及安全联锁系统4.10 尿素生产装置区和氨库的电气设备的控制和电缆电线敷设，动力、照明施工应执行防爆施工标准要求4.11 本工程的电气安装量较大，而且受主装置土建、设备和工艺管廊安装影响等其他工程、工序施工进度的制约，需进行复杂的交叉作业和密切的施工协作配合4.12 本标段尿素装置Ⅰ、Ⅱ系列部分区域为防爆区域，氨合成装置系列压缩厂房为防爆区域，氨库为防爆区域，根据工艺生产流程，及输送介质，部分区域为高温、高压、易燃、易爆、低温、深冷，因此施工时应严格遵照施工图的区域划分和相应施工规范进行施工，以保证工程施工质量达到设计和合同要求4.13 本标段工期紧（安装工期基本在今年8～11月），且装置工号多，因此在施工时应做好技术、人员、材料、机具等方面准备，与各相关专业配合、交叉施工，以保证施工工期按时达到合同要求4.14 本专业施工时应考虑气候影响，温差大，电缆质量要求高，因此在电缆进场时应严格检查，尤其是电缆敷设时的温度要求必须遵守施工验收规范或采取措施后方可施工4.15 本地区风沙大、日照辐射强、寒冷，且交叉施工时应考虑成品、半成品保护和人员防护措施。
