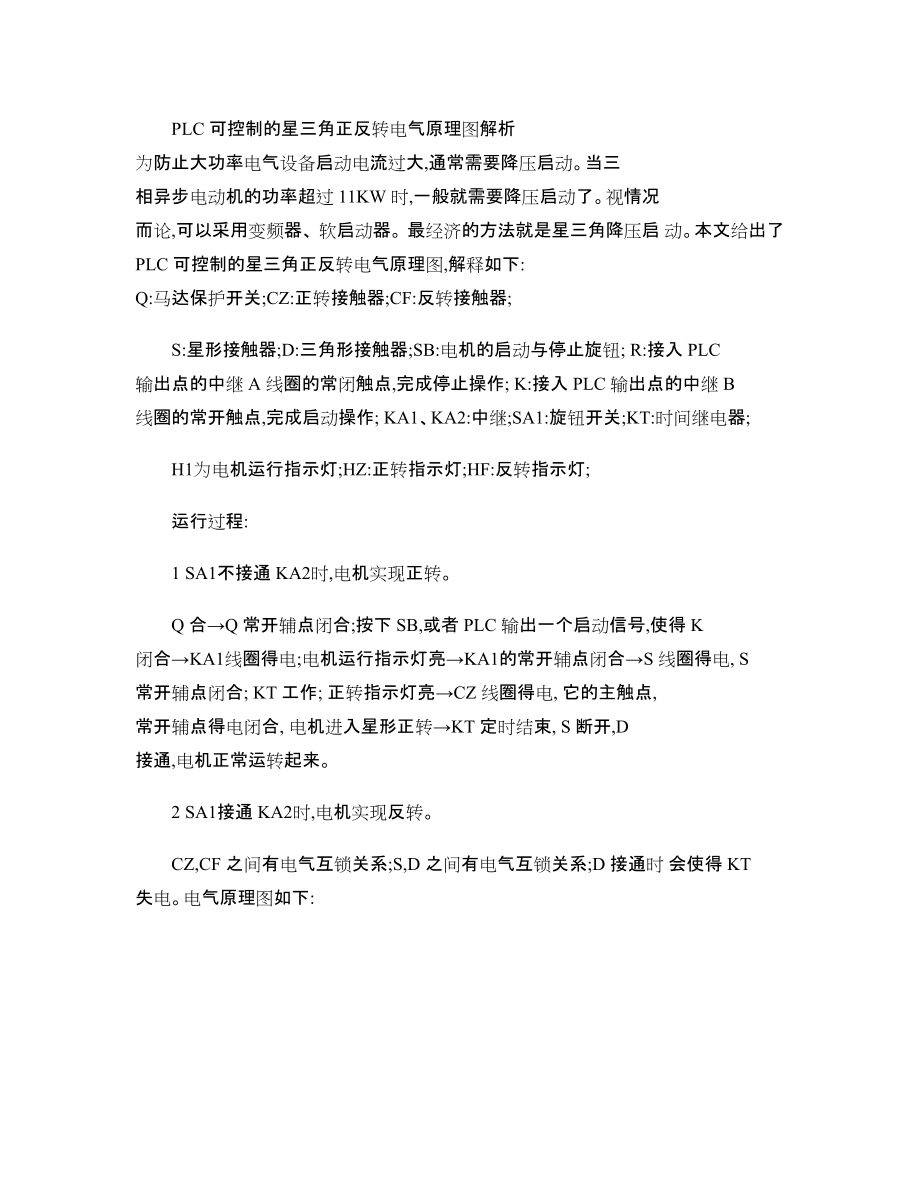

PLC 可控制的星三角正反转电气原理图解析 为防止大功率电气设备启动电流过大,通常需要降压启动当三 相异步电动机的功率超过 11KW 时,一般就需要降压启动了视情况 而论,可以采用变频器、 软启动器 最经济的方法就是星三角降压启 动本文给出了 PLC 可控制的星三角正反转电气原理图,解释如下: Q:马达保护开关;CZ:正转接触器;CF:反转接触器;S:星形接触器;D:三角形接触器;SB:电机的启动与停止旋钮; R:接入 PLC 输出点的中继 A 线圈的常闭触点,完成停止操作; K:接入 PLC 输出点的中继 B 线圈的常开触点,完成启动操作; KA1、KA2:中继;SA1:旋钮开关;KT:时间继电器;H1为电机运行指示灯;HZ:正转指示灯;HF:反转指示灯;运行过程:1 SA1不接通 KA2时,电机实现正转Q 合→Q 常开辅点闭合;按下 SB,或者 PLC 输出一个启动信号,使得 K 闭合→KA1线圈得电;电机运行指示灯亮→KA1的常开辅点闭合→S 线圈得电, S 常开辅点闭合; KT 工作; 正转指示灯亮→CZ 线圈得电, 它的主触点, 常开辅点得电闭合, 电机进入星形正转→KT 定时结束, S 断开,D 接通,电机正常运转起来。
2 SA1接通 KA2时,电机实现反转CZ,CF 之间有电气互锁关系;S,D 之间有电气互锁关系;D 接通时 会使得 KT 失电电气原理图如下:。
