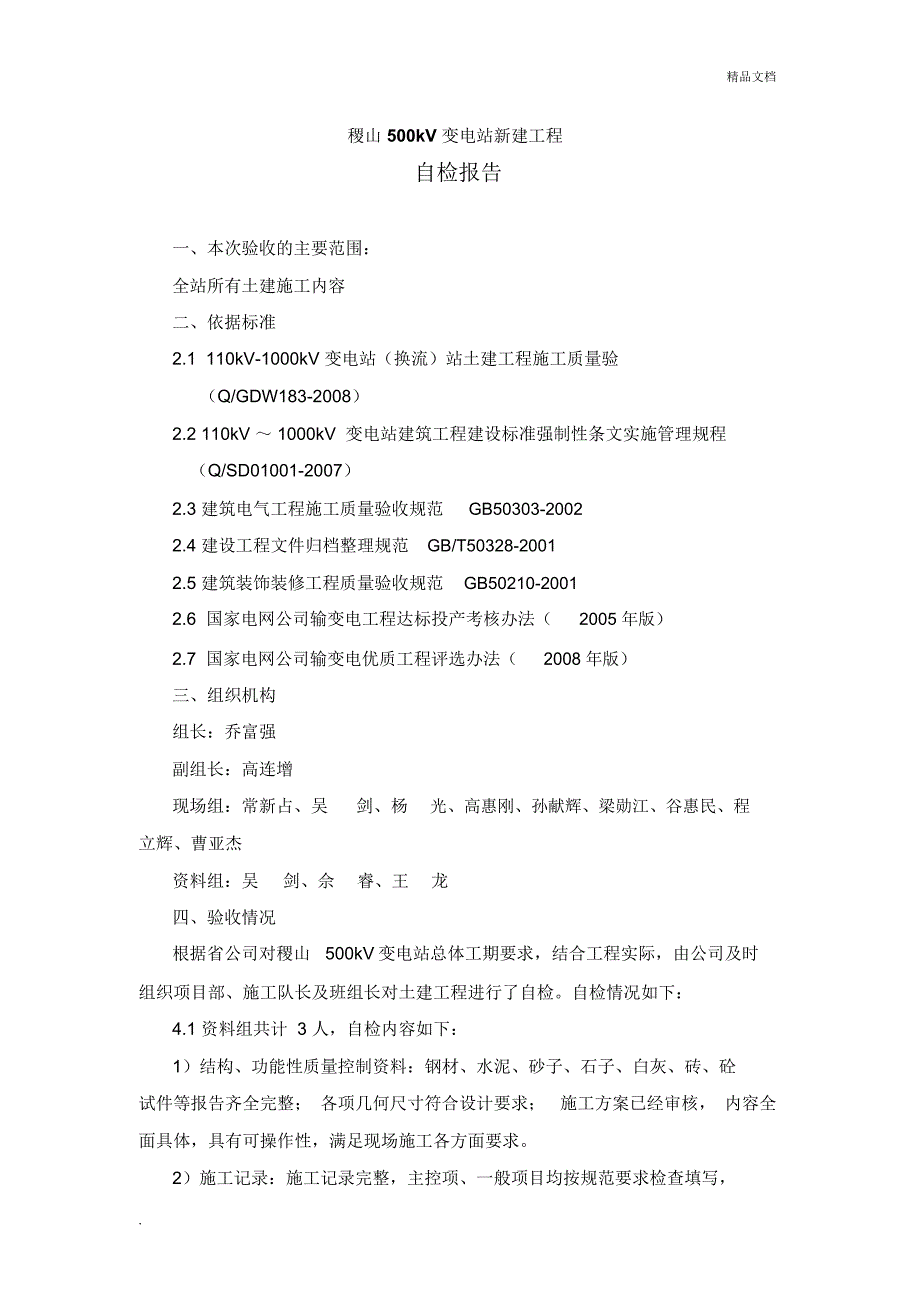

精品文档稷山 500kV 变电站新建工程自检报告一、本次验收的主要范围：全站所有土建施工内容二、依据标准2.1 110kV-1000kV 变电站（换流）站土建工程施工质量验（Q/GDW183-2008）2.2 110kV ～ 1000kV 变电站建筑工程建设标准强制性条文实施管理规程（Q/SD01001-2007）2.3 建筑电气工程施工质量验收规范 GB50303-20022.4 建设工程文件归档整理规范 GB/T50328-20012.5 建筑装饰装修工程质量验收规范 GB50210-20012.6 国家电网公司输变电工程达标投产考核办法（ 2005 年版）2.7 国家电网公司输变电优质工程评选办法（2008 年版）三、组织机构组长：乔富强副组长：高连增现场组：常新占、吴 剑、杨 光、高惠刚、孙献辉、梁勋江、谷惠民、程立辉、曹亚杰资料组：吴 剑、佘 睿、王 龙四、验收情况根据省公司对稷山 500kV变电站总体工期要求，结合工程实际，由公司及时组织项目部、施工队长及班组长对土建工程进行了自检自检情况如下：4.1 资料组共计 3 人，自检内容如下：1）结构、功能性质量控制资料：钢材、水泥、砂子、石子、白灰、砖、砼试件等报告齐全完整； 各项几何尺寸符合设计要求； 施工方案已经审核， 内容全面具体，具有可操作性，满足现场施工各方面要求。
2）施工记录：施工记录完整，主控项、一般项目均按规范要求检查填写，.精品文档填写规范，签字齐全，结论明确3）管理资料：施工单位质量管理体系、组织管理体系、制度等健全完善4）所含分项工程质量均已经监理师验收合格4.2 现场共计 11 人，自检内容如下：1）检查围墙：平整度 10 点 :实测数据为 2mm、1mm、0mm、3mm、2mm、1mm、2mm、0mm、2mm、1mm，规范要求 5mm，经检查各点均合格；垂直度7 点，实测数据为 0mm、1mm、0mm、2mm、1mm、0mm 规范要求小于 8mm，经检查全部合格； 游丁走缝 11 点，实测数据为 3mm、4mm、2mm、1mm、0mm、0mm、0mm、0mm、2mm、2mm、0mm，规范要求小于 20mm、符合规程要求，合格；灰缝检查 9 点，实测数据为 9mm、8mm、9mm、8mm、8mm、9mm、9mm、8mm、8mm，规范要求 8—12mm，经检查符合要求2）主控楼梁板柱混凝土 :几何尺寸量测 6 点，实测数据为 +1m、+1mm、+3mm、+1mm、+2mm、+2mm，要求小于等于 10mm，检查合格；标高规范要求 0—-10mm，经检查 6 点，实测数据 -3mm、-2mm、-1mm、-1mm、0mm、0mm.轴线位置测量9 点，实测数据为 0mm—5mm，符合规程要求的 10mm 规定。
混凝土外观较平整，光滑，无严重缺陷；各构件进行了钢筋保护层检测，保护层满足要求主体结构砌体无通缝，灰缝均匀，空心砖、砂浆强度合格；主控楼装修精细，涂料涂刷均匀，门窗开启灵活， 室内电气运行良好， 给排水顺畅；地面玻化砖粘贴平整，无小于非整砖的 1/2；无污染及破损室内外栏杆焊接满足强条要求屋面无渗漏3）全站继电器小室墙体平整度抽查 7 点 :实测数据为 2mm、1mm、1mm、0mm、1mm、0mm、1mm，规范要求 5mm，经检查各点均合格；室内墙体无空鼓；室内地砖及基础无破损，无污染；盘柜位置准确4）全站架构及设备基础几何尺寸量测 10 点，实测数据为 +1m、+3mm、+1mm、-1mm、+1mm、+2mm、-1mm、+1mm、+1mm、+2mm，独立基础要求小于等于10mm，检查合格；独立基础标高规范要求 0—-10mm，经检查 5 点，实测数据-2mm、-4mm、-3mm、 -2mm、0mm、-1mm.；轴线位置测量 15 点，实测数据为0mm—5mm，符合规程要求的 10mm 规定5）主变及高压电抗器混凝土基础及预埋钢板 :几何尺寸量测 5 点，实测数据.精品文档为 +2m、+1mm、+3mm、+1mm、 +1mm，独立基础要求小于等于 10mm，检查合格；独立基础预埋件标高规范要求 0— -10mm，经检查 5 点，实测数据 -3mm、-2mm、 -1mm、-1mm、 0mm.，符合规程要求的 10mm 规定；平整度抽查 6 点:实测数据为 2mm、0mm、1mm、0mm、1mm、0mm，规范要求 5mm，经检查各点均合格；基础无破损；预埋件位置准确。
6）电缆沟尺寸准确；标高抽查 7 点： -2mm,-5mm、-3mm，+2mm,-3 mm、0mm、-3mm；电缆沟内干净无杂物，抹灰无空鼓7）全站道路坡度正确，混凝土外观密实；场地无积水；路缘石砌筑美观，道路伸缩缝设置合理，道路路面无断裂及污染8）站区照明系统通电试运行良好9）站区接地电阻值经山西电科院检测合格五、强制性条文执行情况1）施工所用水泥，已按强制性条文要求进行分批、按期按量试验，水泥安定性、初终凝时间等指标均符合要求2）钢筋原材试验报告，要求钢筋的抗拉强度实测值与屈服强度实测值的比值不应小于 1.25；钢筋的屈服强度实测值与强度标准值的比值不应大于 1.3；经检查施工单位钢材原材料试验报告， 其中次两项指标均符合规范要求； 钢筋接头采用机械连接，对直螺纹接头按要求取样，试验合格3）结构混凝土试件已按强条（即 GB50204— 2002 规范规定）规范要求方法进行取样， 能够反映施工情况 混凝土结构构件、 设备基础无影响结构性能和使用功能的尺寸偏差4）构件内的照明、通讯、消防视屏线均以按设计布置，内穿穿线丝，线盒位置准确一致，满足安装要求经我公司自检，本工程土建施工符合设计要求和现行有关标准的规定；资料齐全完善，真实客观；实物观感良好，无质量缺陷； 具备竣工投产条件。
山西多源电力建筑工程有限责任公司稷山 500kV 变电站新建工程项目部二〇〇九年十一月九日.精品文档.。
