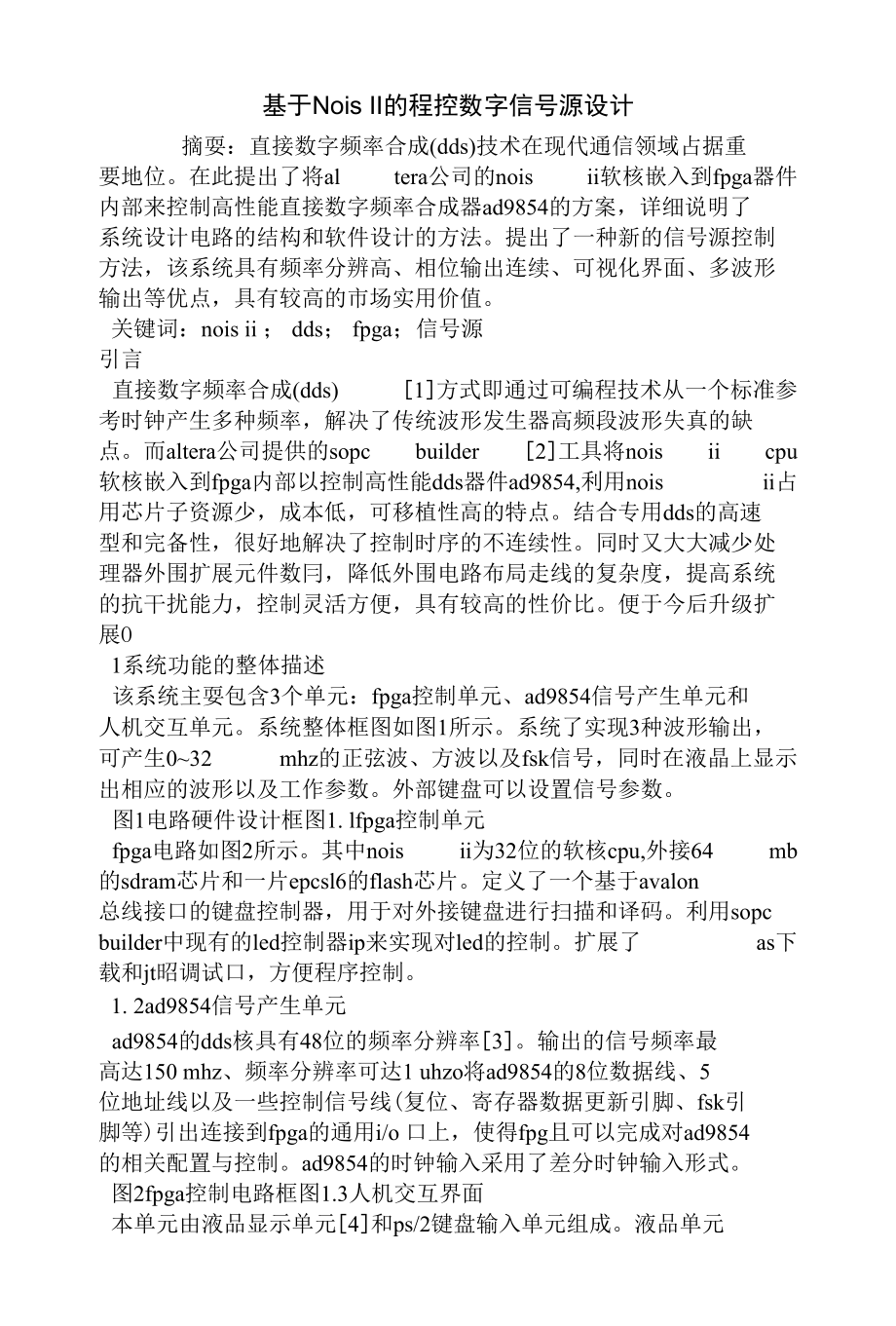

基于Nois II的程控数字信号源设计摘耍：直接数字频率合成(dds)技术在现代通信领域占据重 要地位在此提出了将al tera公司的nois ii软核嵌入到fpga器件 内部来控制高性能直接数字频率合成器ad9854的方案，详细说明了 系统设计电路的结构和软件设计的方法提出了一种新的信号源控制 方法，该系统具有频率分辨高、相位输出连续、可视化界面、多波形 输出等优点，具有较高的市场实用价值关键词：nois ii ； dds； fpga；信号源引言直接数字频率合成(dds) ［1］方式即通过可编程技术从一个标准参 考时钟产生多种频率，解决了传统波形发生器高频段波形失真的缺 点而altera公司提供的sopc builder ［2］工具将nois ii cpu 软核嵌入到fpga内部以控制高性能dds器件ad9854,利用nois ii占 用芯片子资源少，成本低，可移植性高的特点结合专用dds的高速 型和完备性，很好地解决了控制时序的不连续性同时又大大减少处 理器外围扩展元件数冃，降低外围电路布局走线的复杂度，提高系统 的抗干扰能力，控制灵活方便，具有较高的性价比便于今后升级扩 展O1系统功能的整体描述该系统主耍包含3个单元：fpga控制单元、ad9854信号产生单元和 人机交互单元。
系统整体框图如图1所示系统了实现3种波形输出， 可产生0~32 mhz的正弦波、方波以及fsk信号，同时在液晶上显示 出相应的波形以及工作参数外部键盘可以设置信号参数图1电路硬件设计框图1. lfpga控制单元fpga电路如图2所示其中nois ii为32位的软核cpu,外接64 mb 的sdram芯片和一片epcsl6的flash芯片定义了一个基于avalon 总线接口的键盘控制器，用于对外接键盘进行扫描和译码利用sopc builder中现有的led控制器ip来实现对led的控制扩展了 as下 载和jt昭调试口，方便程序控制1. 2ad9854信号产生单元ad9854的dds核具有48位的频率分辨率［3］输出的信号频率最 高达150 mhz、频率分辨率可达1 uhzo将ad9854的8位数据线、5 位地址线以及一些控制信号线(复位、寄存器数据更新引脚、fsk引 脚等)引出连接到fpga的通用i/o 口上，使得fpg且可以完成对ad9854 的相关配置与控制ad9854的时钟输入采用了差分时钟输入形式图2fpga控制电路框图1.3人机交互界面本单元由液品显示单元［4］和ps/2键盘输入单元组成。
液品单元釆用订19320片上系統(soc)驱动器有18位数据线，采用了 16 b 总线宽度的i80 system mpu接口，pwm为液晶背光亮度调节引脚;rs为寄存器选择信号，低电平选择索引或状态寄存器，高电平选择 控制寄存器；cs为芯片片选信号，低电平使能；rd为读选通信号， 低电平时读出数据；wr为写选通信号，低电平时写入寄存器数据 ps/2是一种双向同步串行通信协议［5］,通过clock时钟数据同步 被读入2系统软件设计nois ii软核cpu是整个系统的控制部分［6］,集成在fpga内部， 由sopc builder定制将需要的ip组合在一起，设定各组件的地址 和中断优先级，各ip core通过avalon总线逻辑互连，自由配置处 理器的cache大小、指令集rom大小、片内ram和rom大小、i/o引 脚数目和类型、中断引脚数目、定时器数目、通用串口数耳、扩展地 址和数据引脚等处理器的性能指标onois ii集成开发环境提供了创 建C/C++应用工程的向导、管理和编译工程功能、运行和调试程序功 能和最终程序的flash的烧写编程采用c语言［7］系统首先进行初始值，然后显示开机系统界面，软核cpu接收到键 盘中断输入的显示信号和向ad9854输出指令后，启动显示和输出程 序模块，使ad9854产生响应的信号输出。
对设置数据进行存储防止 设置信息掉电丢失整体程序设计流程如图3所示2. Iad9854驱动程序(l) ad9854主要负责各种波形信号的产生［8］,采用并行模式［9］, 其程序框图如图4所示2. 2ili9320触摸液晶驱动程序订19320 ［10］采用的是18位总路线接口结构的高性能微处理器 ［10］索引寄存器(让)储存着可以写入指令与显示数据寄存器的 地址寄存器选择信号(rs),读写信号(nrd/nwr)和数据总路线(d0〜dl7)是用来读写指令和数据的图3系统主程序流程图4ad9854程序流程图3实际效果dds实物如图5所示图6〜图8分别是用示波器测试的结果其中横 坐标为时间，纵坐标为幅度测试结果表明，信号的频率失真度在 0.1%内幅度失真度在0.5%图5实物图图610 mhz的正弦波信号图7500 khz的方波信号图8fsk已调信号波形4结语系统通过一片fpga实现内嵌cpu软核控制外围的dds,同时形成各 种系统所需的同步控制时序，其频率幅度可精密控制，扩展输出频率 达30 mhzo通过ps/2键盘控制频率和幅度，液晶同步显示信号的频 率和幅度；输出端产生止弦波、方波、fsk等数字信号。
测试结果表 明，系统稳定可靠，人机交互界面友好，操作简单方便此外还可以 实现对nois ii cpu的rtos操作系统的移植，从而简化信号源的设 计，提高系统的集成度参考文献[1 ] analog devices inc・ a technical tutorial on digital signal synthesis \[r\]・ \[s・ 1.\]: analog devices inc・,1999・[2] 王建校，危建国.sopc设计基础与实践[m] •西安:西安电子科 技大学出版社,2006.[3] analog devices inc・ coms 300 msps quadrature complete dds ad9854 datasheet \[r\]. \ [s・ 1. \] : analog devices inc・,2000.[4] 李维混，郭强，周云仙•液晶显示应用手册[m] •北京：电子工 业出版社，2002.[5] 徐晓,汪道辉•标准ps/2键盘与单片机的接I I设计[j] •中国测量技术,2005(9):11 15.[6] 孙恺,程世恒.nois ii系统开发设计与应用实例[m] •北京: 北京航空航天大学出版社,2007.[7] 谭浩强・c程序的设计[m] •北京:清华大学出版社,2005.[8] 刘立新，赫建国，郑燕•基于dds芯片ad9854的信号产生器设计[j] •西安邮电学院学报,2004(10) :95 97.[9] 陶益凡，唐慧强.基于ad9854的信号发生器设计[j]. W算机信息,2006(5) :241 243.[10] ili technology corp・ a si tft led single chip drive 240rgbx320 resolution and 16.7 m color datasheet \[r\]・ \[s.1.\]: ili technology corp・,2010.[11] 许德志，丁才成•一种基于dds技术的信号发生器研究与实现\[j\]・电子科技，2010(3)： 59 61.劳动合同一、双方在签订木合同前，应认真阅读本合同书。
