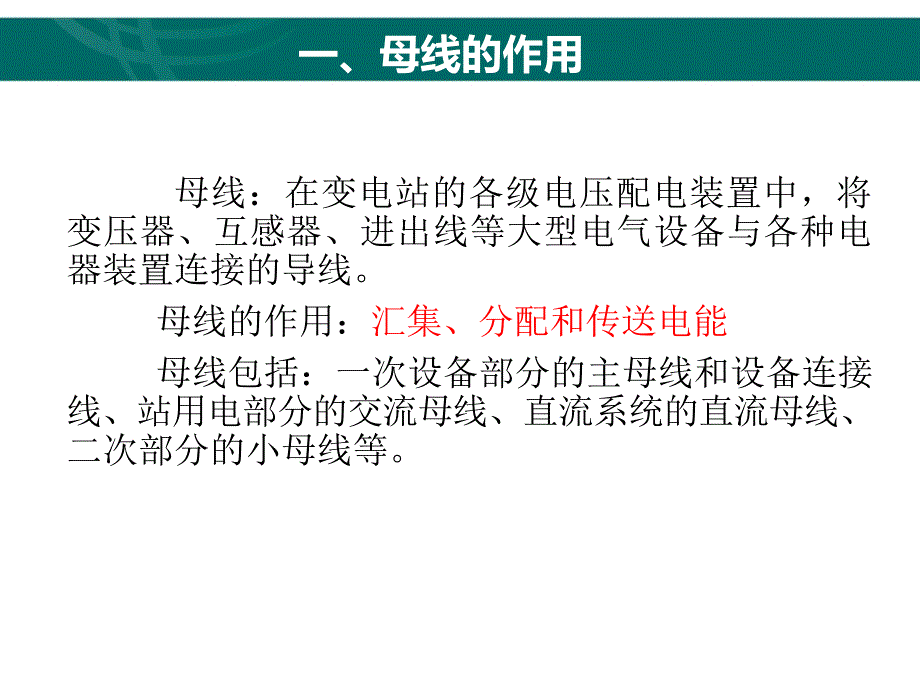

母线：在变电站的各级电压配电装置中，将变压器、互感器、进出线等大型电气设备与各种电器装置连接的导线母线的作用：,汇集、分配和传送电能,母线包括：一次设备部分的主母线和设备连接线、站用电部分的交流母线、直流系统的直流母线、二次部分的小母线等一、母线的作用,管型母线,母线,悬挂式,管型,母线,母线,支撑型管母,母线,双母线接线方式,线路1,线路2,母联,线路3,I母,II母,1,1,1,2,2,2,3,3,3,Q3,Q2,Q1,优点：,缺点：,1.,按母线的所用材料分类,（,1,）铜母线,铜具有导电率高、机械强度高、耐腐蚀等优点，是很好的导电材料但铜的贮藏量少，在其它工业中用途很广，因此在电力工业中应尽量以铝代铜，除在特殊技术上要求必须用铜线外，一般应采用铝母线20,时的电阻率,1.75 10-8),（,2,）铝母线,铝的导电率仅次于铜，且质轻、价廉、产量高，而且一般情况下，用铝母线比用铜母线经济，因此，目前我国广泛采用铝母线2.8310-8),二、母线的分类及特点,（3）钢母线,钢的电阻率比铜大（比铜大6-8 倍），用于交流时，有很强的集肤效应,优点：机械强度高和价廉适用于：高压小容量回路（如电压互感器）和电流在200A以下的低压回路和直流电路以及接地装置中,二、母线的分类及特点,三、母线的截面形状分类,2.按母线的截面形状分类,（1）矩形截面母线,在35k V 及以下的户内配电装置中，一般都采用,矩形截面母线。
矩形截面母线与相同截面积的圆,形母线相比，散热条件好，冷却条件好、集肤效,应较小为了增强散热条件和减小集肤效应的影响，宜采用厚度较小的矩形母线三、母线的截面形状分类,（2）圆形截面母线,用在35kV及以上的户外配电装置中以防止发生电晕,（,3,）槽形截面母线,散热条件好，集肤效应小，安装简单，,连接方便当每相需用三条以上的矩形母线,时，一般采用槽形母线,.,常用在,35kV,及以下，,持续工作 电流在,4000,8000A,的配电装置中三、母线的截面形状分类,（4）管形截面母线,常用在110kV及以上，持续工作电流,在8000A以上的配电装置中优点：集,肤效应小，电晕放电电压高，机械强度,高，散热条件好三、母线的截面形状分类,（5）绞线圆形软母线,钢芯铝绞线由多股铝线绕在单股或多股钢线的外层构成，一般用于35kV及以上屋外配电装置中,三、母线的截面形状分类,四、母线的着色,为了方便识别相序、防锈蚀和增加美观、散热能力，硬母线安装后应该进行着色,（1）三相交流母线：,U相,黄色,，V相,绿色,，W相,红色,（2）直流母线：,正极褐色，负极蓝色,（3）中性线不接地者,紫色，,接地者,紫色（带黑色横条）,1.,单母线接线,五、母线接线的形式,变压器,出线,1,出线,2,出线,3,出线,4,优点：简单清晰、设备少、投资少，运行操作方便，有利于扩建。
缺点：可靠性和灵活性较差，母线或母线隔离开关故障或检修时，必须断开母线上所接的电源，与之相接的所有的电力装置，在整个检修期间均需停止工作2.,单母线分段接线,#2,变压器,出线,2,分段,炼铁,2,出线,4,#1,变压器,炼铁,1,故障,可以提高供电可靠性和灵活性对重要用户可以从不同段引出两回馈线，由两个电源供电两组母线可以并列或分列运行分段的数目，取决于电源数量和容量，通常以,2-3,段为宜五、母线接线的形式,3.,双母线接线,每回路都经过一台断路器和两组母线隔离开关分别与两组母线连接，正常运行时，其中一组隔离开关合上，另一组隔离开关断开，母线之间通过母联断路器连接,五、母线接线的形式,#2,变压器,出线,2,电容器,出线,3,出线,4,#1,变压器,出线,1,二母线,一母线,母联,五、母线接线的形式,双母线带旁路母线的接线,五、母线接线的形式,带旁路母线的接线,接线方式：双母带旁路、单母带旁路优点：提高了供电可靠性通过旁路母线和旁路断路器可以代出线断路器及其保护运行缺点：增加了设备及占地面积；倒闸操作复杂，保护及二次接线复杂应用：广泛应用于,220kV,系统、,110KV,系统五、母线接线的形式,4,、3/2断路器接线,任何一组母线或一台断路器检修，都不会影响线路运行,L1,L2,M,L4,L3,M,五、母线接线的形式,5、内桥接线,内桥接线适用：,长线路,故障可能性大,变压器不需经常切换的地方,五、母线接线的形式,外桥接线适用：,线路短,故障机率少,需要传送穿越功率,变压器操作次数多的地方,6,、外桥接线,五、母线接线的形式,1.,母线故障的类型,六、母线的故障,母线绝缘子和断路器套管因表面污秽而导致的闪络,装设在母线上的电压互感器及母线与断路器,之间的电流互感器发生故障,倒闸操作时引起断路器或隔离开关的支持绝,缘子损坏,由于运行人员的误操作，如带负荷拉刀闸造成,弧光短路,母线故障的原因,六、母线的故障,七、正常巡视的检查项目,瓷瓶和穿墙套管是否清洁和完整，有无裂缝及放电声,母线有无断股、松股、表面过热现象,所有线夹是否牢固，有无过热现象,母线及瓷瓶金具上有无悬挂杂物,大风天气应检查导线摇摆情况，夜间应检查导线及绝缘放电和闪络现象,。
