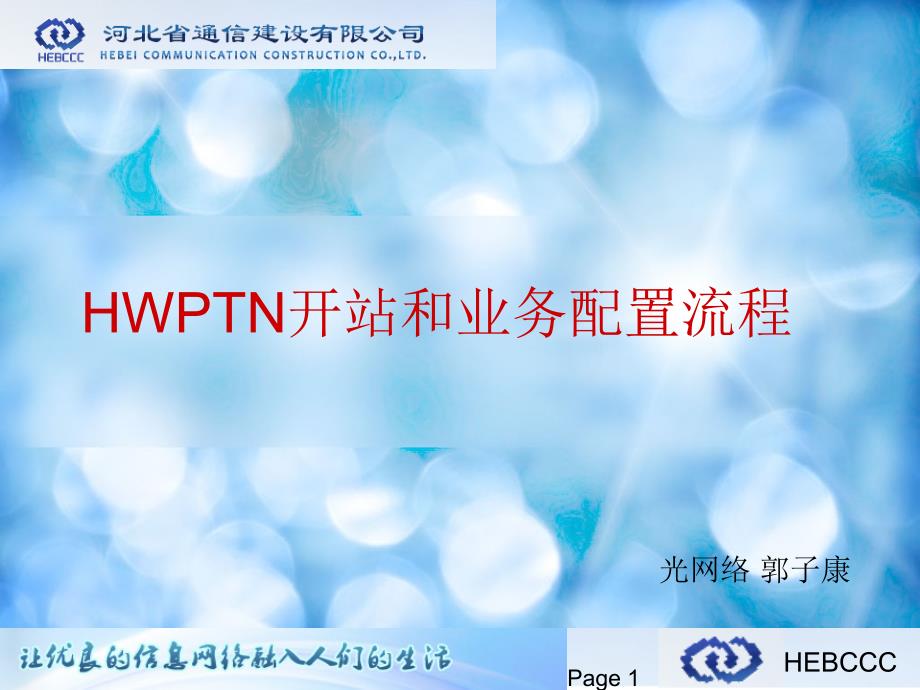

HEBCCCHEBCCCPage 1HEBCCCHWPTN开站和业务配置流程光网络 郭子康 HEBCCCHEBCCCPage 2HEBCCC目 录二、网络安全流程规范三、PTN技术四、SDH子网保护五、总结 HEBCCCHEBCCCPage 3HEBCCC二、网络安全流程规范•行为管理之“两清楚、六牢记”•清楚《工程师维护行为管理制度》（小循环）的工作要求，并严格执行；•清楚代表处技术授权团队的人员名单，并能够及时取得联系；•牢记对网络变更的所有操作都必须获得相应的客户授权；•牢记对网络变更的所有操作都必须获得相应的技术授权；•牢记除重大事故处理可事中授权外，其他现网操作均须事前授权；•牢记对网络变更的所有操作须在行业默许时间（0:00—6:00）或授权批准的时间内完成不允许将晚上才能进行的操作放在白天做；•牢记一次现场服务只能做当次授权范围内的操作，超出范围内的操作都必须重新获得相应授权，并和客户做好沟通，赢得客户的支持；•牢记在操作之前，已经充分考虑风险，并制定了详细的预防方案，如倒回方案，倒换方案等； HEBCCCHEBCCCPage 4HEBCCC行为管理之“六禁令”严禁在非行业默许时间操作（含远程操作）现网运行设备！严禁未经客户许可，擅自操作客户设备！严禁使用未经申请的软件版本进行开局、升级！严禁无策划方案或方案未经审核，盲目操作设备！设备操作完毕后务必进行业务和计费等相关测试，严禁未经测试擅自离场！一旦出现网络设备重大事故，务必按照重大事故通报流程第一时间向主管通报，严禁隐瞒不报或延迟通报！——网络安全我的责任，一切操作基于授权！ HEBCCCHEBCCCPage 5HEBCCC三、PTN技术1、PTN产品网络定位和应用2、华为PTN设备开局调测及常见故障处理3、TUNNEL的创建和常见故障处理4、CES业务配置和常见故障处理5、ETH业务配置和常见故障处理6、VPLS业务配置7、华为PTN几种典型的专线接入方案 HEBCCCHEBCCCPage 6HEBCCC1、PTN产品网络定位和应用PTNRouter PTNPTNNodeBBTSRNCBSCSwitch PTN技术几产品可以应用于电信级IP城域网端到端的承载网络解决方案，可以覆盖到网络的接入层、汇聚层和核心层。
PTN网络承载的业务方式为： “Tunnel + PWE3 PW”统一承载不同类型的业务可以承载在PW上，用不同PW ID 和PW出入标签区分，PW承载在TUNNEL上PTN网络管理为DCN网络，同SDH的管理和维护机制相同PTN OAM同样具备分层结构的管理和基于硬件的OAM检测可以实现业务通过3.3ms 的FFD报文 检测机制. 可在 10ms内检测到故障, 从而确保在 50ms内完成倒换. HEBCCCHEBCCCPage 7HEBCCCPTN网络内部目前主用应用的是LSP TUNNEL保护：LSP 1:1;对于PTN设备可以实现：控制单元备份、交换单元备份、时钟处理单元备份、风扇单元备份在网络边缘侧（业务落地侧）可以实现：线性复用段保护，LAG保护 HEBCCCHEBCCCPage 8HEBCCC华为PTN产品简介PTN910(1U)PTN1900(5U)PTN950(2U)PTN 3900(18U)目前华为PTN产品主要类型有：PTN 3900PTN 1900PTN 950PTN 910PTN 3900-8 HEBCCCHEBCCCPage 9HEBCCC例如：网元35-68腾龙苑的2槽位EG2的2口下挂一PTN950设备2、华为PTN设备开局调测及常见故障处理 HEBCCCHEBCCCPage 10HEBCCC1、查看新网元上游节点35-68的网元属性:1)点中35-68腾龙苑，点击右键选择网元属性2)查看35-68网元的附属网关IP地址：129.9.196.3和扩展ID：35和ID：68（一）、获取新网元ID HEBCCCHEBCCCPage 11HEBCCC2、使用Navigater 连接到IP地址为129.9.196.3的网关网元上 HEBCCCHEBCCCPage 12HEBCCC3、登录35-68网元：1）打开Navigater，点击任务栏中Login 按钮2）在弹出的“Login To NE”对话框中将腾龙苑的网元ID填写入“NE ID”中3）点击OK登录到网元35-68 HEBCCCHEBCCCPage 13HEBCCC4、查看35-68网元光口对端设备端口MAC：1）输入命令：cm-get-pppoeinfo2）在输出结果中可以查到35-68个2槽位2端口的本地MAC地址和此光口下连PTN设备的端口的远端MAC，如图35-68网元的2 HEBCCCHEBCCCPage 14HEBCCC5、查找新网元的：DESTID1）输入命令：cm-get-coreroute2）在输出结果中DESTID列中找到DISTANCE为0的一行，获取DESTID的后6位 HEBCCCHEBCCCPage 15HEBCCC6、将DESTID换算未新网元的ID1)在菜单栏中点击Tools 按钮，选中：Calculator2)“NE ID Calculator”对话框中将获取6未字符输入到“NE ID(Hex)”中3)在“Extend NE ID”和“Base NE ID”栏中会自动将换算完的新网元的扩展ID和基础ID显示出来，如新网元的扩展ID为:35,基础ID为：44 HEBCCCHEBCCCPage 16HEBCCC7、登录到新网元 HEBCCCHEBCCCPage 17HEBCCC8、核对两台对连设备的端口MAC1）查看35-44网元端口的MAC2) 将35-44网元21端口的远端MAC和35-68网元2槽位2口的本地MAC核对检查是否一致 HEBCCCHEBCCCPage 18HEBCCC（二）、获取ID常见故障处理PTN新设备上网管最常见的故障为上游设备端口收光衰耗值在正常范围之内，但上游节点端口用Navigater获取不到新网元端口的MAC地址。
出现此种情况主要是以下两种情况：1、上游设备的端口DCN未关闭状态一般设备的端口DCN未使能状态，但EG16单板的1-4光口DCN是使能状态，5-16端口默认为禁止状态，需人工打开2、上游设备端口DCN为使能，但用Navigater获取不到新网元设备端口的DCN 新网元设备的端口DCN为禁止状态华为PTN个别设备处在出厂DCN为关闭状态此种情况需要督导现场使用Navigater或T2000(R7版本)登录设备手工打开端口DCN HEBCCCHEBCCCPage 19HEBCCC1、上游节点端口DCN端口为禁止情况1)在U2000网管系统上，点中上游节点，右击选中网元管理2)在功能树中打开通信，选择DCN管理3)选择端口设置选项 HEBCCCHEBCCCPage 20HEBCCC1）在端口设备栏目中选择FE/GE2）选择上游设备同新设备连接的端口，如35-68网元的2-EG2-2（Port-2)3) 将端口的使能状态改为使能，点击“应用” HEBCCCHEBCCCPage 21HEBCCC1）使用Navigater登录上游设备，检查是否可以获取到对端设备端口的MAC2）如本端端口为使能，但无对端设备端口MAC。
此种情况需督导到站点上手工打开新设备端口DCN HEBCCCHEBCCCPage 22HEBCCC1)使用Navigater登录新设备2)输入命令：dcn-cfg-dcnifen:2,255,2,0,ethdcnifen，查看对接端口DCN状态3)查看输出结果，可以看到端口的ENBALE-STATE值为disable，此端口DCN为禁止状态 HEBCCCHEBCCCPage 23HEBCCC1)输入命令：dcn-cfg-set-dcnifen:2,255,2,0,ethdcnif,enable; 开关端口DNC命令2)重新输入：dcn-cfg-get-dcnifen:2,255,2,0,ethdcnif 查端口DCN状态3)查看输出结果，ENBALE-STATE值为enable，端口DCN已使能 HEBCCCHEBCCCPage 24HEBCCC（二）、创建网元和基础参数设置1、创建网元1）在拓扑图中右击，选择创建2）在弹出“创建网元”对话框中将用Navigater获取的扩展ID和基础ID填入，选择此网元的网关，输入密码：password HEBCCCHEBCCCPage 25HEBCCC2、上载：在弹出的对话框中“上载”，点击“下一步” HEBCCCHEBCCCPage 26HEBCCC3、添加单板1）双击新建的设备，打开面板图3）将面板中虚显示的单板添加上，点中槽位，右击选择“增加物理单板” HEBCCCHEBCCCPage 27HEBCCC4、设置设备名称1）打开网元管理器，在功能树中打开“配置”文件夹，点开“网元属性”2）在弹出的对话框中将名称一栏中填写工程规划的设备名称 HEBCCCHEBCCCPage 28HEBCCC6、同步网元时间1）在功能树中打开“配置”文件夹2）将”同步方式”选择为网管, 点击“应用”使用3）选中同步时间一栏，点击右下角的“与网管时间同步” HEBCCCHEBCCCPage 29HEBCCC7、设置“网元性能监视时间”1）在功能树的“性能”中打开“网元性能监视时间”2）选中要设置的网元，将下方的“15分钟监视”和“24小时监视”打开，点击“应用”使用 HEBCCCHEBCCCPage 30HEBCCC8、配置设备IP1）在功能树的“通信”中打开通信参数设置2）在右边弹出的对话框中将设备的IP地址和更改为LLD规划中的参数，点“应用”使用。
一般IP地址后16位和设备ID是相同的 HEBCCCHEBCCCPage 31HEBCCC9、配置网元ID1）在功能树中打开“网元属性”2）点击右下角的“修改网元ID”，弹出“修改网元ID”对话框3) 将规划好的设备扩展ID和基础ID填写入对话框中，点击“确定”使用 HEBCCCHEBCCCPage 32HEBCCC10、配置网元LSR_ID1）在功能树的“MPLS管理”中打开“基本配置”2）在“LSR ID”一列中将填写规划的LSR_ID，点击“应用”使用3）如果“全局标签空间大小”不是默认的1536，要将其数值改为默认值，否则无法修改LSR_ID HEBCCCHEBCCCPage 33HEBCCC11、配置网元时钟源1）在功能树的“时钟”中“物理层时钟”中打开“时钟优先级列表”2）在弹出的对话框中右击选择“增加时钟源”3）选择和上游设备对接的端口，点击“应用”使用 HEBCCCHEBCCCPage 34HEBCCC12、配置告警属性1)在功能树的“告警”中打开“网元告警属性设置”2)选择网元，将反转模式改为“自动恢复”，点击“应用”使用可以将网元无用的告警反转，防止告警过多网管系统卡死 HEBCCCHEBCCCPage 35HEBCCC3、TUNNEL的创建和故障处理（一）、TUNNEL的创建PTN产品主要应用的是MPLS平台(多协议标签交换技术），为主要业务的承载体PW提供TUNNEL隧道。
MPLS TUNNEL实现端到端的传输，可以承载IP报文、C-VLAN报文、S-VLAN报文、MPLS报文、ATM报文等目前华为中国区PTN网络规定使用静态模式TUNNEL，支持E-LSP调度，可以选择8种不同转发优先级，同时TUNNEL的带宽可以根据实际需求进行设置 HEBCCCHEBCCCPage 36HEBCCC1、创建Ingress点1）在菜单栏中选择“业务业务”功能，从下拉栏中选择“TUNNEL”,再从弹出是选择框中选择“创建Tunnel”2）从TUNNEL拓扑中找到源节点作为Ingress点，如选中35-44网元，左侧显示栏中自动显示此点为“Ingress” HEBCCCHEBCCCPage 37HEBCCC2、创建Egress点1）从TUNNEL拓扑中找到宿节点作为Egress点，如选中35-30网元，左侧显示栏中自动显示此点为“Egress”2）将左框中的创建反向Tunnel和创建保护组选上 HEBCCCHEBCCCPage 38HEBCCC3、计算TUNNEL(自动计算模式）1）点击左框中“计算路由”按钮，网管将自动依据路径经过的所有链路的代价之路径经过的所有链路的代价之和最小和最小为原则进行路由计算。
2）如图工作路由用实线表示，保护路由用虚线表示 HEBCCCHEBCCCPage 39HEBCCC4、配置保护组1）点击左框的“配置保护组”按钮2）在右框弹出的对话框中填写入规定的保护组名称，同时保护类型选择：1:1的，倒换模式：双端，协议状态：使能，恢复模式：恢复，其他为缺省值即可3）静态TUNNEL保护模式需配置为1:1，双端倒换，恢复式因为双端倒换是通过APS协议进行倒换选择 HEBCCCHEBCCCPage 40HEBCCC5、配置OAM1）点击左框“详细”按钮，在右框选择“正向工作Tunnel”然后点击右下角的“配置OAM”按钮2）在“配置OAM”对话框中将检测报文类型选为：FFD HEBCCCHEBCCCPage 41HEBCCC3) 在“配置OAM”对话框中将检测报文周期选为：3.34）检测模式为默认值：自动检测5）如上步骤，依次将“反向工作Tunnnel”,“正向保护Tunnel”，“反向保护Tunnel”的参数配置完毕 HEBCCCHEBCCCPage 42HEBCCC6、使能Tunnel1）点击右下角的“应用”2）如Tunnel配置成功则弹出“操作成功”对话框点击对话框的“浏览Tunnel”，浏览已配置完成的Tunnel HEBCCCHEBCCCPage 43HEBCCC8、刷新Tunnel1)在弹出的Tunnel管理对话框中，将4条TUNNEL全选，右击选择“刷新运行状态”2)如果Tunnel的告警状态仍显示正常，则TUNNEL配置成功。
3)新配置的TUNNEL必须刷新运行状态，因为华为PTN设备的TUNNEL有时不会主动上报告警，需人工刷遍 HEBCCCHEBCCCPage 44HEBCCC9、TUNNEL告警1）新配置完成的TUNNEL报重要告警，选中此条TUNNEL，右击选择“告警”在选择“查看当前告警” HEBCCCHEBCCCPage 45HEBCCC2） 一般情况下TUNNEL报重要告警未光路的“IN_PWR_ABN”告警，主要是在此条路由中有一段光缆衰耗太大3）如果在时能TUNNEL前光功率衰耗已经很大将会导致TUNNEL的OAM协商失败，伴随“MPLS_TUNNEL_OAMFAIL”次要告警 HEBCCCHEBCCCPage 46HEBCCC4）TUNNEL告警中的紧急告警主要为“ETH_LOS”，这条光路中有段光缆断了5）如果在时能TUNNEL前光缆已经中断会导致TUNNEL的OAM协商失败，伴随“MPLS_TUNNEL_OAMFAIL”次要告警 HEBCCCHEBCCCPage 47HEBCCC（二） 创建TUNNEL时的故障处理在创建TUNNEL时会遇到种种问题，目前遇到的最多的情况如下：1、由设备版本引起的不可自动计算路由2、TUNNEL配置不支持3、端口无IP地址引起的TUNNEL配置失败4、端口属性配置引起的TUNNEL配置失败5、TUNNEL状态无告警但路由上有丢包 HEBCCCHEBCCCPage 48HEBCCC1、无法自动计算路由：如创建一条民生国际行馆到半山国际的路由1） 配置TUNNEL时点击“计算路由”，网管反馈结果：路由自动计算失败2） 原因：此条网管自动计算的路径中有设备的版本为到达“V100R002C00”以上 HEBCCCHEBCCCPage 49HEBCCC3) 设备是否支持自动计算TUNNEL，可以从TUNNEL拓扑上直看出来：两台设备之间为黄色连纤的表示两台设备之间可以自动计算路由；设备间棕色连纤的表示此段路由中尚有为到达“V100R002C00”版本以上的设备。
4) 解决方案：将路由中版本过低的设备升级 HEBCCCHEBCCCPage 50HEBCCC2、TUNNEL配置不支持1）点击“计算路由”后网管反馈：TUNNEL配置不支持，浏览TUNNEL可以发现TUNNEL均为部分部署2）原因：TUNNEL路径中设备间连纤错误引起如设备间物理连纤为胜利小区的2-EGE-2口连接交干校的36-EFG2-2口，但因督导在网管上错误操作将胜利小区的2-EGE-2口和交干校的36-EFG2-1口连接了 HEBCCCHEBCCCPage 51HEBCCC3）解决方法：删除两端设备的连纤，将两端设备的端口三层属性的IP地址指定形式修改为：未指定；重新连接两端设备正确的端口 HEBCCCHEBCCCPage 52HEBCCC3、端口无IP地址1）配置TUNNEL参数完毕后，点击“应用”，网管反馈：操作失败，无法找到下一跳地址2）点击“详细”，查看TUNNEL跳信息中的下一跳IP地址如图发现民生国际的下一跳地址为空3）原因：1、对设备进行连纤时，已成功但网管为给设备端口分配IP地址；2、此端口曾经进行过错误连纤，删掉连纤后未将端口三层属性恢复成默认值 HEBCCCHEBCCCPage 53HEBCCC4）解决方法：根据网管提示删掉错误的连纤，将两端设备端口的三层属性中IP地址恢复成：未指定 HEBCCCHEBCCCPage 54HEBCCC4、端口属性错误1）配置TUNNEL参数完成后，点击“应用”，网反馈结果：操作失败，端口属性配置无法支持创建TUNNEL2) 原因: 路由中有设备的端口属性为二层 HEBCCCHEBCCCPage 55HEBCCC3）解决方法：找到端口属性错误的设备，将端口属性改为三层 HEBCCCHEBCCCPage 56HEBCCC手工创建TUNNEL因设备版本为题无法自动计算路径，需督导在网管上手工配置。
如创建一条从民生国际行馆到体育西路的路由 HEBCCCHEBCCCPage 57HEBCCC1）人工寻找最短路由如民生国际行馆到体育路西南的最短路由为：民生国际行馆——腾龙苑——体育西路南2）从网管主拓扑上查询路由上各个节点的端口是如何连接的如：民生国际行馆（2-CXPG-21)——腾龙苑（2-EG2-2)，腾龙苑(2-EG2-1)——体育西路南（1-EG2-2) HEBCCCHEBCCCPage 58HEBCCC3）在创建视图中先选中源端（Ingress）和宿端（Egress）4）选择中间节点（Transit）5）点击“详细” HEBCCCHEBCCCPage 59HEBCCC6）在右框中按照查看好的路由设备端口对接关系，选择相应的端口7）配置完毕后点击右下角“应用” HEBCCCHEBCCCPage 60HEBCCCTUNNEL测试方式PTN网络可以承载2G、3G、TD、WLAN等其他大客户专线业务但有时在TUNNEL上承载的业务对端设备侧会报误码过限，但从TUNNEL告警上看一切正常此时可以用网管自带的TUNNEL测试工具检查 HEBCCCHEBCCCPage 61HEBCCC1）选中要检查的TUNNEL。
右击选择列表止中的“测试与检查” HEBCCCHEBCCCPage 62HEBCCC2）选择要检查的TUNNEL3）在“诊断选型”中选择“OAM工具”，不选择“LCMP Ping”工具，选择第二项的“LSP Ping”4）点击“运行” HEBCCCHEBCCCPage 63HEBCCC5）查看检测结果如果网管报：操作成功，且Ping结果中丢包率：0%，则TUNNEL正常如果网管报：异常，有丢包，手工检查TUNNEL路径的每段光功率 HEBCCCHEBCCCPage 64HEBCCC CES是用来承载2G的语音业务的在PTN中，CES可以分为结构化CES业务和非结构化CES业务；非结构化CES业务不感知帧结构的存在，并需要把用户侧E1接口或CD1低阶通道设置成非成帧模式 CES只支持一条CES业务映射到一条PW上，不支持多条业务汇聚到PW的特性4、CES业务配置和常见故障处理CES业务分类： UNI-UNI 用户侧到用户侧的CES业务UNI-NNI用户侧到网络侧的CES业务 HEBCCCHEBCCCPage 65HEBCCCCES业务主要应用为E1业务。
如民生国际行馆到远东商务的一条2M业务，民生国际行馆（基站传输设备2M-1)对接BITS设备，远东商务对接BSC设备(落地传输设备2M-1）两点间的TUNNEL必须提前配置 HEBCCCHEBCCCPage 66HEBCCC1）打开设备的网元管理器，在功能树的“通信”中选择：DCN管理2）在右框中首先选择“E1”类型端口，将PTN910设备的16个E1端口全部选中，将“使能状态”修改为禁止 HEBCCCHEBCCCPage 67HEBCCC3）在功能树的“接口管理”中选择“PDH接口”,在选择“基本属性”4）将16个E1端口全部选中，将端口模式改为“一层” HEBCCCHEBCCCPage 68HEBCCC5）在右框中选择“高级属性”6）将16个E1端口的“帧格式”改成：非成帧 HEBCCCHEBCCCPage 69HEBCCC7）从网管的菜单栏中选择“业务”，从下拉栏中选择“PWE3业务”8）从右拉栏中选择“创建PWE3业务”，进入创建业务界面 HEBCCCHEBCCCPage 70HEBCCC9）在创建业务界面中，将业务类型选择为：“CES”类型 HEBCCCHEBCCCPage 71HEBCCC10）选中基站侧传输节点11）在“创建业务接入接口”对话框中，选择规划的E1端口，然后将“业务接入接口配置”的“通道化”点掉12）选择落地侧传输节点，将规划的E1端口按照上一步配置端口 HEBCCCHEBCCCPage 72HEBCCC13）在拓扑视图上可以看到源和宿两端设备已连接14）在左框总的PW栏中点击“正向Tunnel”选择“选择MPLS/IP Tunnel” HEBCCCHEBCCCPage 73HEBCCC15）在弹出的“选择TUNNEL”对话框中选择已提前配置的着正向TUNNEL16）反向TUNNEL不必选择，网管系统会自动配置相应的反向TUNNEL HEBCCCHEBCCCPage 74HEBCCC17）点击左框的“详细”按钮，则右框会自动弹出关于CES参数的选择栏18）选中“PW高级参数”，将“报文装载时间”修改为:250(ms) HEBCCCHEBCCCPage 75HEBCCC19）点击右下角的“确定”，网管反馈结果：操作成功。
选择：浏览业务 HEBCCCHEBCCCPage 76HEBCCC20）选中已做好的业务，右击选择“刷新运行状态”，查看是否有其他告警 HEBCCCHEBCCCPage 77HEBCCC创建CES常见故障处理 HEBCCCHEBCCCPage 78HEBCCC1、无PDH端口可以选择1）配置CES业务时，选择了源或宿设备，在介入接口对话框中无PDH端口可供选择2）原因：设备端口的DCN未禁止，且端口未修改为一层3）解决方法：重新修改设备PDH端口属性 HEBCCCHEBCCCPage 79HEBCCC2、PDH端口的帧封装格式未修改1）完成CES业务配置后，点击确定，网管反馈：操作失败2）原因：PDH端口的DCN已禁止，端口为一层，但高级属性中“帧格式”没有选择成“非成帧”3）解决方法：重新按照规范修改PDH接口属性 HEBCCCHEBCCCPage 80HEBCCC3、E1业务的时隙通道化未取消1）CES业务配置完成后，点击确定，网管提示：64K时隙必须保持一致2）原因：两端设备中至少一台在选择PDH端口时业务接入接口配置为未将“通道化”点掉3）解决方法：删除原来选择的时隙，重新选择，将“通道化”点掉 HEBCCCHEBCCCPage 81HEBCCC5、ETH业务配置和常见故障处理ETH专新线业务是拓扑上点到点或多点到一点（用不同VLAN标识区分）的一种业务形态。
设备将用户侧特定端口或者特定端口中特定VLANs 的报文，转发到单个网络侧端口上，或者网络侧的某个PW 上，实现用户数据的点到点的透传 HEBCCCHEBCCCPage 82HEBCCCPTN具有以太网属性的端口支持的vlan范围是：1-4093如建立一条民生国际行馆到远东商务的专线业务，民生国际行馆（2-CXP-17),远东商务（2-CXP-17），VLAN：3 HEBCCCHEBCCCPage 83HEBCCC1）从网管的菜单栏中选择“业务”，从下拉栏中选择“PWE3业务”2）从右拉栏中选择“创建PWE3业务”，进入创建业务界面 HEBCCCHEBCCCPage 84HEBCCC3）在创建业务界面中，将业务类型选择为：“ETH”类型 HEBCCCHEBCCCPage 85HEBCCC4）在业务拓扑视图中选择源节点，双击在“弹出的创建业务接入接口”对话框中选择规划的端口，同时在“VLAN ID”栏填入规划好的VLAN，如规划vlan为:35）将宿节点设备端口添加VLAN，同上一步 HEBCCCHEBCCCPage 86HEBCCC6）选择承载业务的TUNNEL HEBCCCHEBCCCPage 87HEBCCC7）选择业务转发优先级：点击左框下方的“详细”，在弹出的右框对话框中选择“PW QoS”8）选中“EXP”，下拉栏止中有8种选项可供选择。
优先级从1到7依次增大，NONE为默认缺省级别 HEBCCCHEBCCCPage 88HEBCCC9）点击右下角的“确定”，使能业务 HEBCCCHEBCCCPage 89HEBCCCETH业务常见故障处理1、找不到规划端口1）点击网元，在弹出的“创建接入接口”对话框中，无规划的端口如图，找不到2-CXP-17口 HEBCCCHEBCCCPage 90HEBCCC2）原因：设备的以太网端口的属性为三层，不可用于业务侧3）解决方法：打开网元管理器——配置——接口管理——Ethernet接口：基本属性，选择规划端口，将端口模式改为二层 HEBCCCHEBCCCPage 91HEBCCC2、业务的VLAN被占用1）使能业务，操作结果提示：V-UNL的指定的TAG已经被使用 HEBCCCHEBCCCPage 92HEBCCC2）原因：此端口已经承载规划的业务VLAN，如本次VLAN不可使用， 因2-CXP-17端口已承载一条VLAN为3的业务3）查询业务：打开网元管理器——配置——以太网业务配置——专线业务：查看每条业务，可以从下半框的“UNI”查看“VLANs”4）解决方案：重新规划业务VLAN HEBCCCHEBCCCPage 93HEBCCC6、VPLS业务配置VPLS（Virtual Private LAN Service）是通过分组交换网络PSN（Packet Switched Network）连接多个以太网LAN网段，使它们像一个LAN那样工作，VPLS提供的是二层服务，在VPLS中，用户是由点到多点的网络连接起来的，而不是传统二层专线提供的点到点的连接服务。
VPLS实际上就是在PE上创建一系列的虚拟交换机租借给用户，虚拟交换机的组网和传统交换机完全相同，这样，用户就可以通过广域网实现自己的局域网LAN的连接 HEBCCCHEBCCCPage 94HEBCCC1）U2000网管系统菜单栏中选择“业务”功能，从下拉栏中选择“VPLS业务”，从右侧选择栏中选择“VPLS业务管理”2）点击下方的“创建”进入创建页面 HEBCCCHEBCCCPage 95HEBCCC2）在“业务名称”一栏填写规划的业务名称如图此次命名为：测试专网3）信令类型：LDP4）组网形式：自定义5）选择“业务名称总赋值到描述”和“描述自动赋值所有VSI的描述” HEBCCCHEBCCCPage 96HEBCCC5）点击左框中“增加”按钮，选择类型：PE6）在右框弹出的选择网元对话框中，输入网元名称，下方网元中选择规划的网元，导入右半侧，确定7）一般情况第一个增加的PE为专网的汇聚点 HEBCCCHEBCCCPage 97HEBCCC8）添加PE后，左框下部分会显示网元名称，网元LSR ID和网元角色在右框业务拓扑视图中会出现添加的网元 HEBCCCHEBCCCPage 98HEBCCC9）点击添加的网元，在右框下半部分的对话框中选择“VSI配置”，打开“转发控制配置中”中的“MAC地址学习配置”10）将学习方式从“Quality”改为“Unquality”，点击“是”确定 HEBCCCHEBCCCPage 99HEBCCC11）选择“业务接入接口配置”，点击右边的“创建”12）从弹出的“创建业务接入接口配置”对话框中，选择网元规划好的端口，在VLAN ID一栏中填写规划的数据。
如图，此次规划使用汇聚点网元35-30的2-CXPG-18口，vlan：2 HEBCCCHEBCCCPage 100HEBCCC13）增加其他接入点，同时配置接入点的接口配置，同上如此次“测试专网”的接入点为：35-43、35-44，均使用2-CXPG-18口，vlan：2配置完后拓扑图如上 HEBCCCHEBCCCPage 101HEBCCC14）点击拓扑图的空白处，使得此时不选择任何网元15）选择“PW配置”栏，点击“创建”从下拉栏中选择:双向PW HEBCCCHEBCCCPage 102HEBCCC16）在弹出的新建PW对话框中，点击“源网元”，重新的对话框中填写网元名称，从提供的网元中选择规划的网元源端为汇聚点网元同理，添加“宿网元”，宿端一般为接入点 HEBCCCHEBCCCPage 103HEBCCC17）选择完源端和宿端后，对话框中的“PW ID”和“反向向标签”自动分配即可18）同时在对话框中的“TUNNEL”中选择类型为“MPLS/IP Tunnel”选择tunnel同其他业务一样19）如此即建立一套接入点到汇聚点的PW HEBCCCHEBCCCPage 104HEBCCC20）创建其他接入点到汇聚点的PW,操作如上14-18步骤。
21）如图，创建完后可以看到，35-44和35-43分别汇聚到了35-30 HEBCCCHEBCCCPage 105HEBCCC22）选中汇聚点网元，从“VSI配置”中打开“转发控制配置”选中“水平分割组配置”右击出现“插入实例”选择按钮，选中点击 HEBCCCHEBCCCPage 106HEBCCC23）从出现的“组件选择”栏中，在右边空白处点击24）从弹出的“选择加入水平分割组的对象”对话框中，点击打开“待选择pw”和“待选择端口”，导入到右边，点击“确定” HEBCCCHEBCCCPage 107HEBCCC25）选择完汇聚点的水平分割组后，可以看到，PW被水平分割了，汇聚点的端口也被水平分割了26）点击右下角的“应用”，使能专网业务 HEBCCCHEBCCCPage 108HEBCCC26）如果是在专网中增加新的接入点从业务中打开VPLS业务管理，从弹出的选择栏中选中要修改点专网，点击右下方的“修改”进入业务配置页面后重复步骤5到步骤26 HEBCCCHEBCCCPage 109HEBCCC四、SDH子网连接保护知识了解SNCP基本概念和原理掌握SNCP典型组网下业务配置方法了解各产品SNCP组网特性 HEBCCCHEBCCCPage 110HEBCCC子网：一条链、一个环，甚至更复杂的网络都可以是一个子网当工作子网连接（或网络连接）失效或者性能劣于某一必要水平时，工作子网连接将由保护子网连接代替 SNC起始端SNC终结端保护SNC工作SNC子网一子网二网元A网元B选择器子网连接保护子网连接保护 HEBCCCHEBCCCPage 111HEBCCC业务保护对业务保护对一个SNCP业务对就是实现保护的基本单元SNCP是通过在业务的接收端对业务发送端双发过来的两个业务源检测选收来实现保护的功能，因此双发选收也是其特点，和通道保护环相似。
在一个SNCP业务对中，宿节点状态不监测，而两个源节点就是保护组的两个监测点生成SNCP业务对必要的条件：1、节点属性为SNCP或隐含具有SNCP属性；2、配置跨环业务 HEBCCCHEBCCCPage 112HEBCCC检测点的状态检测点的状态检测点的状态检测点的状态 NORMAL状态，触发条件：未检测到以上告警；SF状态，触发条件（必选）： LOS、LOF、MSAIS、AUAIS、AULOP、B2OVER、TUAIS、TULOP；SD状态，触发条件（可选）：B3SD 、B3EXC（B3OVER）、HPUNEQ 、HPTIM、BIP2OVER； HEBCCCHEBCCCPage 113HEBCCCSNCP是通过在业务的接收端对业务发送端双发过来的两个业务源实行检测选收来实现保护的功能，因此”发送端永久桥接，接收端倒换”也是SNCP的特点，和通道保护相似保护原理：双发选收保护原理：双发选收可保护业务级别 VC4、VC3、VC12 HEBCCCHEBCCCPage 114HEBCCC«保护出发点不一样：SNCP主要保护环间业务«设备内部保护倒换点不一样：SNCP保护是在交叉板上完成选收判断动作，因此SNCP可以对线路上的业务进行保护；而通道保护是在支路板上完成选收判断动作，因此只能保护下到本地的PDH支路上的业务。
«更大的灵活性：环带链、环相切、DNI等«更大的覆盖面：SNCP是PP的扩展«保护业务类型丰富：SNCP可以保护VC12、VC3、VC4业务SNCP与PP的比较 HEBCCCHEBCCCPage 115HEBCCC典型组网配置：典型组网配置：SNCPSNCP环带链环带链1)配置：sys1,gw1->sys2,gw1自动生成：sys1,ge1->sys2,gw1（业务对）2)配置：sys2,gw1->sys1,ge1自动生成：sys2,gw1->sys1,gw1（双发业务） HEBCCCHEBCCCPage 116HEBCCC典型组网配置：典型组网配置：SNCPSNCP切切PPPP环环1)配置：sys1,gw1->sys2,gw1自动生成：sys1,ge1->sys2,gw1（业务对）sys1,gw1->sys2,ge1（双发业务）sys1,ge1->sys2,ge1（业务对）2)配置：sys2,ge1->sys1,ge1自动生成：sys2,gw1->sys1,gw1（同向复制业务） HEBCCCHEBCCCPage 117HEBCCC典型组网配置：典型组网配置：SNCPSNCP切切SNCPSNCP1)配置：sys1,gw1->sys2,gw1自动生成：sys1,ge1->sys2,gw1（业务对）sys1,gw1->sys2,ge1（双发业务）sys1,ge1->sys2,ge1（业务对）2)配置：sys2,ge1->sys1,ge1自动生成：sys2,gw1->sys1,ge1（业务对）sys2,ge1->sys1,gw1（双发业务）sys2,gw1->sys1,gw1（业务对） HEBCCCHEBCCCPage 118HEBCCC典型组网配置：典型组网配置：SNCPSNCP切切MSPMSP环环将其视为SNCP环带链进行业务配置 HEBCCCHEBCCCPage 119HEBCCC业务配置规则：« 在相切的节点处，如果业务源宿均具有业务复制特性，一般 按照环的外围进行业务配置；业务复制规则：« 业务源如果是SNCP属性，生成SNCP业务对；« 业务宿如果是SNCP、PP属性，业务将在节点处双发， 此时如果业务源为PP属性，就会同向双发； HEBCCCHEBCCCPage 120HEBCCC五、总结 通过理论知识的学习及实践对PTN传设备、SDH传输产品线及工作流程有了更深的认识和理解，也深知自己的不足，在今后的工作中继续将理论与实践结合起来，不断总结学习实践经验，同时时刻为自己敲响警钟，严格按照高危操作流程规范执行操作，争取更大的进步，早日胜任工作。
HEBCCCHEBCCCPage 121HEBCCCThanks 。
