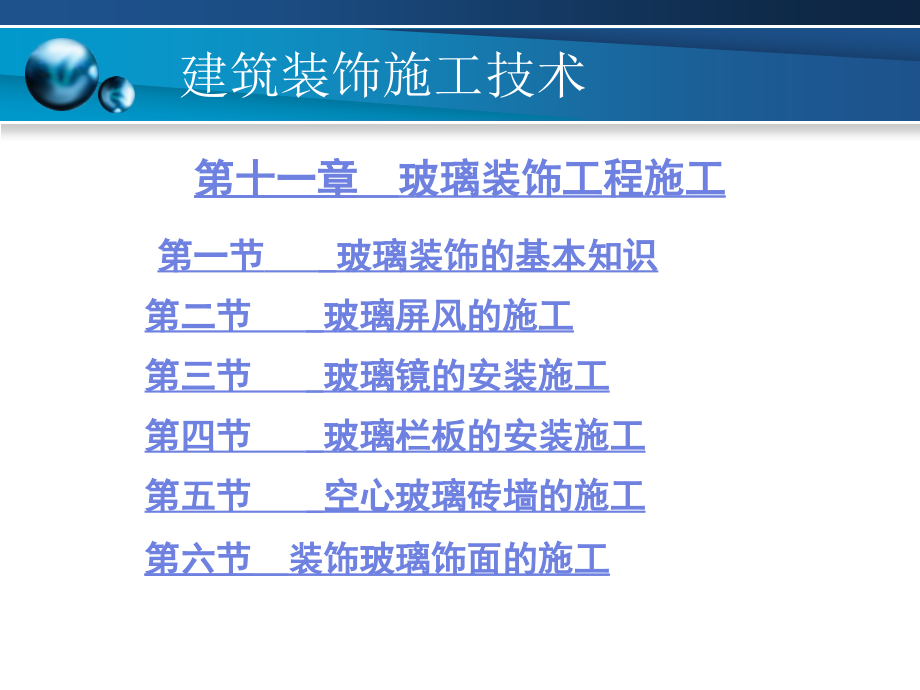

建筑装饰施工技术,第十一章 玻璃装饰工程施工第一节 玻璃装饰的基本知识第二节 玻璃屏风的施工第三节 玻璃镜的安装施工第四节 玻璃栏板的安装施工第五节 空心玻璃砖墙的施工第六节 装饰玻璃饰面的施工,建筑装饰施工技术,第十一章 玻璃装饰工程施工,第一节 玻璃装饰的基本知识,一、玻璃加工的基本知识,（一）玻璃的裁割与打孔,1.玻璃裁割的原理玻璃是均质连续的脆性材料，特别是表面非常均匀连续，当其受到非连续破坏时，在外力的作用下，其内应力会在其破坏部位集中，这就是应力集中原理，而我们正是利用这一原理使玻璃在破坏处产生集中的拉应力，从而使玻璃发生脆性破坏，达到裁割的目的建筑装饰施工技术,2.玻璃裁割的方法玻璃裁割应根据不同的玻璃品种、厚度、外形尺寸采用不同的操作方法1）平板玻璃裁割裁割薄玻璃，可用12mm×12mm细木条直尺，量出裁割尺寸，再在直尺上定出所划尺寸要考虑留3mm空档和2mm刀口操作时将直尺上的小钉紧靠玻璃一端，玻璃刀紧靠直尺的另一端，一手握小钉按住玻璃边口使之不松动，另一手握刀笔直向后退划，然后扳开若为厚玻璃，需要在裁口上刷煤油，一可防滑，二可使划口渗油，容易产生应力集中，易于裁开。
建筑装饰施工技术,（2）夹丝玻璃裁割夹丝玻璃因高低不平，裁割时刀口容易滑动难以掌握，因此要认清刀口，握稳刀头，用力比裁割一般玻璃要大，速度相应要快，这样才不致出现弯曲不直裁割后双手紧握玻璃，同时用力向下扳，使玻璃沿裁口线裂开如有夹丝未断，可在玻璃缝口内夹一细长木条，再用力向下扳，夹丝即可扳断然后用钳子将夹丝压平，以免搬运时划破手掌，裁割边缘宜刷防锈涂料3）压花玻璃裁割裁割压花玻璃时，压花面应向下，裁割方法与夹丝玻璃相同建筑装饰施工技术,（4）磨砂玻璃裁割裁割磨砂玻璃时，毛面应向下，裁割方法与平板玻璃相同，但向下扳时用力要大、要均匀3.玻璃打孔的方法玻璃打孔按所打孔径大小，一般采用两种方法，一种是台钻钻孔，一种是玻璃刀划孔玻璃裁内圆的方法是利用应力集中原理和化整为零的思路，将内外圆要裁部分化整为零1）玻璃刀划孔当要裁圆形玻璃即保留中间部分时，将圆外的部分去掉，方法同样建筑装饰施工技术,（2）玻璃钻孔利用台钻和金钢砂或玻璃钻头直接在玻璃上钻孔，方法如下：①研磨法钻孔先定出圆心并点上墨水，将玻璃垫实，平放于台钻平台上，不得移动，再将内掺煤油的280-320目金钢砂点在玻璃钻眼处，不断上下运动钻磨，边磨边点金钢砂。
研磨自始至终用力要轻而均匀，尤其是接近磨穿时，用力更要轻，要有耐心②直接钻孔孔也可以用专用的、不同直径的玻璃钻头直接钻孔，但注意钻孔过程中，要用水冷却建筑装饰施工技术,4.玻璃裁割中的注意事项（1）根据玻璃种类、厚薄和裁割要求的不同正确选用割切方法2）玻璃应集中裁割，按先大后小，先宽后窄顺序进行3）钢化玻璃严禁裁割，也不能局部取舍（钢化玻璃是普通玻璃先裁好后钢化而成的玻璃）4）玻璃和框之间的配合变形间隙不小于玻璃的厚度5）玻璃裁割的质量，关键在刀口建筑装饰施工技术,（二）玻璃的表面处理,玻璃的表面处理种类很多，在建筑装饰工程中常见到的主要有：喷砂、磨砂、磨边与倒角、镜面和铣槽等1.喷砂；2.磨砂3.磨边与倒角玻璃的磨边和倒角是利用专用设备将玻璃边按设计磨掉并拋光4.镜面由平板玻璃经抛光而制成，有单面抛光和双面抛光两种，其表面光滑有光泽5.铣槽,建筑装饰施工技术,（三）玻璃的热加工 将平板玻璃加热到一定温度，使玻璃产生一定的变形而不破坏，按需要的形状定型后逐渐冷却而固定成形，如圆弧玻璃的加工制作 （四）玻璃钢化处理玻璃钢化可以提高普通玻璃的抗拉强度方法是先按使用要求裁好，再放到加热炉中，加热到一定温度后急速冷却，这样就在玻璃内部产生了预压应力，使玻璃的抗拉强度提高到原来的3-5倍。
钢化玻璃破碎后成为均匀小块，不致于伤人，是安全玻璃的一种建筑装饰施工技术,二、玻璃安装的基本知识,1.玻璃脆性的处理玻璃脆性决定其不能与其他硬质材料直接接触，接触处必须解决好缓冲过渡处理，一般可采用抗老化橡胶材料过渡2.玻璃热胀冷缩处理玻璃的变形要在安装时给予充分的考虑，一般平面内变形余量不小于玻璃的厚度，故安装尺寸应小于设计尺寸3.玻璃牢固性处理玻璃胶的粘结，这样处理使玻璃永远受到均匀一致的支承反力作用建筑装饰施工技术,第二节 玻璃屏风的施工,一、木骨架玻璃屏风的施工,在木骨架玻璃屏风施工中，主要应注意以下事项：（1）玻璃与骨架木框的结合不能过于紧密，玻璃放入木框后，在木框的上部和侧面应留有3mm左右的缝隙，该缝隙是为玻璃热胀冷缩而设置的对于大面积玻璃板来说，留缝是非常重要的，否则在受热膨胀时发生开裂2）在玻璃正式安装时，要检查玻璃的四角是否方正，检查木框的尺寸是否准确，是否有变形的现象在校正好的木框内侧，定出玻璃安装的位置线，并固定好玻璃板靠位线条（如图11.1所示）建筑装饰施工技术,（3）把玻璃装入木框内，其两侧距木框的缝隙应当相等，并在缝隙中注入玻璃胶，然后钉上固定压条，固定压条最好用钉枪钉牢。
对于面积较大的玻璃板，安装时应用玻璃吸盘器吸住玻璃，再用手握吸盘器将玻璃提起来进行安装，如图11.2所示图11.1 木框内玻璃的安装方式 图11.2 大面积玻璃用吸盘器安装,建筑装饰施工技术,（4）木压条的安装形式有多种多样，在建筑装饰工程中常见的安装形式，如图11.3所示图11.3 木压条固定玻璃的常见形式,建筑装饰施工技术,二、金属骨架玻璃屏风的施工,在金属骨架屏风的施工中，主要应当注意以下事项：（1）玻璃与金属框架安装时，先要安装玻璃靠位线条，靠位线条可以是金属角线，也可以是金属槽线固定靠位线条通常是用自攻螺钉2）根据金属框架的尺寸裁割玻璃，玻璃与框架的结合不能太紧密，应该按小于框架3-5mm的尺寸裁割玻璃3）玻璃安装之前，在框架下部的玻璃放置面上，涂一层厚度为2mm的玻璃胶（如图11.4所示）玻璃安装后，玻璃的底边压在玻璃胶层上，或者放置一层橡胶垫，玻璃底边压在橡胶垫上建筑装饰施工技术,图11.4 玻璃靠位线条及底边涂玻璃胶 图11.5 金属框架上的玻璃安装,建筑装饰施工技术,（4）把玻璃放入框内，并靠在靠位线条上如果玻璃的面积比较大，应用玻璃吸盘器进行安装。
玻璃板距金属框两侧的缝隙距离应当相等，并在缝隙中注入玻璃胶，然后安装封边压条常用的自攻螺钉为M4或M5安装时先在槽条上打孔，再通过此孔在框架上打孔，这样安装就不会走位打孔的钻头要小于自攻螺钉的直径0.8mm在全部槽条的安装孔位都打好后，再进行玻璃的安装玻璃的安装方式（见图11.5所示）建筑装饰施工技术,第三节 玻璃镜的安装施工,一、顶面玻璃镜的安装施工,1.对基面的要求基面应为板面结构，通常是木夹板基面，如果采用嵌压式安装基面，也可以是纸面石膏板基面基面要求平整、无鼓肚现象 2.嵌压式固定安装嵌压式固定安装常用的压条为木压条、铝合金压条、不锈钢压条，其固定方式见图11.6所示铝压条和不锈钢压条可用木螺钉固定在其凹部图11.7所示）建筑装饰施工技术,图11.6 嵌压式固定镜面玻璃的几种形式,图11.7 嵌压式无钉工艺,建筑装饰施工技术,3.玻璃钉固定安装（1）玻璃钉需要固定在木骨架上，安装前应按木骨架的间隔尺寸在玻璃板上打孔，孔径小于玻璃钉端头直径3mm每块玻璃板上需钻出四个孔，孔位均匀布置，并不能太靠近镜面的边缘，以防开裂2）根据玻璃镜面的尺寸和木骨架的尺寸，在顶面基面板上弹线，确定镜面的排列方式。
玻璃镜应尽量按每块尺寸相同进行排列3）玻璃镜安装应逐块进行镜面就位后，先用直径2mm的钻头，通过玻璃镜上的孔位，在吊顶骨架上钻孔，然后再拧入玻璃钉拧入玻璃钉后应对角拧紧，以玻璃不晃动为准，最后在玻璃钉上拧上装饰帽（图11.8所示）建筑装饰施工技术,图11.8 玻璃钉固定安装,图11.9 玻璃镜在垂直面的衔接安装,（4）玻璃镜在垂直面的衔接安装，玻璃镜在两个面垂直相交时的安装方法有：角线托边和线条收边等几种形式（见图11.9所示）建筑装饰施工技术,4.黏结加玻璃钉双重固定安装在一些重要场所，或玻璃面积大于1m2的顶面、墙面，经常采用黏结后加玻璃钉固定的方法，以保证玻璃镜在开裂时不致于下落伤人玻璃镜黏结的方法为：（1）将玻璃镜的背面清扫干净，除去尘土和沙粒2）在玻璃镜面的背面涂刮一层白乳胶，用一张薄的牛皮纸粘贴在镜面背面，并用塑料片刮平整3）分别在玻璃镜背面的牛皮纸上和顶面木夹板面涂刷万能胶，当胶面不粘手时，玻璃镜按弹线位置粘贴到顶面木夹板上4）用手抹压玻璃镜，使其与顶面粘合紧密，并注意边角处的粘贴情况建筑装饰施工技术,二、墙面、柱面玻璃镜安装,墙面柱面上的玻璃镜安装与顶面安装的要求和工艺均相同。
另外，墙面组合粘贴小块玻璃镜面时，应从下边开始，按弹线位置向上逐块粘贴并在块与块的对接缝中涂少许玻璃胶玻璃镜在墙、柱面转角处的衔接有线条压边、磨边对角和用玻璃胶收边等方式用线条压边方法时，应在粘贴玻璃镜的面上，留出一条线条的安装位置，以便固定线条；用玻璃胶收边，可将玻璃胶注条的角位，也可注在两块镜面的对角口处常见的角位收边方式见图11.10所示建筑装饰施工技术,图11.10 角位收边方式,建筑装饰施工技术,第四节 玻璃栏板的安装施工,一、回廊栏板安装,回廊栏板由三部分组成：扶手、玻璃栏板、栏板底座1.扶手安装2.扶手与玻璃的固定 木质扶手、不锈钢扶手和黄铜扶手与玻璃板的连接，一般做法是在扶手内加设型钢，如槽钢、角钢或H型型钢等图11.11、图11.12所示为木扶手及金属扶手内部设置型钢与玻璃栏板相配合的构造做法有的金属圆管扶手在加工成形时，即将嵌装玻璃的凹槽一次制成，这样可减少现场焊接工作量，如图11.13所示建筑装饰施工技术,图11.11 木扶手与玻璃 图11.12 金属扶手加设型钢 栏板的连接 安装玻璃栏板,建筑装饰施工技术,3.玻璃栏板单块间的拼接玻璃栏板单块与单块之间，不得拼接过于太紧，一般应留出8mm的间隙。
玻璃与其他材料的相交部位，也不能贴靠过紧，也要留出8mm的间隙但在间隙之间一定要注入硅酮系列密封胶 4.栏板底座的做法玻璃栏板底座的构造处理，主要是解决玻璃栏板的固定和踢脚部位的饰面处理固定玻璃的做法非常多，一般是采用角钢焊成的连接铁件，两条角钢之间留出适当的间隙，即玻璃栏板的厚度再加上每侧3-5mm的填缝间隙，如图11.14所示建筑装饰施工技术,图11.13 一次加工成形的金属 图11.14 用角钢固定玻璃的底座做法示例扶手与玻璃栏板的安装固定,建筑装饰施工技术,二、楼梯玻璃栏板的安装,对于室内楼梯栏板，其形式可以是全玻璃，称为全玻式玻璃楼梯栏板，如图11.15所示；也可以是部分玻璃，称为半玻式玻璃楼梯栏板，如图11.16所示图11.15 全玻式玻璃楼梯栏板 图11.16 半玻式玻璃楼梯栏板,建筑装饰施工技术,1.全玻式栏板上部的固定全玻式楼梯扶手结构比较简单，主要由不锈钢管、厚玻璃、角钢、玻璃胶等组成（如图11.17所示）图11.17 全玻式楼梯扶手的结构,建筑装饰施工技术,全玻式楼梯栏板的上部与不锈钢或黄铜管扶手的连接，一般有三种方式：第一种是金属管的下部开槽，厚玻璃栏板插入槽内，以玻璃胶进行封口；第二种是在扶手金属管的下部安装卡槽，厚玻璃栏板嵌装在卡槽内；第三种是用玻璃胶将厚玻璃栏板直接与金属管黏结，如图11.18所示。
图11.18 玻璃栏板与金属扶手的连接,建筑装饰施工技术,2.半玻式玻璃栏板的固定半玻式玻璃栏板的安装固定方式，多是用金属卡槽将玻璃栏板固定于立柱之间；或者是在栏板立柱上开出槽位，将玻璃栏板嵌装在立柱上并用玻璃胶固定，如图11.19所示。
