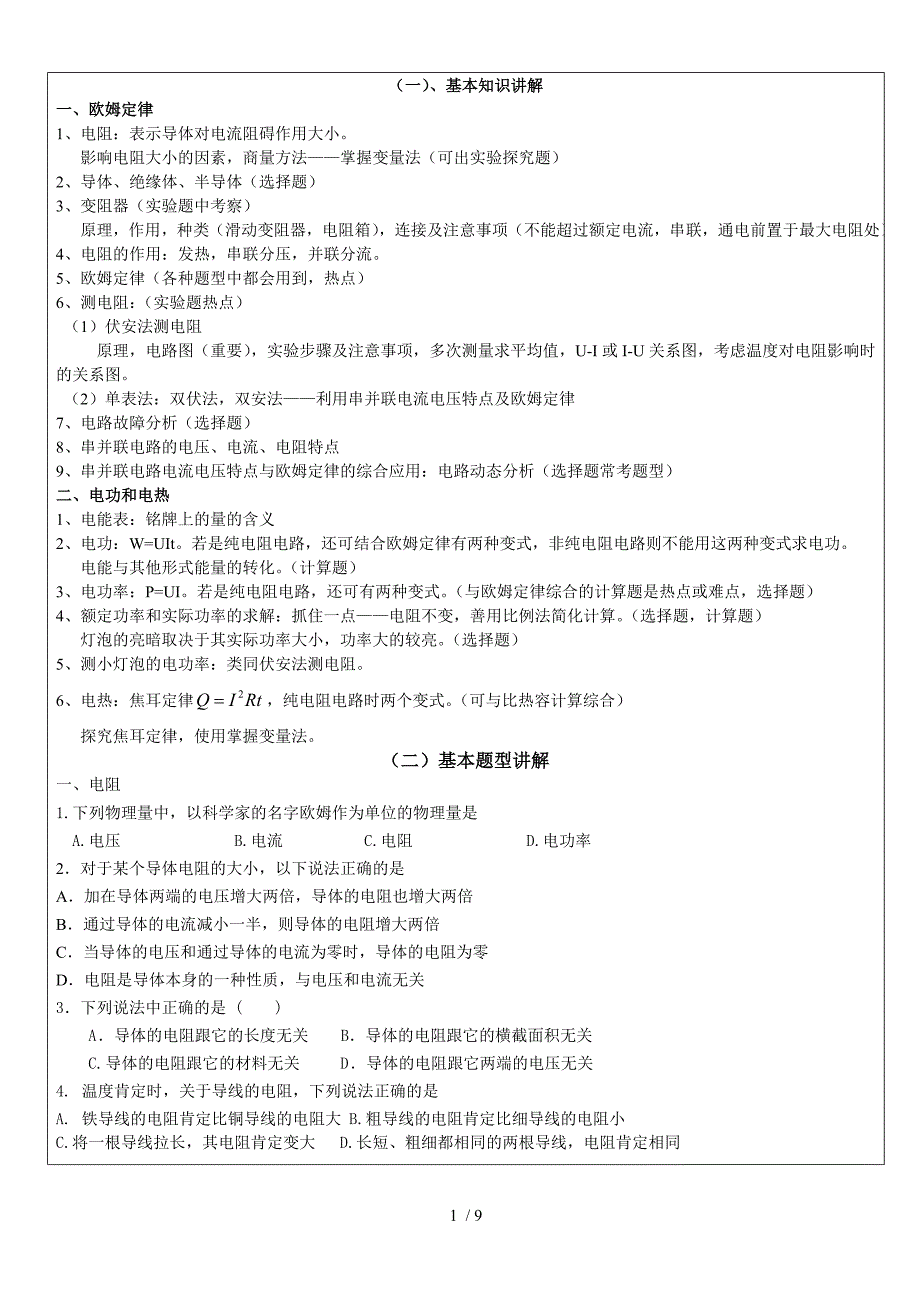

一） 、基本知识讲解一、 欧姆定律1、 电阻：表示导体对电流阻碍作用大小 影响电阻大小的因素，商量方法——掌握变量法（可出实验探究题）2、 导体、绝缘体、半导体（选择题）3、 变阻器（实验题中考察） 原理，作用，种类（滑动变阻器，电阻箱），连接及注意事项（不能超过额定电流，串联，通电前置于最大电阻处）4、 电阻的作用：发热，串联分压，并联分流5、 欧姆定律（各种题型中都会用到，热点）6、 测电阻：（实验题热点） （1）伏安法测电阻 原理，电路图（重要），实验步骤及注意事项，多次测量求平均值，U-I或I-U关系图，考虑温度对电阻影响时的关系图 （2）单表法：双伏法，双安法——利用串并联电流电压特点及欧姆定律7、 电路故障分析（选择题）8、 串并联电路的电压、电流、电阻特点9、 串并联电路电流电压特点与欧姆定律的综合应用：电路动态分析（选择题常考题型）二、电功和电热1、电能表：铭牌上的量的含义2、电功：W=UIt若是纯电阻电路，还可结合欧姆定律有两种变式，非纯电阻电路则不能用这两种变式求电功 电能与其他形式能量的转化计算题）3、 电功率：P=UI若是纯电阻电路，还可有两种变式。
与欧姆定律综合的计算题是热点或难点，选择题）4、 额定功率和实际功率的求解：抓住一点——电阻不变，善用比例法简化计算选择题，计算题） 灯泡的亮暗取决于其实际功率大小，功率大的较亮选择题）5、 测小灯泡的电功率：类同伏安法测电阻6、 电热：焦耳定律，纯电阻电路时两个变式可与比热容计算综合） 探究焦耳定律，使用掌握变量法二） 基本题型讲解一、 电阻1.下列物理量中，以科学家的名字欧姆作为单位的物理量是A.电压 B.电流 C.电阻 D.电功率2．对于某个导体电阻的大小，以下说法正确的是A．加在导体两端的电压增大两倍，导体的电阻也增大两倍B．通过导体的电流减小一半，则导体的电阻增大两倍C．当导体的电压和通过导体的电流为零时，导体的电阻为零D．电阻是导体本身的一种性质，与电压和电流无关3．下列说法中正确的是 ( ) A．导体的电阻跟它的长度无关 B．导体的电阻跟它的横截面积无关 C.导体的电阻跟它的材料无关 D．导体的电阻跟它两端的电压无关4.温度肯定时，关于导线的电阻，下列说法正确的是A.铁导线的电阻肯定比铜导线的电阻大 B.粗导线的电阻肯定比细导线的电阻小C.将一根导线拉长，其电阻肯定变大 D.长短、粗细都相同的两根导线，电阻肯定相同5如图所示，将导体接到电路A、B之间时，导体与灯泡是 联的．如果将不同的导体分别接到A、B之间，闭合开关，可通过观察、比较 来推断不同导体电阻的大小．若两个导体的电阻差异不大，则可以用 表替换灯泡，作进一步的推断．6.在“探究导体的电阻跟哪些因素有关”的实验中。
1)小明的猜想是：①电阻可能与导体的材料有关；小亮的猜想是：②电阻可能与导体的温度有关；小敏的猜想是：③电阻可能与导体的长度有关；依据你掌握的电学知识，你认为：④电阻还与 有关 (2)图15是三位同学为上述探究活动筹备的实验器材，他们已经完成了部分实物的连接若电阻受温度的影响可以忽视，要探究猜想①，应该掌握 不变；要探究猜想③，应该选用导线____和导线____（填导线的代号字母）进行对比实验7． a、b、c是三根镍铬合金丝，已知a、b长度相同，b较粗；a、c粗细相同，c较短．要求在温度不变的条件下用实验方法商量导体的电阻跟其长度和横截面积的关系，请回答下列问题：（1）按要求完成实验，至少还需要的器材有 一个，电流表一个，电源一个，导线若干．（2）选 两根合金丝，可商量导体的电阻跟长度之间的关系．（3）选 两根合金丝，可商量导体的电阻跟横截面积之间的关系．二、应用欧姆定律计算串联电路1．如图所示，滑动变阻器上标有“20Ω 2A”字样，当滑片P在中点时，电流表读数为0.24安，电压表读数为7.2伏，求：（1）电阻R1和电源电压（2）滑动变阻器移到右端时，电流表和电压表的读数。
R1SR2PVA2、在如图所示的电路中，电源电压为6伏且不变电阻R1的阻值为10欧，滑动变阻器R2上标有“20Ω 2A”字样，两电表均为常用电表闭合电键S，电流表示数为0.2安求：（1）电压表的示数； （2）电阻R2连入电路的阻值； （3）若移动滑动变阻器滑片P到某一位置时，发现电压表和电流表中有一个已达满刻度，此时电压表和电流表的示数并联电路1、两个灯泡并联在电路中，电源电压为12伏特，总电阻为7.5欧姆，灯泡L1的电阻为10欧姆，求：1)泡L2的电阻2)灯泡L1和L2中通过的电流3)干路电流图2SR2R1A2、如图2所示电路,当K断开时电压表的示数为6伏, 电流表的示数为1A； K闭合时，电流表的读数为1.5安, 求：⑴灯泡L1的电阻⑵灯泡L2的电阻3． 阻值为10欧的用电器，正常工作时的电流为0.3安，现要把它接入到电流为0.8安的电路中，应怎样连接一个多大的电阻？取值范围1、如图5所示的电路中，电流表使用0.6A量程，电压表使用15V量程，电源电压为36V，R1为定值电阻，R2为滑动变阻器，当R2接入电路的电阻是时，电流表的示数是0.5A，现通过调节来转变通过的 电流，但必须保证电流表不超过其量程，问：（1）的阻值是多大？（2）接入电路的阻值最小不能小于多少？（3）取最小值时，电压表的读数是多大？2、如右图所示的电路中，R1=5Ω，滑动变阻器的规格为“1A、20Ω”，电源电压为4.5V并保持不变。
电流表量程为0~0.6A，电压表的量程为0~3V求：①为保护电表，则滑动变阻器的变化范围为多少？ ②当滑动变阻器R2为8Ω时，电流表、电压表的示数分别为多少？电路变化题1、如图2所示的电路中，电源电压是12V且保持不变，R1=R3=4Ω, R2＝6Ω.试求：（1）当开关S1、S2断开时，电流表和电压表示数各是多少？（2）当开关S1、S2均闭合时，电流表和电压表示数各是多少？图22、 如图所示，电源电压保持不变当开关S1 闭合、S2断开时，电流表的示数为0.2A；当开关S1、S2都闭合时，电流表的示数为O.8A则电阻R1与R2的比值为？3．如图甲所示电路，滑动变阻器的最大阻值为R1=40Ω，电源电压及灯L的电阻保持不变当S1、S2均闭合且滑片滑到b端时，电流表A1、A2的示数分别为如图23乙、丙所示；当S1、S2均断开且滑片P置于变阻器的中点时，电流表A1的示数为0.4A，求：(1)电源的电压； (2)R2的电阻；(3)灯L的电阻； 五、方程解题1． 如图所示，设电源电压保持不变，R0=10W当闭合开关S，滑动变阻器的滑片P在中点C时，电流表的示数为0.3A，移动滑片P至b端时，电流表的示数为0.2A．则电源电压U与滑动变阻器的最大阻值R分别为 都少？2、 如图所示, R1=30欧姆, 滑动变阻器的滑片P在中点时, 伏特表的示数为3伏, 滑片P在b端时, 伏特表的示数为4.5伏,求电源电压和滑动变阻器的阻值?3、如图6所示电路中，已知，当开关S接触点1时，电压表示数为5V，当开关S接触点2时，电压表示数为6V，求电源电压U和的阻值各多大。
滑动变阻器专项1、如图所示，R为一个滑动变阻器，其阻值范围是0~50Ω，若电压的示数为1.5V，电流表的示数为0.75A，R1=1Ω，电源电压U=12V，（1）则R2？（2）如果电压表的量程为0~3V，电流表的量程为0~3A，为了保证两表的平安，滑动变阻器连入电路的电阻值最少不能小于多少？2、如右图，电源电压为18V，R2是0~50Ω的变阻器，合上S后，A表示数为0.5A，V表示数为5V，求⑴、R1和变阻器接入电路中部分的电阻是多少⑵、如果A表的量程是0~0.6A，V表的量程是0~15V，为了使电表不致被损坏，滑动变阻器接入电路的阻值不得小于多少？3、 如图，电流表量程0～0.6A，电压表量程0～15V，电阻R0＝30Ω，电路两端电压恒为24V，当滑动变阻器连入电路的电阻太小时，电路中的电流会超过电流表量程，当滑动变阻器连入电路的电阻太大时，变阻器两端电压会超过电压表量程，求：在不超过电表量程的情况下，滑动变阻器连入电路的电阻范围VR0PA4、 在如图所示的电路中，R2为0～50Ω的变阻器，合上开关后，V的示数为6V，A表的示数为2A，A1的示数为0.5A，求：①电阻R1的阻值；②变阻器R2连入电路部分的阻值；③如果A表的量程为0～3A，A1表的量程为0～0.6A，为了不使电表损坏，变阻器连入电路的阻值应在什么范围内？5、 标有“4V 1 W”的小灯泡和 “20Ω 1A”的滑动变阻器连接在图8所示的电路中，电源电压为6V，电流表量程为“O～O.6A”，电压表量程为“0～3V”. 为确保电路平安，闭合开关时，滑动变阻器接入电路的阻值变化范围应掌握在什么样的范围内(不考虑温度对电阻的影响)？6、在图示的电路中，电源电压为30V，电阻R＝30Ω，滑动变阻器的最大阻值为50Ω。
1）滑动变阻器的滑片P由a端滑到b端的过程，电压表的最大读数是多少？（2）若改用电压表的量程为0－15V，要使它接在电路中不烧坏，滑动变阻器的滑片P只能在阻值多大的范围内滑动？ （3）若把一只量程为0－0.6A的电流表接在图甲中的C、D两点上，如图乙所示，为了不损坏电流表和电压表，滑动变阻器的滑片P只有在阻值多大范围内滑动？7、 如图所示电路中，R0为定值电阻，阻值为10Ω，R1为滑动变阻 器，它的最大阻值是10Ω，电流表量程为0—0.6A，电压表的量程为0—3V，电源电压12V保持不变为使电路能正常工作，定值电阻Rx的阻值至少应为？ 8、（多选）如图所示，电源电压恒为24V，小灯泡的规格为“6V 3W”，滑动变阻器R1的最大阻值为60Ω，定值电阻R2的阻值为12Ω电压表使用的量程为0～15V，电流表使用的量程为0～0.6A要求闭合开关后两电表的示数均不超过所选量程，灯泡正常工作（设灯丝电阻不变）下列说法正确的是： A．滑动变阻器接入电路的电阻允许调节的范围是24Ω～60Ω B．滑动变阻器的滑片在移动的过程中，电压表与电流表示数变化量的肯定值的比值始终为24Ω C．定值电阻R2消耗电功率的最大值为4.32W D．电路总功率的变化范围是9W~12WR2R1LS9、如图所示，已知电源电压为6V，R1阻值为8Ω，变阻器R3上标有“1A 20Ω”字样，电流表A选取的量程为0~0.6A ，电压表V选取的量程是0~3V.（1）当S1和S2均闭合时，电流表的示数为0.5A，通过R1的电流是0.4A，则R2的电阻值是多大？（2）当S1闭合S2断开时，请通过分析计算说明，变阻器R3允许的取值。
