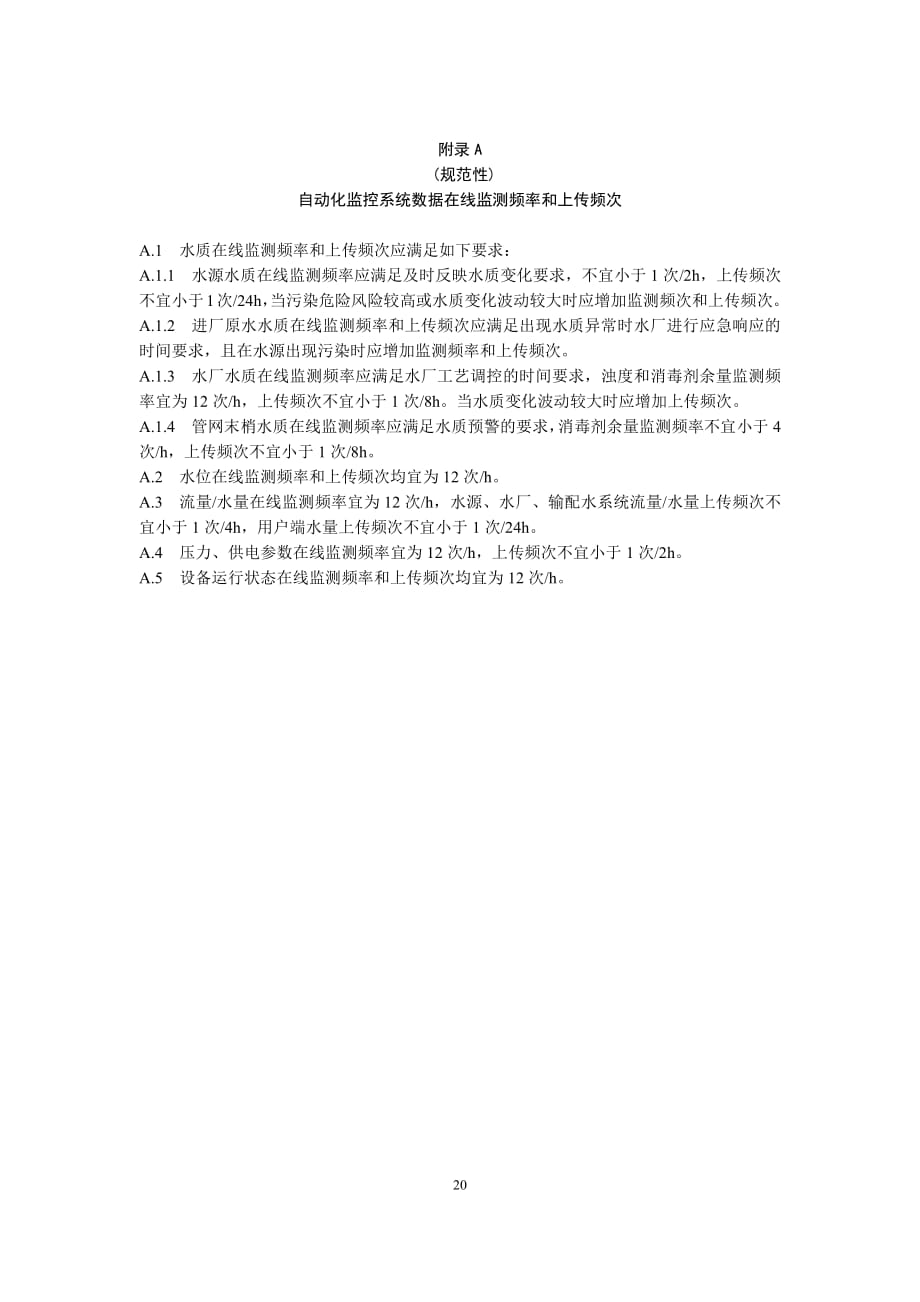

20 附录 A (规范性) 自动化监控系统数据监测频率和上传频次 A.1水质监测频率和上传频次应满足如下要求： A.1.1水源水质监测频率应满足及时反映水质变化要求，不宜小于 1 次/2h，上传频次 不宜小于1次/24h， 当污染危险风险较高或水质变化波动较大时应增加监测频次和上传频次 A.1.2进厂原水水质监测频率和上传频次应满足出现水质异常时水厂进行应急响应的 时间要求，且在水源出现污染时应增加监测频率和上传频次 A.1.3水厂水质监测频率应满足水厂工艺调控的时间要求，浊度和消毒剂余量监测频 率宜为 12 次/h，上传频次不宜小于 1 次/8h当水质变化波动较大时应增加上传频次 A.1.4管网末梢水质监测频率应满足水质预警的要求， 消毒剂余量监测频率不宜小于 4 次/h，上传频次不宜小于 1 次/8h A.2水位监测频率和上传频次均宜为 12 次/h A.3流量/水量监测频率宜为 12 次/h，水源、水厂、输配水系统流量/水量上传频次不 宜小于 1 次/4h，用户端水量上传频次不宜小于 1 次/24h A.4压力、供电参数监测频率宜为 12 次/h，上传频次不宜小于 1 次/2h A.5设备运行状态监测频率和上传频次均宜为 12 次/h。
21 附录 B （资料性） 监测设备性能参数 农村工程工程自动化监控系统中监测设备主要包括水位监测设备、 流量/水量监测设备、 压力监测设备、水质监测设备四大类其中水位监测设备性能参数见表 B.1，流量/水量监测 设备性能参数见表 B.2，压力监测设备性能参数见表 B.3，水质监测设备性能参数见表 B.4 表 B.1 水位监测设备性能参数 序号序号设备名称设备名称主要参数主要参数 1超声波液位计 量程：应根据被测水位的最大量程确定 测量精度：宜在 1.0以内 盲区：宜在 0.5m 以内 防护等级：室外安装不宜低于 IP67 2压差式液位计 量程：应根据被测水位的最大量程确定 测量精度：宜在 1.0%以内 防护等级：不宜低于 IP68 3雷达液位计 量程：应根据被测水位的最大量程确定 测量精度：宜在 1.0%以内 防护等级：室外安装不宜低于 IP67 4射频导纳液位计 量程：应根据被测水位的最大量程确定 测量精度：宜在 1.0%以内 控制仪表防护等级：不宜低于 IP65 传感器防护等级：不宜低于 IP68 22 表 B.2 流量/水量监测设备主要参数 序号序号设备名称设备名称主要参数主要参数 1时差法测流箱 超声波流速传感器： 测量原理：时差法、多普勒法连续测量。
测量声道：一般为 16 声道 测量精度：宜为 1.0% 流速范围：应根据被测流速确定，宜在 0.01m/s30m/s 范围内 测量渠道宽度：应根据被测渠道宽度确定 防护等级：室外安装不宜低于 IP68 超声波液位传感器（接触式）： 测量精度：宜为 1.0% 测量范围：根据渠道深度确定 防护等级：室外安装不宜低于 IP68 2电磁流量计 常用管径：DN50DN2600 量程：量程应根据被测流速确定，适用流速宜在 0.5m/s10.0m/s 范围内 准确度等级：准确度等级范围 0.22.5，一般宜选择 0.5 防护等级：室内安装不宜低于 IP65，室外安装不宜低于 IP68 数据存储：一般能够存储时间、瞬时流量、累积流量、信号状态等数据 3 超声波流量计 （管道） 常用管径：DN50DN2000 量程：量程应根据被测流速确定，适用流速宜在 0.3m/s10.0m/s 范围内 准确度等级：准确度等级范围 0.55.0，一般宜选择 1.0 防护等级：室内安装不宜低于 IP65，室外安装不宜低于 IP68 数据存储：一般能够存储时间、瞬时流量、累积流量、信号状态等数据 4超声波水表 常用管径：DN50DN2000。
准确度等级：准确度等级范围 1.02.0，一般宜选择 1.0 防护等级：室内安装不宜低于 IP65，室外安装不宜低于 IP68 数据存储：一般能够存储时间、瞬时流量、累积流量、信号状态等数据 5光电直读水表 常用管径：DN20DN1000 准确度等级：一般宜选择 2.0 防护等级：室内安装不宜低于 IP65，室外安装不宜低于 IP68 数据存储：一般能够存储时间、累积水量、信号状态等数据 6 NB-IoT 超声波 水表 常用管径：DN15DN300 测量精度：准确度等级范围 1.02.0，一般宜选择 1.0 声道数：宜选择 4 声道 防护等级：室内安装不宜低于 IP65，室外安装不宜低于 IP68 数据存储：一般能够存储时间、瞬时流量、累积水量、瞬时压力等数据 7 NB-IoT 智能阀 控水表 常用管径：DN15DN25 测量精度：一般宜选择 2.0 防护等级：室内安装不宜低于 IP65，室外安装不宜低于 IP68 数据存储：一般能够存储时间、累积水量、信号状态等数据 23 序号序号设备名称设备名称主要参数主要参数 8 NB-IoT 智能 IC 卡水表 常用管径：DN15DN25 可定制蓝牙功能。
测量精度：一般宜选择 2.0 防护等级：室内安装不宜低于 IP65，室外安装不宜低于 IP68 付费方式:支持 IC 卡预付费 数据存储：一般能够存储时间、累积水量、信号状态等数据 9 LoRa 智能阀控 水表 LoRa 智能阀控水表： 常用管径：DN15DN25 测量精度：一般宜选择 2.0 通信距离：水表与网关通信距离宜小于 1000m 工作频率：宜在 800900MHz 范围内 防护等级：室内安装不宜低于 IP65，室外安装不宜低于 IP68 数据存储：一般能够存储时间、累积水量、信号状态等数据 LoRa 抄表终端： 数据采集部分采用 ModBus 协议，数据传输部分采用 LoRaWan 协议 工作频率：宜在 470MHz-510MHz 范围内 通信协议：应为 LoRaWan ClassA/B/C 通信距离：抄表终端与网关通信距离宜小于 1000m 接入水表数量：宜不大于 32 个 防护等级：室外安装不宜低于 IP67 LoRa 网关： 通信网络：上行 4G 全网通，下行 LoRa 或 Modbus 工作频率：宜在 470510MHz 以内 通信协议：应为 LoRaWan Class A/B/C。
通信接口：一般至少有 1 个网口；一个 RS485 接口 通信距离：一般宜小于 1000m 接入水表数量：无线不宜超过 100 个、有线不宜超过 32 个 防护等级：室外安装不宜低于 IP67 24 表 B.3 压力监测设备主要参数 序号序号设备名称设备名称主要参数主要参数 1压阻式压力传感器 量程：可选择 01.0Mpa、02.0Mpa、03.0MPa、04.0MPa 测量精度：宜在 0.5以内 防护等级：室内安装不宜低于 IP65，室外安装不宜低于 IP68 25 表 B.4 水质监测设备主要参数 序号序号设备名称设备名称主要参数主要参数 1浊度监测仪 量程：0.01-4000 NTU（原水）、0.01-500NTU（进厂水）、0.01-20NTU （出厂水及管网末梢水） 测量精度：宜在5%（原水）、2%（进厂水、出厂水及管网末梢水） 以内 分辨率：宜为 0.1 NTU（原水）、0.01NTU（进厂水）、0.001（出厂水 及管网末梢水） 防护等级：不宜低于 IP68 2PH/T 监测仪 分辨率：宜小于 0.01 精确度 pH：宜在0.02 以内 防护等级：不宜低于 IP68 3电导率监测仪 量程：宜为 202000s/cm。
测量精度：宜在1%以内 防护等级：不宜低于 IP68 4余氯监测仪 量程：宜为 0.0052mg/L 测量精度：宜在2%以内 分辨率：宜为 0.001ppm 防护等级：不宜低于 IP68 5多参数水质监测仪 根据监测需要，选择 25 参数（PH/T、电导率、溶解氧、浊度、余氯） 一体化集成组合方案 各参数传感器的技术参数应满足单参数监测仪的相关要求 26 附录 C （资料性） 执行设备性能参数 农村供水工程自动化监控系统中执行设备主要包括开关型电动阀和调节型电动阀， 其性 能参数见表 C 表 C 执行设备性能参数 序号序号设备名称设备名称主要参数主要参数 1开关型电动阀 宜选用法兰式电动蝶阀 压力等级：02.5MPa 驱动形式：应为手自一体 电动执行器：开关型 防护等级：室内安装不宜低于 IP55，室外安装不宜低于 IP67 2调节型电动阀 宜选用法兰式电动蝶阀 压力等级：02.5MPa 驱动形式：应为手自一体 电动执行器：调节型 防护等级：室内安装不宜低于 IP55，室外安装不宜低于 IP67 27 附录 D （资料性） 控制设备性能参数 农村供水工程自动化监控系统中控制设备主要包括远程测控终端（RTU）和可编程控制 器（PLC），其性能参数见表 D。
表 D 控制设备性能参数 序号序号设备名称设备名称主要参数主要参数 1 远程测控终端 （RTU） 通信模式：应支持有线以太网或无线 4G/5G 供电方式：应能支持太阳能供电和市电两种方式选择 硬件通讯接口：支持 RS485，并支持标准的 MODBUS 协议 硬件接口应包含模拟量和数字量，可根据现场情况选择具有一定冗余 防护等级：室内安装不宜低于 IP65，室外安装不宜低于 IP67 传输规约满足水利部相关通信规约和标准 数据能够加密 2 可编程控制器 （PLC） 可编程控制器应包括内部 CPU 指令、内存核心单元、输入输出单元、电源 模块以及扩展单元模块等 CPU 模块本体标配以太网接口，应自带 RS485 标准通信接口 输入输出单元点数：除应满足实际需求量外，另有 20%扩展余量 集成 Micro SD 卡插槽：可实现程序的更新和 PLC 固件升级 防护等级：室内不宜低于 IP20 数据能够加密 28 附录 E （资料性） 供电设备性能参数 农村供水工程自动化监控系统中供电设备包含太阳能板、蓄电池、太阳能充电控制器， 其性能性能参数见表 E 表 E 供电设备性能参数 序号序号设备名称设备名称主要参数主要参数 1 太阳能电池 板 宜选用单晶硅太阳能板。
光电转换效率：应大于 15% 额定功率：宜根据现场设备功率所需量再增加 10%-20%的备用余量 工作电压：宜为 17.5V 抗风力系数：宜为 60ms(200kgsq.m) 转换效率：宜大于 15.25 2蓄电池 根据新疆气温条件，蓄电池类型宜选用胶体电池 标准电压：宜为 12V 容量：宜根据现场设备功率所需量再增加 10%-20%的备用余量 浮充期待寿命不低于 6 年 3 太阳能充电 控制器 过放电压：宜为 10.5V/21V 过充电压：宜为 14.8V/29.6V 负载电流：宜为 10A。
