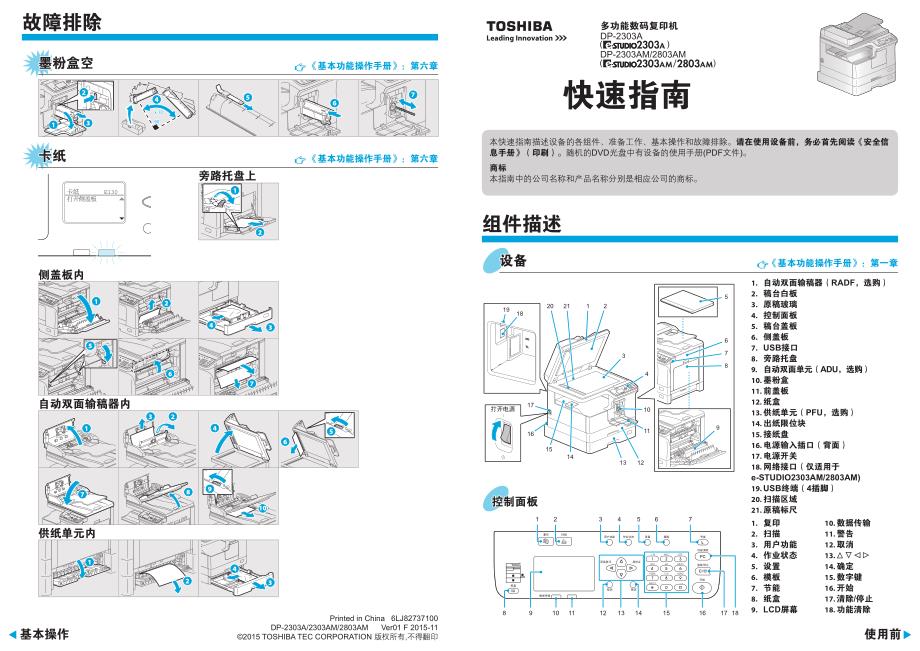

基本操作使用前 故障排除打开侧盖板卡纸 E130Printed in China 6LJ82737100 DP-2303A/2303AM/2803AM Ver01 F 2015-11 ©2015 TOSHIBA TEC CORPORATION 版权所有,不得翻印122314x 10x 10567本快速指南描述设备的各组件、准备工作、基本操作和故障排除请在使用设备前，务必首先阅读《安全信 息手册》（印刷）随机的DVD光盘中有设备的使用手册(PDF文件)商标 本指南中的公司名称和产品名称分别是相应公司的商标123456 712345 678910????678594101112133212120151714161918控制面板1817161514131211109876543211. 自动双面输稿器（RADF，选购） 2. 稿台白板 3. 原稿玻璃 4. 控制面板 5. 稿台盖板 6. 侧盖板 7. USB接口 8. 旁路托盘 9. 自动双面单元（ADU，选购） 10. 墨粉盒 11. 前盖板 12. 纸盒 13. 供纸单元（PFU，选购） 14. 出纸限位块 15. 接纸盘 16. 电源输入插口（背面） 17. 电源开关 18. 网络接口（仅适用于 e-STUDIO2303AM/2803AM) 19. USB终端（4插脚） 20. 扫描区域 21. 原稿标尺1. 复印 2. 扫描 3. 用户功能 4. 作业状态 5. 设置 6. 模板 7. 节能 8. 纸盒 9. LCD屏幕10. 数据传输 11. 警告 12. 取消 13. 14. 确定 15. 数字键 16. 开始 17. 清除/停止 18. 功能清除1234多功能数码复印机快速指南设备《基本功能操作手册》：第一章墨粉盒空《基本功能操作手册》：第六章旁路托盘上侧盖板内自动双面输稿器内卡纸《基本功能操作手册》：第六章供纸单元内组件描述打印、扫 描功能可 用。
故障排除 组件描述基本操作使用前2112 5341234就绪 100% 自动曝光 文本/照片1A4旁路供纸设置纸盒纸张尺寸 当您在纸盒放置纸张时，会出现弹出窗口请根据指示进 行纸张尺寸设置当“设置提示”功能设置为“有效” 时纸盒放置纸张 《基本功能操作手册》：第一章安装驱动需要管理员权限 在Windows 7、Windows 8、Windows Server 2008 R2或Windows Server 2012操作系统上， 请使用安装程序使用安装程序进行安装的注意事项 • 退出所有运行程序 • 如果安装程序未能自动开始，请双击DVD中 的“Setup.exe”使用安装程序1. 关闭所有运行的应用程序 2. 确认设备处于开机状态 3. 将DVD插入计算机光驱中 4. 双击“Setup.exe” 5. 根据屏幕上显示的对话框进行操作使用即插即用功能1. 打开设备电源 2. 根据屏幕上显示的对话框进行操作连接计算机安装驱动前，请使用USB线或网线*连接设备与 电脑 * 仅适用于e-STUDO2303AM/2803AM驱动安装 《软件安装手册》：第二章扫描到USB1. 放置原稿 2. 按[扫描]键。
3. 将USB插入设备，稍等片刻 4. 按 或 来选择“USB”，然后按[确定]键 5. 按 进行所需的扫描设置 6. 按[开始]键来扫描文件211. 在[文件]菜单中选择[打印]2. 选择所需的打印机 1 ， 然后单击[首选项] 23. 设置打印选项，单击[确定] 4. 单击[打印]（[确定]） 3. 按数字键1键入所需份 数，按[开始]键2 开始复 印停止复印 按[清除/停止]键快捷键 按 ： “双面复印” 按 ： “身份证”复印后，重新设置设定和LCD屏幕 按[功能清除]键2. 按[复印]键并进行复印设 置自动双面输稿器1. 放置原稿原稿玻璃复印 《基本功能操作手册》：第二章打印 《基本功能操作手册》：第三章扫描 《基本功能操作手册》：第四章TWAIN扫描1. 放置原稿 2. 启动TWAIN兼容性应用程序 3. 从应用程序[文件]菜单中选择设备 4. 从应用程序[文件]菜单中选择菜单进行扫描 5. 进行扫描设置，然后单击[扫描]键注册模板1. 按[复印]或[扫描]键 2. 进行注册为模板的功能设置 3. 按[模板]键 4. 按 或 来选择“登记”，然后按 5. 按 或 来选择模板，然后按[确定]键。
模板 《基本功能操作手册》：第二章，第四章调用模板1. 按[复印]或[扫描]键 2. 按[模板]键 3. 按 或 来选择“调用”，然后按 4. 按 或 来选择模板，然后按[确定]键。
