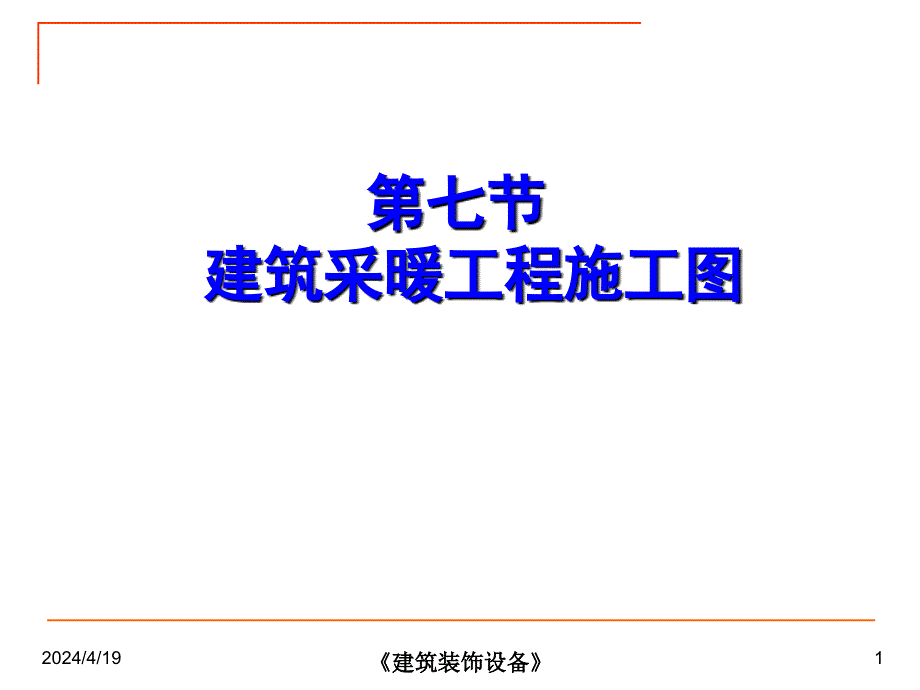

1*第七节第七节 建筑采暖工程施工图建筑采暖工程施工图《建筑装饰设备》2*主要内容主要内容一、一般规定一、一般规定二、采暖施工图二、采暖施工图三、室内采暖施工图的识读三、室内采暖施工图的识读《建筑装饰设备》3*一、 一般规定1.线型基本宽度b宜选用0.18 mm、0.35 mm、0.5 mm、0.7 mm、1.0 mm图中仅有两种线宽时， 线宽组宜为b和0.25b暖通空调制图采用的线型 及其含义见图例图样中若采用自定义图线及含 义，应明确说明，但不能与《暖通空调制图标准 》(GB/T 50114—2001)的规定相反此外，对于 室外供热管网，按行业标准《供热工程制图标准 》（CJJ/T 78—97）执行《建筑装饰设备》4*2.比例总平面图、平面图的比例，宜与工程项目 设计的主导专业一致3.图例采暖与空调水管管道阀门与附件、调控装 置和仪表等，常用图例绘制《建筑装饰设备》5*二、 采暖施工图（一）采暖施工图的组成采暖工程施工图由文字部分和图示部分组成文字部分 包括设计施工说明、图纸目录、图例及设备材料表等，图 示部分包括平面图、系统图和详图1.文字部分1）设计施工说明供暖系统的设计施工说明一般包括以下内容：（1） 建筑物的采暖面积、热源的种类、热媒参数 、系统总热负荷。
2）系统形式，进出口压力差；各房间设计温度；《建筑装饰设备》6*（3） 采用散热器的型号及安装方式、系统形式4） 在施工图上无法表达的内容，如管道防腐、保 温的做法等5） 所采用的管道材料及管道连接方式6） 在施工图上未作表示的管道附件安装情况，如 在散热器支管与立管上是否安装阀门等 （7） 在安装和调整运转时应遵循的标准和规范8）施工注意事项，施工验收应达到的质量要求；2）图纸目录包括设计人员绘制部分和所选用的标准图部分《建筑装饰设备》7*3）图例采暖施工图中的管道及附件、管道连接、阀门、采暖设 备及仪表等，采用《暖通空调制图标准》中统一的图例表示 ，凡在标准图例中未列入的可自设，但在图纸上应专门画出 图例，并加以说明下页表摘录了《暖通空调制图标准》中 的部分图例 4）主要设备材料表为了便于施工备料，保证安装质量和避免浪费，使施工 单位能按设计要求选用设备和材料，一般的施工图均应附有 设备及主要材料表，简单项目的设备材料表可列在主要图纸 内设备材料表的主要内容有编号、名称、型号、规格、单 位、数量、质量、附注等《建筑装饰设备》8*采暖施工图图常用图图例《建筑装饰设备》9*2.图示部分1）平面图室内供暖平面图表示建筑各层供暖管道与设备的平面 布置。
内容包括：（1）建筑物的平面布置，其中应注明轴线、房间主要 尺寸、指北针，必要时应注明房间名称建筑（各房间分 布、门窗和楼梯间位置等）在图上应注明轴线编号、外 墙总长尺寸、地面及楼板标高等与采暖系统施工安装有关 的尺寸2）热力入口位置，供、回水总管名称、管径3）干、立、支管位置和走向，管径以及立管（平面 图上为小圆圈）编号《建筑装饰设备》10*（4）散热器（一般用小长方形表示）的类型、位置和数 量各种类型的散热器规格和数量标注方法如下：① 柱型、长翼型散热器只注数量(片数)；② 圆翼型散热器应注根数、排数，如3×2(每排根数×排 数)；③ 光管散热器应注管径、长度、排数，如D108×200×4 ［管径（mm）×管长（mm）×排数］；④ 闭式散热器应注长度、排数，如1.0×2［长度（m）× 排数］；⑤ 膨胀水箱、集气罐、阀门位置与型号；⑥ 补偿器型号、位置，固定支架位置《建筑装饰设备》11*（5） 对于多层建筑，各层散热器布置基本相 同时，也可采用标准层画法在标准层平面图上 ，散热器要注明层数和各层的数量6） 平面图中散热 器与供水(供汽)、回水 (凝结水)管道的连接按 图1所示方式绘制。
图1 平面图中散热器与管道连接《建筑装饰设备》12*（7） 当平面图、剖面图中的局部要另绘详图时，应在平 面图或剖面图中标注索引符号，画法如图2所示，图(a)为 详图编号及所在图纸号，图(ｂ)为详图所在标准图或通用 图图集号及图纸号图2 详图索引号《建筑装饰设备》13*（8） 主要设备或管件（如支架、补偿器、膨 胀水箱、集气罐等）在平面上的位置9） 用细虚线画出的采暖地沟、过门地沟的 位置《建筑装饰设备》14*2）系统图系统图又称流程图，也叫系统轴测图，与平面图 配合，表明了整个采暖系统的全貌供暖工程系统图 应以轴测投影法绘制，并宜用正等轴测或正面斜轴测 投影法当采用正面斜轴测投影法时，y轴与水平线 的夹角可选用45°或30°系统图的布置方向一般应与 平面图一致系统图包括水平方向和垂直方向的布置情况散热器、管道及其附件(阀门、疏水器)均在图上 表示出来此外，还标注各立管编号、各段管径和坡度、散 热器片数、干管的标高《建筑装饰设备》15*系统图应包括如下内容：（1）采暖管道的走向、空间位置、坡度，管径 及变径的位置，管道与管道之间连接方式2）散热器与管道的连接方式，例如是竖单管 还是水平串联的，是双管上分或是下分等。
3）路系统中阀门的位置、规格4）集气罐的规格、安装形式（立式或是卧式 ）5）蒸汽供暖疏水器和减压阀的位置、规格、 类型6）节点详图的索引号《建筑装饰设备》16*（7） 按规定对系统图进行编号，并标注散热 器的数量柱型、圆翼型散热器的数量应注在散 热器内，如图3所示；光管式、串片式散热器的规 格及数量应注在散热器的上方，如图4所示图3 柱型、圆翼型散热器画法图4 光管式、串片式散热器画法《建筑装饰设备》17*（8） 采暖系统编号、入口编号由系统代号和顺 序号组成室内采暖系统代号“N”，其画法如图5 所示，其中图(b)为系统分支画法图5 系统代号 《建筑装饰设备》18*（9）竖向布置的垂直管道系统，应标注立管号 ，如图6所示为避免引起误解,可只标注序号,但 应与建筑轴线编号有明显区别图6 立管号《建筑装饰设备》19*3）详图在供暖平面图和系统图上表达不清楚、用 文字也无法说明的地方，可用详图画出详图是局部放大比例的施工图，因此也叫 大样图它能表示采暖系统节点与设备的详细 构造及安装尺寸要求，例如，一般供暖系统入 口处管道的交叉连接复杂，因此需要另画一张 比例比较大的详图它包括节点图、大样图和 标准图。
《建筑装饰设备》20*（1） 节点图 能清楚地表示某一部分采暖管道的详细结 构和尺寸，但管道仍然用单线条表示，只是将 比例放大，使人能看清楚 （2） 大样图 管道用双线图表示，看上去有真实感3） 标准图 它是具有通用性质的详图，一般由国家或 有关部委出版标准图案，作为国家标准或部标 准的一部分颁发《建筑装饰设备》21*（二）室内供暖施工图实例图7为某综合楼供暖一层平面图，图8为供暖 二层平面图，图9为供暖系统图1）本工程采用低温水供暖，供回水温度 为70～95 ℃；（2）系统采用上分下回单管顺流式；（3）管道采用焊接钢管，DN32以下为丝扣 连接，DN32以上为焊接；（4）散热器选用铸铁四柱813型，每组散热 器设手动放气阀；《建筑装饰设备》22*（5）集气罐采用《采暖通风国家标准图集 》N103中Ⅰ型卧式集气阀；（6）明装管道和散热器等设备，附件及支 架等刷红丹防锈漆两遍，银粉两遍；（7）室内地沟断面尺寸为500 mm×500 mm ，地沟内管道刷防锈漆两遍，50 mm厚岩棉保 温，外缠玻璃纤维布；（8）图中未注明管径的立管均为DN20，支 管为DN15；（9）其余未说明部分，按施工及验收规范 有关规定进行。
《建筑装饰设备》23*2.3.2 采暖施工图图图7 供暖一层层平面图图《建筑装饰设备》24*2.3.2 采暖施工图图图8 供暖二层层平面图图《建筑装饰设备》25*2.3.2 采暖施工图图图9 供暖系统图统图《建筑装饰设备》26*三、 室内采暖施工图的识读1.平面图识读平面图的主要目的是了解管道、设备及附 件的平面位置和规格、数量等在一层平面图(见图7)中，热力入口设在靠近 ⑥轴右侧位置，供、回水干管管径均为DN50供 水干管引入室内后，在地沟内敷设，地沟断面尺寸 为500 mm×500 mm主立管设在建筑比例⑦轴处 回水干管分成两个分支环路，右侧分支连接共7 根立管，左侧分支连接共8根立管回水干管在过 门和厕所内局部做地沟 《建筑装饰设备》27*在二层平面图(见图8)中，从供水主立管 轴 和⑦轴交界处分为左、右两个分支环路，分别向 各立管供水，末端干管分别设置卧式集气罐，型 号详见说明，放气管管径为DN15，引至二层水池 建筑物内各房间散热器均设置在外墙窗下 一层走廊、楼梯间因有外门，散热器设在靠近外 门内墙处；二层设在外窗下散热器为铸铁四柱 813型(见设计说明)，各组片数标注在散热器旁。
《建筑装饰设备》28*2.系统图阅读供暖系统图时，一般从热力入口起，先弄 清干管的走向，再逐一看各立、支管参照图9，系统热力入口供、回水干管均为 DN50，并设同规格阀门，标高为-0.900 m引入室 内后，供水干管标高为-0.300 m，有0.003上升的坡 度，经主立管引到二层后，分为两个分支，分流后 设阀门两分支环路起点标高均为6.500 m，坡度 为0.003，供水干管始端为最高点，分别设卧式集 气罐，通过DN15放气管引至二层水池，出口处设 阀门《建筑装饰设备》29*各立管采用单管顺流式，上下端设阀门图 中未标注的立、支管管径详见设计说明(立管为 DN20，支管为DN15)回水干管同样分为两个分支，在地面以上明 装，起点标高为0.100 m，有0.003沿水流方向下降 的坡度设在局部地沟内的管道，末端为最低点 ，并设泄水丝堵两分支环路汇合前设阀门，汇 合后进入地沟，回水排至室外《建筑装饰设备》30*2.3.3 室内供暖施工图的识读图图7 供暖一层层平面图图《建筑装饰设备》31*2.3.3 室内供暖施工图的识读图图8 供暖二层层平面图图《建筑装饰设备》32*2.3.3 室内供暖施工图的识读图9 供暖系统图 《建筑装饰设备》33*室内供暖施工图的识读采 暖 平 面 图《建筑装饰设备》34*室内供暖施工图的识读采暖系统图《建筑装饰设备》35*祝同学们《建筑装饰设备》。
