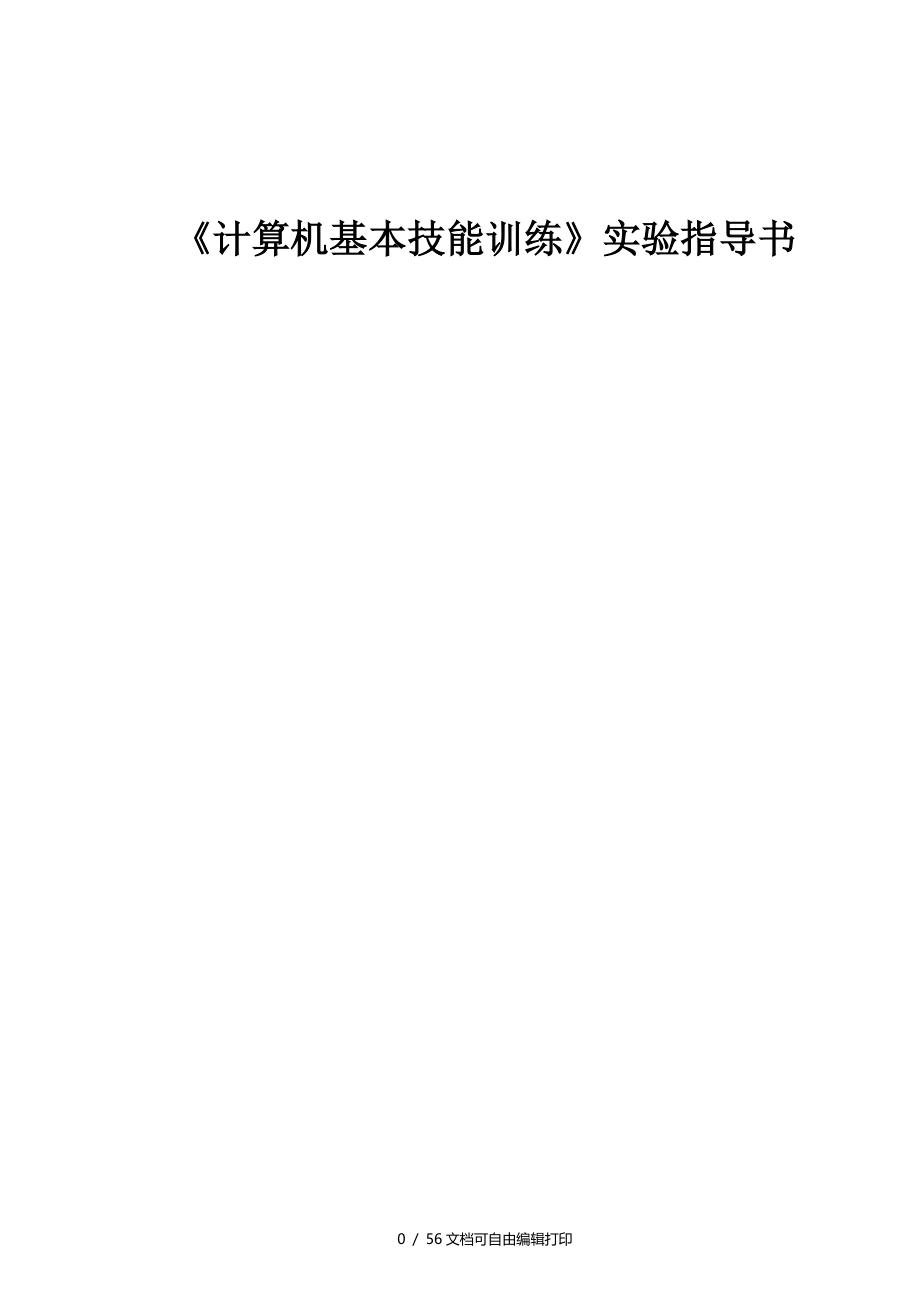

《计算机基本技能训练》实验指导书 / 文档可自由编辑打印目 录第一部分 实验基础知识概述1.1实验环境介绍 11.2微型计算机系统的组成 21.2.1计算机硬件 21.2.2计算机软件 21.3计算机硬件基本知识介绍 31.3.1 微型计算机的逻辑结构 31.3.2计算机的硬件结构 41.4 计算机系统故障检测与维护知识 411.4.1 计算机故障的检测原则 411.4.2 计算机故障的检测步骤 411.4.3 计算机故障检测的基本方法 421.4.4 计算机系统主要部件的日常维护 431.4.5 计算机系统主要部件的故障维护 441.4.6计算机系统软故障的维护 521.5计算机操作系统知识介绍 531.5.1计算机操作系统概述 531.5.2常用微机操作系统 551.6计算机常用应用软件介绍 591.6.1办公自动化软件 591.6.2常用工具软件 59第二部分 实验要求2.1 实验过程要求 612.2 实验报告要求 622.2.1实验报告书写格式 622.2.2实验报告范例 622.3 实验成绩评价标准 642.3.1 实验成绩评价结构及比例 642.3.2 考核方式 642.3.3 评价标准及考核方式细则的确定 642.4 实验内容与要求 65第三部分 实验内容3.1 计算机硬件实验 683.1.1 计算机硬件认识实验 683.1.2 计算机硬件拆装实验 703.1.3 计算机硬件维护与故障排除实验 723.2 计算机系统实验 733.2.1 计算机操作系统的安装 743.2.2 CMOS参数设置及硬盘的分区与格式化 753.2.3 计算机系统软件维护与测试实验 763.3 操作系统操作实验 773.3.1 Windows XP的基本操作 793.3.2 文件和文件夹的操作 883.3.3 Windows的其他操作 923.4 文字处理软件应用实验 953.4.1 文档的基本操作 973.4.2 文档的排版 993.4.3 利用文字处理软件进行表格制作实验 1023.4.4 图形及页面排版 1053.4.5 邮件合并和宏 1083.5 电子表格软件应用实验 1113.5.1 工作表的建立 1133.5.2 表的编辑和格式化 1163.5.3 数据图表化 1193.5.4 数据管理及页面设置 1243.6 演示软件应用实验 1273.6.1 利用PowerPoint 2003制作演示文稿 1293.7 网络基础实验 1353.7.1网上浏览实验 1373.7.2 电子邮件收发实验 1393.8 网页设计实验 1433.8.1 简单网页设计 1453.8.2 利用FrontPage2003进行网页设计 149参考资料 153第一部分 实验基础知识概述1.1实验环境介绍 计算机基本技能训练是计算机科学与技术及相关专业学生认识计算机、了解计算机、应用计算机的一门基础性实验。
全部实验内容一般分别在三个实验室完成计算机硬件实验在“计算机拆装实验室”完成，该实验室主要由各种型号规格PC机组成，供进行计算机硬件认识实验、计算机硬件拆装实验、计算机维护与故障排除实验计算机操作系统安装实验主要在“计算机操作系统实验室”进行，该实验室主要由PC机组成计算机操作系统操作实验及其他应用软件操作实验根据需要另行安排实验室，主要实验环境为PC机、OFFICE2003软件包等1.2微型计算机系统的组成微型计算机简称微机，也称为个人计算机（PC机）一个完整的微型计算机系统是由软件系统和硬件系统两部分组成的如图1.2.1所示1.2.1计算机硬件 指组成一台计算机的各种物理装置，它们由各种实在的器件所组成直观地看，计算机硬件是一大堆设备，它们是计算机进行工作的物质基础1.2.2计算机软件 指在硬件设备上运行的各种程序、数据以及有关的资料程序实际上是用于指挥计算机执行各种动作以便完成指定任务的指令集合图1.2.1微型计算机的组成1.3计算机硬件基本知识介绍1.3.1 微型计算机的逻辑结构从发明计算机至今的50多年，尽管其在规模、速度、性能、应用领域等方面取得了巨大的进展，但其基本结构仍然是按照冯·诺依曼（John Von Neumann）提出的“存储程序方式”原理设计的，故称为冯·诺依曼计算机。
其基本思想是，计算机至少应具备以下五种部件才能完成用户所需的基本功能即：输入设备，存储器，运算器，输出设备，控制器等1、中央处理器主要包括运算器和控制器两个部件运算器负责对数据进行算术和逻辑运算（即对数据进行加工处理）；控制器负责对程序所规定的指令进行分析，控制并协调输入、输出操作或对内存的访问通常，运算器和控制器被合成在一块集成电路芯片上，这就是人们常说的CPU（Central Processing Unit）芯片中央处理器是计算机系统的核心，计算机发生的所有动作都是受CPU控制的 2、存储器负责存储程序和数据，并根据控制命令提供这些程序和数据存储器是计算机的记忆部件，用于存放计算机进行信息处理所必须的原始数据、中间结果、最后结果以及指示计算机工作的程序计算机的存储器分为内存（储器）和外存（储器）内存又称为主存CPU与内存合在一起一般称为主机外存又称辅助存储器（辅存）外存储器的容量一般都比较大，而且可以移动，便于不同计算机之间进行信息交流常用的外存有磁盘、光盘和磁带等最常用的是磁盘，磁盘又分为硬盘和软盘目前，USB闪存的普及，使得软盘有被淘汰的趋势 3、输入设备输入设备负责把用户的信息（包括程序和数据）输入到计算机中。
输入设备是外界向计算机传送信息的装置在微型计算机系统中，最常用的输入设备有键盘和鼠标4、输出设备输出设备负责将计算机中的信息（包括程序和数据）传送到外部媒介供用户查看或保存输出设备的作用是将计算机处理的结果传送到外部媒介，并转化成某种为人们所需要的表示形式例如，将计算机中的程序、程序运行结果、图形、录入的文章等在显示器上显示出来，或者用打印机打印出来最常用的输出设备是显示器和打印机1.3.2计算机的硬件结构图1.3.1从外部看到的计算机系统一、主机主机箱里包括主板、CPU、电源、软盘驱动器、硬盘驱动器、光盘驱动器和插图1.3.2从内部看计算机在总线扩展槽上的各种系统功能扩展卡 二、主板主板称为主机板或系统板（System Board）、母板它是一块多层印制电路板，按其结构分为AT主板和ATX主板，按其大小分为标准板、Baby、Micro板等几种PCI插槽主板是微机系统中最重要的部件之一，是整个微机系统工作的基础主板几乎图1..3.3 SLOT1主板都是模块化的设计，分为许多个功能块，每个功能块由一些芯片或元件来完成主板由以下几个部分组成：CPU插槽（插座）、内存插槽、高速缓存、局部总线和扩展总线、硬盘、软驱、串口、并口等外设接口、时钟和CMOS、主板BIOS、控制芯片等。
因CPU的安装方式不同，又分为有两种类型，如图1.3.3所示是一款CPU为插槽式主板，图1.3.4所示是一款CPU为插座式主板通常，把不插CPU、内存条、控制卡的主板称为裸板 （1）芯片组主板上还有两个重要的控制芯片，一块在PCI插槽旁边，另一个在CPU旁边（通常带散热片），我们称之为南桥、北桥芯片它们是控制局部总线和内存的，各种扩展卡都由它们来控制；也就是说CPU对其它设备的控制都是通过它们来完成的芯片组（Chipset）可以说是主板的灵魂，它决定着主板的性能评定主板的性能首先要看它选用什么样的芯片组，因为它决定了主板使用什么样的外部频率；可以使用的内存有多少，是什么种类；Cache能对内存提供多大的缓冲；支持的Cache数量；各种主要总线以及输出模式等图1.3.4 SOCKET370主板常见的主板芯片组主要是Intel、VIA、SiS、ALi、nVIDIA、ATi等芯片组厂商的产品如Intel i875芯片组 、Intel i955芯片组、SiS741芯片组和nForce2芯片组等 （2）CPU插座CPU插座主要分为Socket系列和Slot系列Socket系列CPU插座采用ZIF(Zero Insert Force)标准，即零阻力插座。
在插座旁边有一个杠杆，拉起杠杆，CPU的每一个针脚就可以轻松地插进插座的每一个孔位里，然后把杠杆压回原来的位置，就可将CPU固定住 Slot系列是采用一种插槽的形式，看上去像主板上常见的扩展槽一样 （3）总线扩展槽 总线是计算机中传输数据信号的通道总线扩展槽是主板中负责对外的连接通道，任何外界的接口卡，例如，显卡、声卡、网卡等都要插在扩展槽上才能够与主板沟通，输出图像和声音主板上常见的总线扩展槽有ISA和PCI（现在市面上的主板已经不带ISA扩展槽） n PCI扩展槽 PCI用于解决外部设备接口的总线PCI总线是一种不依附于某个具体处理器的局部总线从结构上看，PCI是在CPU和外设之间插入的一级总线，具体由一个桥接电路实现对这一层的管理，并实现上下之间的接口以协调数据的传送与ISA扩展槽相比，PCI扩展槽的长度更短，颜色一般为白色，通常用来安装声卡、内置Modem和网卡等图1.3.5 PCI插槽 n AGP接口插槽 AGP专门用于高速处理图像AGP不是一种总线，因为它是点对点连接，即连接控制芯片和AGP显示卡AGP在主内存与显示卡之间提供了一条直接的通道，使得3D图形数据越过PCI总线，直接送入显示子系统。
这样就能突破由于PCI总线形成的系统瓶颈，从而达到高性能3D图形的描绘功能AGP标准可以让显卡通过专用的AGP接口调用系统主内存做显示内存，是一种解决显卡板载显示内存不足的廉价解决方案 AGP插槽的形状与PCI扩展槽相似，为褐色 AGP只能插显卡，因此在主板上AGP接口只有一个目前AGP端口标准已经由原来的AGP 1×发展到AGP 8×，其对应的数据传输率为266Mbps、266Mbps×8，现在主板大都采用AGP 8×接口，配合AGP 8×的显示卡，大大提高了电脑的3D处理能力 （4）内存插槽 内存插槽的作用是安装内存条插槽的线数与内存条的引脚数一一对应，线数越多插槽越长 所谓多少“线”是指内存条与主板插接时有多少个接点内存插槽有30线、72线、168线和184线等，现在均采用168线 内存插槽还可分为SIMM插槽、DIMM插槽和RIMM插槽，SIMM插槽配合使用SDRAM内存；DIMM插槽配合使用DDR内存，多为168线；184线RIMM插槽专门配合RDRAM内存使用图1.3.6 DIMM插槽图1.3.7 RIMM插槽图1.3.8 SIMM插槽 （5）BIOS BIOS（Basic Input Output System，基本输入输出系统），它的全称是ROM BIOS，即只读存储器基本输入输出系统。
是安装在主板上的一个ROM芯片，其中保存有微机系统最重要的基本输。
