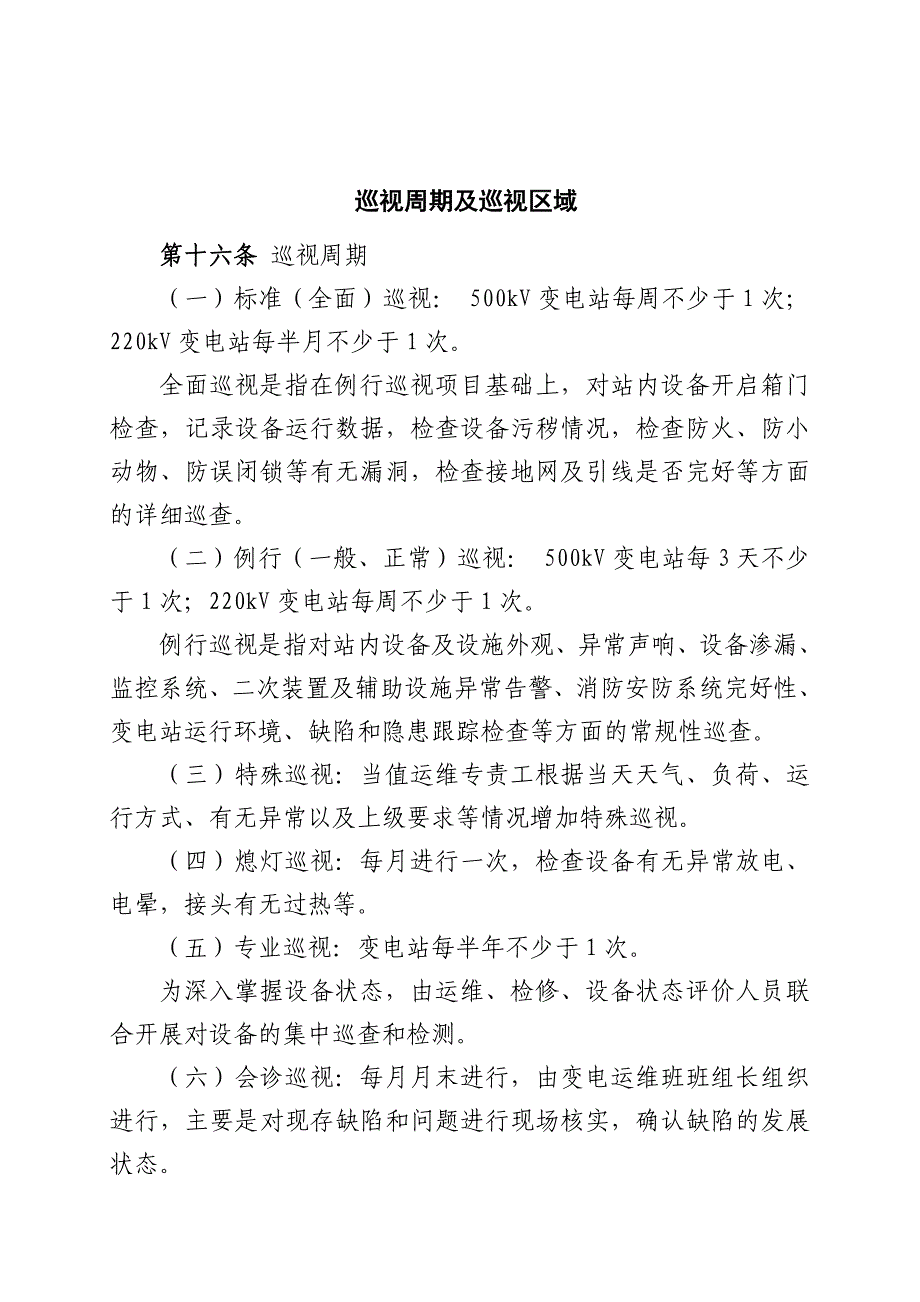

巡视周期及巡视区域第十六条 巡视周期（一）标准（全面）巡视： 500kV变电站每周不少于1次；220kV变电站每半月不少于1次全面巡视是指在例行巡视项目基础上，对站内设备开启箱门检查，记录设备运行数据，检查设备污秽情况，检查防火、防小动物、防误闭锁等有无漏洞，检查接地网及引线是否完好等方面的详细巡查二）例行（一般、正常）巡视： 500kV变电站每3天不少于1次；220kV变电站每周不少于1次例行巡视是指对站内设备及设施外观、异常声响、设备渗漏、监控系统、二次装置及辅助设施异常告警、消防安防系统完好性、变电站运行环境、缺陷和隐患跟踪检查等方面的常规性巡查三）特殊巡视：当值运维专责工根据当天天气、负荷、运行方式、有无异常以及上级要求等情况增加特殊巡视四）熄灯巡视：每月进行一次，检查设备有无异常放电、电晕，接头有无过热等五）专业巡视：变电站每半年不少于1次为深入掌握设备状态，由运维、检修、设备状态评价人员联合开展对设备的集中巡查和检测六）会诊巡视：每月月末进行，由变电运维班班组长组织进行，主要是对现存缺陷和问题进行现场核实，确认缺陷的发展状态七）交接班巡视，按《交接班规范》执行，指变电运维班每次交接班时进行的检查巡视，主要是利用监控系统或OPEN3000系统对所辖变电站的运行方式、监控数据进行检查，根据负荷发展情况确认是否增加特巡和测温工作。
第十七条 遇有以下情况进行特巡（一）5级及以上大风后；（根据天气预报或风速测量结果）（二）暴雨前后；（三）冰雪、冰雹、大雾；（四）新设备投入运行后72小时内；（五）设备经过检修、改造或长期停运后重新投入系统运行后24小时内；（六）设备缺陷有发展时；（七）异常情况下的巡视，主要是指：过负荷或负荷剧增、超温、设备发热、系统冲击、跳闸等；（八）上级通知需要特巡的其他情况第十八条 变电运维班班组长每月组织一次所辖变电站会诊巡视，并将检查结果记入运行日志 第五章 巡视检查项目及标准第三十条 GIS设备巡视检查项目和标准设备名称序号检查项目标 准GIS1设备标识1.设备名称、调度编号清晰，无损坏2.相序清晰，无脱落、变色3.外观无脏污、锈蚀、起皮掉色2外观检查1.无变形、无锈蚀、连接无松动2.传动元件的轴、销齐全无脱落，无卡涩、弯曲、变形、锈蚀3.各刀闸传动杆与螺栓之间定位标识无跑位现象4.箱门关闭严密；无异音、无气味5.外置SF6 导气管黄色警示标记、补气阀门红色警示标记清晰6.外壳、扶手端子等处无过热变色，无异常气味7.线排槽盖齐全完整，闭合严密3气室压力1.各个气室压力数值与额定值相比无明显变化，如发生明显变化时应记录压力值，并跟踪检查（气体压力表指示在标有明显的压力上、下限之间）2.各气室补气阀在关闭状态，联通气阀在全开状态，有转向指示；各气室的表计有气室编号4闭锁完好、齐全、无锈蚀。
5位置指示器1.分、合闸位置指示器与实际运行方式相符，分、合闸位置指示颜色清晰2. 实际分、合位置与机械、监控机及五防系统电气指示相一致，位置信号颜色显示正确（红色为合闸，绿色为分闸）6套管1.法兰连接牢固，无松动裂纹2.瓷质部分清洁，无断裂、裂纹、损伤、放电现象3.RTV 涂层不应有破裂、起皱、鼓泡、脱落现象4.均压环完整、牢固，无异常可见电晕5.引线无散股、断股，接线板紧固，螺栓无松动、脱落7避雷器1.内部无放电响声，泄漏电流值在允许范围内；并记录泄漏电流值和动作次数2．引线无散股、断股，接线板紧固，螺栓无松动、脱落8带电显示器线路带电时指示灯亮，线路不带电指示灯灭9防爆装置防护罩无异样，其释放出口无障碍物，防爆膜无破裂10汇控柜1.控制、电源小开关、压板投入位置正确，断路器及隔离开关“远方/当地”把手至于“远方”位置，无异常信号发出，二次标识清晰2.继电器外壳完整、安装牢固，二次线无松脱及发热现象，照明指示灯能正常投入3.连锁位置投入，开关、刀闸位置指示灯与实际位置一致4.孔洞封堵严密，柜内清洁，无异味5.箱门开启灵活、关闭严密并上锁；通风孔畅通，无凝露、生锈6. 驱潮加热装置能根据环境温度变化按照规定投退7.检查核对开关操作次数11接地1.螺栓压接紧密，无锈蚀、脱焊，箱门接地牢固2.黄绿相间的接地标识清晰，无脱落、变色12设备室1.通风系统能正常启动运转 2.氧量仪指示大于18%，SF6气体含量不大于1000mL/L，无异音、气味及异常报警信号13基础无下沉、倾斜、移位，铁件无锈蚀、脱焊第三十一条 SF6断路器巡视检查项目和标准设备名称序号检查项目标 准SF6断路器 1设备标识1.设备名称、调度编号清晰，无损坏2.相序清晰，无脱落、变色3.外观无脏污、锈蚀、起皮掉色2套管、绝缘子1.法兰连接牢固，无松动裂纹2.瓷质部分清洁，无断裂、裂纹、损伤、放电现象3.RTV 涂层不应有破裂、起皱、鼓泡、脱落现象4.均压环完整、牢固，无可见电晕3断路器状态（分、合闸位置指示器）1.分、合闸位置指示器与实际运行方式相符，位置指示颜色清晰2.实际分、合位置与机械、监控机及五防系统电气指示相一致，位置信号颜色显示正确（红色为合闸，绿色为分闸）3.检查核对开关操作次数4主导流部分（软连接及各导流压接点）1.软连接及各导流压接点无过热及变色发红现象2.引线无断股、松股、过紧、过松现象，无烧伤痕迹3.线夹无发热、裂纹4.内部无噪声和放电声5．接线板紧固，螺栓无松动、脱落。
5控制、信号电源1.控制、信号电源投入，无异常信号发出6SF6气体压力表或密度表1.表计无破损，无渗漏，防雨罩安装牢固2.各个气室压力数值与额定值相比无明显变化，如发生明显变化时应记录压力值，并跟踪检查压力数值（气体压力表指示在标有明显的压力上、下限之间）3.检查环境温度，如温度下降超过允许范围，应启用加热器，以防SF6气体液化4.各气体通道、连接头无漏气声、振动声及异味，固定牢固，管道上无杂物7汇控柜、端子箱1.控制、电源小开关、压板投入位置正确，断路器及隔离开关“远方/当地”把手至于“远方”位置，无异常信号发出，二次标识清晰2.控制、电源小开关、压板名称标志齐全，各元件完好，照明指示灯能正常投入3.孔洞封堵严密，箱门开启灵活、关闭严密，无变形锈蚀，接地牢固4.内部清洁，无异常气味、无结露5.交、直流小母线标示清晰明确6.继电器外壳完整、安装牢固，二次线无松脱及发热现象7.驱潮加热装置能根据环境温度变化按照规定投退8各连杆、传动机构1.无弯曲、变形、锈蚀，轴销齐全9接地1.螺栓压接紧密，无锈蚀、脱焊2.黄绿相间的接地标识清晰，无脱落、变色10基础无下沉、倾斜、移位，铁件无锈蚀、脱焊第三十二条 油断路器巡视检查项目和标准设备名称序号检查项目标 准油断路器1设备标识1.设备名称、调度编号清晰，无损坏2.相序清晰，无脱落、变色2本体1.无渗漏油、无锈蚀、无放电、无脏污、无异音或放电声2.防雨帽安装牢固3.喷油孔薄膜完整，无喷油4.机构箱内的“远方/当地”切换手把至于“远方”位置3套管、绝缘子1.法兰连接牢固，无松动裂纹2.瓷质部分清洁，无断裂、裂纹、损伤、放电现象3.RTV 涂层不应有破裂、起皱、鼓泡、脱落现象4.均压环完整、牢固，无可见电晕4引线连接部位1.软连接及各导流压接点无过热及变色发红现象2.引线无断股、松股、过紧、过松现象，无烧伤痕迹3.线夹无发热、裂纹4.接线板紧固，螺栓无松动、脱落。
5放油阀关闭严密，无渗漏6绝缘油1.油色透明，不发黑2.冬季油位不低于油标的1/3，夏季不高于油标的4/57位置指示器1.分、合闸位置指示器与实际运行方式相符，分、合闸位置指示颜色清晰2. 实际分、合位置与机械、监控机及五防系统电气指示相一致，位置信号颜色显示正确（红色为合闸，绿色为分闸）3.检查核对开关操作次数8连杆、转轴、拐臂无裂纹、 变形、锈蚀，轴销齐全9端子箱1.控制、电源小开关、压板投入位置正确，断路器及隔离开关“远方/当地”把手至于“远方”位置，无异常信号发出，二次标识清晰2.控制、电源小开关、压板名称标志齐全，各元件完好，照明指示灯能正常投入3.孔洞封堵严密，箱门开启灵活、关闭严密，无变形锈蚀，接地牢固4.内部清洁，无异常气味、无结露5.交、直流小母线标示清晰明确6.继电器外壳完整、安装牢固，二次线无松脱及发热现象7.驱潮加热装置能根据环境温度变化按照规定投退10接地1.螺栓压接紧密，无锈蚀、脱焊2.黄绿相间的接地标识清晰，无脱落、变色11基础无下沉、倾斜、移位，铁件无锈蚀、脱焊第三十三条 真空断路器巡视检查项目和标准设备名称序号检查项目标 准真空断路器1设备标识1.设备名称、调度编号清晰，无损坏2.相序清晰，无脱落、变色3.外观无脏污、锈蚀、起皮掉色2灭弧室无放电、无异音或放电声、无破损、无变色3绝缘子1.法兰连接牢固，无松动裂纹2.瓷质部分清洁，无断裂、裂纹、损伤、放电现象3.RTV 涂层不应有破裂、起皱、鼓泡、脱落现象4.均压环完整、牢固，无可见电晕4绝缘拉杆完好、无裂纹。
5各连杆、转轴、拐臂无裂纹、 变形、锈蚀，轴销齐全6引线连接部位1.软连接及各导流压接点无过热及变色发红现象2.引线无断股、松股、过紧、过松现象，无烧伤痕迹3.线夹无发热、裂纹4.接线板紧固，螺栓无松动、脱落7位置指示器1.分、合闸位置指示器与实际运行方式相符，分、合闸位置指示颜色清晰2. 实际分、合位置与机械、监控机及五防系统电气指示相一致，位置信号颜色显示正确（红色为合闸，绿色为分闸）3. 检查核对开关操作次数8端子箱1.控制、电源小开关、压板投入位置正确，断路器及隔离开关“远方/当地”把手至于“远方”位置，无异常信号发出，二次标识清晰2.控制、电源小开关、压板名称标志齐全，各元件完好，照明指示灯能正常投入3.孔洞封堵严密，箱门开启灵活、关闭严密，无变形锈蚀，接地牢固4.内部清洁，无异常气味、无结露5.交、直流小母线标示清晰明确6.继电器外壳完整、安装牢固，二次线无松脱及发热现象7.驱潮加热装置能根据环境温度变化按照规定投退9接地1.螺栓压接紧密，无锈蚀、脱焊2.黄绿相间的接地标识清晰，无脱落、变色10基础1.无下沉、倾斜、移位，铁件无锈蚀、脱焊第三十四条 高压开关柜巡视检查项目和标准设备名称序号检查项目标 准高压开关柜1设备标识1.设备名称、调度编号清晰，无损坏2.相序漆清晰，无脱落、变色2外观检查1.屏体表面整洁、无脏污、锈蚀、起皮掉色2.无异音或放电声、无过热、无变形、无异常气味3.屏体固定、接地牢固，锁具锁入4.屏面观察窗玻璃完好清洁3表计1.机构压力数值在额定值范围之内，气体压力表指示在标有明显的压力上、下限之间2.电流、功率表指示符合实际运行状态4操作方式切换开关“。
