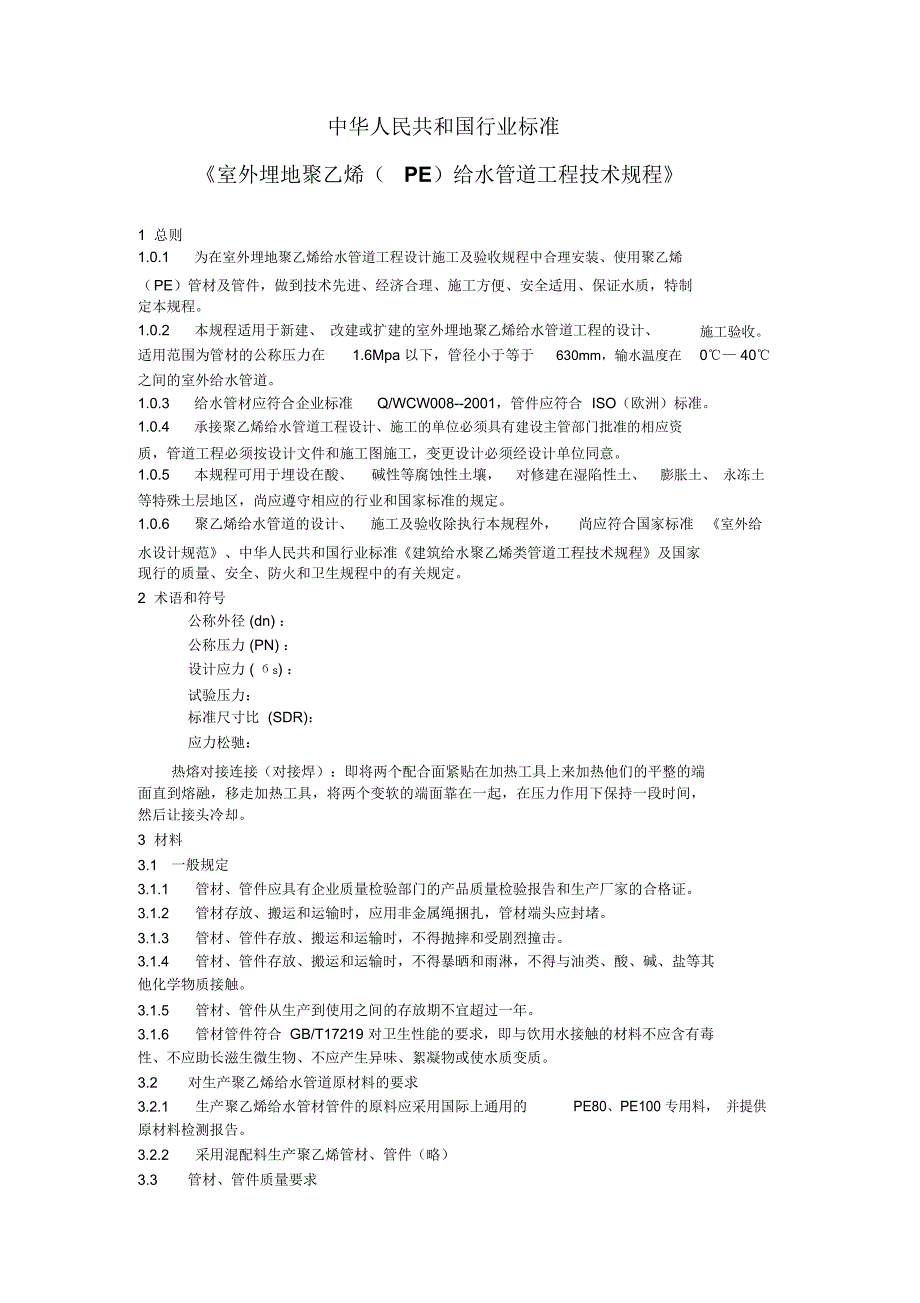

中华人民共和国行业标准《室外埋地聚乙烯（ PE）给水管道工程技术规程》1 总则1.0.1 为在室外埋地聚乙烯给水管道工程设计施工及验收规程中合理安装、使用聚乙烯（ PE）管材及管件，做到技术先进、经济合理、施工方便、安全适用、保证水质，特制定本规程1.0.2 本规程适用于新建、 改建或扩建的室外埋地聚乙烯给水管道工程的设计、适用范围为管材的公称压力在 1.6Mpa 以下，管径小于等于 630mm，输水温度在之间的室外给水管道施工验收0℃— 40℃1.0.3 给水管材应符合企业标准 Q/WCW008--2001，管件应符合 ISO（欧洲）标准1.0.4 承接聚乙烯给水管道工程设计、施工的单位必须具有建设主管部门批准的相应资质，管道工程必须按设计文件和施工图施工，变更设计必须经设计单位同意1.0.5 本规程可用于埋设在酸、 碱性等腐蚀性土壤， 对修建在湿陷性土、 膨胀土、 永冻土等特殊土层地区，尚应遵守相应的行业和国家标准的规定1.0.6 聚乙烯给水管道的设计、 施工及验收除执行本规程外， 尚应符合国家标准 《室外给水设计规范》、中华人民共和国行业标准《建筑给水聚乙烯类管道工程技术规程》及国家现行的质量、安全、防火和卫生规程中的有关规定。
2 术语和符号公称外径 (dn) ：公称压力 (PN) ：设计应力 ( бS) ：试验压力：标准尺寸比 (SDR)：应力松驰：热熔对接连接（对接焊）：即将两个配合面紧贴在加热工具上来加热他们的平整的端面直到熔融，移走加热工具，将两个变软的端面靠在一起，在压力作用下保持一段时间，然后让接头冷却3 材料3.1一般规定3.1.1管材、管件应具有企业质量检验部门的产品质量检验报告和生产厂家的合格证3.1.2管材存放、搬运和运输时，应用非金属绳捆扎，管材端头应封堵3.1.3管材、管件存放、搬运和运输时，不得抛摔和受剧烈撞击3.1.4管材、管件存放、搬运和运输时，不得暴晒和雨淋，不得与油类、酸、碱、盐等其他化学物质接触3.1.5管材、管件从生产到使用之间的存放期不宜超过一年3.1.6管材管件符合 GB/T17219 对卫生性能的要求，即与饮用水接触的材料不应含有毒性、不应助长滋生微生物、不应产生异味、絮凝物或使水质变质3.2对生产聚乙烯给水管道原材料的要求3.2.1生产聚乙烯给水管材管件的原料应采用国际上通用的PE80、PE100 专用料， 并提供原材料检测报告3.2.2采用混配料生产聚乙烯管材、管件（略）3.3管材、管件质量要求3.3.1 埋地给水用聚乙烯管材应符合《给水用聚乙烯管材》 Q/WCW008--2001。
3.3.2 埋地给水用聚乙烯管件应符合欧洲《给水用聚乙烯管件》标准，1 ）管材、管件连接中有一个以上的管件熔接在管材上2 ）管材管件的压力等级和材料等级应相同3）连接件中的管件物理、力学性能应满足《给水用聚乙烯管材》Q/WCW008--2001中对物理、力学性能要求3.3.3管材管件连接系统压力要求1）将管材管件按连接要求进行对接焊连接或机械连接（具体参考ISO11413、 11414）2 ）应按欧共体标准对系统进行如下内容试验对接焊接头焊接性能80 ℃ 静液压强度耐拉力按 ISO13953电熔接头性能内压作用下的密封性弯曲作用下的密封性（管径不大于 63mm）外压试验（仅对于电熔机械接头）拉拔力试验3.3.4 对金属管件的要求与聚乙烯管材连接的金属管件其承压能力应为管材承压能力的1.25倍3.4管材、管件的存放3.4.1管材管件应存放在通风良好，温度不超过40℃的库房或简易棚内3.4.2管材应水平堆放在平整的支撑物或地面上，堆放高度不宜超过1.5m，当管材捆扎成 1m× 1m的方捆，并且两侧加支撑保护时，堆放高度可适当提高，但不宜超过3m管件应逐层叠放整齐，应确保不倒塌，并易于拿取及管理。
3.4.3 管材、管件在户外临时堆放时，应有遮盖物3.4.4 管材存放时，应将不同直径和不同壁厚的管材分别堆放受条件限制不能实现时，应将较大直径和较大壁厚的管材放在底部，并做好标记3.5搬运3.5.1管材运输时，必须用非金属绳吊装3.5.2管材管件搬运时，应小心轻放，排列整齐，不得抛摔和沿地拖拽3.5.3寒冷天搬运管材、管件时，严禁剧烈撞击3.6运输3.6.1车辆运输管材时，应放置在平底车上；船运时，应放置在平坦的船舱内运输时，全部直管应设有支撑，盘管应叠放整齐直管和盘管均应捆扎、固定，避免相互碰撞堆放处不应有可能损伤管材的尖凸物3.6.2 管材运输时，应按箱逐层叠放整齐，并固定牢靠3.6.3 管材、管件运输途中，应有遮盖物，避免暴晒和雨淋4 设计4.1压力等级和温度修正4.1.1聚乙烯管材各种等级材料其壁厚、公称压力、规格尺寸（略）等级材料选用应根据综合技术经济比较确定4.1.2管材、管件压力等级应根据管网最大工作压力选用管材的压力有 0.6Mpa、0.8Mpa、1.0Mpa 、 1.25Mpa、1.6Mpa 几种压力供选择4.1.3聚乙烯给水管道工作环境温度在 -20 ℃— 40℃，输水温度在 0℃— 40℃之间。
4.1.4 管道输水温度月平均最高温度大于 20℃± 2℃时应按表数（ f 1，最大工作压力 MOP=PN× f 1 计算）表 4.1.4 40 ℃以下温度的压力折减系数4.1.4 规定乘以压力折减系温度20℃25℃30℃35℃40℃压力折减1.0 0.93 0.87 0.8 0.74系数（ f 1）4.2管道布置4.2.1聚乙烯给水管道应埋于地下，不宜明设； 如确需局部露天敷设时，应选用黑色管或加套管，并采取相应的防护措施4.2.2 D≥ 200mm聚乙烯管道与建筑物、构筑物、电力电缆和其他管线的净距与管道埋深、施工条件等因素综合确定，应不小于表 4.2.2 规定表 4.2.2 管道与构筑物、管线水平距离构筑物及利害线名称水平净距离（ m）注铁路坡度>5.0建筑红线3.0聚乙烯管道中线与建 （购）筑物外墙皮之间的水平距离：d≤ 315mm3.0(1.0)d>315mm5.0(2.0)中、低压煤气管1.0次高压煤气管1.5高压煤气管2.0管道树木中心1.5电力电缆1.5高压电线支座3.0照明及通讯电缆1.0污水管1.5在采取有效措施后，上述规定可适当降低4.2.3聚乙烯给水管道与供热管道之间的距离，应根据供热管道在土壤中温度场的分布情况具体确定，以保证聚乙烯给水管道的土壤温度在40℃以下。
4.2.4聚乙烯给水管道与直径为630mm的供热管线之间的距离不应小于表4.2.4 的规定表 4.2.4聚乙烯给水管道与供热管之间的水平净距供热管种类净距（ m）注t<150 ℃直埋供热管道供热管3.0给水管埋深小于 2m回水管2.0t<150 ℃热水供热管道蒸汽供热管沟1.54.2.5聚乙烯给水管道与各类地下管道或设施的垂直净距不应小于表4.2.5 的规定表 4.2.5聚乙烯给水管道与各类地下管道或设施的垂直净距净距（ m）名称聚乙烯管道在该设施聚乙烯管道在该设施上方下方给水管——0.150.15燃气管排水管——0.150.20加套管电缆直埋0.500.50在导管内0.200.20t<150 ℃直埋供热管0.50 加套管1.30加套管t<150 ℃热水供热管道0.30加套管供热管道0.20 加套管或 0.40t<280 ℃蒸汽供热管沟1.00 加套管，套管有不允许降温措施可缩小铁路轨底————0.20加套管4.2.6聚乙烯给水管道不宜从建筑物下面穿越，如需穿越建筑物、 铁路、 高速公路等， 应设置钢筋混凝土或铸铁套管等防护措施，并取得有关部门的同意4.2.7聚乙烯给水管道埋设的最小管顶覆土厚度应符合下列规定：1）埋设在车行道下管顶埋深不得小于0.9m。
2）埋设在人行道下或管道支管不得小于0.75m3）埋设在绿化带下或居住区支管不得小于0.6m4 ）在永久性冻土或季节性冻土地层，管顶埋深应在冰冻线以下4.2.8 PE 管道在其它管道上部跨越时，应按设计规定进行地基处理，当设计无规定时，可参照《给水排水管道工程施工及验收教程》 GB50268— 97 规定处理4.2.9 管道按《室外给水设计规范》中第 5.0.23 条规定设置阀门、消火栓和排气阀 4.2.10 管网系统最高放气点或系统排水点应采用金属管段，金属管与管网连接应采用柔性密封填层的马鞍形法兰连接件4.2.11 与聚乙烯管道连接的机械接头应能抵抗 ISO10838— 1，2，3，中规定的端部荷载4.2.13 支管、进户管与已建管道、水表、阀门、其它材料的管道及附件的连接，应采用专用的转换接头4.3水力计算4.3.1单位长度管道沿程水头损失应按以下公式计算：L.V2h=λ2g. а当水温为 20℃时，水力坡降公式为：i=8.75× 10-4Q1.7614.761dj3式中： Q ——流量（ m/s ）dj——管道计算内径（ m）4.3.2de20mm— de630mm，PN0.6、PN0.8、 PN1.0 、 PN1.25 、 PN1.6 管道在各种流量时的单位长度水头损失，应按附录采用。
4.3.3管道局部阻力水头损失应按以下公式计算：2h=k。
