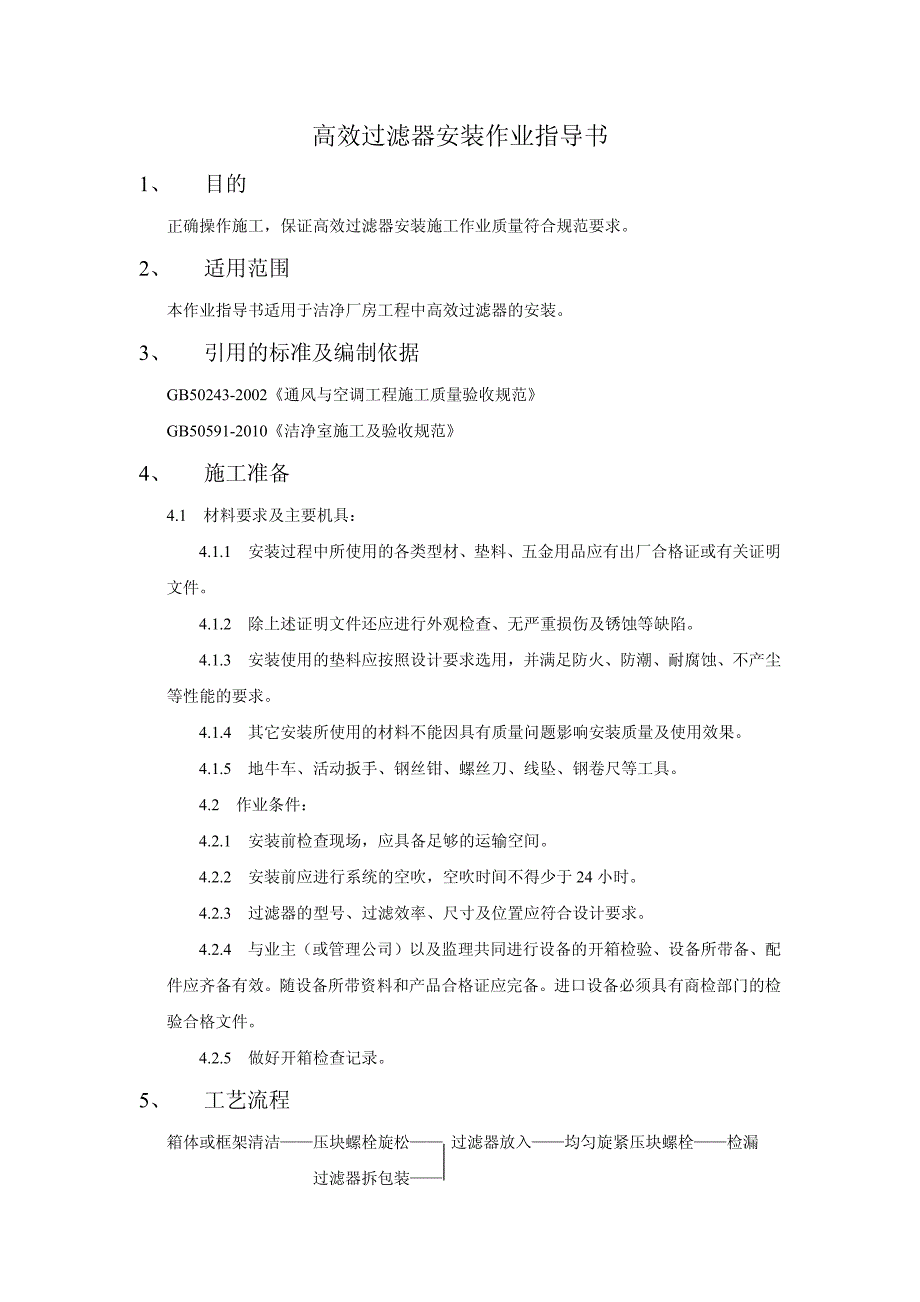

高效过滤器安装作业指导书 1、 目的 正确操作施工，保证高效过滤器安装施工作业质量符合规范要求 2、 适用范围 本作业指导书适用于洁净厂房工程中高效过滤器的安装 3、 引用的标准及编制依据 GB50243-2002《通风与空调工程施工质量验收规范》 GB50591-2010《洁净室施工及验收规范》 4、 施工准备 4.1 材料要求及主要机具： 4.1.1 安装过程中所使用的各类型材、垫料、五金用品应有出厂合格证或有关证明文件 4.1.2 除上述证明文件还应进行外观检查、无严重损伤及锈蚀等缺陷 4.1.3 安装使用的垫料应按照设计要求选用，并满足防火、防潮、耐腐蚀、不产尘等性能的要求 4.1.4 其它安装所使用的材料不能因具有质量问题影响安装质量及使用效果 4.1.5 地牛车、活动扳手、钢丝钳、螺丝刀、线坠、钢卷尺等工具 4.2 作业条件： 4.2.1 安装前检查现场，应具备足够的运输空间 4.2.2 安装前应进行系统的空吹，空吹时间不得少于24小时 4.2.3 过滤器的型号、过滤效率、尺寸及位置应符合设计要求 4.2.4 与业主（或管理公司）以及监理共同进行设备的开箱检验、设备所带备、配件应齐备有效。
随设备所带资料和产品合格证应完备进口设备必须具有商检部门的检验合格文件 4.2.5 做好开箱检查记录 5、 工艺流程 箱体或框架清洁——压块螺栓旋松—— 过滤器放入——均匀旋紧压块螺栓——检漏 过滤器拆包装—— 6、 操作程序以及技术要求 6.1 开箱检查： 6.1.1 会同建设单位、监理单位和设备供应商共同进行开箱检查 6.1.2 开箱前先核对箱号、数量是否与单据提供的相符然后对包装情况进行检查，有无损坏与受潮等 6.1.3 开箱后认真检查设备名称、规格、型号是否符合设计图纸要求产品说明书、合格证是否齐全 6.1.4 按照装箱清单和设备技术文件，检查主机附件、专用工具等是否齐全，设备表面有无缺陷、损坏、锈蚀、受潮等现象 6.1.5 将检验结果做好记录，参与开箱检查责任人员签字盖章，作为交接资料和设备技术档案依据 6.2 现场运输： 6.2.1 水平搬运时应尽量采用小拖车运输 6.2.2 垂直运输一般通过电梯或吊车进行，采用吊车运输时应制作临时框架进行保护 6.2.3 高效过滤器比较脆弱，运输时做好保护，禁止磕碰 6.3 高效过滤器安装： 高效过滤器应该在洁净室外拆除纸箱包装，保留塑料包装搬运至洁净室内，在安装的部位拆除塑料包装，操作人员应佩戴洁净手套，搬运时不得碰触过滤滤料，只准通过边框进行搬运。
高效过滤器放置时尽量采用立式放置，防止滤芯损坏 安装高效过滤器至少两人配合完成 安装时首先应将安装框架进行清洁，然后把固定过滤器的压块螺丝旋松，压块与框架之间的距离略大于过滤器的厚度，并将压块旋转至侧面 检查高效过滤器边框上的密封条是否完整，滤料是否有损坏，如有缺陷应进行修补将高效过滤器放入框架，旋转压块，使压块能拖住过滤器，然后均匀旋紧压块螺栓，使整个过滤器的受力均匀，不得出现翘角等缺陷 安装时要注意高效过滤器的气流方向，不得装反 液槽密封的高效过滤器，槽内密封液不得少于2/3槽深 最后应对高效过滤器进行检漏，一般采用粒子计数器进行检测将粒子计数器的采样口在过滤器的表面进行扫描，扫描应覆盖整个过滤面和四周的缝隙，检测滤料和边框是否有泄漏，重点是高效过滤器边框四周和框架接触的部位 7、 注意事项 7.1 高效过滤器必须在系统空吹，房间的彻底清洁工作已经结束后安装 7.2 高效过滤器的安装方向必须正确 7.3 如发生意外情况应马上报告有关部门领导，采取措施进行处理 7.4 高效过滤器应按出厂标志竖向搬运和存放于清洁室内，并应有防潮措施 8、 质量通病 安装时应注意的质量问题 表8-01 序号 常产生的质量问题 防 治 措 施 1 高效过滤器滤芯有泄漏 安装前细心检查，安装后发现泄漏应进行修补或更换2 高效过滤器与框架之间有泄漏 加强培训和责任心，严格按照操作工艺要求进行 9、 附表 9.1 进场设备检验记录表。
9.2 高效过滤器安装记录表 9.3 高效过滤器检漏记录表 9.4 中间验收记录。
