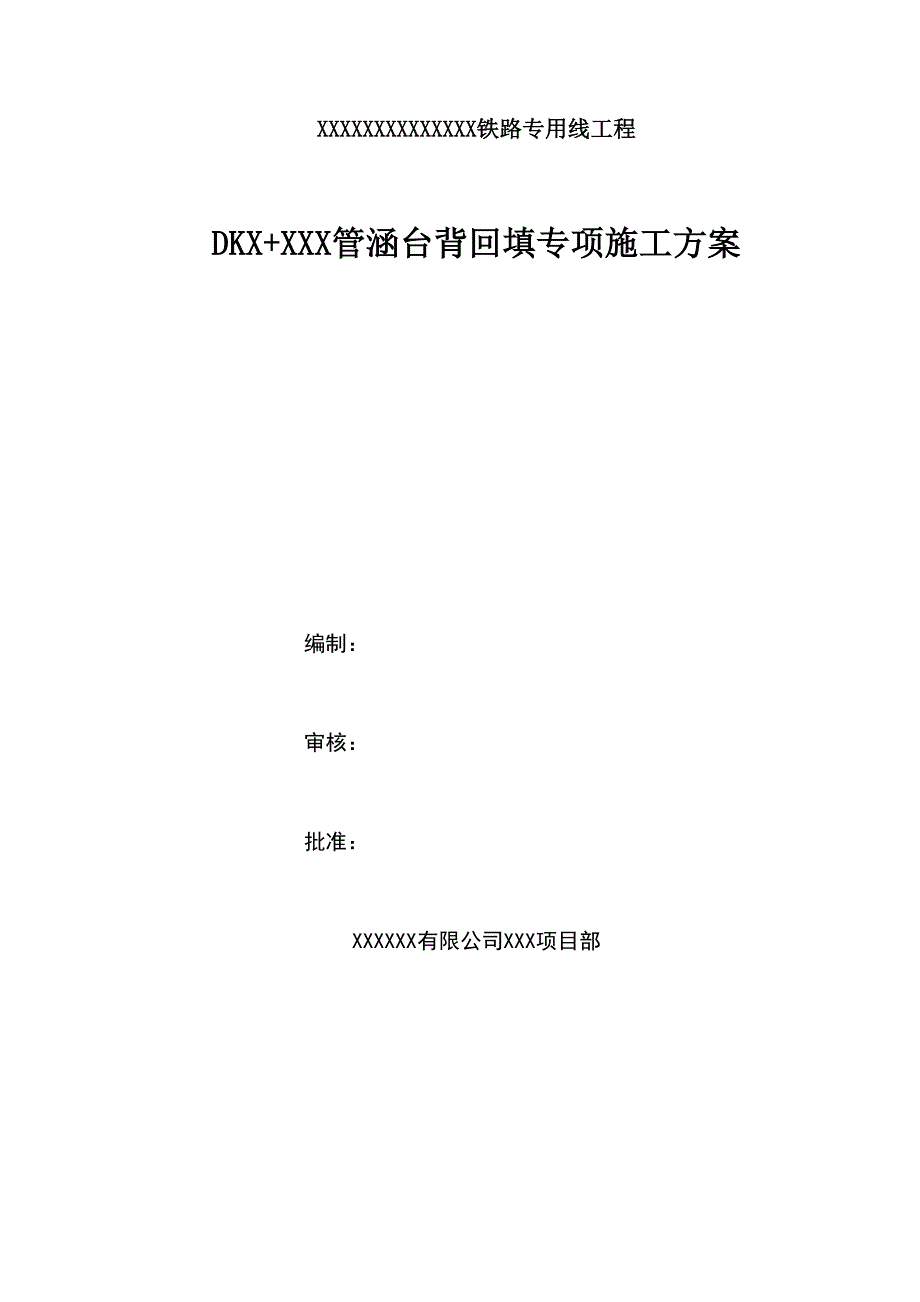

XXXXXXXXXXXXXX铁路专用线工程DKX+XXX管涵台背回填专项施工方案编制：审核：批准：XXXXXX有限公司XXX项目部2XXX年XX月目录1. 工程概况3台背回填范围3施工准备31.1. 施工放样3回填材料3施工人员、设备3台背回填施工方法46.台背回填质量要求和检测频率7.施工注意事项8.=J111保证措施9.安全文明施工保证措施10.环境保护措施DK3+578管涵台背回填专项施工方案1. 工程概况本标段混凝土圆管涵位于DKX+XXX框架桥梁西侧50米，管涵里程为SDKX+XXX排洪管涵涵径为120cm,全长为80m上部结构采用内径为1.2m的两孔排水管铺设下部采用C30混凝土基础，基础厚度为1m,基础地基承载力$150KPa为准2. 台背回填范围圆管涵台背回填范围为：圆管涵每侧顺路线方向底宽为距基础内缘加，上口宽为圆管涵管径孔径的2倍（2d），高度至圆管涵顶面+80cm施工准备施工放样台背回填施工按照施工图纸要求执行按相关要求用钢尺量出台背回填范围的上、下口宽度位置，在台背两侧打木桩标记位置并在端墙内缘用红油漆画上每层压实厚度的记号线并标明层次3. 回填材料回填材料采用按照施工图纸要求的天然砂砾土保持最佳含水量分层填筑，每侧压实厚度不超过30m，对称回填压实，其压实度要求从填筑基底至回填顶面均为90%。
在回填过程中应并保证结构完好无损，压路机达不到的地方及管顶应用小型夯实机械或监理工程师同意的其他方法压实直至监理工程师验收合格施工人员、设备每个圆管涵台背回填均安排技术员一名、试验员1人、杂工2人负责圆管涵台背回填施工施工机械配备如下：挖掘机1台、压路机1台、装载机1台、小型夯实机1台4. 台背回填施工方法（1）台背回填前，将桥台背回填范围内的杂土、杂物清除，根据现场放样，挖出台背回填范围的下口、上口将余土运走，基底整平后用压路机进行碾压⑵根据计算的每层回填材料数量，用装载机或自御汽车运输上料，人工配合装载机整平，然后用振动压路机进行碾压经自检并报检监理工程师检验压实度合格后，进行下一层填筑⑶机械碾压不到的区域用小型电动夯夯实小型压实机具夯实不到的转角或死角，应用人工夯实设备夯实5. 台背回填质量要求和检测频率1台背回填区压实度均不小于90%，台背回填压实度每层检测3处，检测点位为中间一点，左右幅各一点，检测点离台背的距离为0.5~1m或由监理理师指定⑵台背回填每层松铺厚度不大于50cm6. 施工注意事项1台背回填应在结构物强度达到设计强度的70%以上方可进行，且结构物两侧台背须对称依次等高填筑。
⑵地下水位以上30cm范围内以及原状土以下一律用透水性材料如砂、砾（碎）石回填⑶同一个桥台背采用相同的回填材料（地下水位及原状土以下范围除外）⑷圆管涵涵顶填土高度小于80cm时严禁重型机械通过⑸每个结构物台背回填前、回填中、回填完成后，必须有影像资料，该影像资料作为该涵洞保证资料、计量资料的一部分⑹台背回填机械设备、操作手、施工员、质检员及民工队伍应相对稳定7. 质量保证措施⑴圆管涵台背回填由项目部总工程师总负责，工程技术人员负责具体施工方案的落实，施工队长抓日常施工质量，现场配备专职质检员一名，负责质量把关⑵实行技术复核、隐蔽工程“三检”制度，即架子队自检、项目部检查、监理验收⑶加强测量、试验、检验等基础性技术工作制定详细的、切实可行的技术管理工作制度，做到工作有标准，检查按标准配备先进的测量、试验、检测仪器，用科学的手段保障工程质量8. 安全文明施工保证措施⑴坚持文明施工，促进现场管理和施工作业标准化、规范化的落实，使职工养成良好的作风和职业道德，杜绝野蛮施工现象⑵做到施工场地布置合理，施工组织有条不紊，施工操作标准、规范，施工环境、施工作业安全可靠，停放场地平整坚实，不积水⑶人机料物合理组合，制定详细的施工方案，做好技术、安全、质量交底。
⑷机械设备性能良好，无跑、冒、滴、漏现象；灭火器材、避雷装置齐全;机械设备有专人管理、操作⑸建立健全安全保证体系，项目部设专职安全长，成立以工区主任为组长的安全领导小组，工班设兼职安全员⑹建立健全安全规定和台帐，并由工区安全员做好安全记录，并定期上报安全情况⑺派专人负责指挥现场机械的挖、运、卸等作业，使机械车辆均在合理有效安全的指挥下施工，做到无安全隐患⑻在施工现场严禁违章指挥、作业，安全人员有权制止，并追究当事人的责任进行严肃处理9. 环境保护措施(1)保护生态环境，防止水土流失，环境保护工作在施工时应做到全面规划,合理布局，化害为利，创造清洁适宜的生活和劳动环境⑵严格执行国家及地方政府颁布的有关环境保护，水土保持的法规、方针、政策和法令⑶路基的清表土及不适宜填筑的材料及时运至业主指定的位置进行堆放，并对其进行推平碾压处理，使弃土符合复耕条件⑷强化环保管理，健全环保管理机制，定期进行环保检查，及时处理违章事宜，并与当地的环保部门建立工作联系，接受社会及有关部门的监督⑸保护生态，施工中注意保护自然环境，保护好河渠，不堵塞水渠。
