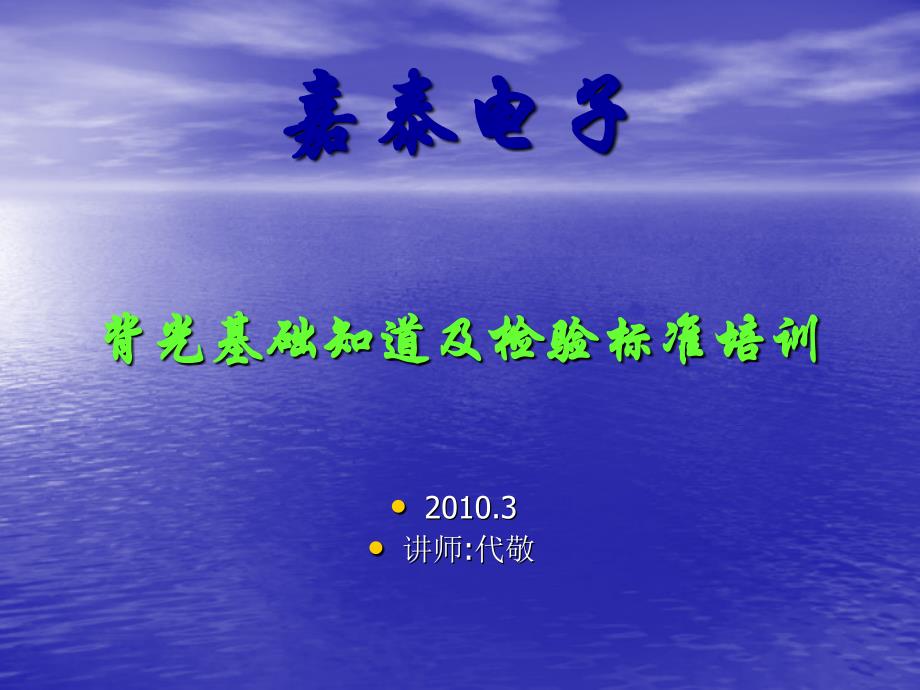

嘉泰电子背光基础知道及检验标准培训•2010.3 •讲师:代敬什么叫做质量?•?•质量就是提供的产品,服务满足客户要求的 程度.質量管理名言•有缺陷的產品就是廢品﹔ •優秀的產品是優秀人才干出來的﹔ •誰生產了不合格的產品﹐誰就是不合格員工﹔ •人人爭當源頭﹐事事做到最好﹔ •抓質量就是要連一根頭發絲也不放過﹔ •建立零缺陷的質量平台﹐首先是零缺陷的設計﹔ •日事日畢﹐日清日高 彩屏背光源应用范围•彩屏背光源主要应用于平板型电子显示设 备，尤其是液晶显示屏，如、MP3、 MP4、数码相机、仪器设备彩色显示、家 电产品彩色显示、游戏机、手表彩色显示 等使用到LCD的产品上 •背光源的基本要求在于为LCD屏幕提供足够亮度和高均匀 性的照明，以便能够使液晶显示在日常使用中用有足够高 对比度和显示质量因此背光源设计的关键是如何让光线 在导光板法向上均匀的分布彩屏背光构成部件1.HOUSING (胶框) 材质：PC 2.Light Guide （导光板）材质： 1）PC(白)：用于亮度要求 不是太严格的产品.2）出光URZ2501(高反射级)：用于亮 度要求比较严格的白光产品PC、PMMA(亚克力) 3.FPC、PCB(线路板) 其中FPC为软性板 4.Reflective Sheet （反射片、反射膜） 5.Diffusion Tape （扩散片、扩散膜 ） 6.BEF （增光片） 7. TAPE、PET Protection film (遮光片、遮光纸 ) 8.LED\SMD(发光二极管 ) 9.Double Side Adhesive Tape (双面胶产品简介ESR（反射贴布）FPC（线路板）Housing(外框）REF（导光板）TC（扩散贴布）BEFI（增光片）BEFII（增光片）玛拉（黑框）保护膜保护表面不受污染及损坏将光线向一定方向反射LED光源线路及载体产品外框（外形轮廓）将光源由线状变成块状使表面各处光线均匀增加光的利用率提升亮度摭光、固定BEF和扩散布单屏单彩产品导光贴布、银反射片、ESR都是起反射光线的作用，三者可统称为反射片。
导光布两面都是白色，反射效果较差银反射片正面为银色反光面，反面为白色面ESR两面都是银色反光面，反射效最好常见不良有：折痕、划伤、沾污等REFREF即导光板是成品传导光线的主要部件多为透明的塑胶料正反两面分别为光滑面和网点面常见不良有：白点、杂物、掉网点、白雾、暗影制程中易划伤、沾污、破裂HousingHousing是成品的外壳，它决定了成品的基本外形和尺寸多为乳白色的塑胶料，制程中易划伤和变形PCB、FPC是成品的线路部分，即线路板PCB是普通线路板，FPC是软 性线路板它们都有正负极之分线路板上的焊盘，通常分镀金、 镀铜、镀锡、喷锡等几种常见不良有：短路、断路、缺金金道断裂、变形等扩散贴布扩散贴布能使成品表面发出的光更均匀多为半透明的工业贴布按产品结构的需要和作用的不同有上扩和下扩两种多数下扩的正反面有雾面和镜面之分常见不良有：折痕、杂物、白点、沾污等SMD、LAMPSMD和LAMP都是为成品提供光源的电子元件它们都是由LED（发光二极管）封装而成的，所以都有正负极之分LAMP又叫发光管，有两个引脚，长脚一般为正极，短脚为负极常见不良有：缺亮、闪烁（点亮时要注意电流电压不可过高）亮银龙、双面胶亮银龙是两面都是银色反光面的贴布它主要起反射作用双面胶是两面都有不干胶的贴布它主要起粘贴作用常见不良有：折皱、溢胶、卷胶、破损等管理寓言---钓螃蟹的故事（组织文 化方面）•组织中也应该留意与去除所谓的「螃蟹文化」。
•钓过螃蟹的人或许都知道，篓子中放了一群螃蟹 ，不必盖上盖子，螃蟹是爬不出去的，因为只要 有一只想往上爬，其它螃蟹便会纷纷攀附在它的 身上，结果是把它拉下来，最后没有一只出得去 •企业里常有一些份子，不喜欢看别人的成就与杰 出表现，天天想尽办法破坏与打压，如果不予去 除，久而久之，组织里只剩下一群互相牵制、毫 无生产力的螃蟹抽样方案•MIL-STD-105E一般检验水平II级标准 •AQL值： •CR=0 •MAJ=0.25 •MIN=0.65定义•致命缺陷：涉及生命安全及严重影响或者 使产品丧失功能的缺陷 •严重缺陷：使产品部分丧失或影响产品功 能或装配的缺陷 •轻微缺陷：不影响产品功能和装配的缺陷成品检验检准测试条件•外观检查条件 •环境亮度大于200LUX，检测者与被测产品 视距为25—30CM，目视 •电性: •测试条件：环境亮度小于9Lux，检测者与 被测产品视距为25～30cm，按产品规格设 定测试条件，点亮产品检测 •90度直视，45度角斜视外观检查项目•1.变形，弯曲，断裂，披峰，缩水，脏 污，划痕，贴斜，多贴少贴破损， 折皱，2.喷字，错喷，内容是否正确，字体 清楚， •PET是否易撕起，破损或易脱落， •FPC针角是否焊盘是否脏污，氧化，偏 位，走线露铜，移位，打折现象，尺寸检查•按照图纸要求用卡尺或投影响仪检查各相 关尺寸. •主要尺寸有：长，宽，厚（内/外），槽深 ，有效视区，FPC长度等， •配套尺寸。
•加上正负公差尺寸超过图纸要求则判不合 格电性能检查項目 Item符號 Symbo l最小值 min.典型值 typ.最大值 max.單位 unit測定條件 Condition 正向電壓 Forward voltageVfVIf= mA反向電流 Reverse currentIrμ AVr= V峰值波長 Peak wave lengthλρ nmIf= mA頻譜半波長 Spectral line half width△λ nmIf= mA亮度 LuminanceLvcd/m2 If= mA黑白点•不良现象：黑点、白点、灰点、气泡 、亮点 •判定标准：ø≦0.1mm不计数 0.1mm ＜ø＜0.15mm允许两个，但间隔必须 大于10mm， 0.15mm≦ø，不允许 •如于客户沟通可以盖LCD看不到为合格线状异物•不良现象：黑线、白线、划痕、亮线、暗 线、纤维 •判定标准：长度﹤ 2mm，宽度﹥ 0.05mm 不允许 ，0.03mm﹤ 宽度﹤ 0.05mm不超过 三条单片产品不超过三条，间距必须大于 10mm •如于客户沟通可盖LCD看不到为合格灯暗/不亮/闪灯•测试条件：环境亮度小于9Lux，检测者与 被测产品视距为25～30cm，按产品规格设 定测试条件，点亮产品检测 •灯暗/不亮/闪灯为严重缺陷如发现即判定为 不合格；暗影•因设计，导光板来料问题或操作误差造成 背光暗/亮影现象. •依客户确认样品进行判定.色不均•所谓的色不均即为同一片产品两颗LED的颜 色存在一定的差异，造成同一产品局部发 光颜色不一致 •判定标准：根据色不均的程度及客户的要 求来判定颜色问题•首件确认颜色是否同样板 •了解客户对颜色的要求 •对颜色较多的产品,分色出货漏光•漏光：因黑框未压下或卡口位缺口偏大造 成光线从黑边漏出， •判定标准：根据漏光严重程度及客户的要 求来进行判定爆灯/光束•引起点光源光束的原因：A灯高，锡珠。
B 黑框跷起或未压到位，C装FPC未装到位D 设计缺陷 •处理方案：A灯口处加黑白双面胶，B修理 灯高及锡珠，C.加贴白条 •判定标准：A对比设计样板判定，B 根据客 户要求判定亮度/X，Y坐标•测试方法：按要求测试条件，使用BM-7进行测试 •亮度/坐标符合图纸要求的范围，或同设计样板， 为合格 •亮度测试根据不同尺寸的产品测试5个或9个点， 以平均亮度值为基准判定 •坐标测试中间一点的坐标值，并以此值进行判定 •如测试不合格须找相关部门确认并签名均匀性•测度方法：按要求的测试条件，使用BM-7 进行测试 •计算方法：用亮度最小点值除以亮度最大 点值求的 •判定标准：根据工程图纸要求的均匀性进 行判定，水波纹•测试条件：环境亮度小于9Lux，检测者与 被测产品视距为25～30cm，按产品规格设 定测试条件，点亮产品盖客户玻璃从不同 角度进行检测 •形成水波纹的原因：因BEF角度与玻璃角度 不搭配而引起 •改善方案：调整BEF角度进行改善品管员1.认真细心,负责. 2.专业精湛,刻守原则 3.敏锐的观察力和判断力 4.善于总结,创新 5.沟通力,反映问题能力管理寓言（11）---煮青蛙的故事•管理寓言（11）---煮青蛙的故事（组织文化方面） •很多人听过煮青蛙的故事。
•故事是这样的： •将一只青蛙放在大锅里，里头加水再用小火慢慢加热，青 蛙虽然约略可以感觉外界温度慢慢变化，却因惰性与没有 立即必要的动力往外跳，最后被热水煮熟而不自知 •企业竞争环境的改变大多是渐热式的，如果管理者与员工 对环境之变化没有疼痛的感觉，企业最后就会像这只青蛙 一样，被煮熟、淘汰了仍不知道FF1 1、要具有高度的自信心、要具有高度的自信心FF7 7、要具备超强的技能、要具备超强的技能FF9 9、要时刻保持战略警惕性、要时刻保持战略警惕性FF1313、要勤于思考和总结、要勤于思考和总结FF1414、要善于观察外部的动态、要善于观察外部的动态管理寓言（25）---木桶法则•“木桶”法则的意思是： •一只沿口不齐的木桶，它盛水的多少，不在于木桶上那块 最长的木板，而在于木桶上最短的那块木板要想使木同 多盛水——提高水桶的整体效应，不是去增加最长的那块 木板长度，而是下工夫依次补齐木桶上最短的那块木板 •“木桶”法则告诉领导者：在管理过程中要下工夫狠抓单位 的薄弱环节，否则，单位的整体工作就会受到影响，人们 常说“取长补短”，即取长的目的是为了补短，只取长而不 补短，就很难提高工作的整体效应。
•此外，人能否做成事取决于最短的能力或资源 品质是企业的生命线!谢谢大家!。
