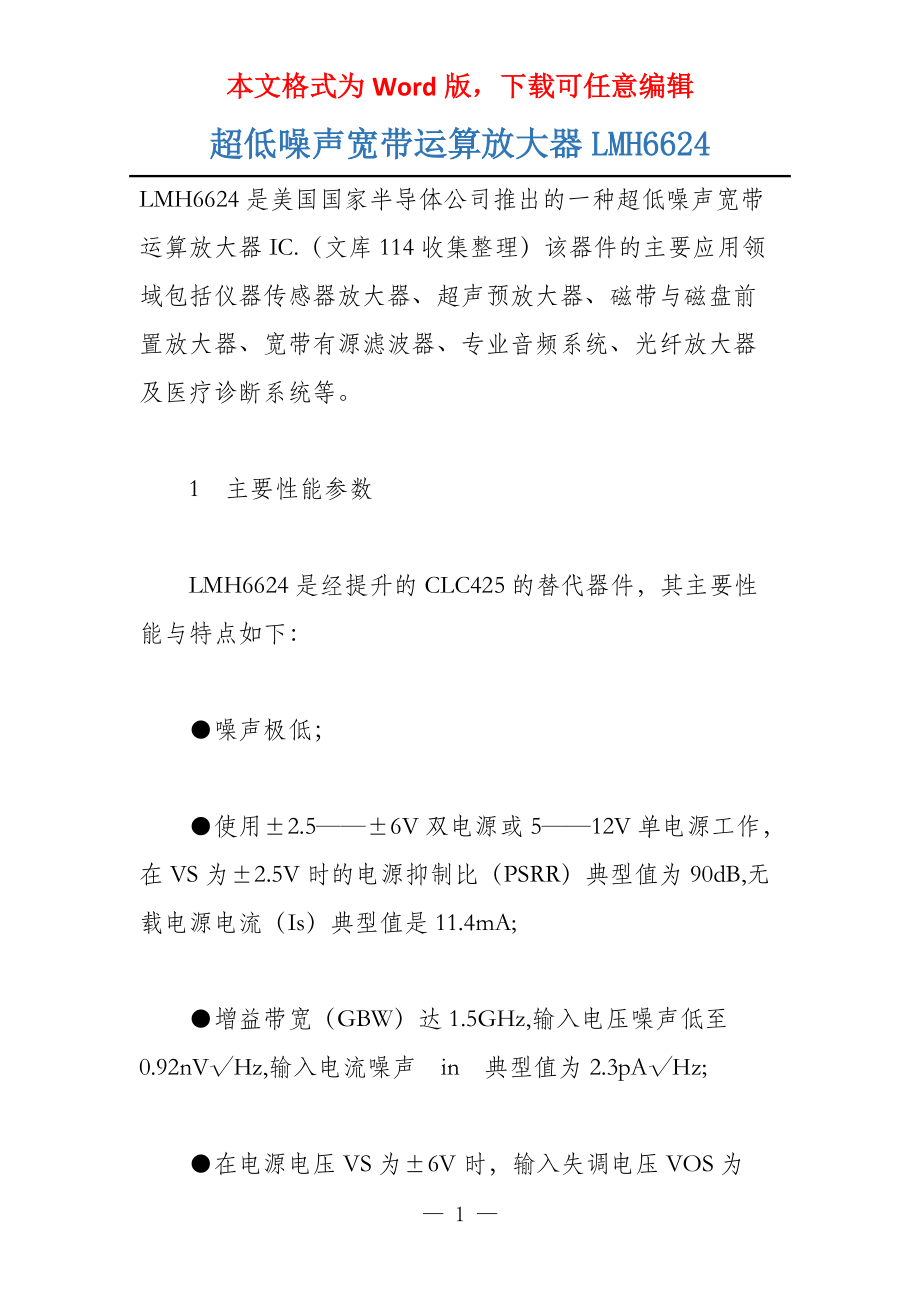

本文格式为Word版，下载可任意编辑超低噪声宽带运算放大器LMH6624LMH6624是美国国家半导体公司推出的一种超低噪声宽带运算放大器IC.（文库114收集整理）该器件的主要应用领域包括仪器传感器放大器、超声预放大器、磁带与磁盘前置放大器、宽带有源滤波器、专业音频系统、光纤放大器及医疗诊断系统等 1 主要性能参数 LMH6624是经提升的CLC425的替代器件，其主要性能与特点如下： ●噪声极低； ●使用±2.5——±6V双电源或5——12V单电源工作，在VS为±2.5V时的电源抑制比（PSRR）典型值为90dB,无载电源电流（Is）典型值是11.4mA; ●增益带宽（GBW）达1.5GHz,输入电压噪声低至0.92nV√Hz,输入电流噪声in 典型值为2.3pA√Hz; ●在电源电压VS为±6V时，输入失调电压VOS为±0.1mV温度漂移为±0.1μV/℃ ,输入失调电流IOS典型值为0.05μA温度漂移为0.7nA/℃ ; ●开环增益为81dB典型值 时，共模抑制比CMRR 达95dB,压摆率SR 为350V/μs; ●输出电压摆幅在VS为±6V下的典型值为±4.9V,输出电流典型值是100mA,输出短路电流为156mA; ●采用8引脚SOIC或5引脚SOT23封装，引脚排列分别如图1（a）和图1（b）所示。
2 应用简介 2.1 在较低增益（AV10V/V）下的补偿 在较低的增益下使用LMH6624时，应在其外部举行补偿对于同相放大器电路，可以在反应电阻Rf两端并联一只适当的电容Cf,如图2所示设置补偿电容Cf能使频率响应削减至1dB以下 在反相增益低于10V/V的处境下，为获得稳定的工作特性，可在放大器的两个输入端之间连接RC滞后补偿网络，该补偿方案不影响放大器闭环增益，但影响同相输入阻抗 2.2 单电源工作电路 LMH6624的单电源工作电路如图3所示放大器的输入和输出都采用电容耦合来设置DC增益IC同相输入端上的DC电压为Vcc/2,输出端电压为：VOUT=Vcc/2+AvVAC. 2.3 低噪声跨导放大电路 LMH6624组成的低噪声跨导transimpedance 放大电路如图4所示在放大器反相输入端上，通常连接一只光电二极管这种放大器的总输入电流噪声密度ini可由下式确定： 随着反应电阻Rf的增加，总等效输入电流噪声密度ini会急剧降低其跨导增益由Rf设定，该放大器总的等效输出电压噪声密度为：eno=ini Rf . 2.4 低噪声磁介质均衡器 图5所示是一种可在磁通道中应用的高性能低噪声均衡器电路。
为产生低噪声均衡，该电路可由一个积分器和一个带通滤波器组合而成其均衡器的输出与输入电压之比为： Vo/VIN=Ko[SC1R1+1/SC1（R1+R）+1]-（Rf/RF+Rg）[SLRg/S2LCR2Rg+SL（R2+Rg）+R2Rg] 公式中，K0=1+Rf/Rg . 均衡器电路的频率响应如图6所示 — 4 —。
