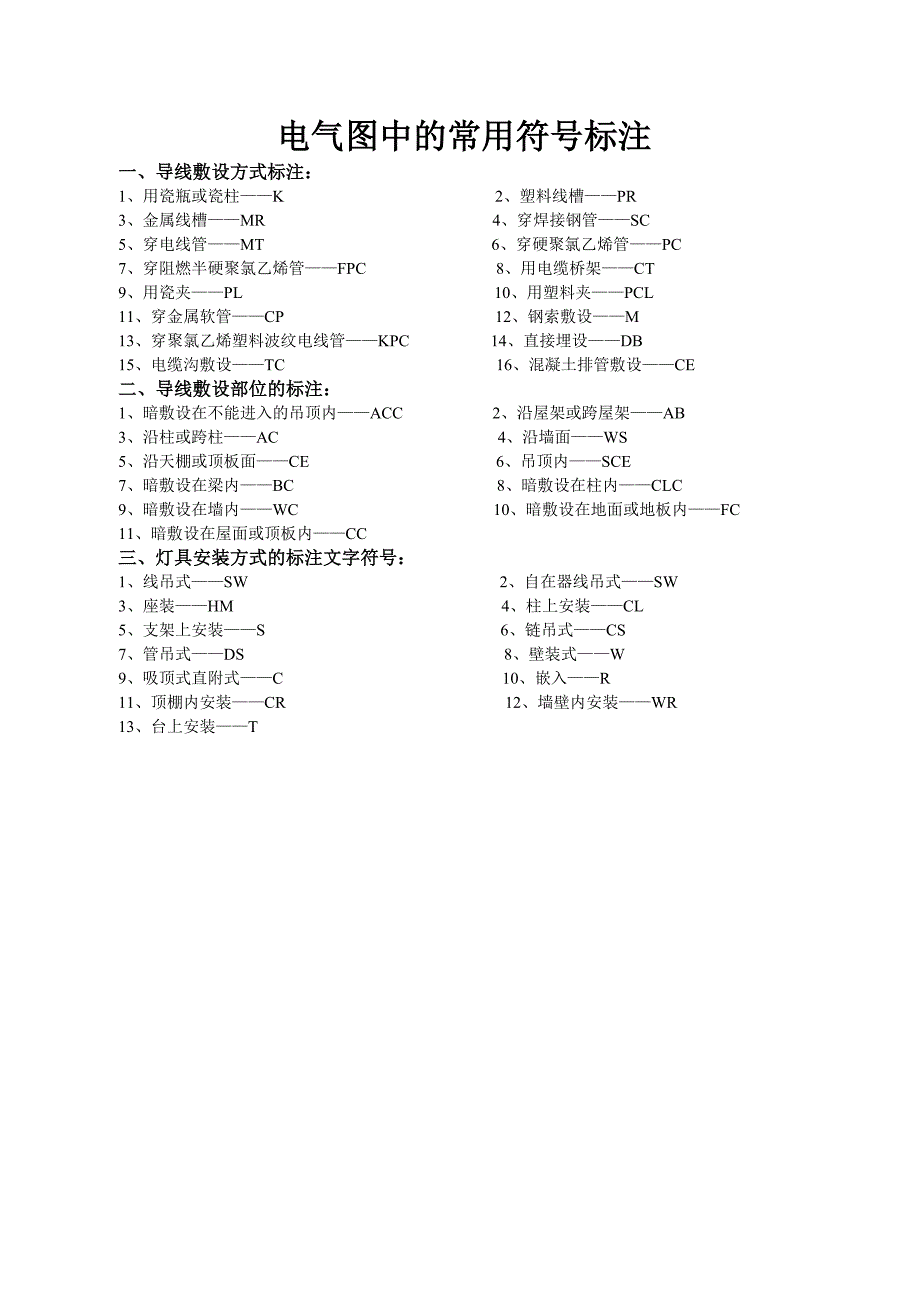

电气图中的常用符号标注一、导线敷设方式标注：1、用瓷瓶或瓷柱——K 2、塑料线槽——PR3、金属线槽——MR 4、穿焊接钢管——SC5、穿电线管——MT 6、穿硬聚氯乙烯管——PC7、穿阻燃半硬聚氯乙烯管——FPC 8、用电缆桥架 ——CT9、用瓷夹——PL 10、用塑料夹——PCL11、穿金属软管——CP 12、钢索敷设 ——M13、穿聚氯乙烯塑料波纹电线管——KPC 14、直接埋设——DB15、电缆沟敷设——TC 16、混凝土排管敷设——CE二、导线敷设部位的标注：1、暗敷设在不能进入的吊顶内——ACC 2、沿屋架或跨屋架——AB3、沿柱或跨柱——AC 4、沿墙面——WS5、沿天棚或顶板面——CE 6、吊顶内——SCE7、暗敷设在梁内——BC 8、暗敷设在柱内 ——CLC9、暗敷设在墙内——WC 10、暗敷设在地面或地板内——FC11、暗敷设在屋面或顶板内——CC 三、灯具安装方式的标注文字符号：1、线吊式——SW 2、自在器线吊式——SW3、座装——HM 4、柱上安装——CL5、支架上安装——S 6、链吊式——CS7、管吊式——DS 8、壁装式——W9、吸顶式直附式——C 10、嵌入——R11、顶棚内安装——CR 12、墙壁内安装——WR13、台上安装——T 线路敷设方式的标注 根据中国建筑标准设计研究所出版的《建筑电气工程设计常用图形和文字符号》00DX001 73 页规定：线路敷设方式标注穿焊接钢管敷设：SC穿电线管敷设：MT穿硬塑料管敷设：PC穿阻燃半硬聚氯乙烯管敷设：FPC电缆桥架敷设：CT金属线槽敷设：MR塑料线槽敷设：PR用钢索敷设：M穿聚氯乙烯塑料波纹电线管敷设：KPC穿金属软管敷设：CP直接埋设：DB电缆沟敷设：TC混凝土排管敷设：CE导线敷设部位的标注沿或跨梁（屋架）敷设：AB暗敷在梁内：BC沿或跨柱敷设：AC暗敷设在柱内：CLC沿墙面敷设：WS暗敷设在墙内：WC沿天棚或顶板面敷设：CE暗敷设在屋面或顶板内：CC吊顶内敷设：SCE地板或地面下敷设：FC序号 敷设方式标注名称 旧代号 新代号 1 用瓷瓶或瓷柱敷设 CP K 2 用塑料线槽敷设 XC PR 3 用金属线槽敷设 MR 4 穿水煤气管敷设 RC 5 穿焊接钢管敷设 SC 6 穿电线管敷设 DG MT 7 穿聚氯乙烯硬质管敷设 VG PC 8 穿聚氯乙烯半硬质管敷设 RVG FPC 9 穿聚氯乙烯塑料波纹电线管敷设 KPC 10 用电缆桥架敷设 CT 11 用瓷夹敷设 CJ PL 12 用塑料夹敷设 VJ PCL 13 穿金属软管敷设 SPG CP 14 直接埋设 DB 15 电缆沟埋设 TC 16 混凝土排管埋设 CE 17 沿钢索敷设 SPG M 18 沿屋架或跨崖架敷设 LM AB 19 沿柱或跨柱敷设 ZM AC 20 沿墙面敷设 QM WE 或 WS 21 沿天棚面或顶板面敷设 PM CE 22 在能进人的吊顶内敷设 PEM SCE 23 暗敷设在梁内 LA BC 24 暗敷设在柱内 ZA CLC 25 暗敷设在墙内 QA WC 26 暗敷设在地面内 DA FC 27 暗敷设在屋面或顶板内 PA CC 28 暗敷设在不能进人的吊顶内 PNA SCE 29 线吊式 SW 30 自在器线吊式 X SW 31 固定线吊式 X1 SW1 32 防水线吊式 X2 SW2 33 吊线器式 X3 SW3 34 链吊式 L CS 35 管吊式 G DS 36 壁装式 B W 37 吸顶式 D C 38 嵌入式 R R 39 顶棚内安装 DR CR 40 墙壁内安装 BR WR 41 台上安装 T T 42 支架上安装 J S 43 柱上安装 Z CL44 座装 ZH HM 导线敷设方式标注：PR 塑料线槽敷设 PC 硬制塑料管敷设 FPC 半硬制塑料管敷设 SC 薄电线管敷设 RC 水煤气管敷设 MR 封闭式金属线槽敷设 CT 电线桥架或托盘敷设 K 瓷瓶或拄式绝缘子敷设 PCL 塑料夹敷设 CP 蛇皮管 /金属软管敷设 QR 铝合金线槽敷设 PL 阻燃半硬聚乙烯管敷设 AL 铝皮线卡敷设 SR 沿钢索敷设 BE 沿屋架或跨屋架敷设 CLE 沿柱或跨柱敷设 WE 沿墙面敷设 ACE 能进入的吊顶内敷设 CE 沿顶棚面或顶板面敷设 BC 暗敷设在梁内 CLC 暗敷设在柱内 WC 暗敷设在墙内 FC 暗敷在地面 CC 暗敷在顶板内 ACC 暗敷在不能进人的吊顶内 要穿金属管 SCE 在吊顶内敷设 要穿金属管 管路敷设标注方法 ：SC：焊接钢管 TC：电线管 镀锌或非镀锌薄钢管 PC：硬质塑料管 CT：电缆桥架 CP：金属软管 SR：钢线槽MR: 金属线槽 RC：水煤气管 KBG：管为套接扣压式镀锌薄壁钢导管， JDG：为套接紧定式镀锌薄壁钢导管 导线敷设部位： CT：电缆桥架敷设 SR：沿钢索敷设 CLE：沿柱或跨柱敷设 WE：沿墙面敷设 CC：沿现浇板内暗敷设 CE：沿天棚面或顶棚面敷设 AC 沿或跨柱敷设 ACE：在能进入人的吊顶在敷设 SCE 吊顶内敷设 BC:暗敷设在梁内 CLC：暗敷设在柱子内 BC 暗敷设在梁内 WC：暗敷设在墙内 WE：沿墙明敷设 WS 沿墙面敷设 FC：地板或地面下敷设 CC：暗敷设在屋面或顶板内 。
