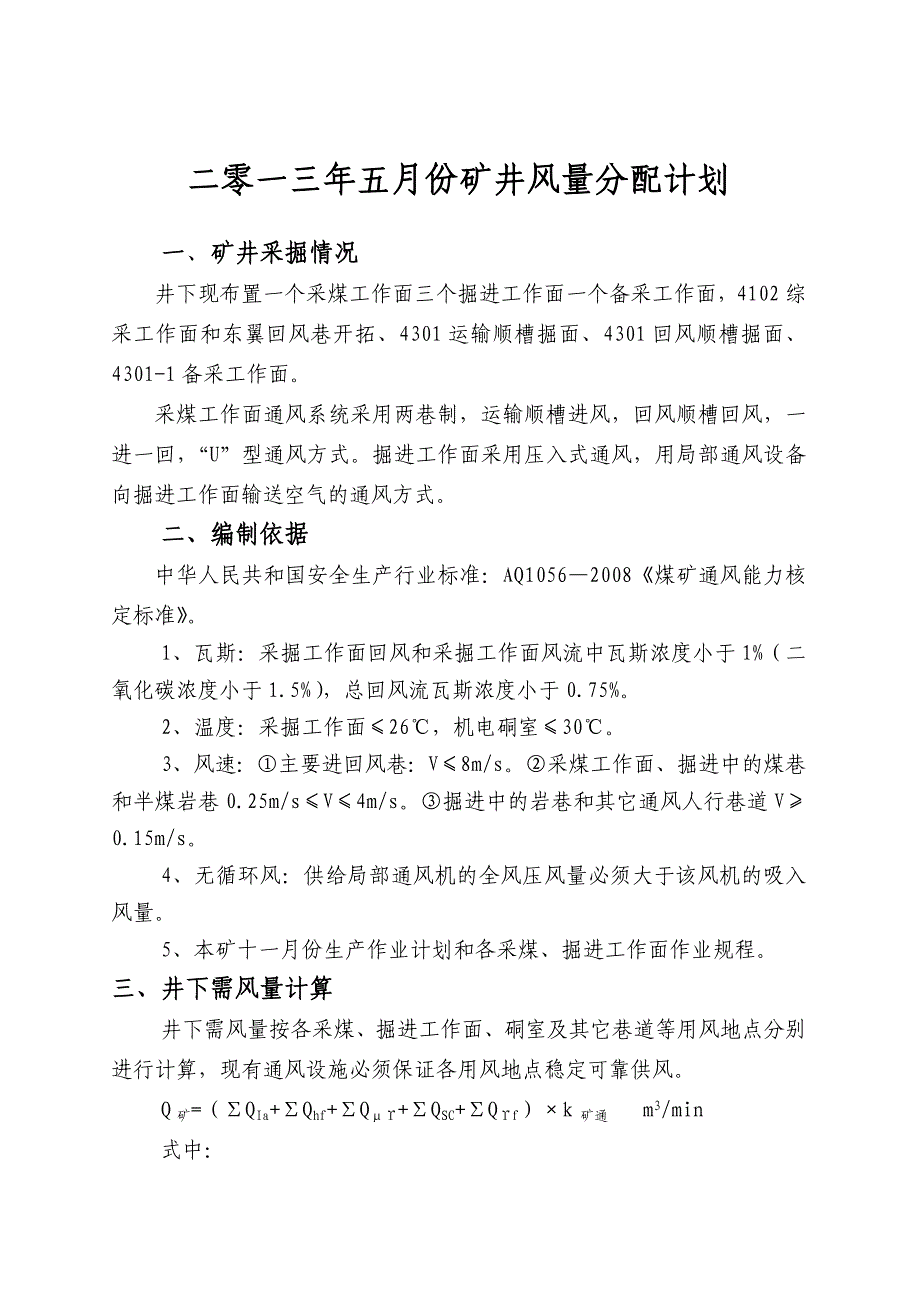

二零一三年五月份矿井风量分配计划一、矿井采掘情况井下现布置一个采煤工作面三个掘进工作面一个备采工作面，4102综采工作面和东翼回风巷开拓、4301运输顺槽掘面、4301回风顺槽掘面、4301-1备采工作面采煤工作面通风系统采用两巷制，运输顺槽进风，回风顺槽回风，一进一回，“U”型通风方式掘进工作面采用压入式通风，用局部通风设备向掘进工作面输送空气的通风方式二、编制依据中华人民共和国安全生产行业标准：AQ1056—2008《煤矿通风能力核定标准》1、瓦斯：采掘工作面回风和采掘工作面风流中瓦斯浓度小于1%（二氧化碳浓度小于1.5%），总回风流瓦斯浓度小于0.75%2、温度：采掘工作面≤26℃，机电硐室≤30℃ 3、风速：①主要进回风巷：V≤8m/s②采煤工作面、掘进中的煤巷和半煤岩巷0.25m/s≤V≤4m/s③掘进中的岩巷和其它通风人行巷道V≥0.15m/s4、无循环风：供给局部通风机的全风压风量必须大于该风机的吸入风量5、本矿十一月份生产作业计划和各采煤、掘进工作面作业规程三、井下需风量计算井下需风量按各采煤、掘进工作面、硐室及其它巷道等用风地点分别进行计算，现有通风设施必须保证各用风地点稳定可靠供风。
Q矿=（∑QIa+∑Qhf+∑QμΥ+∑QSC+∑QΥf）×k 矿通 m3/min式中： ∑QIa ——采煤工作面实际需要风量的总和 m3/min ∑Qhf——掘进工作面实际需要风量的总和 m3/min ∑QμΥ ——硐室实际需要风量的总和 m3/min ∑QSC——备用工作面实际需要风量的总和 m3/min∑QΥf——矿井除了采、掘、硐室地点以外的其它巷道需风量的总和 m3/min Kaq——矿井通风系数（抽出式Kaq取1.15-1.2, 压入式Kaq 取1.25-1.3）(一)、综采工作面风量计算1、4102综采工作面的风量计算(1)按气象条件计算Q采=60×V采×S采 式中： V采----采煤工作面风速 采煤工作面实测温度20-30℃风速V采=1.5m/s S采----采煤工作面平均断面积S采=13m² Q采=60×V采×S采=60×1.5×13=1170 m3/min (2)按瓦斯涌出量计算Qcf=100×qcg×Kcg m3/min =100×0.47×1.6 =75.2m3/min式中：qcg——采煤工作面回风巷风流中平均绝对瓦斯涌出量 m3/min。
根据2011年9月瓦斯等级鉴定提供数据，绝对瓦斯涌出量0.47m3/min 100—— 采煤工作面回风巷风流中的瓦斯浓度不应超过1%的换算系数3)按二氧化碳的涌出量计算Qcf=67qccK ccm3/min =67×0.47×1.4 =44.086 m3/min式中: qcc——采煤工作面回风巷风流中平均绝对二氧化碳涌出量 m3/min K cc——采煤工作面二氧化碳涌出不均衡系数，取1.467——采煤工作面回风巷风流中的二氧化碳浓度不应超过1.5%的换算系数 (4)按工作人员数量验算Qcf≥4Ncf m3/min =4×30 =120m3/ min式中： Ncf ——采煤工作面同时工作的最多人数； 4——每人需风量，m3/min(5)按风速进行验算验算最小风量 Qcf≥60×0.25Scb验算最大风量 Qcf ≤60×4ScgS cb=lcg×hcf×70%式中：S——工作面平均断面积m2按最低风速验算：Q采＞15×S=15×13=195m3/min按最高风速验算：Q采＜240×S=240×13=3120m3/min采煤工作面 0.25m/s≤V≤4m/s。
239.1m3/min≤1170m3/min≤3120m3/min经计算4102工作面需风量取1170m3/min二）、掘进风量计算（本月掘进工作面为东翼回风开拓（机掘）、4301运输顺槽（机掘）、4301回风顺槽（机掘）)1、机掘工作面需风量计算：(1)按瓦斯涌出量计算Qhf=100×qhg×Khg m3/min=100×0.2×1.5=30m3/min 式中：qhg —— 掘进工作面回风流中实际平均绝对瓦斯涌出量m3/min；取0.2m3/min Khg——掘进工作面瓦斯涌出量不均衡系数，取K=1.5 100——掘进工作面回风巷风流中的瓦斯浓度不应超过1%的换算系数 (2)按二氧化碳的涌出量计算Qhf=67qhcK hc m3/min =67×0.22×1.5 =22.11m3/min式中:qhc——掘进工作面回风流中平均绝对二氧化碳涌出量， m3/min；取0.22m3/minK hc——掘进工作面二氧化碳涌出量不均衡系数，取K=1.567——采煤工作面回风巷风流中的二氧化碳浓度不应超过1.5%的换算系数 (3)按人数计算Qaf≥4Nhfm3/min =4×32 =128m3/min式中：Nhf——掘进工作面同时工作的最多人数，按交接班时计算； 4——每人需风量，m3/min（4） 按局部通风机实际吸风量计算需要风量: Q东翼回风 =Qaf·I＋60×0.25Shd =375×1＋60×0.25×13.5 =577.5m3/min Q4301运输顺槽 =Qaf·I＋60×0.25Shd =375×1＋60×0.25×16 =615m3/minQ4301回风顺槽 =Qaf·I＋60×0.25Shd =375×1＋60×0.25×16 =615m3/min式中： Qaf——局部通风机实际吸风量m3/min，FBDNo6.3型局部通风机吸风量550—275m3/min，取375m3/min； I——掘进工作面同时通风局部通风机台数, 0.25——有瓦斯涌出岩巷，半煤岩巷和煤巷允许最低风速；Shd——局部通风机安装地点到回风口的巷道最大断面积，m2；东翼回风13.5m2、4301运输顺槽16m2 、4301回风顺槽16m2。
6)按风速进行验算煤巷掘进最低风速验算Qaf≥60×0.25Shf， 式中：Shf ——掘进工作面的净断面积m2，取16即：Qaf≥15Shf m3/min =15×16 =240m3/min按煤巷掘进按最高风速验算Qaf≤60×4.0Shf， Qaf≤ 60 ×4.0 ×16 =3840m3/min掘进中的岩巷0.25m/s≤V≤4m/s240m3/min≤375m3/min≤3840m3/综合以上计算, 机掘工作面全风压供风需风量Q东翼回风577.5m3/min+Q 4301运输顺槽615m3/min+ Q 4301回风顺槽615m3/min=1807.5m3/min.2、4号煤层硐室需要风量和其他巷道风量的计算（按各个独立通风硐室实际需要风量的总和计算）各个其他巷道的需风量，应根据瓦斯涌出量和风速分别进行计算，采用其最大值 (1)水泵房按经验值配风量为150m3/min2)采区变电所按经验值配风量为150m3/min3)消防材料库按经验值配风量为80m3/min。
(4)辅助运输及轨道巷：Q ≥30×S m3/min =30×15.6=2343/min(5)4301-1备采工作面配风量为800m3/min综合以上计算, 井下硐室和其它巷道需风量为：150m3/min +150m3/min +80m3/min+234m3/min +800m3/min=1414m3/min四、矿井总需风量计算 矿井的总需风量，应按采煤、掘进、硐室及其他地点实际需风量的总和计算：Q矿=（∑Q采+∑Q掘+∑Q硐+∑Q其他）×k 矿通 m3/min =（1170＋1807.5+380+1034）×1.2=5269.8m3/min 式中： ∑Q采 ——4102综采工作面实际需要风量的总和 m3/min ∑Q掘——掘进工作面实际需要风量的总和 m3/min ∑Q硐 ——硐室实际需要风量的总和 m3/min ∑Q其它——矿井除了采、掘、硐室地点以外的其它巷道需风量的总和 m3/min K通——矿井通风系数（抽出式K矿通取1.2）五、矿井总回风量Q回=Q进×k1×k2×k3 m3/min式中：Q回——矿井总回风量 m3/min Q进——矿井总进风量 m3/min K1——井下空气膨胀系数，取1.02 K2——地表裂隙及小窑漏风系数，取1.05 K3——有害气体的涌出系数1+C，C为总回风流中有害气体含有率，经计算K3=1+0.001=1.001。
故：Q回= Q进×1.02×1.05×1.001 =5269.8×1.02×1.05×1.001=5650m3/min2013年1月份风量分配一览表1、采煤工作面风量分配表地 点按气象条件m3/min按瓦斯涌出量m3/min按二氧化碳涌出量m3/min按工作人员数量m3/min计算风量取值m3/min4102工作面117075.244.08612011702、掘进工作面风量分配表地 点按瓦斯涌出量m3/min按二氧化碳涌出量m3/min按局扇风量m3/min按炸药需用量m3/min按工作人员数量m3/min计算风量取值m3/min东翼回风巷3022.113751285774301运顺3022.113751286154301回顺3022.113751286153、硐室风量分配表地 点需配风量m3/min计划风量取值m3/min采区变电所150150水泵房150150消防材料库80804、其他用风地点风量分配表地 点需配风量m3/min计划风量取值m3/min辅助运输及轨道巷2342344102备采工作面8008005、矿井风量分配计划表采煤m3/min掘进m3/min硐室m3/min其他地点m3/min总需风量m3/min11701807.538010345269.8二零一三年一月份矿井风量分配计划 总工程师： 通风科长： 编 制： 日 期：2012.12.26山西朔州平鲁区茂华白芦煤业通风科。
