华升富士达电梯调试与维修手册

汽***
实名认证
店铺
DOC
2.58MB
约36页
文档ID:433682713

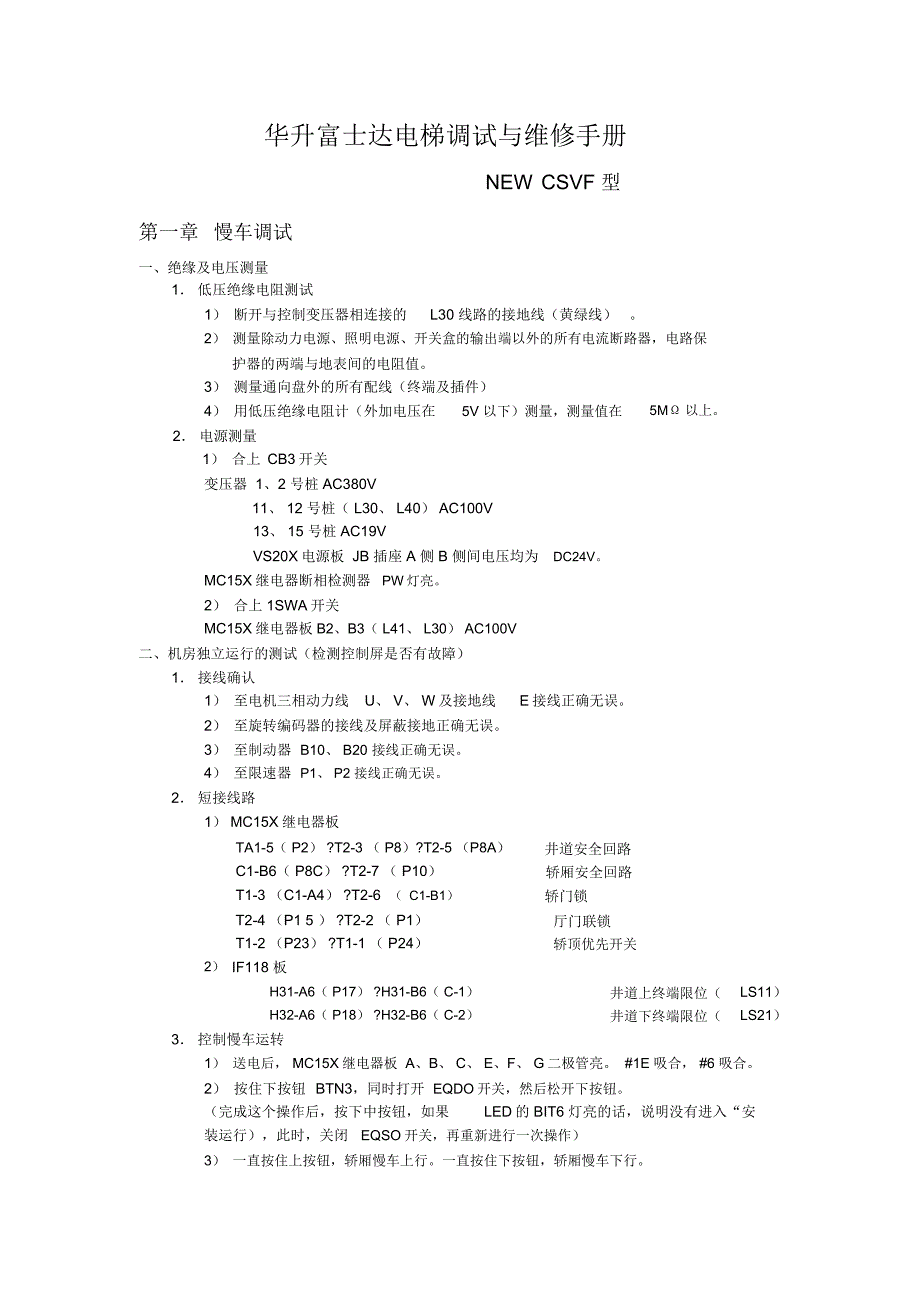

华升富士达电梯调试与维修手册_第1页
1/36

华升富士达电梯调试与维修手册NEW CSVF 型第一章 慢车调试一、绝缘及电压测量1. 低压绝缘电阻测试1) 断开与控制变压器相连接的 L30 线路的接地线(黄绿线) 2) 测量除动力电源、照明电源、开关盒的输出端以外的所有电流断路器,电路保护器的两端与地表间的电阻值3) 测量通向盘外的所有配线(终端及插件)4) 用低压绝缘电阻计(外加电压在 5V 以下)测量,测量值在5MΩ以上2. 电源测量1) 合上CB3开关变压器 1、2 号桩 AC380V11、 12 号桩( L30、 L40) AC100V13、 15 号桩 AC19VVS20X电源板 JB 插座 A 侧 B 侧间电压均为 DC24VMC15X继电器断相检测器 PW灯亮2) 合上 1SWA开关MC15X继电器板 B2、B3( L41、 L30) AC100V二、机房独立运行的测试(检测控制屏是否有故障)1. 接线确认1) 至电机三相动力线 U、 V、 W及接地线 E接线正确无误2) 至旋转编码器的接线及屏蔽接地正确无误3) 至制动器 B10、 B20 接线正确无误4) 至限速器 P1、 P2 接线正确无误2. 短接线路1) MC15X继电器板2)TA1-5( P2) ?T2-3 ( P8)?T2-5 (P8A)C1-B6( P8C) ?T2-7 ( P10)T1-3 (C1-A4) ?T2-6 ( C1-B1)T2-4 (P1 5 ) ?T2-2 ( P1)T1-2 (P23) ?T1-1 ( P24)IF118 板井道安全回路轿厢安全回路轿门锁厅门联锁轿顶优先开关H31-A6( P17) ?H31-B6( C-1)H32-A6( P18) ?H32-B6( C-2)井道上终端限位(井道下终端限位(LS11)LS21)3. 控制慢车运转1) 送电后, MC15X继电器板 A、B、 C、 E、F、 G二极管亮。

#1E 吸合, #6 吸合2) 按住下按钮 BTN3,同时打开 EQDO开关,然后松开下按钮完成这个操作后,按下中按钮,如果 LED的 BIT6 灯亮的话,说明没有进入“安装运行),此时,关闭 EQSO开关,再重新进行一次操作)3) 一直按住上按钮,轿厢慢车上行一直按住下按钮,轿厢慢车下行PGA1、 PGB1有可能接反了确认接线4. 异常情况下的对策1) #6 接不通请确认短接安全回路的情况, 富士达电梯对于安全回路进行多路检测, 要确保每个检测点均已接通有电2) #B4 接通了,但一打开接触器, #B4 又断开停止检查马达连接线 U、 V、 W马达的旋转编码器的接线三、轿顶、轿厢慢车运行测试1. 拆除前面操作时所连接的短接线2. 应完成的连接1) 轿厢顶 ?操纵箱连接无误2) 轿厢顶 ?轿顶操纵箱连接无误3) 控制屏 ?轿厢顶连接无误4) 控制屏 ?井道各限位连线无误5) 轿厢安全回路接通,地坑安全回路接通6) 轿厢照明电路接通3. 轿顶运转把轿顶上的服务开关 AUTO-INSPECT(自动 - 手动)切到 INSPECT(手动)一侧,在安全回路、 门锁全部接通的状态下, 同时按住 RUN和 UP,电梯慢车上行。

同时按住 RUN和 DOWN,电梯慢车下行4. 轿厢运转轿顶上的用务开关置于 AUTO位置,轿厢操纵箱内的自动 - 手动开关置于手动一侧,一直接住操纵箱内的 “上” 按钮,电梯慢车上行 一直按住 “下” 按钮, 电梯慢车下行四、门机调试1. 完成光电(光幕) 、安全触板的接线2. 门机调整的有关尺寸要求1) 安全触板:当轿门开关门位置为 1/2 时,安全触板应凸现 35mm,触板触动 5-10mm时,限位开关应动作安全触板动作与开关门时无撞击声2) 光电:光电管安装应保持门在开与关状态下电束聚中有效3) CTL与 OTL开关:开关门终端光电应在门开关闭前 3-4mm位置, LED 电灯动作,开关检测板与光电管的间隙为± 使马达在能耗制动力距与锁紧弹簧作用下把门关闭与打开,保持良好的自锁状态,无撞击声门开足时运行平滑,无撞击声,轿门缩进门套 16mm4) 2IR-1U 、 2IR-1D 、 2IR-3 三只轿顶感应器与井道感应板的插入尺寸为三位一样10± 1mm,感应器与感应板保持安装垂直5) 光幕:安装应缩进轿门内 15mm,离地坎高度 15-20mm二根高度相等3. 门机调整步骤1) 插入 IR1 与 DUF插头前先切断控制屏控制电源,把门位置放在 1/2 位置。

拆除厅门与轿门的门锁短接线,2) 送电后,在轿顶同时按向下和向下按钮,通过门按钮确认动作,当轿厢位置在平层区域内,动作状态应为开门;在平层区域外动作状态应为关门,如果转向错误时,可交换门机接线 U 与 W与编码器 DPGA与 DPGB3) 常见故障的确认a. 电机转向可观察 20#开门继电器, 21#关门继电器的吸合动作情况b. 当电机有微量旋转时, 可检查电机接线柱 A 与 H间阻值(约 23-120Ω, J 与 K 间的阻值约为 230Ωc. 当电机动作时, 可观察 DR8板,DBD,CR6发光二极管信号是否点灯d. 当电机有跳动休止时,可观看错误码, 是否有72 故障,确认 DR8板故障4) 设定 SEL=4,数据编号03,观看输入信号 IF82 是否接到运行指令Bit7Bit6Bit5Bit4Bit3Bit2Bit1Bit0OTLCTLDBD安全触板光电管关门按钮开门按钮5) DR12板 LED信号●RST( D16)电源(亮正常)●CHK( D17)通讯(闪烁正常)●5(D18)扭距过大(通常亮)●4(D19)DBD(亮正常,灭DR12板坏)●3(D20)开门指令(亮灯运行)●2(D21)关门指令(亮灯运行)●1(D22)OTL(亮灯检测,灭灯动作)●0(D23)CTL(亮灯检测,灭灯动作)五、在轿厢内缓慢平稳地运行电梯1. 按住轿厢内操作盘的关门按钮,同时按住运转手盘的“上” (或“下”)按钮,轿厢将以 1m/s 的速度缓慢平稳的上行(或下行) ,但一次运走时间为 15 秒。

2. 在 2IR-1U/-3U/-3D/-1D ( HDB的场合为 2IR-1U/-3/-1D )都正常的情况下,可以仅在再平层区域内运转按住开门按钮,同是按住“上” (或“下)按钮,轿厢门在完全打开的状态下,电梯以 1m/分)的速度缓慢地上行(或下行) 第二章 快车调试一、 FD运转(楼层位置写入操作)1. 在进行 FD运转前,要确认井道限位开关LS101~103,LS201~203 及感应器 2IR 的位置正确、工作正常2. 【用 LED来确认 2IR 的工作状态】将 SEL 调到 3,如原来就处在3,也要先调到3 以外的位置,然后再调回3,按一下上部按钮,进入数据编号=00 的显示进入慢车模式,按住下部按钮将EQDO开关设定为 ON,然后松开下部按钮,进入慢车运行模式,操作慢车运行,观察2IR 的工作状态SEL=32IR 显示( 00)限位开关显示(01)Bit7 ◎灭灯LS101Bit6 ◎灭灯LS102Bit5 ◎灭灯LS103LS不碰弓板时点灯Bit4◎灭灯灭灯2IR插入时点灯Bit3◎灭灯灭灯Bit2 ◎2IR-1DLS203Bit1 ◎2IR-3LS202Bit0 ◎2IR-1ULS2013.【用 LED来确认限位开关的状态】将 SEL 调到 3,如原来就外在 3,也要先调到 3 以外的位置,然后再调回部按钮,在 1 秒内再按钮住上部按钮,当 LED点亮时松开按钮(放开按钮 2 秒后, LED灯一瞬全部点亮,然后限位开关的显示状态 01)4. FD运转操作步骤3,按一下上1) 用慢车将电梯开到任何一层的平层处。

2) 切换到自动运行状态切换后,轿厢的门将完全打开,天花板的照明 / 风扇处于 OFF 状态,这是没有关系的,约过 15 秒左右,门会自动关闭3) 按住中按钮,则时将 SEL 调到〖 2〗位置,暂时放开中按钮,并在 4 秒以内再重新按一次中按钮4) 通过这个操作,电梯将转换成 FD运转方式, BIT0~BIT3 将会闪烁Bit7 □ 熄灭Bit6 □ 熄灭Bit5 □ 熄灭Bit4 □ 熄灭Bit3 ? 闪烁Bit2 ? 闪烁Bit1 ? 闪烁Bit0 ? 次烁5) 通过以下任何一种操作,使运转开始在机房里进行 -------- 一直按住上按钮或下按钮在轿厢里进行 -------- 一直按住关门按钮等门完全关闭后,电梯开始 FD运行,这时,手就可以放开按钮了6) 轿厢移动的方向:轿厢处在顶层的平层起 10mm以上位置时,向下移动其余的场合,向上移动7) 运行开始后,按以下走行运行:开始上行的场合,当运行到顶层平层上方 10mm处位置时停止运行,从该处开始进行自动下行运行接下去,在顶层和底层之间自动运行 2 个来回第一个来回称为“ FD1 运行”,第二个来回称为“ FD2运行”2 个来回后,停在顶层处开门,运行终止。

FD运行中, LED显示以下内容:LEDFD1运行中FD2 运行中FD 运行终止时Bit7□LS101上行闪光Bit6□LS102下行闪光Bit5。
