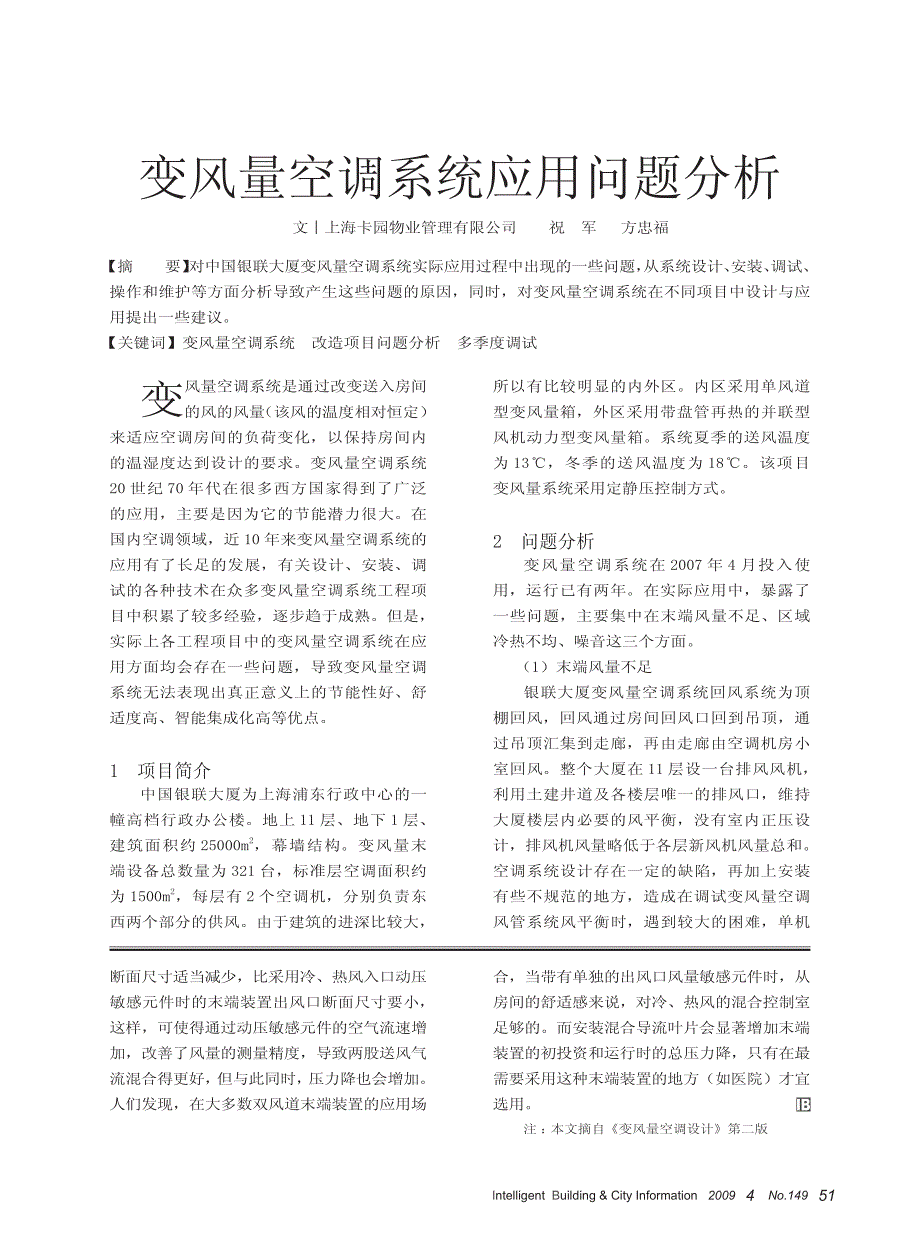

Intelligent Building & City Information 2009 4 No.149 51变风量空调系统是通过改变送入房间的风的风量 （该风的温度相对恒定）来适应空调房间的负荷变化，以保持房间内的温湿度达到设计的要求变风量空调系统20 世纪 70 年代在很多西方国家得到了广泛的应用，主要是因为它的节能潜力很大在国内空调领域，近 10 年来变风量空调系统的应用有了长足的发展，有关设计、安装、调试的各种技术在众多变风量空调系统工程项目中积累了较多经验，逐步趋于成熟但是，实际上各工程项目中的变风量空调系统在应用方面均会存在一些问题，导致变风量空调系统无法表现出真正意义上的节能性好、舒适度高、智能集成化高等优点1 项目简介 中国银联大厦为上海浦东行政中心的一幢高档行政办公楼地上 11 层、地下 1 层、建筑面积约 25000m2，幕墙结构变风量末端设备总数量为 321 台，标准层空调面积约为 1500m2，每层有 2 个空调机，分别负责东西两个部分的供风由于建筑的进深比较大，变风量空调系统应用问题分析文︱上海卡园物业管理有限公司 祝 军 方忠福【摘 要】 对中国银联大厦变风量空调系统实际应用过程中出现的一些问题， 从系统设计、 安装、 调试、操作和维护等方面分析导致产生这些问题的原因，同时，对变风量空调系统在不同项目中设计与应用提出一些建议。
关键词】变风量空调系统 改造项目问题分析 多季度调试所以有比较明显的内外区内区采用单风道型变风量箱，外区采用带盘管再热的并联型风机动力型变风量箱系统夏季的送风温度为 13℃，冬季的送风温度为 18℃该项目变风量系统采用定静压控制方式2 问题分析 变风量空调系统在 2007 年 4 月投入使用，运行已有两年在实际应用中，暴露了一些问题，主要集中在末端风量不足、区域冷热不均、噪音这三个方面1）末端风量不足银联大厦变风量空调系统回风系统为顶棚回风，回风通过房间回风口回到吊顶，通过吊顶汇集到走廊，再由走廊由空调机房小室回风整个大厦在 11 层设一台排风风机，利用土建井道及各楼层唯一的排风口，维持大厦楼层内必要的风平衡，没有室内正压设计，排风机风量略低于各层新风机风量总和空调系统设计存在一定的缺陷，再加上安装有些不规范的地方，造成在调试变风量空调风管系统风平衡时，遇到较大的困难，单机断面尺寸适当减少，比采用冷、热风入口动压敏感元件时的末端装置出风口断面尺寸要小，这样，可使得通过动压敏感元件的空气流速增加，改善了风量的测量精度，导致两股送风气流混合得更好， 但与此同时， 压力降也会增加人们发现，在大多数双风道末端装置的应用场合，当带有单独的出风口风量敏感元件时，从房间的舒适感来说，对冷、热风的混合控制室足够的。
而安装混合导流叶片会显著增加末端装置的初投资和运行时的总压力降，只有在最需要采用这种末端装置的地方（如医院）才宜选用注 ： 本文摘自《变风量空调设计》第二版52 智能建筑与城市信息 2009年 第4期 总第149期楼宇自动化BUilding Automation测试结果也不尽如人意以 标 准 层 为 例， 办 公 面 积 约 1500m2、东西两侧各一台风量 25000m3/h 机外余压500Pa 的空调机，楼层分布 40 台 VAV 末端装置，楼层理论设计总需求风量约 40000m3/h测试期间，对标准层在空调机风机工频运行的情况下，东西两侧测试 VAV 末端设备实际风量，与设计风量比较，部分末端设备风量不足，具体数据如表 1 所示楼层 VAV 末端设备总计 40 台，近 10 台末端设备运行过程中实际风量达不到设计要求，这些机组基本上都位于风管系统的最不利管段，究其原因为风管系统的安装没有按照原设计图纸施工通过检查，风管安装质量差，漏风是一个方面，风管制作不规范、风管阻力特性和设计的风管阻力特性有很大差别、楼层空调机房无机械回风系统，也是造成风机特性下降的一个主要因素要改善目前存在的问题，对风管系统地检查（包括回风系统） 、 整改还是相当必要的。
为此，在目前正常办公的情况下，小范围的调整、局部风管的改造及补漏工作，大面积的展开对于风管制作、安装不合理的，进行重新调整如图 1A 所示就是一个例子这种 VAV 末端设备一次风管与风管接口不合理的现象比较普遍此种做法是比较忌讳的，造成气流组织混乱，局部阻力增大，直接后果是风量不足、噪声大故此，对有上述做法的接口调整改为图 1B 方接圆的渐变式风管接口随着空调风管系统的补漏，风量不足的末端设备风量增加了 5% ～ 10% ；风管系统连接管件的改进，风量增加了 3% ～ 5％而回风系统检查工作方面， 因办公区域无回风风管，重点工作放在回风系统上的过滤网上，包括房间回风口过滤网、自带过滤网式的过桥风管、空调箱回风初、 中效过滤网都进行必要的清洗，最大限度的维持空调机机房的回风量在整改前，空调机长时间是在较高的频率下运行（45 ～ 50Hz） ，风机几乎是在定风量的运行，因此变风量空调系统的节能优势也就无法真正实现2）区域冷热不均暖通设计人员会根据建筑的结构特性对建筑本体层面进行合理的内、外区空调区域划分，比较好的划分方式为内区一台空调机（常年送冷风工况） ，外区一台空调机（冷热工况） ，但是银联大厦建筑结构形状特殊，如图 2 所示，建筑外形为橄榄型，弧形面为正南正北。
3 楼西面 VAV 位置 总经理办公室 开放办公室 开放办公室 资料室 副总经理办公室 总经理办公室 开放办公室 3 楼东面 VAV 位置 总经理办公室 副总经理办公室 总经理办公室VAV 型号 FPP-06 FPP-10 FPP-10 FPP-06 FPP-06 FPP-06 FPP-08 VAV 型号 FPP-06 FPP-06 FPP-06VAV 编号 4 5 6 12 15 16 20 VAV 编号 5 15 7风量差率 23% 18% 22% 31% 17% 16% 27% 风量差率 23% 16% 60%设计风量 CMH 720 1117 1120 423 300 358 647 设计风量 780 388 458实际风量 CMH 554 916 872 291 249 299 473 实际风量 566 326 185表 1 部分 VAV 末端设备风量参数图 1 风管接口BAIntelligent Building & City Information 2009 4 No.149 53原设计单位空调系统设计仅对楼层空调区域按照东西各一半，变风量末端装置内、外区不同机型的方式划分。
银联大厦二次装修施工期间，现设计单位保留变风量空调系统原有设计思路，仅对部分装修隔断方面的空调需求作些增减调整这种分区划分，每个系统里都有内外区并且楼层南、北办公室在设定温度一样的基础上，房间区域温度存在一定差异 （具体数据见表 2）由表内数据可见，在严冬期间，南、北办公环境温度差异较大空调系统运行初期时，南北房间温度差异在 0.5 ～ 1℃之间，随着太阳光照时间的加强，至中午时分，南北房间温差最大达 3℃，解决方法是人为将南区的设定温度比北区设低 1℃银联大厦冬季供热设备为风冷热泵机组，热水出水温度在极端环境下，水温不超过40℃，对于风机并联型空调末端装置，热水盘管功能为辅助加热，其理想温度在 60℃，显然辅助加热的效果较差，造成外区再热热量不够，外区的区域温度在室外极端环境下始终达不到设定值，必须以调高最小风量，并且提高送风温度的方法来进行弥补，送风温度从原设计的 18℃上升至 23 ～ 25℃才能基本达到 20℃的房间温度如何避免这种南北区域冷热不均问题，人为进行必要的预冷、预热工作相当必要为此，对中央空调系统每天的开机运行时间的掌握和房间温度的控制，摸索了一些规律原则上要求在办公上班之前，基本达到控制在房间温度设定值上位或下位，这主要是根据不同季节及不同办公区域空调温度需求而定。
而一旦上班之前的预冷或预热工作没做好，需临时调整，则必须结合该变风量空调系统内南、北独立办公区域的温度实际情况而调整譬如，冬季阶段北区独立房间报冷，而该房间内变风量末端装置的风机及热水阀均已经工作，且经过确认状态正常此时，图 2 银联大厦标准层变风量空调系统平面图记录 时间楼层 10F9F8F7F6F5F4F3F区域 南 北 南 北 南 北 南 北 西南 东北 西南 东北 西南 东北 西南 东北温度 10.5℃ 9.5℃ 12.5℃ 12℃ 13℃ 12.5℃ 14℃ 13℃ 13.5℃ 14℃ 14.5℃ 14.5℃ 14.5℃ 13.5℃ 14℃ 12.5℃记录 时间楼层 10F9F8F7F6F5F4F3F区域 南 北 南 北 南 北 西南 东北 西南 东北 西南 东北 西南 东北 西南 东北温度 12.5℃ 13℃ 15.5℃ 17.5℃ 18℃ 17.5℃ 17℃ 17℃ 19℃ 16℃ 16℃ 15℃ 18℃ 17.5℃ 20℃ 17℃记录 时间楼层 10F9F 8F 7F6F5F4F3F区域 南 北 南 北 南 北 南 北 南 北 南 北 南 北 南 北温度 18℃ 17℃ 20.5℃ 23.5℃ 21.5℃ 21.5℃ 23℃ 23℃ 21.5℃ 21.5℃ 18.5℃ 19.5℃ 18℃ 18℃ 19.5℃ 17℃表 2 大厦 3 ～ 10F 温度监测记录表 ( 日期 ： 2007.1.22)8 ： 55 ～ 9 ： 3010 ： 45 ～ 11 ： 1014 ： 30 ～ 15 ： 3054 智能建筑与城市信息 2009年 第4期 总第149期楼宇自动化BUilding Automation唯一能做的工作就是人工控制。
做法是 ： 提高空调机送风温度，但设定值控制在南区独立房间需求温度之内，若效果不明显，再适当抬高空调机送风温度，但必须控制好南区独立办公区的变风量末端装置按照变风量末端装置的工作原理，房间温度大于设定值，在条件满足的情况下，VAV 末端设备运行模式将转化为制冷，一次送风量维持最大，而此时的一次风的温度大于房间内温度，就无法实现降温制冷的目的这样南区的房间温度就会持续上升，产生过热现象，这时必须将送风温度降下来在冬季送风温度调整的过程中，需要人时刻关注南北（或者说内、外区）的温度变化，以求送风温度达到一个比较折中的值由图 3 可见，从工作原理上，也正验证了在必要情况下，人为控制是可行的但在冬季采用提高空调机送风温度，必须做好相关联的其它 VAV 末端设备的调整工作，防止顾此失彼现象的发生3）噪音问题根据教参《空气调节》对建筑空调上关于空气平均流速的推荐， 夏季取0.2～ 0.5m/s，冬季取 0.15 ～ 0.3m/s结合变风量空调系统设计的理念，风口风速的控制，以条形风口风速小于 2 m/s 为宜对银联大厦部分 VAV末端设备下游的风口风速的测定与噪声的比对，实际情况见表 3由表 3 数据可见，风口风速控制的大小因地制宜，国标办公环境的噪声要求，需控制 45 分贝以下，如何根据实际情况，调整好变风量末端设备，是相当重要的。
而对于银联大厦变风量空调系统噪声大的问题，如何在有效的范围内调整好末端设备，降低办公噪声，是工程实施的重中之重为此，对开放式办公区域，在不破坏吊顶美观的情况下，增加了散流器从原设计 TU-10 单 风 道 末 端 装 置 1400m3/h, 分 配165*165 方形散流器 4 个增加到 8 个在独立办公区域，由于房间空间有限，无法实现增加风口，故从使用舒适角度考虑，改变风口流速方向，以及风管内部贴消音材料等方法，来弥补原有的缺陷对于个别独立办公区域，通过运行后的负荷实践及业主报修需求，对冬季期间噪声明显的变风量末端设备，降低风机转速或强行停运风机的方法（该方法不能用于串联图 3 风机并联型变风量末端装置的工作原理图带末端再热风机并联型变风量。
