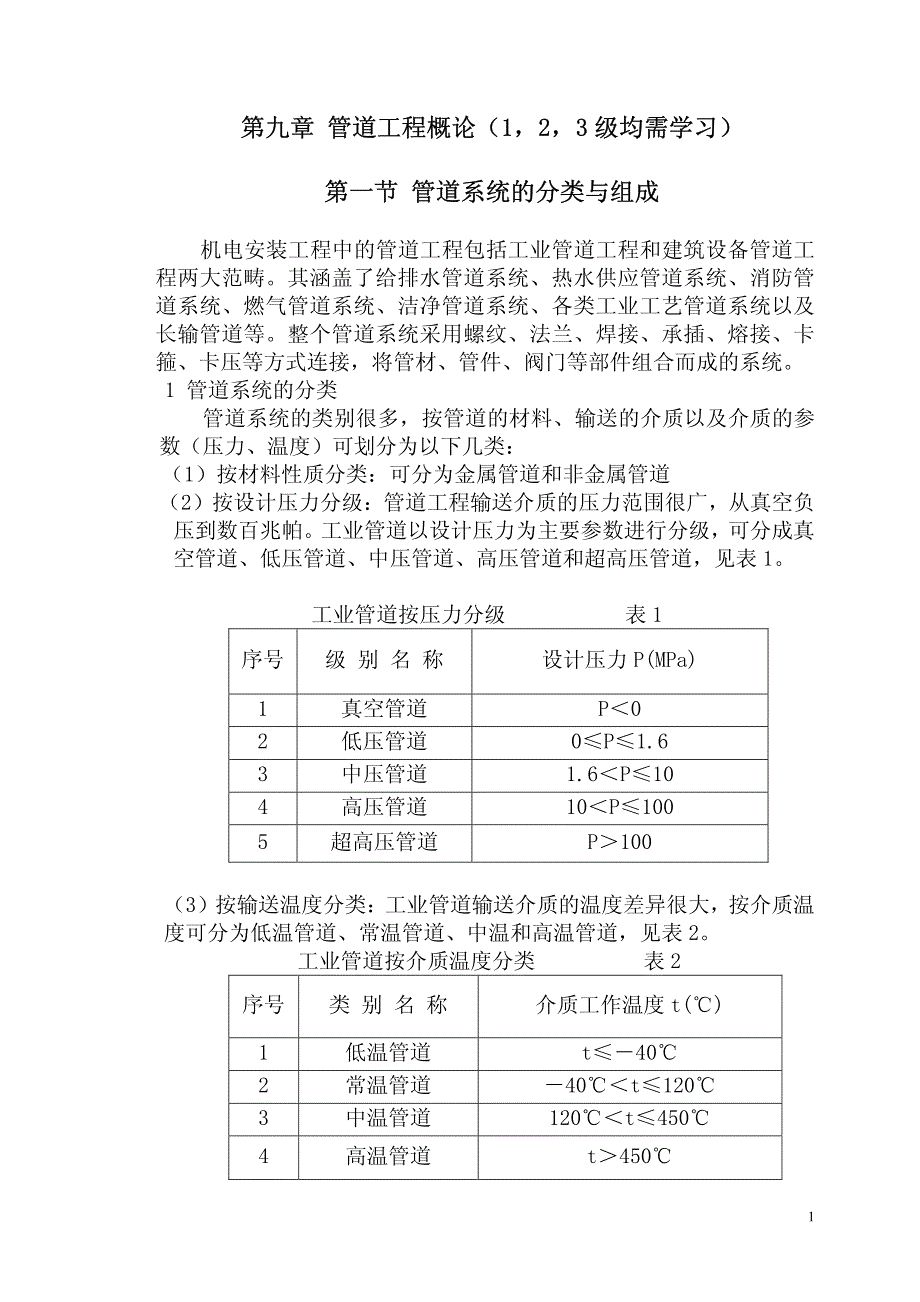

第九章 管道工程概论（1，2，3 级均需学习） 第九章 管道工程概论（1，2，3 级均需学习） 第一节 管道系统的分类与组成 第一节 管道系统的分类与组成 机电安装工程中的管道工程包括工业管道工程和建筑设备管道工 程两大范畴其涵盖了给排水管道系统、热水供应管道系统、消防管 道系统、燃气管道系统、洁净管道系统、各类工业工艺管道系统以及 长输管道等整个管道系统采用螺纹、法兰、焊接、承插、熔接、卡 箍、卡压等方式连接，将管材、管件、阀门等部件组合而成的系统 1 管道系统的分类 管道系统的类别很多，按管道的材料、输送的介质以及介质的参 数（压力、温度）可划分为以下几类： （1）按材料性质分类：可分为金属管道和非金属管道 （2）按设计压力分级：管道工程输送介质的压力范围很广，从真空负 压到数百兆帕工业管道以设计压力为主要参数进行分级，可分成真 空管道、低压管道、中压管道、高压管道和超高压管道，见表 1 工业管道按压力分级 表 1 序号级 别 名 称 设计压力 P(MPa) 1 真空管道 P＜0 2 低压管道 0≤P≤1.6 3 中压管道 1.6＜P≤10 4 高压管道 10＜P≤100 5 超高压管道 P＞100 （3）按输送温度分类：工业管道输送介质的温度差异很大，按介质温 度可分为低温管道、常温管道、中温和高温管道，见表 2。
工业管道按介质温度分类 表 2 序号 类 别 名 称 介质工作温度 t(℃) 1 低温管道 t≤－40℃ 2 常温管道 －40℃＜t≤120℃ 3 中温管道 120℃＜t≤450℃ 4 高温管道 t＞450℃ 1注： 当蒸汽管道工作压力≥9MPa， 且介质工作温度≥500℃时,则属于 高压管道 （4）按输送介质的性质分类：汽水介质管道（包括输送过热蒸汽、 饱和蒸汽、冷热水等）和惰性气体及不可燃液体介质（包括压缩空气、氮 气、冷却剂等） ：输送这些介质对管材没有特殊要求，主要是满足工作压 力和工作温度的要求，保证管道具有足够的机械强度和耐热稳定性 （5）腐蚀性介质管道：包括输送硫酸、硝酸、盐酸、苛性碱、氯化 物、硫化物等介质的管道，要求管材具有耐腐蚀和化学稳定性 （6）化学品及危险品介质管道：包括输送有毒介质（如氯、氰化钾、 氨、沥青、煤焦油等） 、可燃与易燃易爆介质（如油品、天然气、水煤气、 氢气、乙炔、甲醇等）以及窒息性、刺激性、腐蚀性、易挥发性介质这 类管道除保证足够的机械强度外， 还应具有良好的密闭性， 必要时还需配 置相应的安全装置 第二节 管道工程施工基本程序 第二节 管道工程施工基本程序 在机电安装工程中，不管何种类别的管道工程，其管道的施工程序安排时都要注意与土建及其他专业工程施工的配合和协调。
建设工程项目开工以前首先要做好施工的准备工作根据工程的实际情况，在熟悉图纸以后要进行对土建施工时的配合工作，将需要预埋的管道按图纸要求根据土建的施工进度进行及时的配合预留和预埋 在管道进行施工之前，首先要确认基础和设备安装的施工是否已经完毕，经与有关方面确认已经结束后再进行测量和配管安装 在管道的施工过程中，还要注意与其他工种的配合机电安装工程的整个施工过程中，土建、设备、电气、通风、仪表等专业都在同时施工，因此要预先做好管线综合布置图，安排好管道工程的施工程序和进行及时的协调 管道工程施工的基本程序如图 1 所示： 施工准备 （技术、人员、机材料验收 保管、运输 材料计划与采2管道预埋、测量3。
