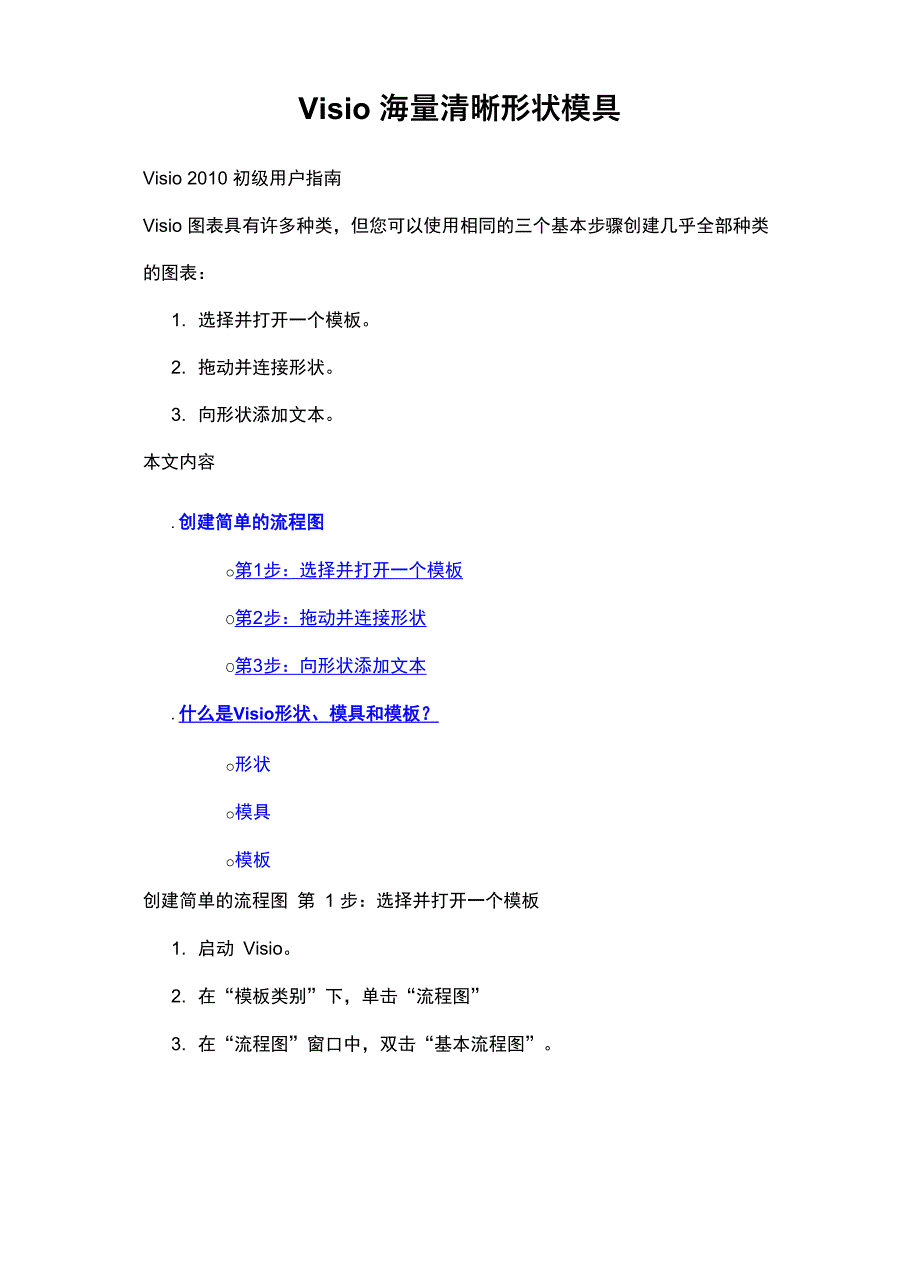

Visio 海量清晰形状模具Visio 2010 初级用户指南Visio 图表具有许多种类，但您可以使用相同的三个基本步骤创建几乎全部种类 的图表：1. 选择并打开一个模板2. 拖动并连接形状3. 向形状添加文本本文内容.创建简单的流程图o第1步：选择并打开一个模板O第2步：拖动并连接形状O第3步：向形状添加文本.什么是Visio形状、模具和模板？o形状o模具o模板创建简单的流程图 第 1 步：选择并打开一个模板1. 启动 Visio2. 在“模板类别”下，单击“流程图”3. 在“流程图”窗口中，双击“基本流程图”模板将相关形状包括在名为模具的集合中例如，随“基本流程图”模板打开的基華流程圏形我任何一种模具即“基本流程图形状”第 2 步：拖动并连接形状狀更塞形状4 J 结車匚加O判走二萍若要创建图表，请将形状从模具拖至空白页上并将它们相互连接起来用于连接 形状的方法有多种，但是现在使用自动连接功能1. 将“开始/结束”形状从“基本流程图形状”模具拖至绘图页上，然后松开鼠标按钮2. 将指针放在形状上，以便显示蓝色箭头3. 将指针移到蓝色箭头上，蓝色箭头指向第二个形状的放置位置此时将会显示一个浮动工具栏，该工具栏包含模具顶部的一些形状。
□oOl4. 单击正方形的“流程”形状流程”形状即会添加到图表中，并自动连接到“开始/结束”形状 如果要添加的形状未出现在浮动工具栏上，则可以将所需形状从“形状”窗口拖 放到蓝色箭头上新形状即会连接到第一个形状，就像您在浮动工具栏上单击了 它一样第 3 步：向形状添加文本1. 单击相应的形状并开始键入文本2. 键入完毕后，单击绘图页的空白区域或按 Esct返回页首什么是 Visio 形状、模具和模板？形状Visio 形状是指您拖至绘图页上的现成图像，它们是图表的构建基块当您将形状从模具拖至绘图页上时，原始形状仍保留在模具上该原始形状称为 主控形状放置在绘图上的形状是该主控形状的副本，也称为实例您可以根据 需要从中将同一形状的任意数量的实例拖至绘图上旋转形状和调整形状的大小 人们对形状进行的最常见的处理涉及形状中内置的功能可视线索有助于您快速 查找和使用这些功能•旋转手柄位于形状上方的圆形手柄称为旋转手柄将旋转手柄向右或向左拖动可旋转形状• 自动连接功能的蓝色连接箭头借助于浅蓝色连接箭头，可以轻松地将形状相互连接起来，如上一部分所示• 用于调整形状大小的选择手柄您可以使用正方形选择手柄更改形状的高度和宽度。
单击并拖动形状一角上的选 择手柄可放大该形状，而不更改它的比例，也可以单击并拖动形状一侧上的选择 手柄以使形状变高或变宽Visio 形状的特殊功能Visio 形状不仅仅是简单的图像或符号形状可以包含数据 通过在“形状数据”窗口中键入数据可以向每个形状添加数据，访问该窗口的方法是：在“视图”选项卡上的“显示”组中，单击“任务窗格”，然后单击“形 状数据”也可以从外部数据源导入数据默认情况下，数据不会显示在绘图中可以通过打开“形状数据”窗口并选择单 个形状来查看该形状的数据如果要一次显示许多形状的数据，可以使用一项名为数据图形的功能下图一次 显示 了两个树的数据淖用名称花白蜡木〕毎年着叶生长注中誓ll^E.'；树型毎年落叶生桜辱中雲具有特殊行为的形状许多 Visio 形状都具有特殊行为，拉伸、右键单击或移动形状上的黄色控制手柄时就会看到这些行为例如，拉伸“人员”形状可显示更多人员，拉伸“成长的花朵”形状可指示成长 情况oI□ m 口提示 若要了解某个形状可以执行的任务，比较好的方法是右键单击它以查看 其快捷菜单上是否有一些特殊命令t返回页首模具Visio 模具包含形状的集合每个模具中的形状都有一些共同点。
这些形状可以 是创建特定种类图表所需的形状的集合，也可以是同一形状的几个不同的版本 例如，“基本流程图形状”模具仅包含常见的流程图形状其他专用流程图形状 位于其他模具中，如 BPMN 和 TQM 模具模具显示在“形状”窗口中若要查看特定模具上的形状，请单击它的标题栏 打开任意 Visio 模具每个模板打开时都会显示一些模具，这些模具是创建特定种类的绘图所需的，但 您可以根据需要随时打开其他模具在“形状”窗口中，单击“更多形状”，指向所需的类别，然后单击要使 用的模具的名称t返回页首模板 如果要创建某图表，请使用该图表类型（或者，如果没有完全匹配的类型，则从最接近的类型）的模板创建此图表Visio模板可帮助您使用正确的设置创建图 表：•满含创建特殊种类图形所需形状的模具例如，“家居规划”模板打开时会显示一些模具，这些模具中满是各种形状，如 墙壁、家具、家电、柜子等• 适当的网格大小和标尺度量单位 有些绘图需要使用特殊的刻度例如，“现场平面图”模板打开时会显示一个 1 英寸代表 10 英尺的工程刻度• 特殊选项卡有些模板具有一些独特功能，在功能区的特殊选项卡上可以找到这些功能例如， 打开“时间线”模板时，功能区上会显示“时间线”选项卡。
您可以使用“时间 线”选项卡配置时间线，并将数据在 Visio 和 Microsoft Project 之间导入和 导出• 用于帮助您创建特殊类型绘图的向导在一些情况下，当您打开 Visio 模板时，将会有一个向导帮助您入门例如， “空间规划”模板打开时会显示一个向导，该向导可帮助您设置空间和房间信息 查看模板示例若要弄清哪些模板可用，请执行下列操作：1. 单击“文件”选项卡2. 单击“新建”3. 单击各种模板类别，然后单击模板缩略图以查看模板的简短说明。
