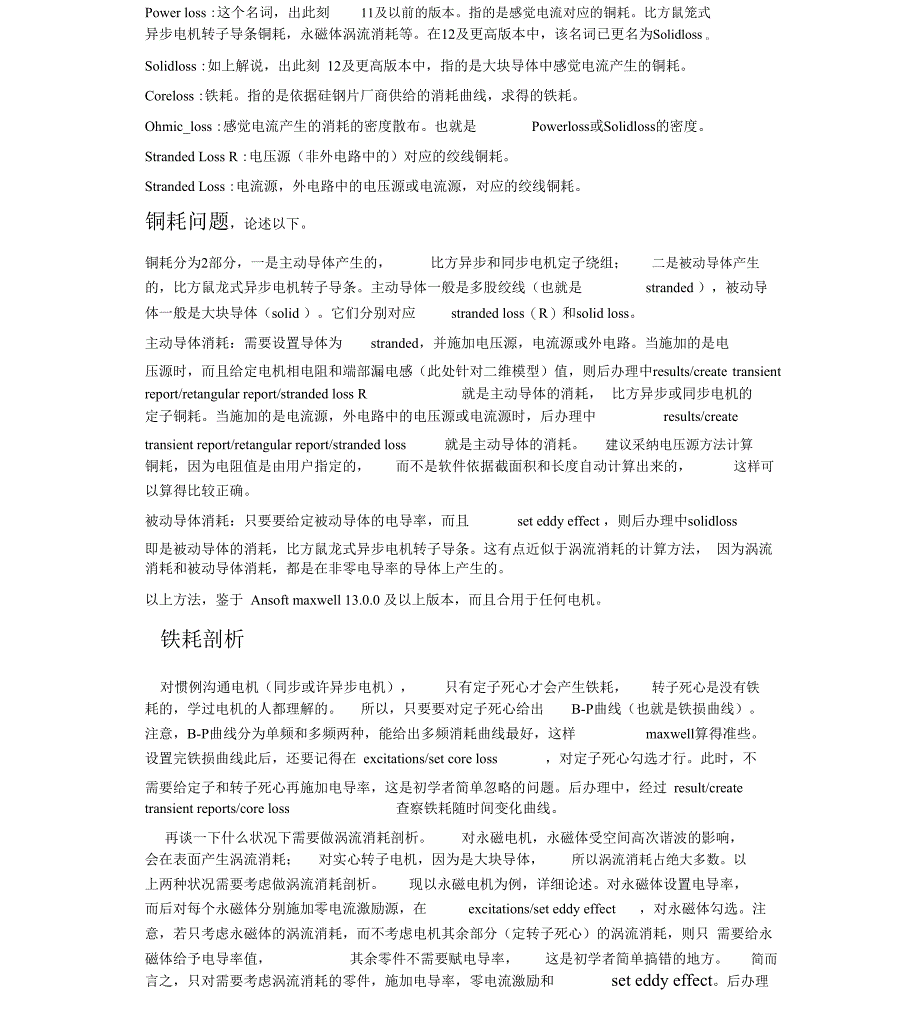

Power loss :这个名词，出此刻 11及以前的版本指的是感觉电流对应的铜耗比方鼠笼式异步电机转子导条铜耗，永磁体涡流消耗等在12及更高版本中，该名词已更名为Solidloss oSolidloss :如上解说，出此刻 12及更高版本中，指的是大块导体中感觉电流产生的铜耗Coreloss :铁耗指的是依据硅钢片厂商供给的消耗曲线，求得的铁耗Ohmic_loss :感觉电流产生的消耗的密度散布也就是 Powerloss或Solidloss的密度Stranded Loss R :电压源（非外电路中的）对应的绞线铜耗Stranded Loss :电流源，外电路中的电压源或电流源，对应的绞线铜耗铜耗问题，论述以下铜耗分为2部分，一是主动导体产生的， 比方异步和同步电机定子绕组； 二是被动导体产生的，比方鼠龙式异步电机转子导条主动导体一般是多股绞线（也就是 stranded ），被动导体一般是大块导体（solid ）它们分别对应 stranded loss（R）和solid loss主动导体消耗：需要设置导体为 stranded，并施加电压源，电流源或外电路当施加的是电压源时，而且给定电机相电阻和端部漏电感（此处针对二维模型）值，则后办理中results/create transient report/retangular report/stranded loss R 就是主动导体的消耗， 比方异步或同步电机的定子铜耗。
当施加的是电流源，外电路中的电压源或电流源时，后办理中 results/createtransient report/retangular report/stranded loss 就是主动导体的消耗 建议采纳电压源方法计算铜耗，因为电阻值是由用户指定的， 而不是软件依据截面积和长度自动计算出来的， 这样可以算得比较正确被动导体消耗：只要要给定被动导体的电导率，而且 set eddy effect ，则后办理中solidloss即是被动导体的消耗，比方鼠龙式异步电机转子导条这有点近似于涡流消耗的计算方法， 因为涡流消耗和被动导体消耗，都是在非零电导率的导体上产生的以上方法，鉴于 Ansoft maxwell 13.0.0 及以上版本，而且合用于任何电机铁耗剖析对惯例沟通电机（同步或许异步电机）， 只有定子死心才会产生铁耗， 转子死心是没有铁耗的，学过电机的人都理解的 所以，只要要对定子死心给出 B-P曲线（也就是铁损曲线）注意，B-P曲线分为单频和多频两种，能给出多频消耗曲线最好，这样 maxwell算得准些设置完铁损曲线此后，还要记得在 excitations/set core loss ，对定子死心勾选才行。
此时，不需要给定子和转子死心再施加电导率，这是初学者简单忽略的问题后办理中，经过 result/create transient reports/core loss 查察铁耗随时间变化曲线再谈一下什么状况下需要做涡流消耗剖析 对永磁电机，永磁体受空间高次谐波的影响，会在表面产生涡流消耗； 对实心转子电机，因为是大块导体， 所以涡流消耗占绝大多数以上两种状况需要考虑做涡流消耗剖析 现以永磁电机为例，详细论述对永磁体设置电导率，而后对每个永磁体分别施加零电流激励源，在 excitations/set eddy effect ，对永磁体勾选注意，若只考虑永磁体的涡流消耗，而不考虑电机其余部分（定转子死心）的涡流消耗，则只 需要给永磁体给予电导率值， 其余零件不需要赋电导率， 这是初学者简单搞错的地方 简而言之，只对需要考虑涡流消耗的零件，施加电导率，零电流激励和 set eddy effect后办理中，经过 results/create transient reports/retangular report/solid loss 查察涡流消耗随时间变化曲线最后，再次重申一下，做涡流消耗剖析，需要 skin depth based refinement网格剖分才行。
以上方法，合用于及以上版本，并合用于全部电机种类、MAXWELL剖析磁场时，电气设施或电气元件（不论是电机仍是变压器） 主要包含两个部分， 一个是励磁线圈，此外一个是磁性资料 所以总的消耗包含线圈消耗（也叫铜损） 和磁芯损耗（也叫铁损）两个部分此中线圈消耗还包含直流消耗（也就是直流电阻的消耗）和沟通 消耗（沟通电流下的趋肤效应和周边效应产生的消耗） ，这个沟通消耗也叫做涡流消耗，在涡流场和瞬态场中能够经过设置 EDDY EFFECTS来计算而铁损只好在瞬态场上当算铁损的计算，主假如由磁芯资料供给商供给的各样频次和工作磁感觉强度下的测试数据为基础，使用STEINMETZ方程式，采纳插值法获得的这个铁损已经包含了磁芯的全部消耗，即：磁滞消耗，涡流消耗和节余消耗铁损的计算分两种，一种主假如软磁铁氧体（POWER FERRITE）,此外一种主假如矽钢片（ELECTRICAL STEEL），两种计算公式不一样二、SOLIDLOSS （实体导体消耗）是指任何导体资料的消耗，既能够包含源电流，又能够有涡流 电流SOLID CONDUCTOR（实体导体）又包含两种，一种是主动导体，即有外加电流的导体，此 外一种是被动导体，即没有外加电流。
被动导体又有两种状况， 短路和开路定子和转子其实就是 被动导体，自然有涡流存在，也就是一种SOLIDLOSS其实应当还有一种导体消耗，DISPLACEMENT位（移电流），可是往常都很小，一般用于交变电场剖析，磁场中极少用三、 对于 powerloss 和 coreloss四、 对于永磁体的铁耗计算1 .什么状况下应当给永磁体设置电导值？象钕铁硼等导电的永磁资料 ，并要考虑永磁体中涡流的影时 ，要设置电导率.2 .什么状况下给永磁体加上【set Eddy effects】？ 要计算永磁体中的涡流的影响时 ，应设置.3.又在什么状况下给永磁体赋上【零电流】因为电机轴向长度有限，而且单块永磁内涡流自成回路 ，所以永磁体截面上的电流有正向和负向，而且正、负电流之和应等于零要正确计算永磁体中的涡流，应将每块永磁体赋【零电流】4，若希望正确算额定转矩， 应当怎么设置？（也能够同时谈谈硅钢片怎么设置） 理论上讲，要正确计算额定转矩，应试虑永磁体中的涡流，即设置：电导率、【set Eddy effects】、【零电流】但硅钢片不该设置电导率和【set Eddy effects】，因为2D有限元是模拟轴向有必定长度的电磁问题，不可以模拟很薄的硅钢片中的涡流问 题，这个问题是三维问题。
5. 若希望正确计算齿槽转矩，应当怎么设定？（也能够同时谈谈硅钢片怎么设置） 齿槽定位力矩一般是指低速下的值，所以不因考虑永磁体和硅钢片中的涡流6. 若希望算表面贴磁的永磁电机的永磁体涡流消耗，应当怎么设定？（也能够同时谈谈硅钢片 怎么设置）永磁体应按上边 4.中说的设置，硅钢片应将电导率设为零，不考虑硅钢片中涡流我的理解是这样的：在计算瞬态场时，铁耗的计算由资料的特征获得， set core loss 的选项上 要在铁芯上勾对号死心分转子死心和定子死心，因为定子死心为叠片式的默以为无涡流消耗，所 以不加set eddy effects 而转子死心是一个 solid，所以要加set eddy effect计算涡流消耗在 显示消耗时，转子消耗在soildless里，定子消耗在coreloss里当绕组为solid 时，solidloss加入 绕组中eddy effects效应以后的消耗当绕组设为 stranded时不存在这样的消耗当铁芯 勾set eddy effects 的选项时，solidloss为默认铁芯不是叠片式而是 solid时的铁芯消耗 这明显要比coreloss要大的多。
