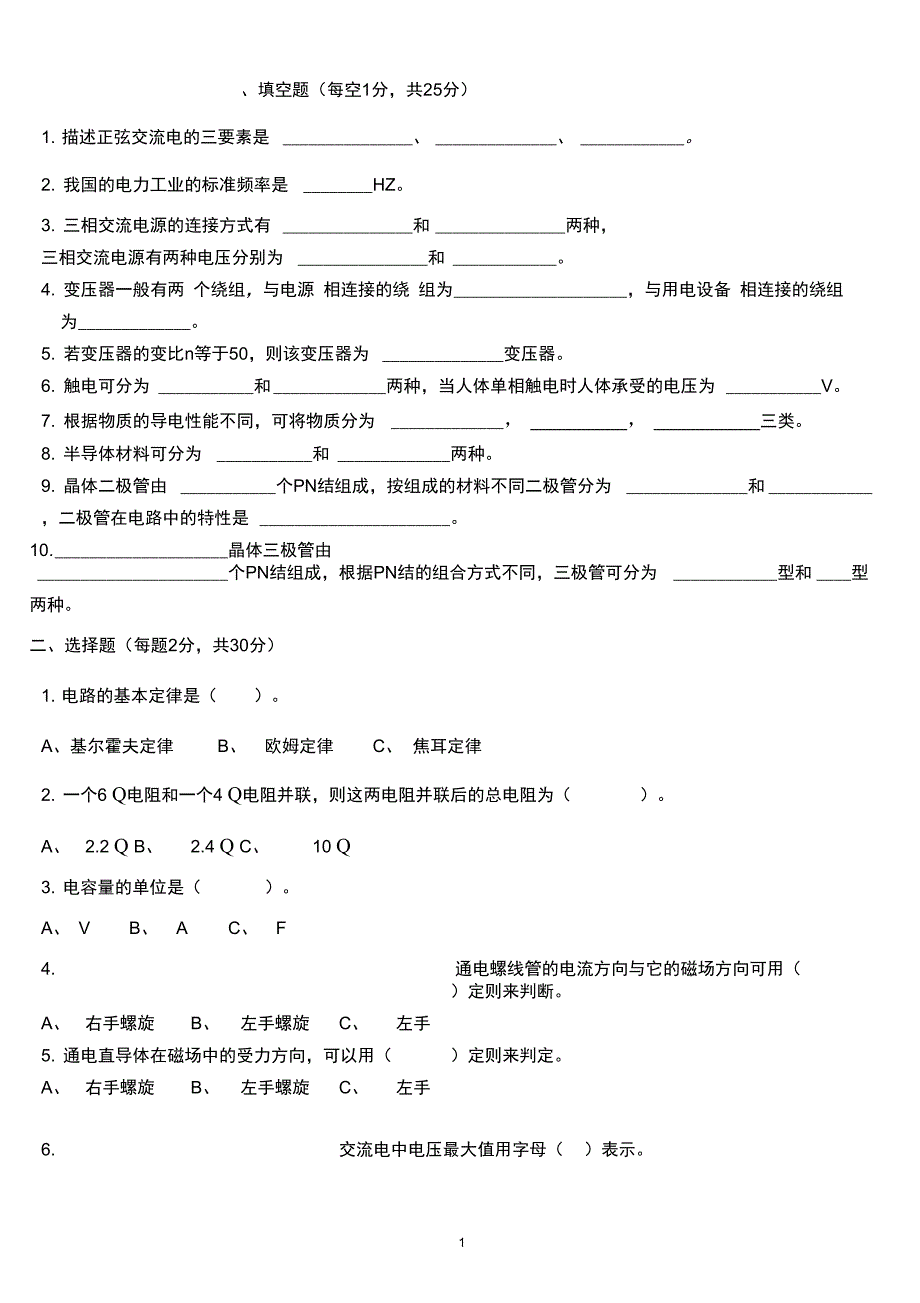

填空题（每空1分，共25分）1. 描述正弦交流电的三要素是 、 、 2. 我国的电力工业的标准频率是 HZ3. 三相交流电源的连接方式有 和 两种，三相交流电源有两种电压分别为 和 4. 变压器一般有两 个绕组，与电源 相连接的绕 组为 ，与用电设备 相连接的绕组为 5. 若变压器的变比n等于50，则该变压器为 变压器6. 触电可分为 和 两种，当人体单相触电时人体承受的电压为 V7. 根据物质的导电性能不同，可将物质分为 ， ， 三类8. 半导体材料可分为 和 两种9. 晶体二极管由 个PN结组成，按组成的材料不同二极管分为 和 ，二极管在电路中的特性是 10. 晶体三极管由 个PN结组成，根据PN结的组合方式不同，三极管可分为 型和 型两种二、选择题（每题2分，共30分）1. 电路的基本定律是（ ）A、基尔霍夫定律 B、 欧姆定律 C、 焦耳定律2. 一个6 Q电阻和一个4 Q电阻并联，则这两电阻并联后的总电阻为（ ）A、 2.2 Q B、 2.4 Q C、 10 Q3. 电容量的单位是（ ）A、 V B、 A C、 F4. 通电螺线管的电流方向与它的磁场方向可用（ ）定则来判断。
A、 右手螺旋 B、 左手螺旋 C、 左手5. 通电直导体在磁场中的受力方向，可以用（ ）定则来判定A、 右手螺旋 B、 左手螺旋 C、 左手6. 交流电中电压最大值用字母（ ）表示A、U B、u C、Um7. 若交流电的频率为100HZ，则交流电的周期为（ ）A、0.1S B、O.OImS C、O.O1S8. 在交流电路中，最大值是有效值的（ ）A、1.5 B、1.414 C、1.39. 在纯电感交流电路中，电压的相位比电流的相位超前（ ）A、30 B、60 C、90°10. 若三相交流电源采取星形连接，当相电压为 220V ,则线电压为（ ）A、250V B、380V C、350V11. 人体的安全电压一般为（ ）A、30V B、42V C、36V12. 硅二极管的死区电压为（ ），导通电压为（ ）A、0.1V，0.5 V B、0.3V,0.7 V C、0.5V,0.7 V13. 锗二极管的导通电压为（ ），死区电压为（ ）A、0.2V,0.1V B、0.5V，0.3 V C、0.3V，0.2 V14. 晶体三极管的基极用字母（ ）表示A、b B、c C、e15. 晶体三极管有几个结，几个区，几个电极（ ）。
A、2、2、3 B、2、3、3 C、2、3、2三、作图题（共25分）1. 请画出图中各通电导体在磁场中受力F的方向 （5分）IO i® 10#（15 分）2. 画出稳压二极管、发光二极管、光电二极管、整流二极管以及晶闸管的电路符号3. 画出两种类型三极管的电路符号用字母标出电极） （5 分）四．简答题（ 10 分）简述为什么电感线圈具有“通直流电，隔交流电”的特性五、计算题（ 10 分）为了安全，机床上照明电灯用的电压是 36V,这个电压是把 220V的电压经过降压后得到的如果变压器的一次绕组为1100匝，二次绕组应为多少匝？用这台变压器给 40W的电灯（电压为36V）供电，如果不考虑变压器本身的损耗,一次侧、二次侧的电流分别为多少？试卷答案 一、 填空题1. 最大值、频率、初相角2. 503. 星形、三角形，相电压、线电压4. 一次绕组、二次绕组5. 降压6. 电击、电伤， 2207. 导体、绝缘体、半导体8. P型、N型9. 1、硅二极管、锗二极管、单向导电性10.2、 NPN 、 PNP二、 选择题1~5:ABCAC6~10:CCBCB11~15:CCCAB作图题1 小题略2 小题见教材 78~803 小题见教材 103四、 简答题电感有感抗存在，感抗是对电流的阻碍，感抗与频率成正比。
直流电路中频率为零，感抗为零，不阻碍 直流电；交流电路中频率不为零，有感抗，阻碍交流电。
