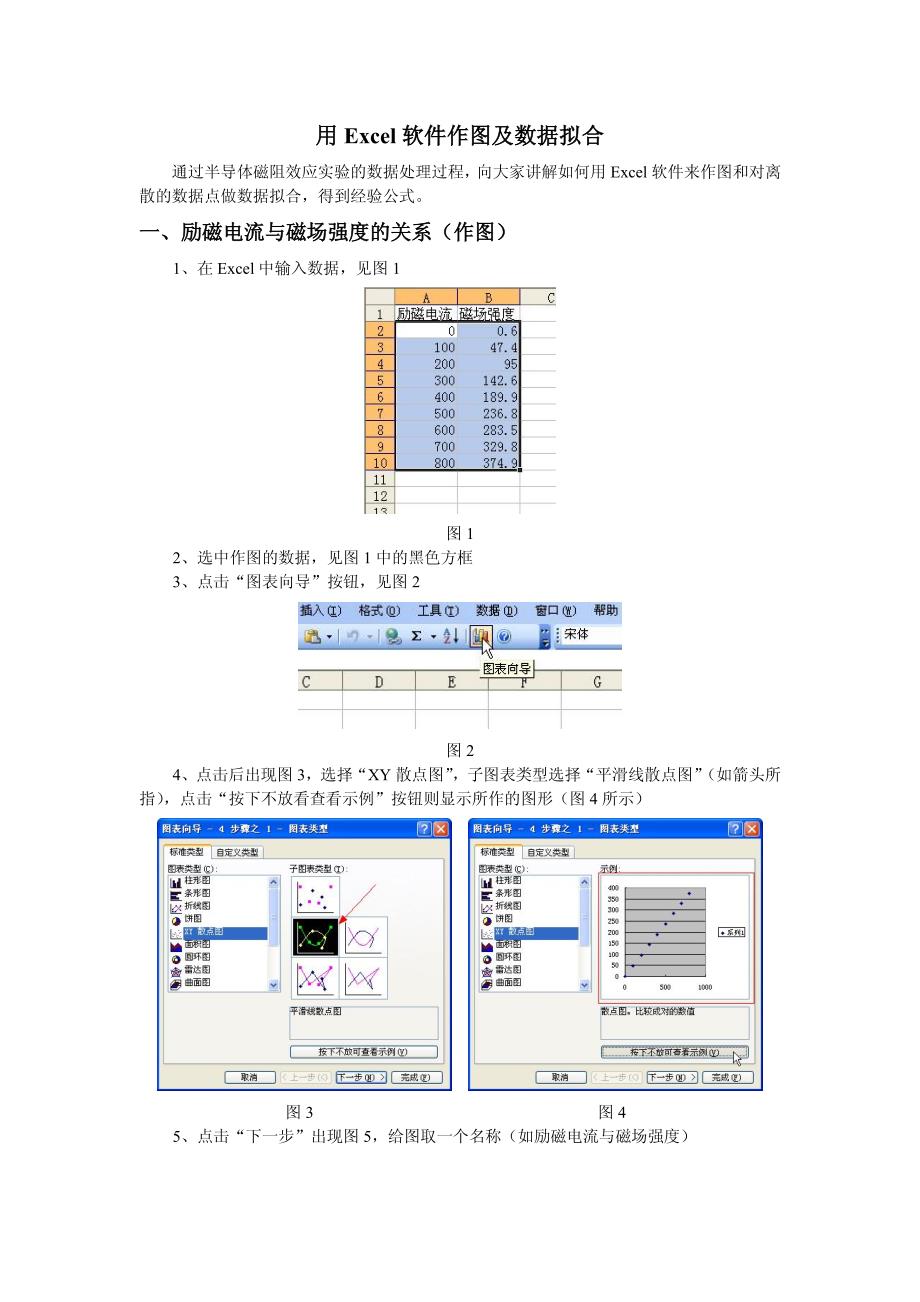

用用 Excel 软件作图软件作图及及数据数据拟合拟合 通过半导体磁阻效应实验的数据处理过程， 向大家讲解如何用 Excel 软件来作图和对离 散的数据点做数据拟合，得到经验公式 一、一、励磁电流与磁场强度的关系励磁电流与磁场强度的关系（作图）（作图） 1、在 Excel 中输入数据，见图 1 图 1 2、选中作图的数据，见图 1 中的黑色方框 3、点击“图表向导”按钮，见图 2 图 2 4、点击后出现图 3，选择“XY 散点图” ，子图表类型选择“平滑线散点图” （如箭头所 指） ，点击“按下不放看查看示例”按钮则显示所作的图形（图 4 所示） 图 3 图 4 5、点击“下一步”出现图 5，给图取一个名称（如励磁电流与磁场强度） 图 5 6、图 5 中点击“下一步”出现图 6，这里设置的参数较多，可以边设置边看右边显示 的图形是不是你所需要的这里其实就是进行设置，作出一个美观、科学的图形大家可以 多试试 图 6 7、点击“完成” ，可以得到图 7 图 7 8、对图进行进一步美化，可以对图进行修改，或删除不要的部分。
双击图中的坐标轴（x 或 y 轴） ，弹出图 8，可以进行相应的设置多试试就熟练了如我进行的修改，见图 9，对 比图 7 可以发现横轴的差异 图 8 图 9 9、双击图 9 中绘图区的“灰色小方块”部分，弹出“绘图区格式” （见图 10） 选择区 域颜色为“无” ，则不出现图 9 中的一大片灰色区域，见图 11 图 10 图 11 10、将图复制到 word 即可打印出数据处理结果 二、二、完整的磁阻效应曲线完整的磁阻效应曲线（（(0)RBR曲线曲线））与上面介绍的“励磁电流与与上面介绍的“励磁电流与磁场强度的关系”类似，这里不说了磁场强度的关系”类似，这里不说了 （作图）（作图） 三三、、线性段的作图和拟合过程线性段的作图和拟合过程（拟合）（拟合） 1、输入数据；选择数据；点击“图表向导”按钮 2、选择子图类型为“散点图” （图 12 中的箭头所示） ，后面的“下一步”与上面介绍 的类似，这里就不说了完成后可以得到图 13 图 12 磁阻效应线性段的拟合00.20.40.60.811.200.20.40.6 磁场强度（T）磁阻MR磁阻效应线性段的 拟合图 13 3、选择图 13 中某个离散的点，点击右键，出现图 14，选择“添加趋势线” 图 14 4、选择“添加趋势线”后，出现图 15，在“类型”下选择“线性” ；在“选项”下选 择“显示公式”和“显示 R 平方值” 。
图 15 5、点击“确定”后，出现图 16 的结果（拟合直线，经验公式，相关系数） 图 16 6、双击“拟合的直线” ，出现图 17，进行图形美化；如我改变颜色（效果见图 18） 图 17 图 18 7、对坐标轴的美化，上面已经介绍过了，这里类似，不再赘述 四四、、曲线曲线段的作图和拟合过程段的作图和拟合过程（拟合）（拟合） 其作图和数据拟合过程与线性段类似，这里说说曲线段的几个不同的地方 1、磁场强度的平方如何用 Excel 计算 （1）输入磁场强度的数据 （2）鼠标左击右边一空白方框 （3）在公式输入栏，输入公式（见图 19，A1*A1 就是平方，当然如果你知道平方函数 的话也可以用平方函数） ，输入好后，回车即可（见图 20） 图 19 图 20 （4）复制已经计算的结果（见图 21 的虚线方框） ，选择其他数据后面的小方框（图 21 中的黑色方块） ，按下“ctrl+V”键（即粘贴） ，可实现相同的计算过程（见图 22） 图 21 图 22 其他更复杂的数据运算都可以用 Excel 的计算， 前提是你要了解 Excel 软件定义的函数。
2、上标和下标 由于横坐标是磁场强度的平方，所以物理量单位也是平方，上标如何标识，见下面的 过程： （1）选择上标字符（见图 23 中箭头所指的数字“2”即是我要的上标） 图 23 （2）在数字“2”上右键，然后选择“坐标轴标题格式” ，见图 24 图 24 （3）在弹出的“坐标轴标题格式”中选择“上标” ，见图 25；其结果如图 26 图 25 图 26 3、坐标轴刻度格式 （1）由于我在计算磁场强度时用的科学记数法，横坐标显示的科学记数法结果，见图 27 所示 图 27 （2）改成常规方法，见图 28 图 28 对曲线段的数据拟合，对曲线段的数据拟合，其数据与其数据与结果见图结果见图 29 图 29 用用 Excel 命令命令求解求解 a、、b、、r 设铜丝电阻随温度变化的实验数据如下，用 Excel 求解 a、b、r 求解步骤 t(℃) 25.1 32.0 40.1 47.0 54.0 60.8 67.1 73.7 Rt(Ω) 21.34 21.91 22.58 23.15 23.73 24.27 24.80 25.32 1、把 t、Rt 数据按列对应输入 Excel 表格内，如把 t 输在第一列（A1:A8） ，Rt 输在第二列 （B1:B8） 2、 在相邻两个空白格 （如 C1、 D1 格） 内， 分别输入说明和函数。
如在 C1 中输入说明 “a=” ， 回车；在 D1 中输入函数“=intercept(B1:B8,A1:A8)” ，其中 A1:A8、B1:B8 分别给出自变量、 因变量的对应位置，回车，即显示“a=19.28848” 3、同样可在 C2、D2 空白格内分别输入说明“b=” ，函数“=slope(B1:B8,A1:A8)” ，回车后， 显示“b=0.082021” 4、同样可在 C3、D3 空白格内分别输入说明“r=” ，函数“=correl(B1:B8,A1:A8)” ，回车后， 显示“r=0.99998” 。
