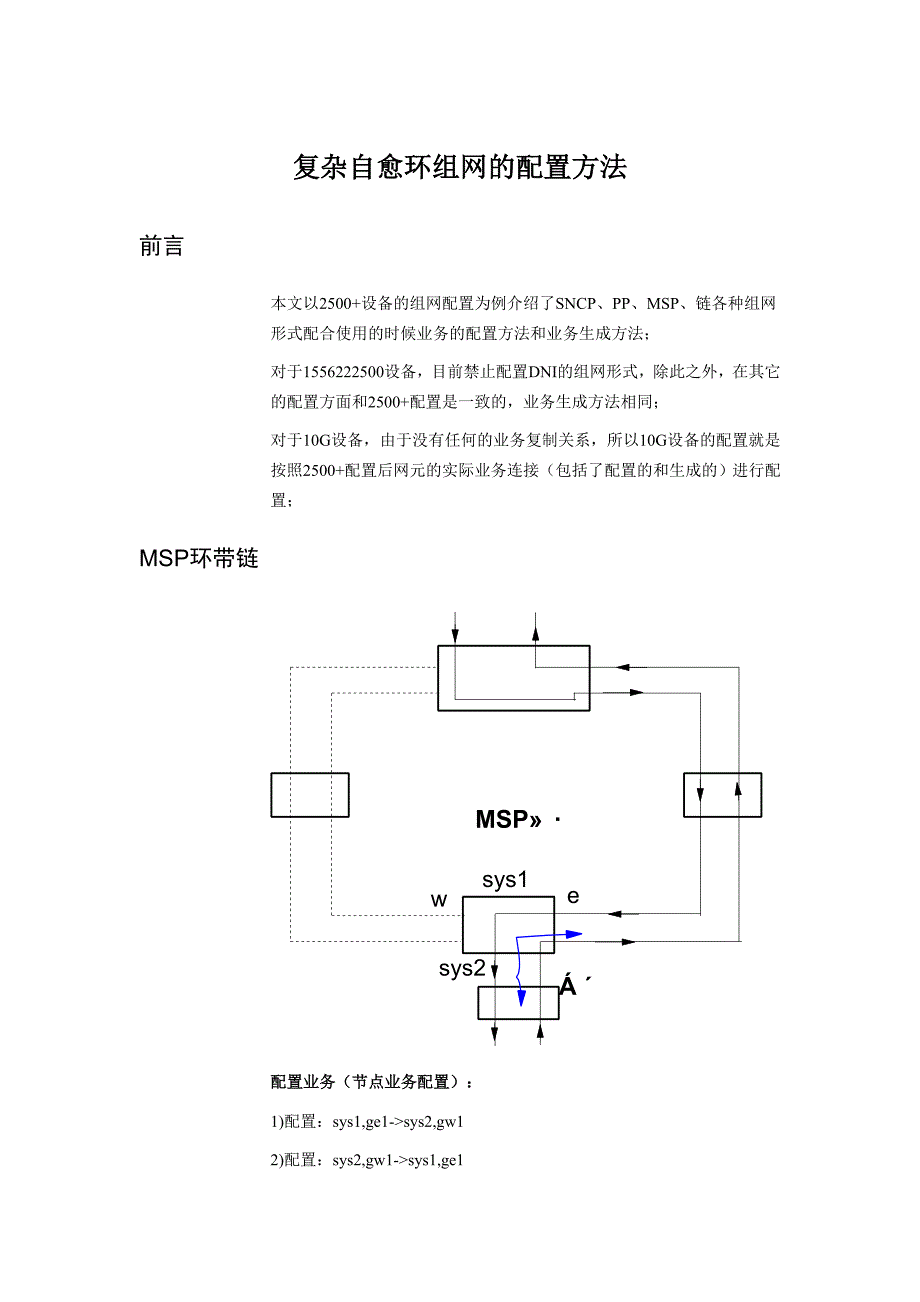

复杂自愈环组网的配置方法前言本文以2500+设备的组网配置为例介绍了SNCP、PP、MSP 、链各种组网形式配合使用的时候业务的配置方法和业务生成方法；对于1556222500设备，目前禁止配置DNI的组网形式，除此之外，在其它的配置方面和2500+配置是一致的，业务生成方法相同；对于10G设备，由于没有任何的业务复制关系，所以 10G设备的配置就是按照2500+配置后网元的实际业务连接（包括了配置的和生成的）进行配置；MSP环带链 MSP»·Á´wesy12配置业务（节点业务配置）：1)配置：sys1,ge1->sys2,gw12)配置：sys2,gw1->sys1,ge1配置总结：配置环到链的业务和配置链到环的业务，不存在业务复制；蓝色线表示实际手工进行的业务配置；SNCP环带链 SNCP»·Á´wesy12配置业务（节点业务配置）：1)配置：sys1,gw1->sys2,gw1自动生成：sys1,ge1->sys2,gw1（业务对）2)配置：sys2,gw1->sys1,gw1自动生成：sys2,gw1->sys1,ge1（双发业务）配置总结：配置环到链的业务，会自动形成SNCP业务对；配置链到环的业务，会自动在环内双发；MSP和SNCP相切SNCP»·MSP»·配置业务（节点业务配置）：与SNCP环带链的配置完全相同；请参考SNCP环带链的配置；配置总结：配置环到MSP的业务，会自动形成SNCP业务对；配置MSP 到环的业务，会自动在环内双发；SNCP和PP相切 SNCP»·P»·wesy12配置业务（节点业务配置）：1) 配置：sys1,gw1->sys2,gw1自动生成：sys1,ge1->sys2,gw1（业务对）sys1,gw1->sys2,ge1sys1,ge1->sys2,ge1（业务对）2)配置：sys2,gw1->sys1,gw1自动生成：sys2,ge1->sys1,ge1配置总结：配置一条SNCP到PP的业务会复制3条业务，生成2个业务对；配置一条PP到SNCP的业务会在另侧复制一条同向的业务；SNCP和SNCP相切 SNCP»·SNCP»·´ÓÏÂÍùÉϵÄÑ¡ÔñÆ÷¹ìÒ»ùwesy12配置业务（节点业务配置）：1)配置：sys1,gw1->sys2,gw1自动生成：sys1,ge1->sys2,gw1（业务对）sys1,gw1->sys2,ge1sys1,ge1->sys2,ge1（业务对）2)配置：sys2,gw1->sys1,gw1自动生成：sys2,ge1->sys1,gw1sys2,gw1->sys1,ge1sys2,ge1->sys1,ge1配置总结：配置一条SNCP到SNCP的业务会复制3条业务，生成2个业务对；一条双向业务在SNCP的相切节点会有4个SNCP业务对；MSP和MSP相交（主从同侧） MSP»·MSP»·Ö÷½Úµã´Ó½Úµã÷Úµã´ÓÚµãwwee#1#2配置业务（节点业务配置）：#1节点配置和业务生成：配置：sys1,gw1->sys2,gw1自动生成：sys1,gw1->sys1,ge1（continue 业务）sys2,ge1->sys2,gw1（业务对）2)配置：sys2,gw1->sys1,gw1自动生成：sys2,gw1->sys2,ge1（continue 业务）sys1,ge1->sys1,gw1（业务对）#2节点配置和业务生成：Sys1Sys2Sys2Sys1配置：sys1,gw1->sys2,gw1sys2,gw1->sys1,gw1无自动生成；配置总结：主节点的w和从节点的e定义为外侧；主节点的e和从节点的w 为内侧；外侧到外侧的业务会生成contiue业务和业务对，内侧到内侧的业务不进行任何复制；MSP和MSP相交（主从异侧） MSP»·MSP»·Ö÷½Úµã´Ó½Úµã÷Úµã´ÓÚµãwwee#1#2配置业务（节点业务配置）：#1节点配置和业务生成：配置：sys1,gw1->sys2,ge1自动生成：sys1,gw1->sys1,ge1（continue 业务）sys2,gw1->sys2,ge1（业务对）2)配置：sys2,ge1->sys1,gw1自动生成：sys2,ge1->sys2,gw1（continue 业务）sys1,ge1->sys1,gw1（业务对）Sys1Sys2Sys2Sys1e ew w从节点 主节点#2节点配置和业务生成：配置：sys1,gw1->sys2,ge1sys2,ge1->sys1,gw1无自动生成；配置总结：主节点的w和从节点的e定义为外侧；主节点的e和从节点的w 为内侧；外侧到外侧的业务会生成contiue业务和业务对，内侧到内侧的业务不进行任何复制；MSP和SNCP相交（主从同侧） SNCP»·MSP»·Ö÷½Úµã´Ó½Úµã÷µã´µãsy1sy2sy2sy1w ewe##2配置业务（节点业务配置）：#1节点配置和业务生成：配置：sys1,gw1->sys2,gw1自动生成：sys2,ge1->sys2,gw1（业务对）2)配置：sys2,gw1->sys1,gw1自动生成：sys2,gw1->sys2,ge1（continue 业务）#2节点配置和业务生成：配置：sys1,ge1->sys2,gw1sys2,gw1->sys1,ge1无自动生成；配置总结：主节点的w和从节点的e定义为外侧；主节点的e和从节点的w 为内侧；外侧到外侧的业务会生成contiue业务和业务对，内侧到内侧的业务不进行任何复制；MSP和SNCP相交（主从异侧） SNCP»·MSP»·Ö÷½Úµã´Ó½Úµã´ÓµãÖ÷Úµãsy1sy2sy2sy1w weewee##2配置业务（节点业务配置）：#1节点配置和业务生成：配置：sys1,gw1->sys2,ge1自动生成：sys2,gw1->sys2,ge1（业务对）2)配置：sys2,ge1->sys1,gw1自动生成：sys2,ge1->sys2,gw1（continue 业务）#2节点配置和业务生成：配置：sys1,ge1->sys2,ge1sys2,ge1->sys1,ge1无自动生成；配置总结：主节点的w和从节点的e定义为外侧；主节点的e和从节点的w 为内侧；外侧到外侧的业务会生成contiue业务和业务对，内侧到内侧的业务不进行任何复制；SNCP和PP相交 ´Ó½ÚµãÖ÷½ÚµãSNCP»·P»·÷µã ´µãw eewsy1sy1sy2sy2##2配置业务（节点业务配置）：#1节点配置和业务生成：配置：sys1,gw1->sys2,gw1自动生成：sys1,ge1->sys2,gw1（业务对）sys1,gw1->sys1,ge1（contiue 业务）2)配置：sys2,gw1->sys1,gw1无业务生成；#2节点配置和业务生成：配置：sys1,ge1->sys2,ge1自动生成：sys1,gw1->sys2,ge1（业务对）sys1,ge1->sys1,gw1（contiue 业务）2)配置：sys2,ge1->sys1,ge1无业务生成；配置总结：SNCP环主从节点业务复制关系是相同的；PP环主从节点业务复制关系是相同的；这里不再对主从同侧和主从异侧进行一一分析；SNCP和SNCP相交（主从异侧） ´Ó½ÚµãÖ÷½ÚµãÖ÷½Úµã´Ó½ÚµãSNCP»·SNCP»·sy1sy2sy1sy2##2w weweee配置业务（节点业务配置）：#1节点配置和业务生成：配置：sys1,gw1->sys2,ge1自动生成：sys1,ge1->sys2,ge1（业务对）sys1,gw1->sys1,ge1（contiue 业务）2)配置：sys2,ge1->sys1,gw1自动生成：sys2,gw1->sys1,gw1（业务对）sys2,ge1->sys2,gw1（contiue 业务）#2节点配置和业务生成：配置：sys1,ge1->sys2,gw1自动生成：sys1,gw1->sys2,gw1（业务对）sys1,ge1->sys1,gw1（contiue 业务）2)配置：sys2,gw1->sys1,ge1自动生成：sys2,ge1->sys1,ge1（业务对）sys2,gw1->sys2,ge1（contiue 业务）配置总结：SNCP环主从节点业务复制关系是相同的；所以主从同侧和主从异侧类似，这里就不再进行一一分析；MSP和MSP组DNI（主从同侧）MSP»·MSP»·Ö÷½Úµã ´Ó½Úµã´Ó½Úµãsy1 sy2sy2 sy1wew e#1µãÖ÷½Úµãsy sysy1 sy1wwe e#2µã#3µã#4µãnopr nopr配置业务（节点业务配置）：#1节点配置和业务生成：配置：sys1,gw1->sys2,gw1自动生成：sys1,gw1->sys1,ge1（contiue 业务）2)配置：sys2,gw1->sys1,gw1自动生成：sys1,ge1->sys1,gw1（业务对）#2节点配置和业务生成：配置：sys1,gw1->sys2,gw1自动生成：sys1,gw1->sys1,ge1（contiue 业务）2)配置：sys2,gw1->sys1,gw1自动生成：sys1,ge1->sys1,gw1（业务对）#3节点配置和业务生成1)配置：sys1,gw1->sys2,gw1无业务生成2)配置：sys2,gw1->sys1,gw1无业务生成#4节点配置和业务生成1)配置：sys1,gw1->sys2,gw1无业务生成2)配置：sys2,gw1->sys1,gw1无业务生成配置总结：业务复制关系比较复杂，请参考“业务复制关系总结”里的内容进行分析；MSP和MSP组DNI（主从异侧）MSP»·MSP»·Ö÷½Úµã´Ó½Úµã ´Ó½Úµãsy1 sy2sy2 sy1wew e#1µãÖ÷½Úµãsy sysy1 sy1wwe e#2µã#3µã#4µãnopr nopr配置业务（节点业务配置）：#1节点配置和业务生成：配置：sys1,gw1->sys2,gw1自动生成：sys1,gw1->sys1,ge1（contiue 业务）2)配置：sys2,gw1->sys1,gw1自动生成：sys1,ge1->sys1,gw1（业务对）#2节点配置和业务生成：配置：sys1,ge1->sys2,gw1自动生成：sys1,ge1->sys1,gw1（contiue 业务）2)配置：sys2,gw1->sys1,ge1自动生成：sys1,gw1->sys1,ge1（业务对）#3节点配置和业务生成1)配置：sys1,ge1->sys2,gw1无业务生成2)配置：sys2,gw1->sys1,ge1无业务生成#4节点配置和业务生成1)配置：sys1,gw1->sys2,gw1无业务生成2)配置：sys2,gw1->sys1,gw1无业务生成配置总结：业务复制关系比较复杂，请参考“业务复制关系总结”里的内容进行分析；MSP和SNCP组DNIMSP»·SNCP»·Ö÷½Úµã ´Ó½Úµã´Ó½Úµãsy1 sy2sy2 sy1wew e#1µãÖ÷½Úµãsy sysy1 sy1wwe e#2µã#3µã#4µãnopr noprw配置业务（节点业务配置）：#1节点配置和业务生成：1)配置：sys1,gw1->sys2,gw1自动生成：sys1,gw1->sys1,ge1（contiue 业务）sys1,ge1->sys2,gw1（业务对）2)配置：sys2,gw1->sys1,gw1无自动生成业务#2节点配置和业务生成：配置：sys1,gw1->sys2,gw1自动生成：sys1,gw1->sys1,ge1（contiue 业务）2)配置：sys2,gw1->sys1,gw1。
