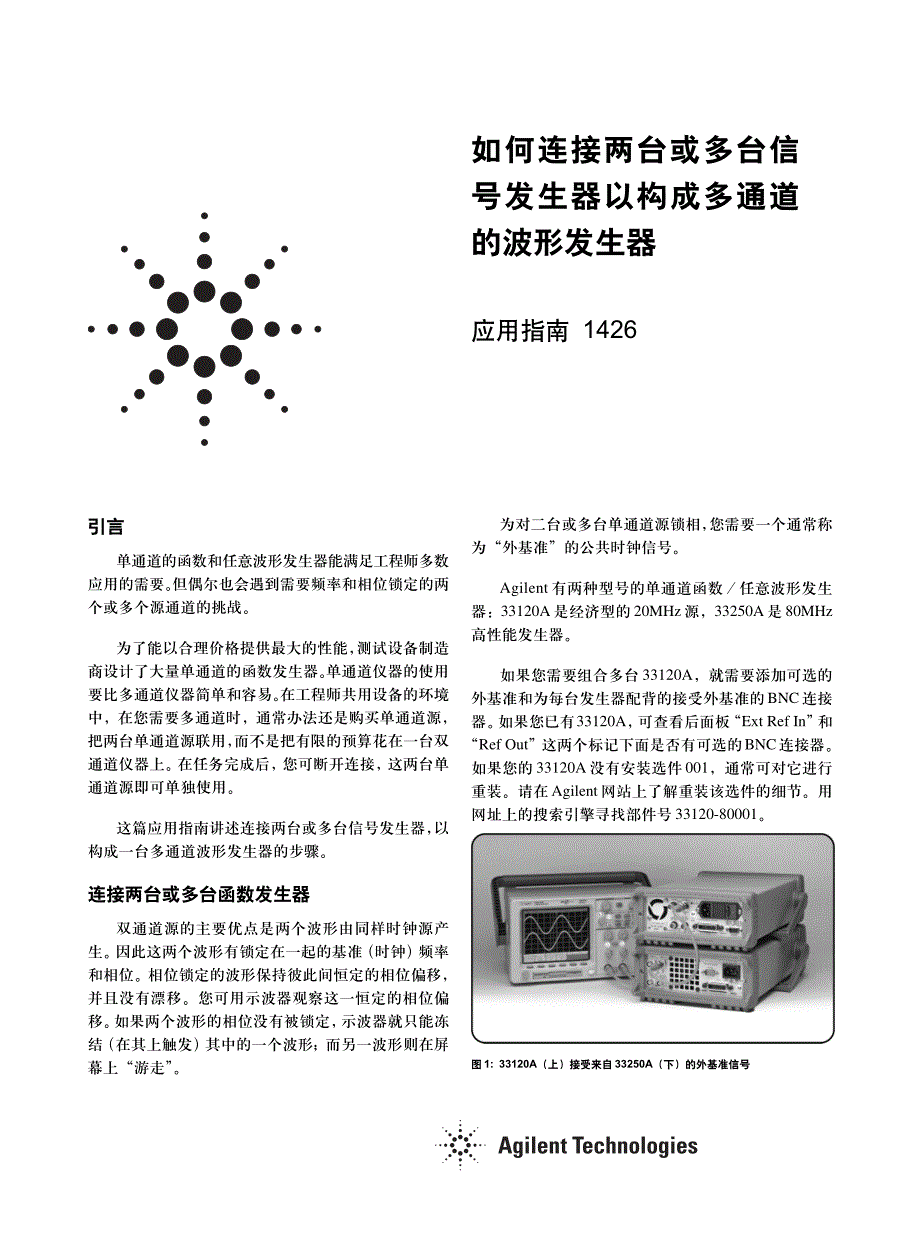

如何连接两台或多台信 号发生器以构成多通道 的波形发生器应用指南 1426引言单通道的函数和任意波形发生器能满足工程师多数 应用的需要 但偶尔也会遇到需要频率和相位锁定的两 个或多个源通道的挑战为了能以合理价格提供最大的性能， 测试设备制造 商设计了大量单通道的函数发生器 单通道仪器的使用 要比多通道仪器简单和容易 在工程师共用设备的环境 中，在您需要多通道时，通常办法还是购买单通道源， 把两台单通道源联用， 而不是把有限的预算花在一台双 通道仪器上 在任务完成后， 您可断开连接，这两台单 通道源即可单独使用这篇应用指南讲述连接两台或多台信号发生器， 以 构成一台多通道波形发生器的步骤连接两台或多台函数发生器双通道源的主要优点是两个波形由同样时钟源产 生 因此这两个波形有锁定在一起的基准 （时钟） 频率 和相位相位锁定的波形保持彼此间恒定的相位偏移， 并且没有漂移您可用示波器观察这一恒定的相位偏 移 如果两个波形的相位没有被锁定， 示波器就只能冻 结 （在其上触发）其中的一个波形；而另一波形则在屏 幕上“游走” 为对二台或多台单通道源锁相， 您需要一个通常称 为“外基准”的公共时钟信号。
Agilent 有两种型号的单通道函数／任意波形发生 器：33120A是经济型的20MHz源，33250A是80MHz 高性能发生器如果您需要组合多台33120A，就需要添加可选的 外基准和为每台发生器配背的接受外基准的BNC连接 器 如果您已有33120A， 可查看后面板 “Ext Ref In” 和 “Ref Out”这两个标记下面是否有可选的BNC连接器 如果您的 33120A 没有安装选件001，通常可对它进行重装请在Agilent网站上了解重装该选件的细节用 网址上的搜索引擎寻找部件号33120-80001图1: 33120A（上）接受来自33250A（下）的外基准信号高性能 33250A包括作为标准配置的外基准能力外时钟频率可能稍有变化， 33120A和33250A可能 同步于未经严格校准的信号 下面的表格示出发生器可 接受的频率范围最低外基准频率最高外基准频率33120A10MHz - 50Hz10MHz + 50Hz33250A10MHz - 35Hz10MHz + 35Hz表1: 可接受的频率范围33120A 函数发生器的技术指标中有关于外基准信 号的详细说明 如果您使用多台33120A或33250A，您 能用其中一台仪器，通过BNC电缆向其它仪器提供外 时钟信号。
在发生器被锁定后， 您可设置两台发生器间 的实际相位差一般情况下从确定信号间的相位差开始 然后把该 相位差调整到所需要的量值 可用示波器或通用频率计 数器观察两台仪器间的相位关系 这一相位关系能通过 源的前面板或编程改变或者也可用公共触发信号触发两台发生器 33120A 和 33250A 上有第二个 BNC，您可用一台发生关于锁相的更多说明术语“锁相”可能有几种不同含意，取决 于仪器如何使用锁相模拟发生器的稳定性 差，需要通过外部锁相环提高其稳定度函数 发生器可锁定到频率范围内的任何信号今 天，实验室级函数／任意波形发生器使用精确 控制频率的内置时钟和数字电路这些波形发 生器也能用外部源锁定发生器的相位应特别注意数字函数发生器只能锁定到基 频（例如10MHz，1MHz，1kHz等） 大多数 发生器可锁定到接近基频的一个频率范围内 （±50Hz） 有些仪器允许锁定到基频的谐波或 倍频一旦函数发生器的相位被锁定到另一台函 数发生器，两台发生器就存在一个未知的相位 偏置 一般可手动调节相位， 或通过公共触发， 使波形同时开始2器的 Trig In/Out BNC 触发另一台发生器当触发 33120A时，共享公共触发会造成25ns或更小的相位偏 移，触发33250A时则为1ns。
如前所述，您也可用示波 器或计数器，通过手动调整偏置设置更精确的相位差图2: 两台相位锁定的 33120A 发生器它们使用公共时钟信号和 公共触发信号3使用不同频率在大多数多通道应用中，各通道使用相同的频率 但您也能把各函数发生器独立设置到任何频率 例如把 一台发生器设置为60Hz，另一台设置为 60.0001Hz更通常的情况是把一台发生器的频率设置为另一台 发生器的偶次倍数上 您可用这一设置建立在波形的最 大和最小处触发用第一台发生器产生60Hz波形用 第二台发生器产生120Hz波形 增加相位偏置， 使方波 的下降沿在正弦波的峰值和最小值处图3: 方波的下降沿对准正弦波的最大/ 最小点总结连接两台或多台信号发生器， 构成一台多通道的波 形发生器是相当简单的 这一技术能适应所有类型的波 形：正弦波、 方波和任意波形 当您只需要一个通道时， 可分别使用这些仪器术语BNC(Bayonet Neill Concelman) 一种同轴电缆 常用的连接器，也可简称bayonet 连接器外时钟基准 参考源信号，从用于定时目的的从源 至系统，或外部基准信号到仪器锁频 振荡器受频率校正反馈环控制至少一个周期 时产生的状态。
注意：相位锁定振荡器的频率也被锁 定，但锁频控制振荡器不需要保持相位锁定相位漂移 在周期稍有不同两信号自由运行期间看 到的变化 一个信号的相位相对基准信号的特定相位角 有小而一致性的改变锁相 振荡器受相位校正反馈环控制至少一个周期 时产生的状态 在振荡器相位与反馈环基准信号相位间 保持恒定的相位关系相位偏置 两个信号间的相位差；可以用校尉时间 （秒）或相角（弧度或度）定义相关Agilent 文献技术资料 33120A 15 MHz函数／任意波形发生 器，出版物号 5968-0125EN技术资料 33250A 80 MHz函数／任意波形发生 器，出版物号 5968-8807ENAgilent测试和测量软件及连通性Agilent测试和测量软件及连通性产品、解决方案和开发网能使您容易地使用 基于PC标准的工具，把仪器接到计算机上，从而能集中关注您的任务，而不必为连接问题分心要了解更详细的情况，请访问： connectivity本文中的产品指标和说明可不经通知而更改 Agilent Technologies, Inc. 2004出版号: 5988-8151CHA2004年12 月 印于北京请通过Internet、、得到测试和测量帮助。
