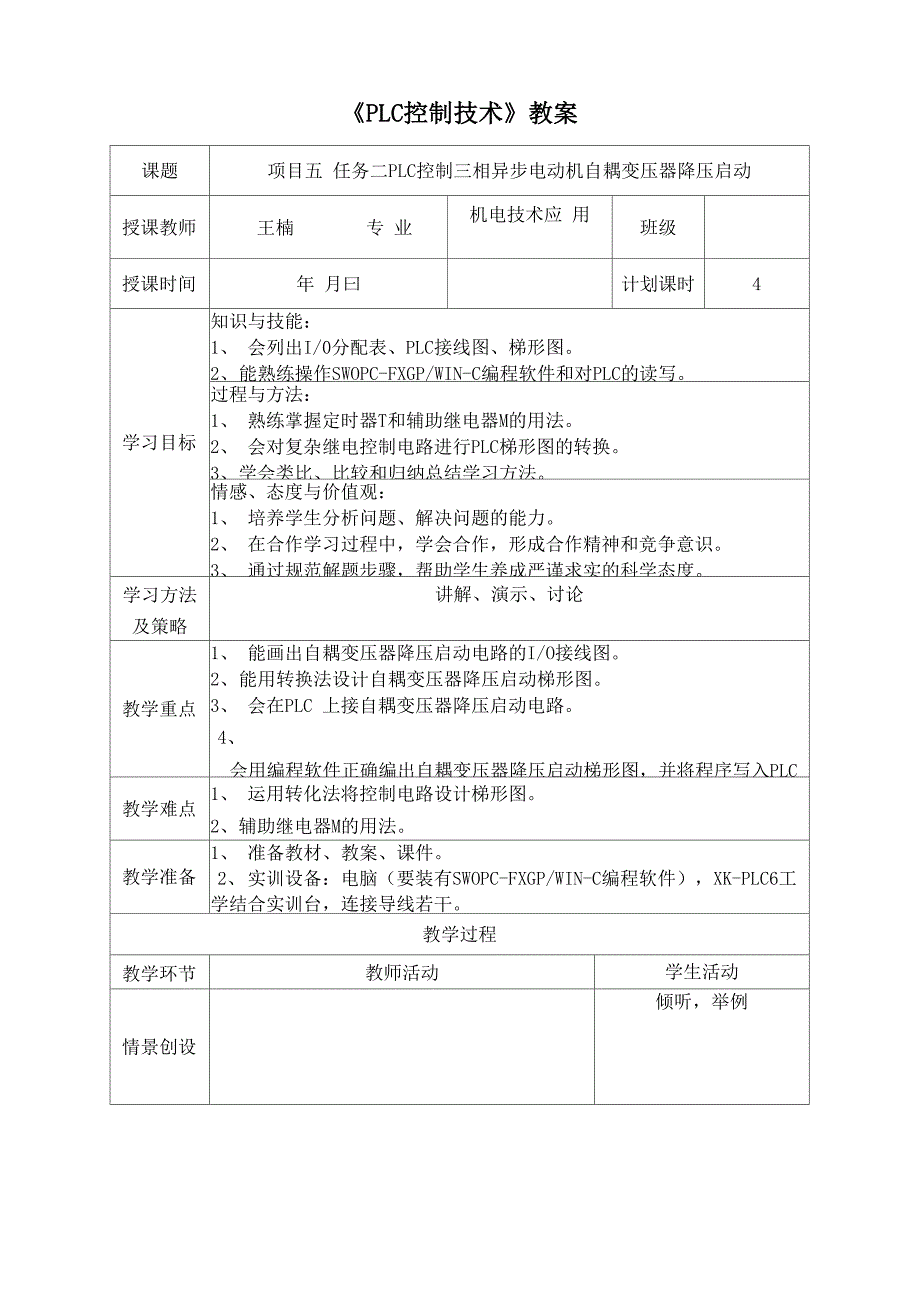

《PLC控制技术》教案课题项目五 任务二PLC控制三相异步电动机自耦变压器降压启动授课教师王楠 专 业机电技术应 用班级授课时间年 月曰计划课时4学习目标知识与技能：1、 会列出I/0分配表、PLC接线图、梯形图2、 能熟练操作SWOPC-FXGP/WIN-C编程软件和对PLC的读写过程与方法：1、 熟练掌握定时器T和辅助继电器M的用法2、 会对复杂继电控制电路进行PLC梯形图的转换3、 学会类比、比较和归纳总结学习方法情感、态度与价值观：1、 培养学生分析问题、解决问题的能力2、 在合作学习过程中，学会合作，形成合作精神和竞争意识3、 通过规范解题步骤，帮助学生养成严谨求实的科学态度学习方法 及策略讲解、演示、讨论教学重点1、 能画出自耦变压器降压启动电路的I/O接线图2、 能用转换法设计自耦变压器降压启动梯形图3、 会在PLC 上接自耦变压器降压启动电路4、 会用编程软件正确编出自耦变压器降压启动梯形图，并将程序写入PLC 内教学难点1、 运用转化法将控制电路设计梯形图2、 辅助继电器M的用法教学准备1、 准备教材、教案、课件2、 实训设备：电脑（要装有SWOPC-FXGP/WIN-C编程软件），XK-PLC6工 学结合实训台，连接导线若干。
教学过程教学环节教师活动学生活动情景创设倾听，举例探索新知一、任务分析1、学生回答此图工作流程小组讨论然后回答学生阐述，老师归纳，总结（1） 当接通三相电源时，电机M不运转，电源指示灯 HL1 亮2） 当按下SB1起动按钮后，电机M降压起动；灯HL1 灭，HL2亮3） 5s后，电机M全压运行；等HL2灭，HL3亮4） 按下SB2停止按钮，电机M立刻停止运行；（5） 热继电器过载保护，若触点FR动作，电动机立即 停止二、用PLC控制自耦变压器降压启动设计步骤：学生回答1、根据电气原理图中控制电路画出I/O分配表（1）首先确定输入和输出器件有哪些？（2）确定输入和输出器件的个数三个输入器件SB1、SB2、FR，五个输出器件KM1、KM2、 HL1、 HL2、 HL33）画出I/O分配表，如下:输入器件输出器件SB1-X0KM1—Y0SB2—X1KM2—Y1FR—X2HL1—Y2HL2—Y3HL3—Y42、根据I/O分配表画出I/O接线图倾听，思考，记录讨论，有学生参 与完成，由学生 点评，教师总结探索新知X0X1X2COMPLCY0Y1COM1 Y2 Y3 Y4COM2SB1.ISB2 KH_IKM2 [ KM1占1 占AC220V 叫陀％ DC 24V1 1 ~ ■=■注意PLC输出端的双电源！ PLC允许两种不同类型的电 压经过输出端。
3、根据控制电路设计梯形图三、学生实训讨论，有学生参 与完成，由学生 点评，教师总结知识运用（练习）1、 按照I/O接线图进行PLC接线2、 运用编程软件正确画出梯形图，并将其写入PLC内3、 通电运行，观察控制效果模仿、思考、动手——实战演练成果展示XK—PLC6型工学结合实训台，PLC控制模块操作、观察师生小结作业布置画出电力拖动书158页I/O分配表、I/O分配图、梯形图板书设计多媒体屏幕课题名称课程内容要占三相异步电动机自耦变压器降压启动是降压启动中经典的控制电路之一, PLC控制三相异步电动机自耦变压器降压启动，在历年电工证考题中 教学反思 考过一次，此图中涉及到PLC双电源的接入，学生理解起来比较困难，在设计I/O梯形图时带来很大的难度。
