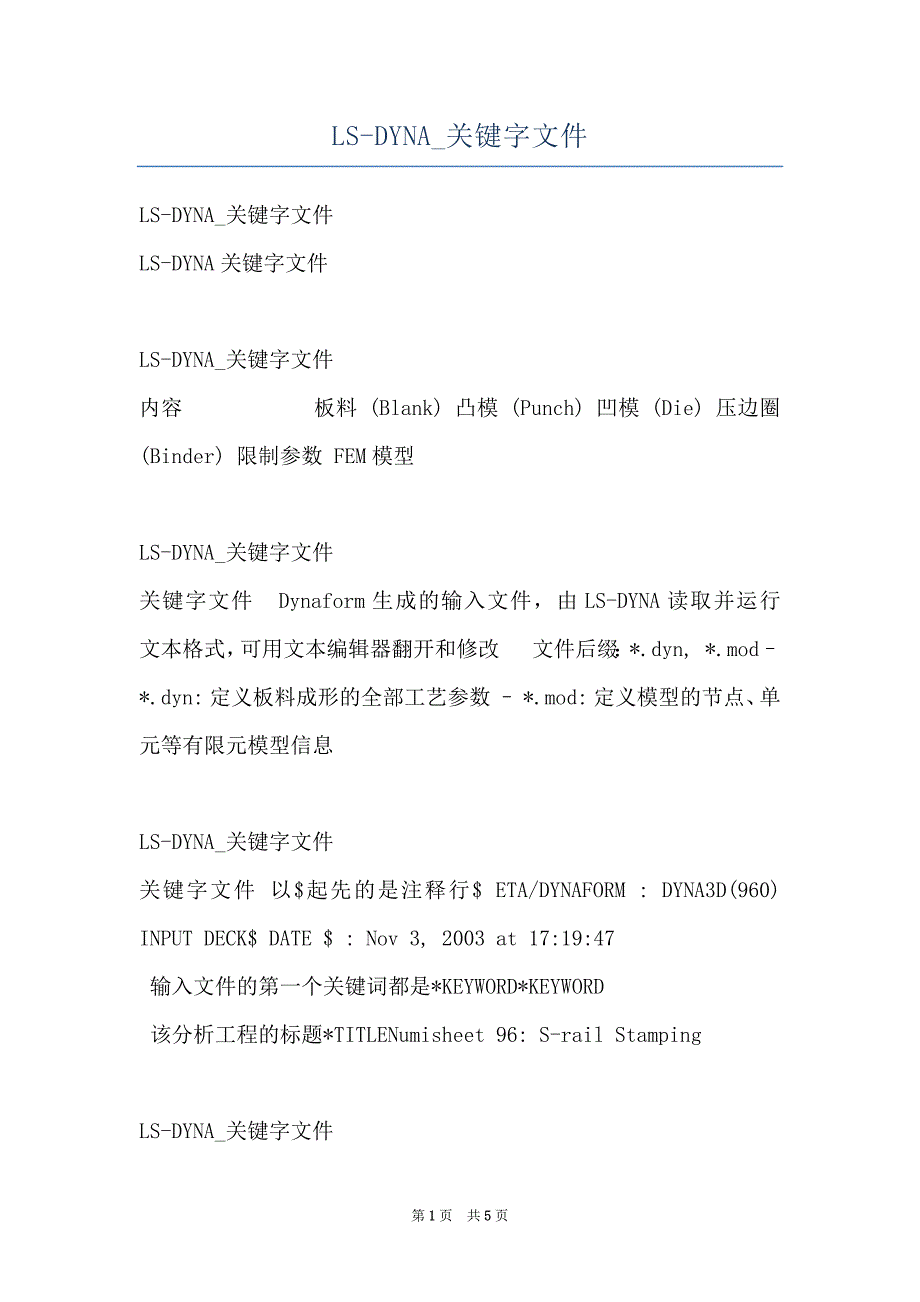

LS-DYNA_关键字文件

LS-DYNA_关键字文件LS-DYNA_关键字文件LS-DYNA关键字文件LS-DYNA_关键字文件内容 板料 (Blank) 凸模 (Punch) 凹模 (Die) 压边圈 (Binder) 限制参数 FEM模型LS-DYNA_关键字文件关键字文件 Dynaform生成的输入文件，由LS-DYNA读取并运行 文本格式，可用文本编辑器翻开和修改 文件后缀：*.dyn, *.mod– *.dyn: 定义板料成形的全部工艺参数 – *.mod: 定义模型的节点、单元等有限元模型信息LS-DYNA_关键字文件关键字文件 以$起先的是注释行$ ETA/DYNAFORM : DYNA3D(960) INPUT DECK$ DATE $ : Nov 3, 2003 at 17:19:47 输入文件的第一个关键词都是*KEYWORD*KEYWORD 该分析工程的标题*TITLENumisheet 96: S-rail Stamping LS-DYNA_关键字文件关键字文件根本构造LS-DYNA_关键字文件板料 (Blank)$---+----1----+----2----+----3----+----4----+----5----+----6----+----7----+----8 $ BLANK DESCRIPTION $---+----1----+----2----+----3----+----4----+----5----+----6----+----7----+----8 *SET_PART_LIST $SET_PART_NAME: BLANK $ SID DA1 DA2 DA3 DA4 1 $ PID1 PID2 PID3 PID4 PID5 PID6 PID7 PID8 1 *PART $HEADING PART PID = 1 PART NAME :BLANK.LI $ PID SECID MID EOSID HGID GRAV ADPOPT 1 5 1 *MAT_3-PARAMETER_BARLAT $MATERIAL NAME:BLANKMAT $ MID RO E PR HR P1 P2 1 7.830E-09 2.070E+05 2.800E-01 2.000E+00 6.480E+02 2.200E-01 $ M R00 R45 R90 LCID E0 SPI 6.000E+00 1.870E+00 1.270E+00 2.170E+00 0 0.000E+00 0.000E+00 $ AOPT 2.0 $ XP YP ZP A1 A2 A3 1.000E+00 0.000E+00 0.000E+00 $ V1 V2 V3 D1 D2 D3 0.000E+00 1.000E+00 0.000E+00 *SECTION_SHELL $PROPERTY NAME:blankpro $ SID ELFORM SHRF NIP PROPT QR/IRID ICOMP 5 2 0.833E+00 3.0 1.0 0.0 $ T1 T2 T3 T4 NLOC 1.000E+00 1.000E+00 1.000E+00 1.000E+00LS-DYNA_关键字文件材料属性*MAT_3-PARAMETER_BARLAT $MATERIAL NAME:BLANKMAT $ MID RO E PR HR P1 P2 1 7.830E-09 2.070E+05 2.800E-01 2.000E+00 6.480E+02 2.200E-01 $ M R00 R45 R90 LCID E0 SPI 6.000E+00 1.870E+00 1.270E+00 2.170E+00 0 0.000E+00 0.000E+00 $ AOPT 2.0 $ XP YP ZP A1 A2 A3 1.000E+00 0.000E+00 0.000E+00 $ V1 V2 V3 D1 D2 D3 0.000E+00 1.000E+00 0.000E+00RO : 密度 E : 杨氏模量 PR : 泊松比 HR : 硬化指数 P1 : K 值 P2 :N 值 M : 应变速率敏感系数 R00 R45: 各向异性的醒悟应变比 R90 AOPT:自适应网格划分的选项， 1 激活LS-DYNA_关键字文件单元属性*SECTION_SHELL $PROPERTY NAME:blankpro $ SID ELFORM SHRF NIP 5 2 0.833E+00 3.0 $ T1 T2 T3 T4 1.000E+00 1.000E+00 1.000E+00 1.000E+00 PROPT 1.0 NLOC QR/IRID 0.0 ICOMPELPORM SHRF NIP PROPT T1~T4:单元公式号 ：剪应力因子 ：积分点数 ：输出变量的限制参数 ：四个节点的厚度LS-DYNA_关键字文件凸模 (Punch)$---+----1----+----2----+----3----+----4----+----5----+----6----+----7----+----8 $ PUNCH DESCRIPTION $---+----1----+----2----+----3----+----4----+----5----+----6----+----7----+----8 *SET_PART_LIST $SET_PART_NAME: PUNCH $ SID DA1 DA2 DA3 DA4 2 $ PID1 PID2 PID3 PID4 PID5 PID6 PID7 PID8 4 *PART $HEADING PART PID = 4 PART NAME :PUNCH $ PID SECID MID EOSID HGID GRAV ADPOPT 4 9 2 *MAT_RIGID $MATERIAL NAME:PUNCHMAT $ MID RO E PR N COUPLE M ALIAS 2 7.830E-09 2.070E+05 2.800E-01 0.000E+00 0.000E+00 0.000E+00 $ CMO CON1 CON2 1.0 7.0 7.0 $LCO or A1 A2 A3 V1 V2 V3 *SECTION_SHELL $PROPERTY NAME:PUNCHPRO $ SID ELFORM SHRF NIP 9 2 3.0 $ T1 T2 T3 T4 0.101E+01 0.101E+01 0.101E+01 0.101E+01PROPT 0.0 NLOCQR/IRID 0.0ICOMPLS-DYNA_关键字文件工具刚体定义*MAT_RIGID $MATERIAL NAME:PUNCHMAT $ MID RO E PR N COUPLE M 2 7.830E-09 2.070E+05 2.800E-01 0.000E+00 0.000E+00 0.000E+00 $ CMO CON1 CON2 1.0 7.0 7.0 $LCO or A1 A2 A3 V1 V2 V3 ALIAS 模具材料为刚体，不产生变形 刚体的约束，通过CON1 和CON2 整体约束，不能对 刚体施加单点约束等CON1= 1: 2: 3: 4: 5: 6: 7: 约束x方向位移 约束y方向位移 约束z方向位移 约束x,y方向位移 约束y,z方向位移 约束z,x方向位移 约束x,y,z方向位移 CON2= 1: 2: 3: 4: 5: 6: 7: 约束绕x轴转动 约束绕y轴转动 约束z轴转动 约束绕x,y轴转动 约束绕y,z轴转动 约束绕z,x轴转动 约束绕x,y,z轴转动 LS-DYNA_关键字文件凸模 (Punch)接触方式*CONTACT_FORMING_ONE_WAY_SURFACE_TO_SURFACE $ CID CONTACT INTERFACE TITLE $ 2 BLANK/PUNCH $ SSID MSID SSTYP MSTYP SBOXID 1 2 2 2 $ FS FD DC V VDC 0.125E+00 0.000E+00 0.000E+00 0.000E+00 0.200E+02 $ SFS SFM SST MST SFST 0.000E+00 0.000E+00 0.000E+00 0.000E+00 $ SOFT SOFSCL LCIDAB MAXPAR PENTOL 0 $ PENMAX THKOPT SHLTHK SNLOG 1 SPR MPR 1 1 PENCHK BT DT 00.000E+0001.00000E20 SFMT FSF VSF DEPTH BSORT FRCFRQ MBOXID本文来源：网络收集与整理，如有侵权，请联系作者删除，谢谢！第5页 共5页第 5 页 共 5 页第 5 页 共 5 页第 5 页 共 5 页第 5 页 共 5 页第 5 页 共 5 页第 5 页 共 5 页第 5 页 共 5 页第 5 页 共 5 页第 5 页 共 5 页第 5 页 共 5 页。
