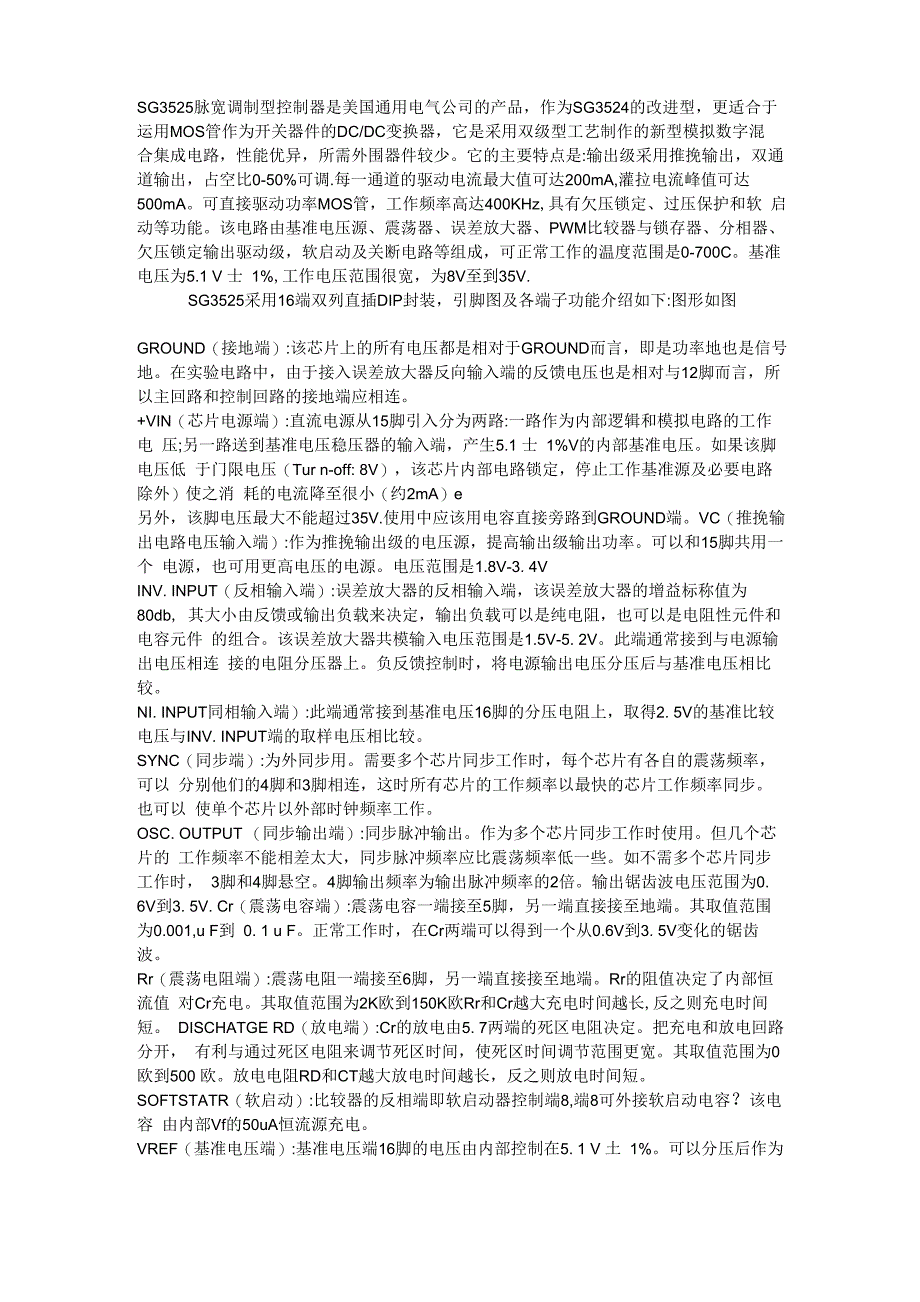

SG3525脉宽调制型控制器是美国通用电气公司的产品，作为SG3524的改进型，更适合于 运用MOS管作为开关器件的DC/DC变换器，它是采用双级型工艺制作的新型模拟数字混 合集成电路，性能优异，所需外围器件较少它的主要特点是:输出级采用推挽输出，双通 道输出，占空比0-50%可调.每一通道的驱动电流最大值可达200mA,灌拉电流峰值可达 500mA可直接驱动功率MOS管，工作频率高达400KHz,具有欠压锁定、过压保护和软 启动等功能该电路由基准电压源、震荡器、误差放大器、PWM比较器与锁存器、分相器、 欠压锁定输出驱动级，软启动及关断电路等组成，可正常工作的温度范围是0-700C基准 电压为5.1 V 士 1%,工作电压范围很宽，为8V至到35V.SG3525采用16端双列直插DIP封装，引脚图及各端子功能介绍如下:图形如图GROUND（接地端）:该芯片上的所有电压都是相对于GROUND而言，即是功率地也是信号 地在实验电路中，由于接入误差放大器反向输入端的反馈电压也是相对与12脚而言，所 以主回路和控制回路的接地端应相连VIN（芯片电源端）:直流电源从15脚引入分为两路:一路作为内部逻辑和模拟电路的工作电 压;另一路送到基准电压稳压器的输入端，产生5.1 士 1%V的内部基准电压。
如果该脚电压低 于门限电压（Tur n-off: 8V），该芯片内部电路锁定，停止工作基准源及必要电路除外）使之消 耗的电流降至很小（约2mA）e另外，该脚电压最大不能超过35V.使用中应该用电容直接旁路到GROUND端VC（推挽输 出电路电压输入端）:作为推挽输出级的电压源，提高输出级输出功率可以和15脚共用一个 电源，也可用更高电压的电源电压范围是1.8V-3. 4VINV. INPUT（反相输入端）:误差放大器的反相输入端，该误差放大器的增益标称值为80db, 其大小由反馈或输出负载来决定，输出负载可以是纯电阻，也可以是电阻性元件和电容元件 的组合该误差放大器共模输入电压范围是1.5V-5. 2V此端通常接到与电源输出电压相连 接的电阻分压器上负反馈控制时，将电源输出电压分压后与基准电压相比较NI. INPUT同相输入端）:此端通常接到基准电压16脚的分压电阻上，取得2. 5V的基准比较 电压与INV. INPUT端的取样电压相比较SYNC（同步端）:为外同步用需要多个芯片同步工作时，每个芯片有各自的震荡频率，可以 分别他们的4脚和3脚相连，这时所有芯片的工作频率以最快的芯片工作频率同步。
也可以 使单个芯片以外部时钟频率工作OSC. OUTPUT （同步输出端）:同步脉冲输出作为多个芯片同步工作时使用但几个芯片的 工作频率不能相差太大，同步脉冲频率应比震荡频率低一些如不需多个芯片同步工作时， 3脚和4脚悬空4脚输出频率为输出脉冲频率的2倍输出锯齿波电压范围为0. 6V到3. 5V. Cr（震荡电容端）:震荡电容一端接至5脚，另一端直接接至地端其取值范围为0.001,u F到 0. 1 u F正常工作时，在Cr两端可以得到一个从0.6V到3. 5V变化的锯齿波Rr（震荡电阻端）:震荡电阻一端接至6脚，另一端直接接至地端Rr的阻值决定了内部恒流值 对Cr充电其取值范围为2K欧到150K欧Rr和Cr越大充电时间越长,反之则充电时间短 DISCHATGE RD（放电端）:Cr的放电由5. 7两端的死区电阻决定把充电和放电回路分开， 有利与通过死区电阻来调节死区时间，使死区时间调节范围更宽其取值范围为0欧到500 欧放电电阻RD和CT越大放电时间越长，反之则放电时间短SOFTSTATR（软启动）:比较器的反相端即软启动器控制端8,端8可外接软启动电容？该电容 由内部Vf的50uA恒流源充电。
VREF（基准电压端）:基准电压端16脚的电压由内部控制在5. 1 V 土 1%可以分压后作为误差 放大器的参考电压OUTPUT A, OUTPUT B（脉冲输出端）:输出末级采用推挽输出电路，驱动场效应功率管时关 断速度更快.11脚和14脚相位相差1800,拉电流和灌电流峰值达200mA由于存在开闭滞后， 使输出和吸收间出现重迭导通在重迭处有一个电流尖脉冲，起持续时间约为10 0ns可以 在Vv处接一个约0. luf的电容滤去电压尖峰COMPENSATION（补偿端）:在误差放大器输出端9脚与误差放大器反相输入端1脚间接电阻 与电容，构成PI调节器，补偿系统的幅频、相频响应特性补偿端工作电压范围为1. 5V 到5. 2V.SHUTDOWN（关断端）:10端为PWM锁存器的一个输入端，一般在10端接入过流检测信号 过流检测信号维持时间长时，软起动端8接的电容C:将被放电电路正常工作时，该端呈高 电平，其电位高于锯齿波的峰值电位（3. 30在电路异常时，只要脚10电压大于0.7V,三极 管导通，反相端的电压将低于锯齿波的谷底电压（0.9V），使得输出PWM信号关闭，起到保 护作用。
