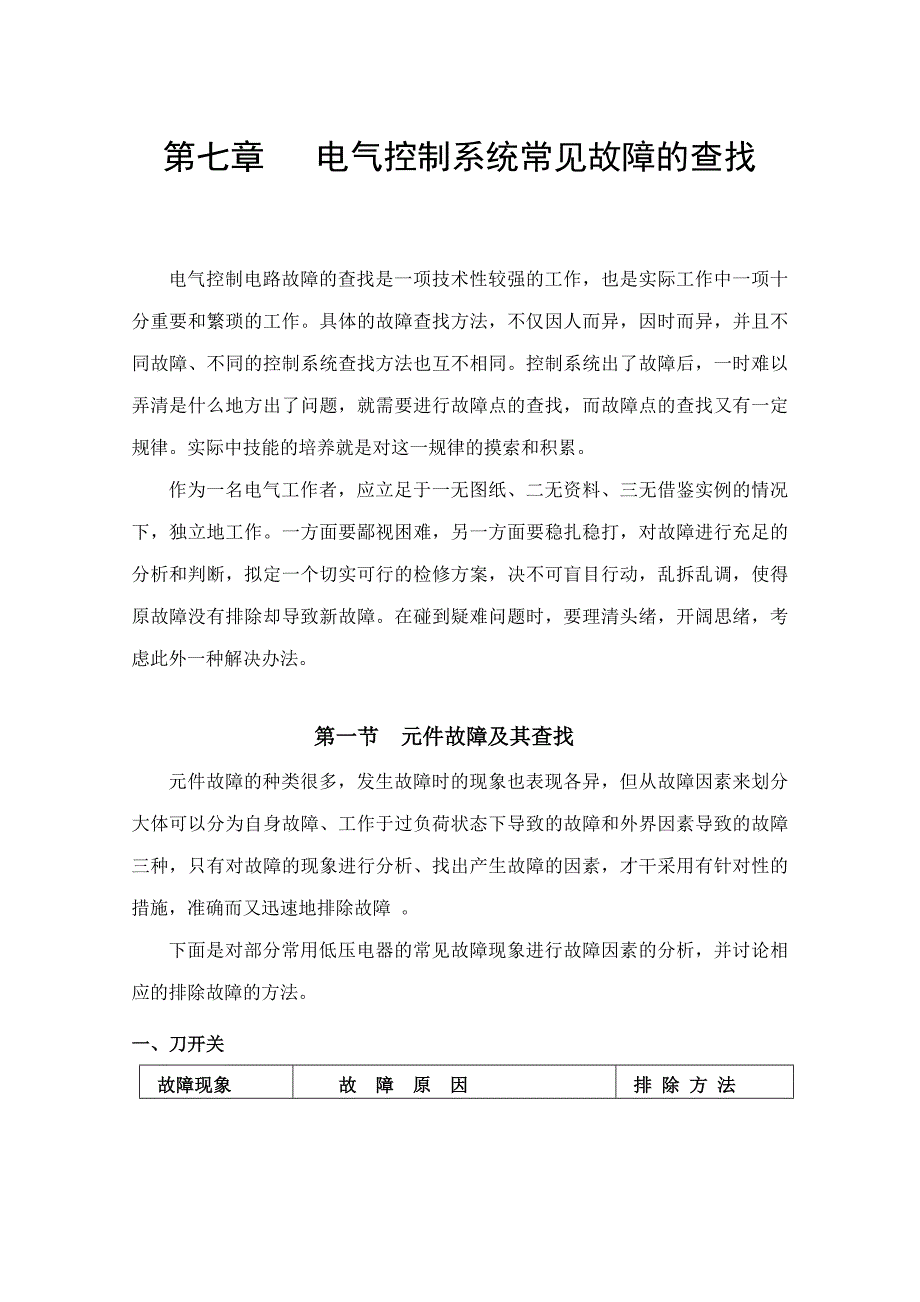

第七章 电气控制系统常见故障的查找电气控制电路故障的查找是一项技术性较强的工作，也是实际工作中一项十分重要和繁琐的工作具体的故障查找方法，不仅因人而异，因时而异，并且不同故障、不同的控制系统查找方法也互不相同控制系统出了故障后，一时难以弄清是什么地方出了问题，就需要进行故障点的查找，而故障点的查找又有一定规律实际中技能的培养就是对这一规律的摸索和积累作为一名电气工作者，应立足于一无图纸、二无资料、三无借鉴实例的情况下，独立地工作一方面要鄙视困难，另一方面要稳扎稳打，对故障进行充足的分析和判断，拟定一个切实可行的检修方案，决不可盲目行动，乱拆乱调，使得原故障没有排除却导致新故障在碰到疑难问题时，要理清头绪，开阔思绪，考虑此外一种解决办法第一节 元件故障及其查找元件故障的种类很多，发生故障时的现象也表现各异，但从故障因素来划分大体可以分为自身故障、工作于过负荷状态下导致的故障和外界因素导致的故障三种，只有对故障的现象进行分析、找出产生故障的因素，才干采用有针对性的措施，准确而又迅速地排除故障 下面是对部分常用低压电器的常见故障现象进行故障因素的分析，并讨论相应的排除故障的方法一、刀开关 故障现象 故 障 原 因 排 除 方 法合闸后电路一相或两相无电源①静触头弹性消失,开口过大使静动触头接触不良②熔丝熔断或虚连③静动触头氧化或生垢④电源进出线头氧化后接触不良①更换静触头②更换或紧固螺丝③清洁触头④清除氧化物闸刀短路①外接负载短路,熔丝熔断②金属异物落入开关内引起相间短路①除负载短路故障②清除开关内异物触头烧坏① 开关容量太小 ② 拉闸或合闸时动作太慢,导致电弧过大,烧坏触头①更换大容量开关②改善操作方法二、转换开关 故 障 现 象 故 障 原 因 排 除 方 法手柄转动后内部触头未动①手柄上的轴孔磨损变形②绝缘杆变形③手柄与轴或轴与绝缘杆配合松动④操作机构损坏①更换手柄②更换绝缘杆③紧固松动部件④修理手柄转动能到位 弹簧安装不准确 重新安装弹簧手柄转动后,动静触点不能同时通断①动触头安装角度不对的②静触头失去弹性或接触不良①重新安装动触头②更换触头③清除氧化层或污垢接线柱间短路 因铁屑或油污附着在接线柱间，形成导电层，将胶木烧焦，绝缘损坏后而形成 更换开关 三、自动空气开关故 障 现 象 故 障 原 因 排 除 方 法不能合闸①开关容量太大②热脱扣器的热元件未冷却复原 ③锁链和搭钩衔接处磨损，合闸时滑扣④杠杆或搭钩卡阻①更换大容量的开关②待双金属片复位后再合闸 ③更换锁链及搭钩④检查并排除卡阻开关温升过高①触头表面过度磨损，接触不良②触头压力过低③接线柱螺钉松动①更换触头② 调整触头压力③ 拧紧螺钉电流达成整定值时开关不断开①热脱扣器的双金属片损坏② 电磁脱扣器的衔铁与铁心距离太大或电磁线圈损坏③ 主触头熔焊后不能分断① 解决接触面或更换触头② 调整触头压力③ 拧紧螺钉电流未达成整定值, 开关误动作① 整定电流调得过小② 锁链或搭钩磨损,稍受震动即脱钩① 调高整定电流值② 更换磨损部件四、熔断器 故 障 现 象 故 障 原 因排 除 方 法熔体电阻无穷大 熔体已断 更换相应的熔体电动机起动瞬间, 熔体便断①熔体电流等级选择太小②电动机侧有短路或接地③熔体安装时受到机械损伤①更换合适的熔体②排除短路或接地故障③更换熔体熔断器入端有电出端无电①紧固螺钉松脱②熔体或接线端接触不良①调高整定电流值②更换磨损部件五、按钮 故 障 现 象 故 障 原 因 排 除 方 法按下停止按钮被控电器未断电①接线错误②线头松动搭接在一起③杂物或油污在触头间形成通路④胶木壳烧焦后形成短路 ①校对改正错误线路②检查按钮连接线③清扫按钮开关内部④更换新品按下起动按钮被控电器不动作①被控电器有故障②按钮触头接触不良,或接线松脱①检查被控电器②清扫按钮触头或拧紧接线触摸按钮时有触电的感觉①按钮开关外壳的金属部分与连接导线接触②按钮帽的缝隙间有导电杂物，使其与导电部分形成通电①检查连接导线②清扫按钮内部松开按钮，但触点不能自动复位①复位弹簧弹力不够②内部卡阻①更换弹簧②清扫内部杂物六、行程开关故 障 现 象 故 障 原 因 排 除 方 法挡铁碰撞行程开关后触头不动作①安装位置不准确②触头接触不良或接线松动③触头弹簧失效①调整安装位置②清刷触头或紧固接线③更换弹簧无外界机械力作用,但触头不复位①复位弹簧失效②内部撞块卡阻③调节螺钉太长,顶住开关按钮①更换弹簧②清扫内部杂物③检查调节螺钉七、交流接触器故 障 现 象 故 障 原 因 排 除 方 法触头熔焊①操作频率过高或电流过大断开容量不够②长期过载使用③触点表面有金属颗粒异物④触头压力过小⑤负载侧短路①更换容量大的接触器②清理触头表面③更换接触器④调高触头弹簧压力⑤排除短路故障触头不能复位①复位弹簧损坏②内部机械卡阻③铁心安装歪斜①更换弹簧②排除机械故障③重新安装铁心不释放或释放缓慢①触头熔焊②触头弹簧压力过小③机械可动部分被卡有生锈现象④反力弹簧损坏⑤铁心接触面有油污或尘埃粘着⑥E形铁心磨损过大①更换触头②调整触头参数③排除卡住现象④更换反力弹簧⑤清理铁心接触面⑥更换E形铁心吸不上或吸局限性①电路实际电压低于线圈额定电压，或有波动②触头弹簧压力过大③配线错误④触头接触不良① 检查电源或更换合适的接触器②调整触头参数③改正配线④更换触头或清除氧化层和污垢 故 障 现 象 故 障 原 因 排 除 方 法衔铁振动和噪声①电路实际电压低于线圈额定电压②触头弹簧压力过大③铁心短路环断裂④铁心接触面有油污或尘埃粘着⑤磁系统歪斜或机械上卡住，使铁心不能吸平⑥铁心接触面过度磨损而不平①检查电源或更换合适的接触器②调整触头参数③更换铁心或接触器④清理铁心接触面⑤重新安装磁系统排除机械故障⑥更换铁心或接触器线圈过热或烧损①电路实际电压高于线圈额定电压②线圈匝间短路①检查电源或更换合适的接触器②更换线圈或接触器八、时间继电器 （气囊式）故 障 现 象 故 障 原 因 排 除 方 法延时时间缩短①气室装配不严，漏气②橡皮膜损坏①修理后调试气塞②更换橡皮膜延时时间变长 排气孔堵塞 排除阻塞故障延时触点不动作①电路实际电压低于线圈额定电压②线圈损坏③接线松脱④传动机构卡住或损坏①检查电源或更换合适的接触器②更换线圈③紧固接线④排除卡住故障或更换部件九、速度继电器故 障 现 象故 障 原 因排 除 方 法电动机断电后不能迅速制动①触头处导线松脱②摆杆卡住或损坏①拧紧松脱导线②排除卡住故障或更换摆杆电动机反向制动后继续往反方向转动触点粘连未及时断开修理或更换触点十、热继电器故障现象故 障 原 因排 除 方 法热元件烧断①负载侧短路，电流过大②操作频率过高①排除短路故障，更换热继电器②合理选用热继电器热继电器动作太快①整定电流值偏小②电动机起动时间太长③连接导线太细④操作频率太高或点动控制⑤环境温差太大①合理调整整定电流值,相差太大则换新品②选择合适的热继电器或在起动时热继电器短接③按规定选用导线④改用过流继电器⑤改善环境主电路不通①热元件烧毁②接线松脱①更换热继电器②拧紧松脱导线控制电路不通①触头烧坏②控制电路侧导线松脱①修理触头②拧紧松脱导线热继电器不动作，电机烧坏①热继电器的额定电流值与电机的额定电流值不符②整定电流值偏大③触头接触不良④导板脱出或动作机构卡住①按电机的容量选用热继电器②根据负载合理调整整定电流③清除触头表面灰尘和氧化物④重新放置导板并实验动作的灵活限度或排除卡住故障 第二节 电气控制电路检修的一般方法 一、电气控制电路故障检修的一般环节 维修人员技术水平的高低，也最能在故障点的查找上体现出来。
从某种意义上讲，故障的维修并不困难，难就难在故障的查找上，如何对控制电路的故障进行检修呢？一般来说，可以提成“望”、“问”、“闻”、“切”几个环节，最为有效1．“望”一方面弄清电路型号、组成及功能例如输入信号是什么，输出信号是什么，由什么元件受令、什么元件检测、什么元件分析、什么元件执行、各部分在哪些地方、操作方式有哪些等这样可以根据以往的经验，将系统按原理和结构提成几部分，再根据控制元件的型号如接触器、时间继电器，大约分析其工作原理然后对故障系统进行初步检查检查内容涉及：系统外观有无明显操作损伤，各部分连线是否正常，控制柜内元件有无损坏、烧焦，导线有无松脱等2．“问”询问系统的重要功能、操作方法、故障现象、故障过程、内部结构、其它异常情况、有无端障先兆等，通过询问，往往能得到一些很有用的信息3．“闻” 听一下电路工作时有无异常响声，如振动声、摩擦声、声音这对拟定电路故障范围是十分有用4．“切”即检查电路，检查电路应当按以下几个环节进行第一步 保养性例行检修这是根据军用设备总结出的有效的技术保障措施，即当电气控制系统运营到规定期间后，不管系统是否发生了故障，都必须进行保养性例行检修。
由于电路在运营过程中，会磨损、老化，内部元器件会蒙上污垢，特别是在湿度较高的雨季，容易导致漏电、接触不良和短路故障所有这些都需要采用一定的措施，恢复其原有性能电气控制系统的“例保”检测的项目重要涉及以下内容：(1)除尘和清除污垢，消除漏电隐患2)检查各元件导线的连接情况及端子排的锈蚀情况3)电磨损、自然磨损和疲劳致损的弹性件及电接触部件 (4)检查活动部件有无生锈、污物、油泥干涸和机械操作损伤 (5)对于已经被人检修过的电气控制系统，应检查新换上元器件的型号和参数是否符合原电路的规定，连接导线型号是否对的，接法有无错误，其它导线、元件有无移位、改接和损伤等假如有以上情况，必须及时复原，再进行下一步检修 第二步 对于比较明显的故障，应单刀直人，一方面排除例如明显的电源故障、导线断线、绝缘烧焦、继电器损坏、触头烧损、行程开关卡滞等，都应当一方面排除，以消除其影响，使其它故障更加直观，易于观测和测量 第三步 多故障并存的电路，应分清主次，按步检修假如电路生疏，多种故障同时出现或相继出现时，按第一步和第二步检修难以奏效时应理清头绪，应根。
