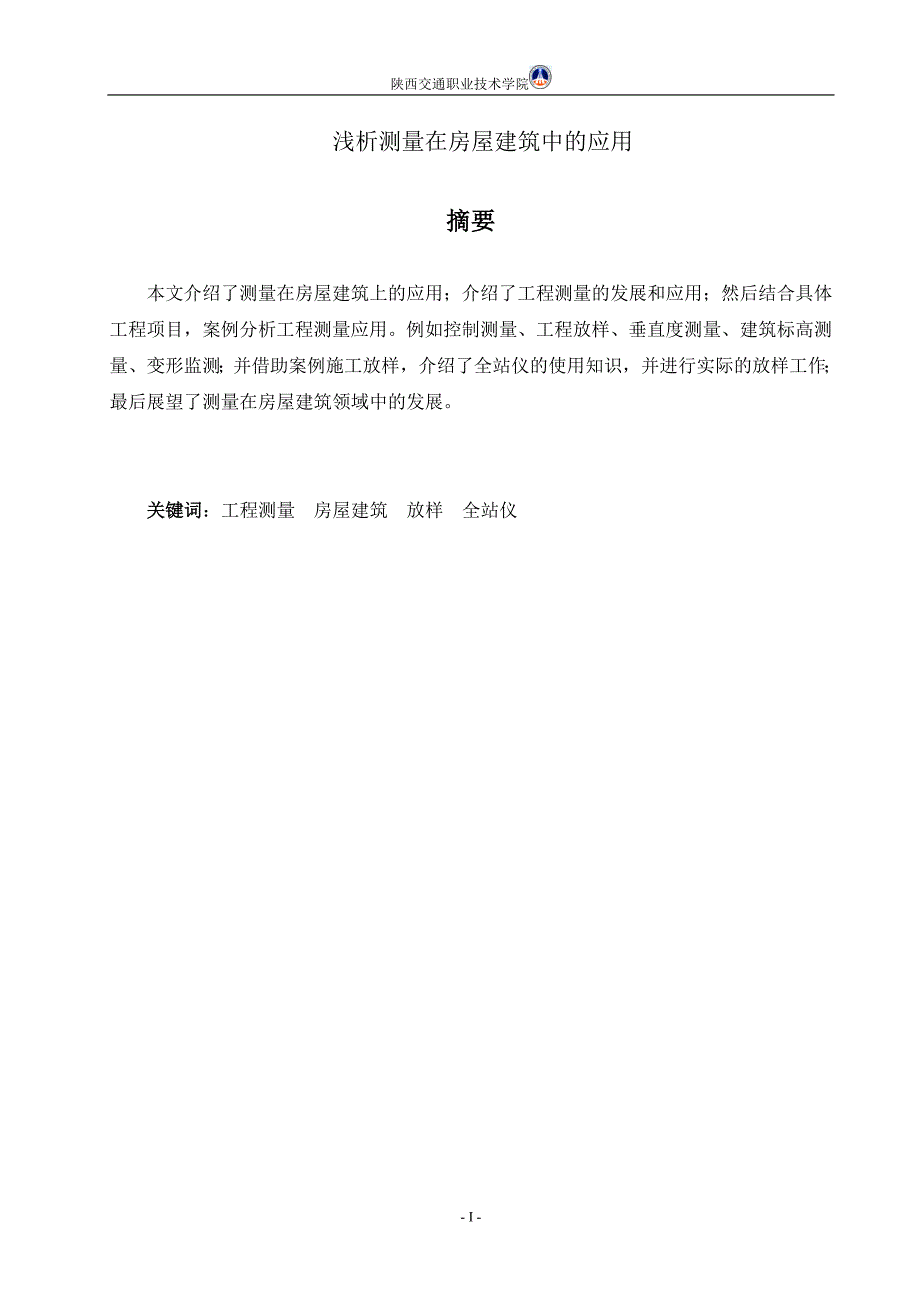

陕西交通职业技术学院- I -浅析测量在房屋建筑中的应用摘要摘要本文介绍了测量在房屋建筑上的应用；介绍了工程测量的发展和应用；然后结合具体工程项目，案例分析工程测量应用例如控制测量、工程放样、垂直度测量、建筑标高测量、变形监测；并借助案例施工放样，介绍了全站仪的使用知识，并进行实际的放样工作；最后展望了测量在房屋建筑领域中的发展关键词关键词：工程测量 房屋建筑 放样 全站仪摘要- II -Analysis the Applications of Engineering Survey in Housing ConstructionAbstractFirst, some brief applications of engineering survey in housing construction are introduced in this paper. Then some frequently used engineering surveys, such as control survey, engineering lofting, building elevation measurements, vertical measurement, deformation measurement are show their principles and methods. And, we elaborate the introduction to use total station. Finally, the housing construction surveying make a conclusion on the application and look forward to more of its applications.Key Words: Engineering Survey; Housing Construction; Engineering Lofting; Total Station陕西交通职业技术学院- III -目录- IV -目录摘要摘要 .I IABSTRACTABSTRACT .IIII目录目录 .IIIIII1 1、引言、引言 .1 11.1 工程测量地位和研究领域应用 .11.1.1 工程测量的定义.11.1.2 工程测量的地位.11.1.3 研究应用领域.11.2 工程测量的内容 .11.2.1 工程测量的内容划分.11.2.2 工程测量的内容.22 2、工程建筑的测量应用、工程建筑的测量应用 .2 22.1 控制测量 .22.2 工程放样 .32.2.1 准备工作.32.2.2 极坐标法放点.42.2.3 误差处理.42.2.4 复测工作.52.3 建筑标高测量 .52.4 垂直度测量 .63.3. 工程测量应用案例分析工程测量应用案例分析 .6 63.1 工程概况 .63.1.1 基坑及控制点图.63.2 基础施工测量 .73.2.1 前期准备工作.73.2.2 基线测设 .73.2.3 轴线测设 .83.2.4 桩位的测放与复核 .83.3 工程施工放样 .83.3.1 全站仪放样使用说明 .83.3.2 定点放样 .93.4 建筑标高测量 .93.5 工程测量在主体结构施工阶段对工程质量的作用 .94 4、 工程测量的发展展望工程测量的发展展望 .1010陕西交通职业技术学院- V -5 5、结语、结语 .11116 6、致谢致谢 .12127 7、参考文献参考文献 .1313 陕西交通职业技术学院- 1 -1 1、引言、引言1.11.1 工程测量地位和研究领域应用工程测量地位和研究领域应用1.1.11.1.1 工程测量的定义工程测量的定义工程测量学的定义是：工程测量技术指在工程建设的勘测设计、施工和管理阶段中运用的各种测量理论、方法和技术的总称。
1.1.21.1.2 工程测量的地位工程测量的地位测绘的划分：大地测量学工程测量学摄影测量学地图制图学不动产测绘1.1.31.1.3 研究应用领域研究应用领域目前国内把工程建设有关的工程测量按勘测设计、施工建设和运行管理三个阶段划分；也有按行业划分成：线路(铁路、公路等)工程测量、水利工程测量、桥隧工程测量、建筑工程测量、矿山测量、海洋工程测量、军事工程测量、三维工业测量等，几乎每一行业和工程测量都有相应的著书或教材由 Hennecke,Mueller,Werner 3 个德国人所编著的工程测量学，主要按下述内容进行划分和编写：测量仪器和方法；线路、铁路、公路建设测量；高层建筑测量；地下建筑测量；安全监测；机器和设备测量 1.21.2 工程测量的内容工程测量的内容1.2.11.2.1 工程测量的内容划分工程测量的内容划分1.按阶段划分第一章 引言8（1）工程建设规划设计阶段（2）工程建设施工阶段的测量（3）工程建设运营管理阶段的测量2.按照服务对象划分建筑、水利、线路、桥梁、地下、海洋、军事、工业、矿山等1.2.21.2.2 工程测量的内容工程测量的内容（1）工程测量中的地形图测绘规划阶段用图比例尺一般较小，按照工程的规模可直接使用 1：1 万至 1:10000 的地形图。
在施工阶段比例尺一般较大 1：1000 或 1：5002）工程控制网布设和优化设计3）施工放样技术和方法将抽象的几何实体放样到实地上去，成为具体的几何实体所采用的测量方法和技术称为施工放样，机器和设备的安装也是一种放样放样放样可分为点、线、面、体的放样具体方法包括：极坐标、偏角法、偏距法、投点法、距离交会、方向交会4）工程的变形监测分析和预报2 2、工程建筑的测量应用、工程建筑的测量应用2.12.1 控制测量控制测量控制测量是施工的基础，对建筑物的控制测量一般布设成方格网形式，为了便于施工，其坐标系采用建筑坐标系，坐标轴平行于建筑物的主轴线工程控制网的布设，一般遵循从整体到局部、分级布网、逐级控制的原则在工程开始施工前，首先通过测量把施工图纸上的建筑物在实地进行放样定位以及测定控制高程，为下一步的施工提供基准这一步工作非常重要，测量精度要求非常高，关系整个工程质量的成败假如在这一环节里面出现了差错，那将会造成重大质量事故，带来的经济损失是无法估量在施工行业里也发生过类似工程质量事故：图纸上建筑物的正北方向变成了正南方向，事故的处理结果是：把已经建好的房子重新砸掉，再从零开始可见建筑物的定位测量是多么的重要。
陕西交通职业技术学院9在基础施工阶段，基础桩位的施工更加需要准确的工程测量技术保证根据施工规范的要求，承台的桩位的允许偏差值很小一旦桩位偏差超过规范要求，将会引起原承台设计的变化，从而增加了工程成本严重的桩位偏差将会导致桩位作废，需要重新补桩等处理措施，一方面影响了施工的进度，另一方面，改变了原来的受力计算，对建筑物埋下了质量的隐患在土方开挖及底板基础施工过程中，由于设计要求，底板、承台、底梁的土方开挖是要尽量避免挠动工作面以下的土层，因此周密、细致的测量工作能控制土方开挖的深度及部位，避免超挖及乱挖从而能保证垫层及砖胎膜的施工质量，对与采用外防水的工程意义尤为重大另外垫层及桩头标高控制测量的精度，是保证底板钢筋绑扎是否超高，底板混凝土施工平整度的最有效措施工程测量在基础施工阶段的另外一个重点是基础墙柱钢筋的定位放线，在这一个环节里面，容不得有半点差错否则将导致严重的质量事故发生对于结构复杂，面积较大的工程，只有周密、细致的进行测量放线方能保证墙柱插筋质量，避免偏位、移位等情况的发生2.22.2 工程放样工程放样放样是测量工作者把设计的待建建筑物的位置和形状在实地标定出来，在建筑工程测量中也叫定位。
如果设计人员已经给了各建筑物的主要角点坐标，或者给定了一些特征点坐标以及建筑物的形状和大小，测量人员找到与设计同一坐标系的控制点，进行控制测量，将坐标系统引到待建建筑物的场地附近，采用全站仪的放样功能，很容易测出待建建筑物的实地位置测量放样负责人逐一将标注数据与记录结果对比，验证标注数据和所放样点位无误2.2.12.2.1 准备工作准备工作阅读设计图纸，校算建筑物轮廓控制点数据和标注尺寸，记录审图结果选定测量放样方法并计算放样数据或编写测量放样计算程序、绘制放样草图并由第二者独立校核准备仪器和工具，使用的仪器必须在有效的检定周期内给仪器充电，检查仪器常规设置：如单位、坐标方式、补偿方式、棱镜类型、棱镜常数、温度、气压等使用有内存第三章 工程测量应用案例分析8的全站仪时，可以提前将控制点（包括拟用的测站点、检查点）和放样点的坐标数据输入仪器内存并检查2.2.22.2.2 极坐标法放点极坐标法放点在控制点上架设全站仪并对中整平，初始化后检查仪器设置：气温、气压、棱镜常数；输入（调入）测站点的三维坐标，量取并输入仪器高，输入（调入）后视点坐标，照准后视点进行后视如果后视点上有棱镜，输入棱镜高，可以马上测量后视点的坐标和高程并与已知数据检核。
瞄准另一控制点，检查方位角或坐标；在另一已知高程点上竖棱镜或尺子检查仪器的视线高利用仪器自身计算功能进行计算时，记录员也应进行相应的对算以检核输入数据的正确性在各待定测站点上架设脚架和棱镜，量取、记录并输入棱镜高，测量、记录待定点的坐标和高程以上步骤为测站点的测量在测站点上按步骤1安置全站仪，照准另一立镜测站点检查坐标和高程，记录员根据测站点和拟放样点坐标反算出测站点至放样点的距离和方位角测量放样负责人逐一将标注数据与记录结果比对，同时检查点位间的几何尺寸关系及与有关结构边线的相对关系尺寸并记录，以验证标注数据和所放样点位无误填写测量放样交样单 2.2.32.2.3 误差处理误差处理施工放样的成果通常是即刻(或数小时后)交付使用，往往不能等待再去检查成果的正确性这就要求放样作业人员在作业中处处要有自我校核条件，以便及时发现错误，及时纠正尽量避免误差出现一般工程放样的平差工作都是在现场进行的，因此，常将这类在现场消除测量误差的方法统称为现场平差如在测放一个方向线时，采用正、倒镜定点，而后在现场取两方向线的中点作为最后方向值等方法在所有建筑领域中，对测量放样的精度要求具有严密性和松散性两个方面的特性。
严密性指工程建筑物必须保持其构件严密的相互关系，即在放样中具有较大误差时，则会有损于工程质量松散性指松散的建筑部位，彼此间联系松驰这类工程部位，虽在设计图纸上有三维尺寸的规定，但在施工时，可予以不同程度的伸缩，因其放样后果对工程建设的影响远比严密性的部位要宽松得多在放样工作中采取适当的措施，使严密区段保证严密性，以满足建筑标准要求，而将由于控制测量所带来的误差平摊于工程部位松散的区段中， 使它对工程质量不产生任陕西交通职业技术学院9何影响，从而达到现场平差的目的它和一般平差任务不同之处是：误差并未消除，不过是将其挤放于一个对工程质量不产生影响的区段，而将其“吸收”罢了可采用以下平差手段达到这一目的：第一，对严密部位，一般采用本身主轴线为基本控制去进行放样即不论控制网布设的精度如何，一旦利用其测设主轴线后，该工程部位就以该轴线为基础了，这样就保证了建筑物的相对严密性;第二，所有轴线的测设，应在主轴线的基准上进行，以避免再由控制网测设，而将控制网本身的测设误差带入严密区段;第三，在施工过程中，所有轴线的测设定位，应具有一次性，切忌反复变更造成轴系的混乱2.2.42.2.4 复测工作复测工作测量复测(检查测量)是保证建筑工程质量必不可少的一项工作。
复测的目的是检查建筑物(构筑物)平面位置和高程数据是否符合设计要求以往发生的施工测量事故，大都是忽视复测工作所造成的施工测量人员要对设计图纸上的尺寸进行全面的校核，校对总平面上的建筑物坐标和相关数据，检查平面图和基础图的轴线位置、标高尺寸和符号等是否相符，分段长度是否等于各段长度的总和矩形建筑物的两对边尺寸是否一致，局部尺寸变更后，是否给其他尺寸带来影响建筑物定位后，要根据定位控制桩或龙门桩，。
