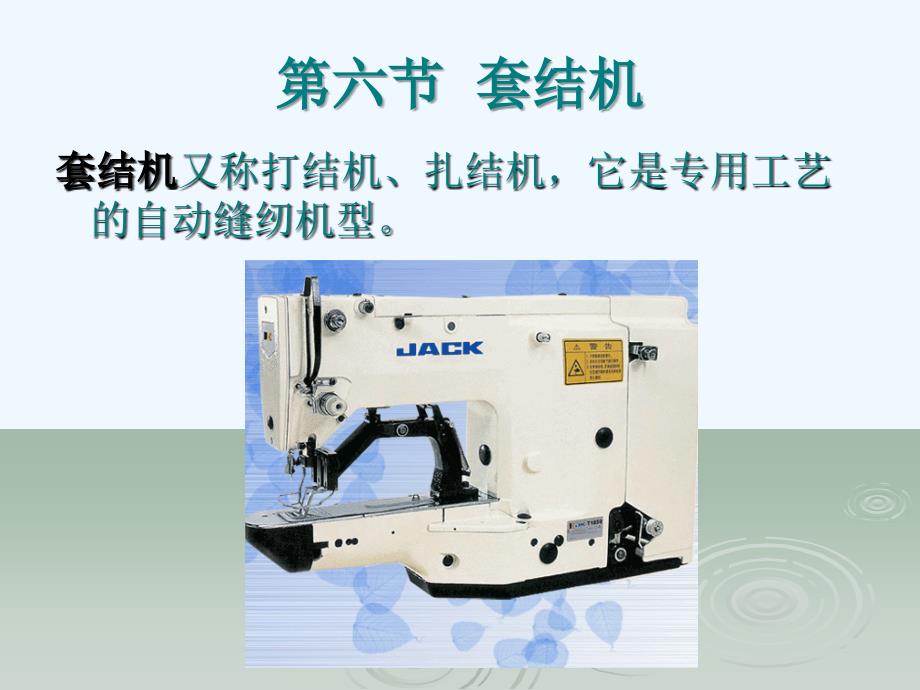

第六节 套结机 套结机又称打结机 扎结机 它是专用工艺 的自动缝纫机型 一 套结机的性能 类型和规格 一 套结机的功能和应用 套结机专门用于各种服装及其它缝制品的缝合加 固 服装的袋口 裤袢 钮孔尾部 背带及各种 缝制品的受拉部位都用套结机加固 套结机的用途 1 加固 对服装或其它服饰品 箱包 鞋帽 等 的受力部位进行加固缝合 2 装饰 套结具有各种缝迹 花式套结又有 画龙点睛 的装饰审美效果 服装工业生产中 有无套结加工是服装加工 质量档次的基本标志之一 套结加工本质是绣花 二 套结机的分类 型号和技术规格 套结机有很多分类 主要是 按套结的针数分类 常见的针数有21针 28针 35针 42针 按缝型分类 分为平缝套结缝 花样套结缝 主要型号和技术规格 国产GE1 1 国产CY3 1 日产LK 1850 二 套结机的缝迹 1 套结机的缝迹分为平缝套结和花样套结 2 平套结缝迹 平套结在服装上应用非常广泛 根据不同的用途 和不同的面料 选用各种不同缝迹的平套结和合 适的套结机 3 平套结缝迹结构 套结机为单针 双线 挑线盘挑线 摆梭钩勾线 形成锁式线迹的套结 以国产GE1 1型套结机的缝迹 42针 为例说明平 套结结构 1 缝迹结构 如图示 第1 13针所形成的线迹是衬线 第 14 42针所形成的线迹为套结线迹 套结长度可 在6 16mm 宽度可在1 3mm范围内进行调节 整个套结过程是自动完成的 第1针到第13针 送料机构夹持缝料左右送料 完成 之形 来回叠加的衬线加工 采用线迹 是301号锁式线迹 目的是套结有微突的立体感 有美观挺括的外观效应 第14针至42针 送料机构夹持缝料前后送料 同时缓慢完成向左送料 完成曲折的左右缝 迹 采用304号锁式线迹 2 套结机缝迹形成是靠夹板式送料机构前 后左右送料完成的 使得旋梭钩线方式难 以实现 绝大多数套结机都采用摆梭钩线 机构 套结机的机速一般不超过3000r min 三 套结机的主要机构和性能 套结机是一种双线锁式线迹型缝纫机 主要机构 为一组凸轮控制的压脚和送布拖板 配一台挑线 盘挑线 摆梭勾线的双线锁式缝纫机 以GE1型套结机为例 予以介绍 1 针杆机构 2 钩线机构 3 挑线机构 4 送布机构 5 套结机的性能 四 套结机的使用 1 套结机的操作和使用 1 安装机针 把机针长槽稍偏左对着操作者 以使线迹更美观 2 穿线 3 套结 踩下左踏板 抬起压脚 放进缝料 对正左右压 脚孔中心 放下压脚 踩下右踏板 启动机器 进行套结 2 套结机的调试 1 套结长度的调整 2 套结宽度调整 五 套结机的维修 。
