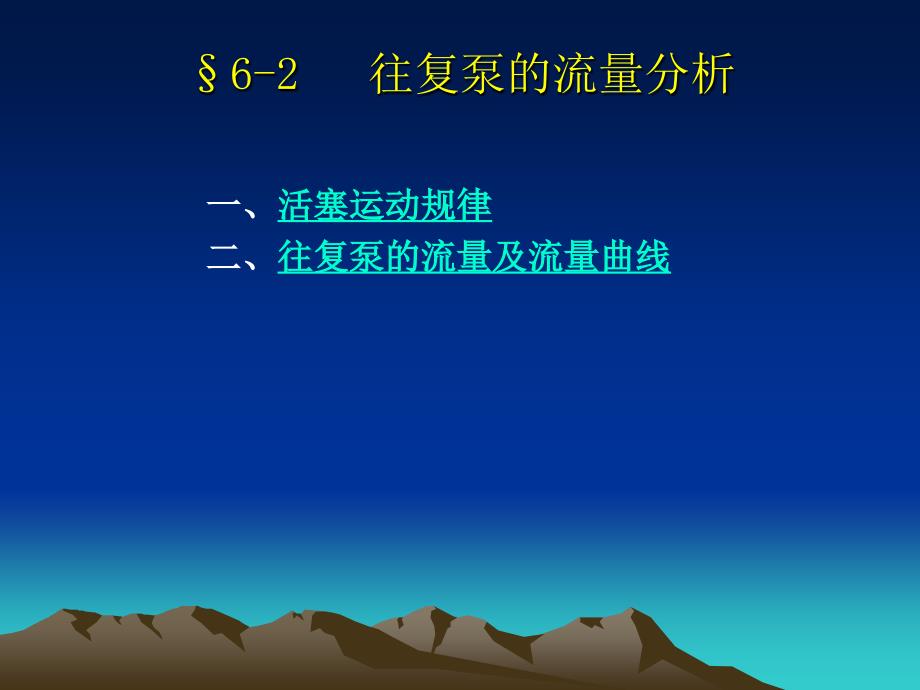

6-2 往复泵的流量分析一、一、活塞运动规律活塞运动规律二、二、往复泵的流量及流量曲线往复泵的流量及流量曲线一、活塞运动规律曲柄连杆机构传动的往复泵，将曲柄的旋转运动变为活塞的往复运动动画活塞的位移、速度、加速度公式：式中：r曲柄长度；l连杆长度；曲柄连杆比，r/l 曲柄转角，活塞由液力端向动力端运动时， 活塞由动力端向液力端运动时，为了便于记忆和定性地分析活塞的运动，不考虑为了便于记忆和定性地分析活塞的运动，不考虑曲柄连杆比曲柄连杆比的影响，即认为连杆无限长，的影响，即认为连杆无限长，0 0此时，活塞的运动规律为：此时，活塞的运动规律为：上式表明：曲柄连杆传动往复泵活塞运动的速度和加速度分别近似地按正弦和余弦规律变化6-2 往复泵的流量分析一、活塞运动规律一、活塞运动规律二、二、往复泵的流量及流量曲线往复泵的流量及流量曲线二、往复泵的流量及流量曲线1.平均流量往复泵在单位时间内理论上应输送的液体体积，称作泵的理论平均流量它与泵的活塞截面积F、活塞冲程长度S，以及活塞每分钟在缸套中往复运动的次数，即泵的冲次n有关单作用泵，设单作用泵，设缸数缸数为为i i，其理论平均流量为：，其理论平均流量为：双作用往复泵，活塞往复运动一次，液缸的前、后工作室输送液体各一次，泵的理论平均流量为：式中：f活塞杆截面面积；（2F-f）S活塞往复一次输送液体的体积；动画实际平均流量：往复泵工作时，由于（1）吸入阀和排出阀一般不能及时关闭，泵阀、活塞和其它密封处可能有高压液体漏失；（2）泵缸中或液体内含有气体，降低吸入充满度等原因，都可能使泵的实际输送量有所降低。
因而往复泵的实际平均流量要低于理论平均流量实际平均流量为：式中： 流量系数2.瞬时流量由于往复泵的活塞运动速度是变化的，故每个液缸和泵的流量也是变量为此，引入瞬时流量的概念假设，某单作用液缸的理论瞬时流量为：对单作用液缸：吸入过程中吸入的瞬时理论流量为：排出过程中排出的瞬时理论流量为：式中的下标m表示液缸或曲柄的顺序编号对双作用泵，活塞将液缸分为前工作室和后工作室，若以Qcfm和Qcam分别表示液缸前后工作室的瞬时流量：当 时，前工作室吸入，后工作室排出，公式前取“”号；当 时，前工作室排出，后工作室吸入，公式前取“”号；往复泵一般都由多个液缸组成，在曲轴转动一周期间内，几个液缸按一定的规律交替进行吸入或排出，整台泵的瞬时流量由同一时刻各液缸瞬时流量叠加而成计算整台泵的瞬时流量时，要根据各曲轴间存在角位差 决定公式中的角参数，计算各液缸的瞬时流量时，须以相应的角参数代入公式三缸单作用泵的角位差 ，则双缸双作用泵的角位差 ，则3.往复泵的流量曲线往复泵工作时，在曲柄旋转3600范围内，各液缸或工作室及泵的瞬时流量是按一定规律变化的如果以曲柄转角 为横坐标，流量为纵坐标，就可以作出泵的瞬时流量和平均流量随曲柄转角变化的曲线。
这类曲线称为泵的流量曲线1.往复泵流量曲线往复泵流量曲线的用途：的用途：往复泵的流量曲线除了能比较形象地反映出整台泵与各液缸或工作室瞬时流量间的关系及其随曲柄转角变化特点外，还具有下列用途：1.判断流量的均匀程度；2.确定泵输送的液体体积；3.检验曲柄布置是否合理1.判断流量的均匀程度：任何类型的往复泵，在曲轴转动一周的过程中，理论瞬时流量都是变化的，其最大值 、最小值 及理论平均流量都可以由曲线找到理论瞬时流量的最大差值与平均流量的比值，称作往复泵的流量不均匀度图示为在不考虑曲柄连杆比影响的情况下，单缸、双缸、三缸及四缸单作用泵的流量曲线；其流量不均度分别为3.14，1.57，0.141，0.314当往复泵缸数增多时流量趋于均匀，而单数缸效果更为明显从使用角度看，流量不均度越小越好因为流量越均匀，管线中液流越接近稳定流状态，压力变化也越小，有助于减小管线振动，泵工作越平稳但缸数太多，泵结构变得复杂，造价增高，维修困难如不考虑活塞杆断面面积的影响，则双缸双作用泵与四缸单作用泵的流量不均度相同目前，钻井泵大多数是三缸单作用或双缸双作用往复泵确定泵输送的液体体积：在同样的曲柄转角范围内，泵或某个液缸所输送的液体体积与流量曲线所包围的面积成正比。
流量曲线的波动情况反映了泵或液缸输送液体的变化程度这个关系可用在空气包的体积计算中检验曲柄布置是否合理：1.对于多缸往复泵，尤其是多缸双作用泵，通过绘制流量曲线，可发现各液缸瞬时流量叠加是否合理，从而检验曲柄布置方案的合理性复习题1.何谓往复泵的理论平均流量？2.简述往复泵流量曲线的主要用途？。
