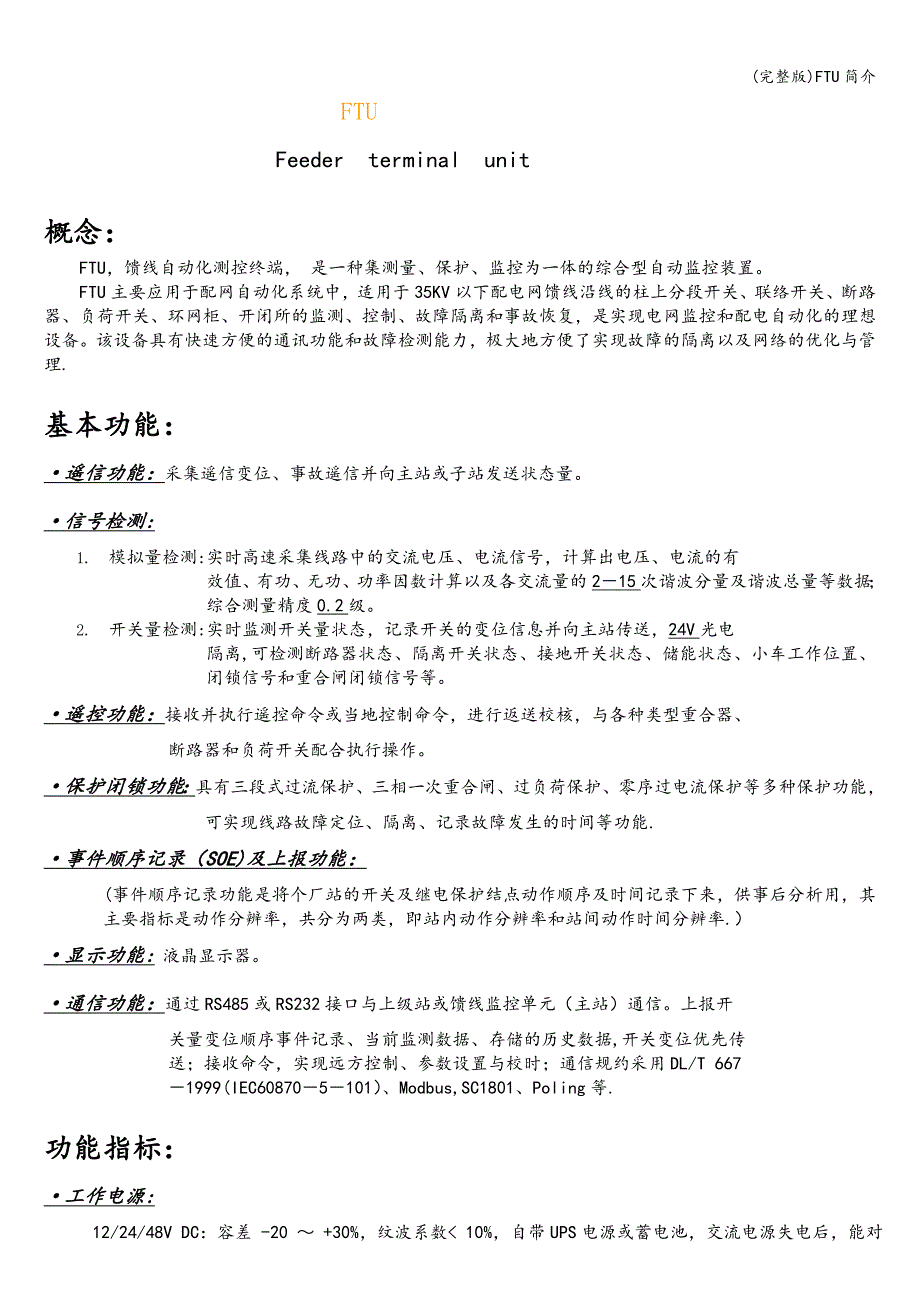

完整版)FTU简介FTUFeeder terminal unit概念：FTU，馈线自动化测控终端， 是一种集测量、保护、监控为一体的综合型自动监控装置FTU主要应用于配网自动化系统中，适用于35KV以下配电网馈线沿线的柱上分段开关、联络开关、断路器、负荷开关、环网柜、开闭所的监测、控制、故障隔离和事故恢复，是实现电网监控和配电自动化的理想设备该设备具有快速方便的通讯功能和故障检测能力，极大地方便了实现故障的隔离以及网络的优化与管理.基本功能：·遥信功能：采集遥信变位、事故遥信并向主站或子站发送状态量·信号检测:1. 模拟量检测:实时高速采集线路中的交流电压、电流信号，计算出电压、电流的有 效值、有功、无功、功率因数计算以及各交流量的2－15次谐波分量及谐波总量等数据；综合测量精度0.2级2. 开关量检测:实时监测开关量状态，记录开关的变位信息并向主站传送，24V光电隔离,可检测断路器状态、隔离开关状态、接地开关状态、储能状态、小车工作位置、闭锁信号和重合闸闭锁信号等·遥控功能：接收并执行遥控命令或当地控制命令，进行返送校核，与各种类型重合器、 断路器和负荷开关配合执行操作·保护闭锁功能：具有三段式过流保护、三相一次重合闸、过负荷保护、零序过电流保护等多种保护功能，可实现线路故障定位、隔离、记录故障发生的时间等功能.·事件顺序记录（SOE)及上报功能：(事件顺序记录功能是将个厂站的开关及继电保护结点动作顺序及时间记录下来，供事后分析用，其主要指标是动作分辨率，共分为两类，即站内动作分辨率和站间动作时间分辨率.）·显示功能: 液晶显示器。
·通信功能：通过RS485或RS232接口与上级站或馈线监控单元（主站）通信上报开 关量变位顺序事件记录、当前监测数据、存储的历史数据,开关变位优先传送；接收命令，实现远方控制、参数设置与校时；通信规约采用DL/T 667－1999(IEC60870－5－101）、Modbus,SC1801、Poling等.功能指标：·工作电源:12/24/48V DC：容差 -20 ～ +30%，纹波系数< 10%，自带UPS电源或蓄电池，交流电源失电后，能对开关进行分、合操作220V AC：电压容差 -20 ～ +30％，频率50Hz双交流输入电源及双重掉电保护功能，，可实现双电源自动无扰切换和无供电条件下数据保护·模拟量输入： 交流输入(12路)；直流输入(2路）额定交流电压输入：和电压互感器配合.额定交流电压过载能力:（200%)连续；(300%）大于1s.额定交流电流输入:和电流互感器配合.额定交流电流过载能力：长期连续2倍额定电流；20倍额定电流大于1s. 额定直流输入：-5 ~ +5V,或4 ~ 20mA. 测量精度：I，U￡ 10％ P，Q￡ 2.0%。
·标准模拟计算量：每相：电压、电流有效值; 相角; 功率因数； 故障电流及方向.每馈线:有功功率; 无功功率； 功率因数； 零序电流每分钟的变化量·模拟累计：每馈线：有功电度， 无功电度（每台FTU有多达3条馈线 ）.满量程:32位 ·开关量输入：16路光隔离输入.空接点或脉冲量（12V，20mA)接入2000V DC隔离反向极性保护. 电源输入:12V或24V，外接 50mA典型输入电流/开关量·开关量输出: （8路)继电器常开接点输出接点容量：110V/220VDC，1A连续，1S闭合电流不小于5A，吸合时间不大于5ms. 对于电感负载时间常数为40ms时触点容许断开容量为30W·通信：串行通信口：（3个），相互独立通信规约：DL/T634-1997（IEC60870-5-101)、CDT、Modbus等 网络通信口(1个)（TCP/IP接口）MODEM和通信装置：可以满足各种信道要求,如光纤、扩频、数传电台、载波、音频·环境条件： 温度级：—40 — +85℃湿度：5～ 100％（含凝结)电磁兼容：符合IEC1000-4（2、3、4、5、11、12）。
