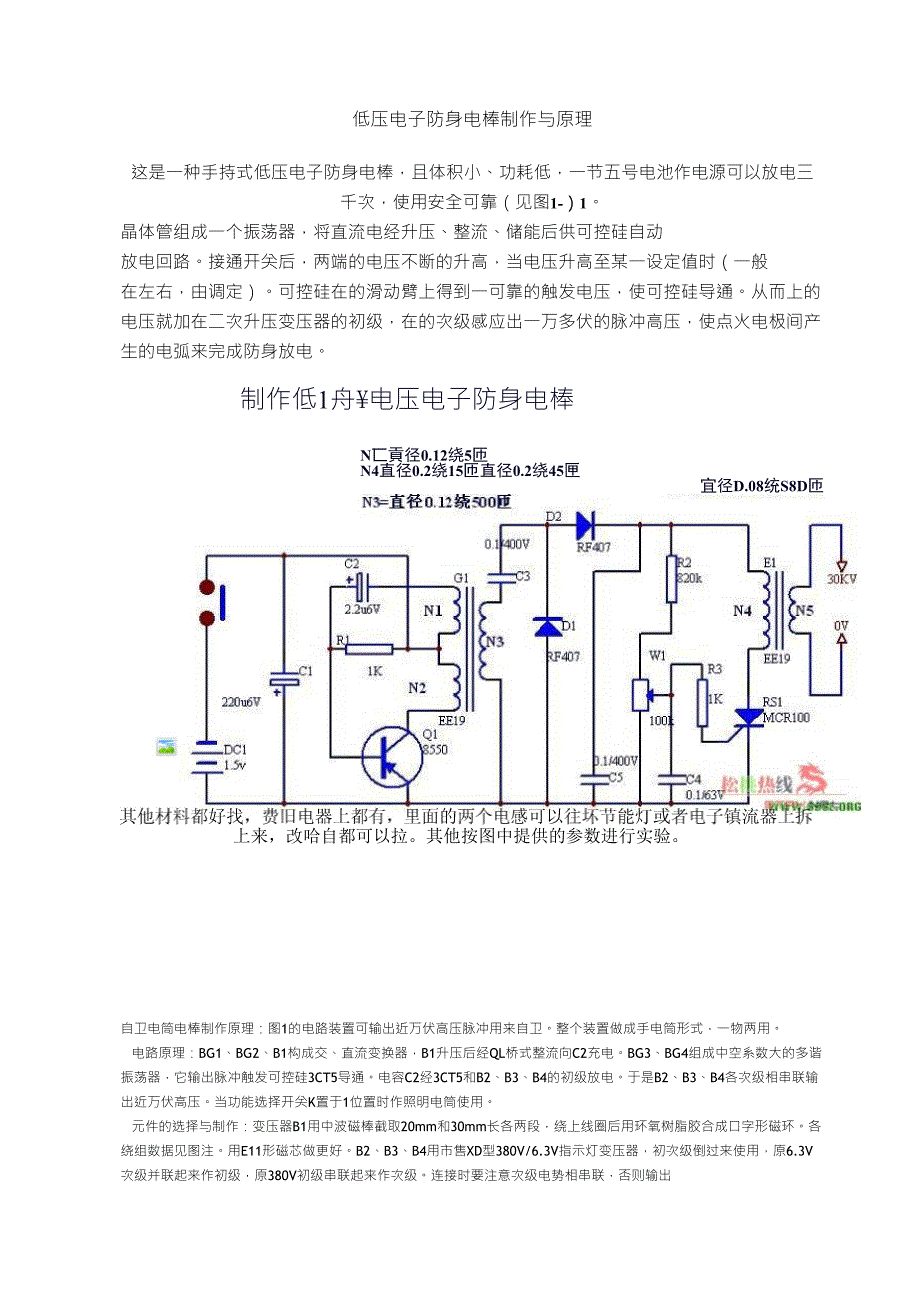

低压电子防身电棒制作与原理这是一种手持式低压电子防身电棒，且体积小、功耗低，一节五号电池作电源可以放电三千次，使用安全可靠（见图1-）1晶体管组成一个振荡器，将直流电经升压、整流、储能后供可控硅自动放电回路接通开关后，两端的电压不断的升高，当电压升高至某一设定值时（一般在左右，由调定）可控硅在的滑动臂上得到一可靠的触发电压，使可控硅导通从而上的电压就加在二次升压变压器的初级，在的次级感应出一万多伏的脉冲高压，使点火电极间产生的电弧来完成防身放电制作低1舟¥电压电子防身电棒N匸貢径0.12绕5匝N4直径0.2绕15匝直径0.2绕45匣宜径D.08统S8D匝上来，改哈自都可以拉其他按图中提供的参数进行实验自卫电筒电棒制作原理：图1的电路装置可输出近万伏高压脉冲用来自卫整个装置做成手电筒形式，一物两用电路原理：BG1、BG2、B1构成交、直流变换器，B1升压后经QL桥式整流向C2充电BG3、BG4组成中空系数大的多谐振荡器，它输出脉冲触发可控硅3CT5导通电容C2经3CT5和B2、B3、B4的初级放电于是B2、B3、B4各次级相串联输出近万伏高压当功能选择开关K置于1位置时作照明电筒使用元件的选择与制作：变压器B1用中波磁棒截取20mm和30mm长各两段，绕上线圈后用环氧树脂胶合成口字形磁环。
各绕组数据见图注用E11形磁芯做更好B2、B3、B4用市售XD型380V/6.3V指示灯变压器，初次级倒过来使用，原6.3V次级并联起来作初级，原380V初级串联起来作次级连接时要注意次级电势相串联，否则输出电压不足BG1、BG2的值应大于60,且性能尽量接近调试：先调整直流一交流变换器使B1次级电压在200V以上，接上39k负载时不应低于160V整机连接后，ZD闪亮，高压脉冲变压器发出啪、啪声将电压表咵接在可控硅阳、阴极间，电表摆动最大值应接近150V多揩振荡器振荡周期应与C2充电周期同步，即应在C2充满电时多谐振荡器的脉冲到来触发可控硅这可以通过反复调节R2、C2、C3的数值使其相互兼顾，以求尽量同步，以获得最佳输出调好后，高压脉冲频率每分种在60-120次之间电棒1•内部主要结构由一体化高质量集成块及可充镍氢电池组成;外部主要结构主要由ABS硬胶压注成型和金属材料组成，一般在产品的前部有一对或数对金属电击头，后端有电击保险开关，按电击开关，即能产生强烈电击.2•自卫器以电击歹徒四肢为宜，歹徒失去反抗能力，就不要再电击严禁对儿童使用，或者电击人体头部、心脏等重要脏器部位3•自卫器请勿放存潮湿处，不要日晒、雨淋，不要放在高低温环境中；禁止对金属物体电击。
4•新自卫器出厂时处于放电状态，使用前应先充电，用所配专用充电器或者自充插头线进行充电,充电电流不能过大;充电器极性不能接反；充电过程中及充电后的五分钟内不得使用电击功能，否则会影响产品寿命；充电时间在6－8小时左右，否则将缩短电池寿命，甚至引起电池爆裂，损坏电池存放一个月，应检查、充电，超过一个月的长期存放，应放在干燥、通风良好的室内，每月应充一次电充电应在5分钟后使用照明或使用一下电击后再照明，否则易损坏灯泡附:自卫电筒电棒制作原理：图1的电路装置可输出近万伏高压脉冲用来自卫整个装置做成手电筒形式，一物两用电路原理：BG1、BG2、B1构成交、直流变换器，B1升压后经QL桥式整流向C2充电BG3、BG4组成中空系数大的多谐振荡器，它输出脉冲触发可控硅3CT5导通电容C2经3CT5和B2、B3、B4的初级放电于是B2、B3、B4各次级相串联输出近万伏高压当功能选择开关K置于1位置时作照明电筒使用元件的选择与制作：变压器B1用中波磁棒截取20mm和30mm长各两段，绕上线圈后用环氧树脂胶合成口字形磁环各绕组数据见图注用E11形磁芯做更好B2、B3、B4用市售XD型380V/6.3V指示灯变压器，初次级倒过来使用，原6.3V次级并联起来作初级，原380V初级串联起来作次级。
连接时要注意次级电势相串联，否则输出电压不足BG1、BG2的0值应大于60，且性能尽量接近调试：先调整直流一交流变换器使B1次级电压在200V以上，接上39k负载时不应低于160V整机连接后，ZD闪亮，高压脉冲变压器发出“啪、啪”声将电压表咵接在可控硅阳、阴极间，电表摆动最大值应接近150V多揩振荡器振荡周期应与C2充电周期同步，即应在C2充满电时多谐振荡器的脉冲到来触发可控硅这可以通过反复调节R2、C2、C3的数值使其相互兼顾，以求尽量同步，以获得最佳输出调好后，高压脉冲频率每分种在60-120次之间EL!7.5klLhi4E：3E：4BlT'lUF4LHTTRULI?F4007C3ZDBG34.7kR48550AN360BG2'S55LIT：'5k4007)6007T：'2TTF4007变压:高压防身电棒BG1'S550娈压器日沖喪压辭孔「L2i|O.T=jj匝L3ifO.2=550匝L4匝L5匝变压器E12R54270k亠Cl—1Lhi400v^pMlCR1U0LIifJj.?=Ti匝E：(34AiS0506.3r3wlLhi。
