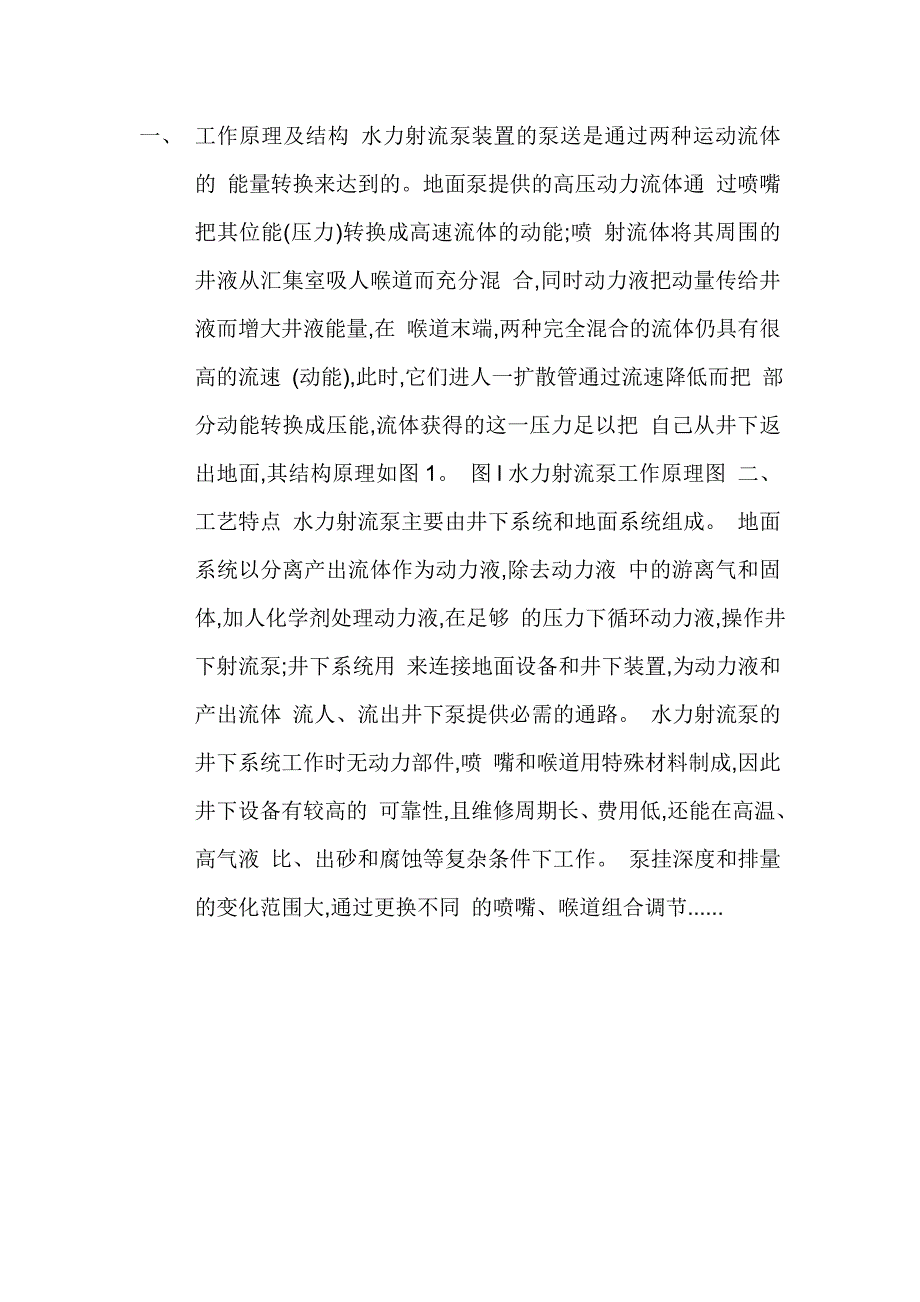

一、 工作原理及结构 水力射流泵装置的泵送是通过两种运动流体的 能量转换来达到的地面泵提供的高压动力流体通 过喷嘴把其位能(压力)转换成高速流体的动能;喷 射流体将其周围的井液从汇集室吸人喉道而充分混 合,同时动力液把动量传给井液而增大井液能量,在 喉道末端,两种完全混合的流体仍具有很高的流速 (动能),此时,它们进人一扩散管通过流速降低而把 部分动能转换成压能,流体获得的这一压力足以把 自己从井下返出地面,其结构原理如图 1 图 l 水力射流泵工作原理图 二、工艺特点 水力射流泵主要由井下系统和地面系统组成 地面系统以分离产出流体作为动力液,除去动力液 中的游离气和固体,加人化学剂处理动力液,在足够 的压力下循环动力液,操作井下射流泵;井下系统用 来连接地面设备和井下装置,为动力液和产出流体 流人、流出井下泵提供必需的通路 水力射流泵的井下系统工作时无动力部件,喷 嘴和喉道用特殊材料制成,因此井下设备有较高的 可靠性,且维修周期长、费用低,还能在高温、高气液 比、出砂和腐蚀等复杂条件下工作 泵挂深度和排量的变化范围大,通过更换不同 的喷嘴、喉道组合调节......水力活塞泵与射流泵抽油的工作原理水力活塞泵与射流泵抽油的工作原理压力变送器压力变送器解释说，水力活塞泵是一种液压传动的无杆泵抽油装置。
它由地面泵组、井口装置和管线系统、水套加热炉、沉淀罐及井下水力活塞泵机组等部分组成水力活塞泵一般用稀油作动力液，用本井或邻井的原油经分离器脱气，经过水套加热炉加热至 60℃左右，进人沉淀罐，然后吸人高压三缸柱塞泵，加压后的高压原油(称为动力液)经过井口的四通阀进人油管，推动并下水力活塞泵组的马达和靠连杆连成一体的下端抽油泵活塞上下往复运动，抽汲井中原油水力活塞泵的种类很多，有双作用水力泵、差动式水力泵和速控式单作用水力泵等它适用于深井、定向井、结蜡井、稠油井，以及条件较复杂的油井压力变送器压力变送器调查说，射流泵是一种结构简单、体积小、制造方便的无杆抽油装置它由打捞头、胶皮碗、出油孔、扩散管、喉管、喷嘴和尾管组成射流泵工作时，高压动力液由油管注人，经泵的通道至喷嘴而喷出，因喷嘴的直径很小，流速增大，压力降低，流人井底的原油不断向低压区补充，而原油一经喷嘴周围又被高压动力液抽吸进人喉管，在喉管内初步混合，高压动力液把能量部分交换给地层原油，然后混合液体进人扩散管内由于管径逐步增大，使高速低压的动力液变为高压低速的液流，从而给井下原油增加了压能动力液与地层原油在扩散管内充分混合后，经出油孔从油管与套管间的环形空间流出地面。
