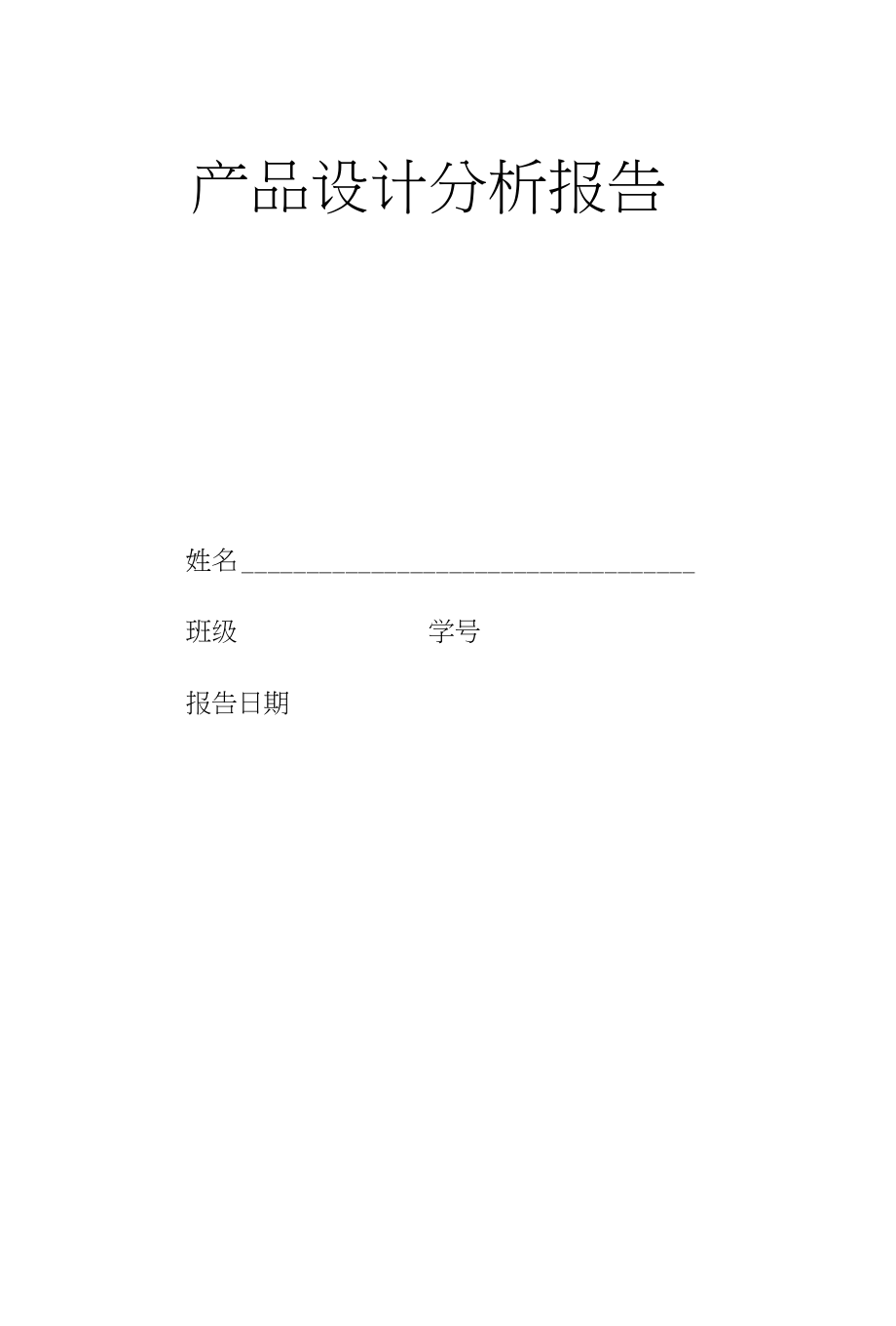

产品设计分析报告姓名 学号班级报告日期艺术与设计学院一、 产品名称雷柏1800无线键盘二、 外形图三、结构分析1、爆炸图2、产品工作原理冃前，键盘有多种形式有机械接触式、电容式、轻触式等 操作人员通过键盘向计算机输入命令和数据，是重要的人-机接I Io 通常，键盘是由单片机8048和按键组成，计算机的主板上装有和键 盘连接的8042单片机键盘上的8048单片机，检测到哪个键按下，把这个键的位置码 变为传输码，把并行的数据变换为串行的数据，通过连线，传送到计 算机主板上的键盘控制单片机80428042再把串行数据变换为并行 的数据，并通过中断方式由CPU把它变为ASCII码,然后存在键盘缓 冲区无线键盘通过红外线或无线电波将输入信息传送给特制的接收 器，工作吋由接收器接收信息，而不需要将键盘接线到计算机3、零部件信息序号名称数量材质成型工艺1外壳2PC/ABS（聚碳酸酯和丙烯睛 -丁二烯-苯乙烯共 聚物和混合物）注塑模工艺2键盘按键104PC/ABS注塑模工艺3螺丝15不锈钢冲压加工 滚丝机滚丝4电路板1基板：玻璃纤维 树脂线路：铜印刷（铜刻蚀技术）5橡胶垫104橡胶橡胶压制成型6塑料薄膜3塑料压延成型 四、总体分析字键开关: 字键行程: 工作电压: 工作电流: 尺寸：雷柏1800无线键盘基本信息:基本参数产品类型键鼠套装「键盘标准标准键盘接口类型USB连接方式2. 4GHz无线人体工程学是防水功能是即插即用支持其它特性防溅洒设计键盘按键数104键按键行程长键盘规格导电膜3. 6mm1.5V, AAX16mA （按键吋）436 X132.3 X 30mm接收器规格输入电流： 5v DC 30mA接口类型: USB1. 1尺寸： 42 X 14. 5X 7mmRF （射频）规格工作频道: 16个，口动跳频载波频率: 2402MHz-2480MHz接受范围距离:10m, 360°特点:2・4G可靠无线连接 雷柏2.4 GHz无线技术可在远达10米范围内提 供可靠的连接且不会受到任何干扰，同时不会对您的身体健康产生任 何影响。
高精度光学寻迹引擎比普通光学引擎高2. 5倍的1000dpi高精度光 学寻迹引擎，提供更为精准的控制防溅洒设计 精心设计的内部密封和排水结构，方便用户清洁，不滋 生细菌，不必担心咖啡与茶的意外，让生活更舒适随意电池寿命更长雷柏独有的5段式省电模式，提供最佳的电源管理， 键盘电池的续航能力长达一年，让您无需为经常史换电池而烦恼装上鼠免对码的智能连接 将小巧的接收器连接到电脑的USB端口, 标电池后1秒瞬间反应，无需繁琐的对码程序，就可以让您速享无线自由微型USB接收器将精致小巧的接收器连接到电脑的USB端口，您就 可以享受到无线的自由并忘记接收器的存在雷柏1800无线键盘采用了无线传输的方式，消除了以往有线键 盘由于键盘线长度的限制一般无线键盘的有效距离在5米左右，在 这个范围内用户可以随心所欲地移动手中的键盘而不影响操作无线 键盘需要安装一个USB接口的收发器，用来接收键盘发出的无线信 号由于这种键盘的功率小，使用时间长，电磁波对人体无害，深受 广大用户的喜爱普通键盘是不能够沾水的，一但有水进入键盘内部，就会使键盘 的按键失灵，并有可能引起键盘电路短路雷柏1800无线键盘具有 防水功能的键盘设计了特殊的槽道，进入键盘的水顺着槽道流动，不 会影响到键盘的止常使用。
五、分项分析1、 形态分析采用薄型键帽设计，键帽模组高度只有10mm,键帽与键盘弧度 合二为一的优美排列，使整个键盘显得温润而优雅从外观上看，优质键盘的布局应该美观大方且合理，面板颜色清 爽、字迹显眼，键盘背面有产品信息和合格标签用户用手敲击各按 键时，按键无松动，并且弹力合适抚摸键盘表面会觉得不滑乂不太 粗糙，而且边缘处也没有会刮伤手的毛刺在操作时手感比较舒适，按键有弹性而且灵敏度高，敲击后无粘 滞感或卡住现象2、 色彩分析雷柏1800无线键盘整体为黑色，按键上字体为白色颜色运用朴素色彩设计符合人的习惯，键盘主体颜色风格与显示器、机箱等外 设相互搭配3、人机关系分析键盘是计算机的重耍输入设备尽管鼠标在人机交互方面起了很 大的作用，但在文字录入方面键盘依然有着无法取代的地位如果键 盘质量不好，轻则妨碍打字速度，重则造成手腕及指关节损伤从人体工程学的角度，提高作业效率及能持久地操作，操作者应 能采用舒适、口然的作业姿势，工作人员因现有的键盘操作条件而采 用不正常的姿势，是导致身体疲劳的主要原因雷柏1800无线键盘采用键盘反向倾斜设计使整个键盘的最高点 从操作者这一侧向前与桌面形成适当的夹角，从侧边角度看能构成一 定的流线弧度，键面设计前高后低，形成的弧度可以使人手自然向下, 可以舒缓手与前臂造成的压力。
按键键帽表面弧度的设计和手指尖的弧度相吻合，保证了操作时 的触感按照手指生理学的特点，每个手指端面的弧度都是不同的， 要有针对性地进行按键弧面设计正确的按键方式是手指尖用力方向 与按键的正方垂直，键帽的受力方向向下键帽悬吊技术，结合柔软的键帽触感，与使用者所习惯的键帽行 程深度，形成黄金比例的完美组合，不仅敲击省力，反应灵敏，而且 无论施力于任何位置，都能轻松感应，大幅降低打字时发出的扰人噪 音4、 工艺分析4.1工艺方法分析键盘外壳和键盘按键材质都是为PC/ABS （聚碳酸酯和丙烯月青-丁 二烯-苯乙共聚物和混合物），通过注塑成型工艺成型成型原理：利 用注射机中的螺杆或柱塞的直线运动，将料筒内已加热塑化的粘流态 塑料以一定的压力和速度注入到合模的模腔内，冷却硬化后即成所需 的制品T艺过程：定量加料一加热熔融梨化一施压注射一充模冷却一 启模取件键盘螺丝材质为不锈钢，加工工艺有冲压加工、滚丝机滚丝 首先在压力作用下利用模具使原件冲压出“十字”再利用滚丝机滚 丝出螺丝上的齿电路板上的基板由玻璃纤维和树脂等材料组成，线路材质是铜 加工工艺为印刷电路板技术（铜刻蚀技术）生产流程：下料一内层制作一压合一钻孔一镀铜一外层制作一防 焊漆印刷一文字印刷一表而处理一外形加工。
橡胶垫材质为橡胶，通过压制成型经过塑炼和混炼预先压延好的坏料，按一定规格和形状下料后， 加入到压制模中，合模后在液压机上按规定的工艺条件进行压制，使 胶料在受热受压下塑性流动充满型腔，经过一定时间完成硫化，再进 行脱模、清理毛边，最后检验得到所需制品键盘内部的塑料薄膜为塑料，通过压延成型压延成型是利用一对或数对作相对旋转的加热车昆筒，将热塑性塑 料塑化并展压成一定厚度和宽度的薄型材料4. 2工艺水平分析注塑成型工艺是所有热塑性塑料和部分流动性好的热固性塑料 的主要成型方法之一能一次成型出外形复杂、尺寸精确和带嵌件的 制品；成型周期短、生产效率高，一般制件只需30〜60秒可成型；制 品的一致性好，表而质量好金属的冲压加工生产主要是对金属板材进行加工，制件一般不需 进行再处理；冲压生产率高，材料利用率高；制件精度高、产品一致 性高，可在平而方向制成复杂产品；模具和设备要求高、适合大批量 生产橡胶压制成型特点：模具结构简单；通用性强；适应性广；操作 方便；是橡胶制品生产中应用最早而又广泛的加工方法 塑料压延成型产品质量好，生产能力大，多用于生产塑料薄膜、 薄板、人造革、壁纸、地板革等塑料制品。
4・3新工艺应用情况最新的注塑工艺-C02气体冷却技术C02气体冷却技术是由美国AGA AB公司开发出来的使用低温的 C02气体进行注塑模冷却的技术其原理是利用多孔金属材料制作模 具，然后在一定的部位开进气孔通入C02气体，其他部位开设排气孔 引导气体流向，以低温的C02气体作为介质对模具进行冷却C02气体在多孔金属材料中具有良好的渗透性和流动性，能够多 方面地对注塑件的复杂和微细部位实施冷却，避免了冷却死角，有效 消除了模腔表面的热点由于C02气体具有极低的温度(-78度)，致 使冷却介质与型腔表面间具有很大的温度差(100度以上)，可以大幅 度的提高冷却效率其他优点如下：1可以纭模具内非常窄的区域进行冷却2表面件冷却可以得到均匀的温度3可以对壁厚不均匀区域实行均匀冷却4可以将模具的冷却时间减少40%.由于用于制造该种模具的多孔性金属材料价格昂贵，低温CO2的 制备成本比较高，大大限制了该技术的应用，目前多用于微注塑成型 模具中最新的注塑工艺-随行冷却(“)传统冷却水道(b)随形冷却水道图5传统冷却系统和随形冷却系统的示意图优点：1提高冷却效率2防止零件变形 缺点：由#加工工艺的限制导致该工艺目前只是应用于试制模具中六、结论键盘作为计算机的主要输入设备，其设计与改进在计算机日益普 及的今天尤显重要。
本报告从外形、结构、工作原理、形态、色彩、 人机工程学、工艺等角度,对雷柏1800无线键盘进行了研究在科技高速发展的新世纪，键盘作为人机交互的输入设备也在 不断地推陈出新然而目前市面上多数台式电脑键盘却未能满足良好 的宜人性长时间地使用键盘容易造成双手肌肉的紧张，严重的甚至 造成使用者肌体上的劳累损伤，这与当今的人性化设计主流是格格不 入的键盘的设计将进行一次大的革新，以符合时代前进的步伐在键 盘的设计中运用人机学原理，结合手的解剖学特点、坐姿生理学等学 科知识以及视觉显示终端作业岗位的人机界面设计原则，使人机环境 系统相协调,为使用者创造安全、舒适、健康、高效的工作条件。
