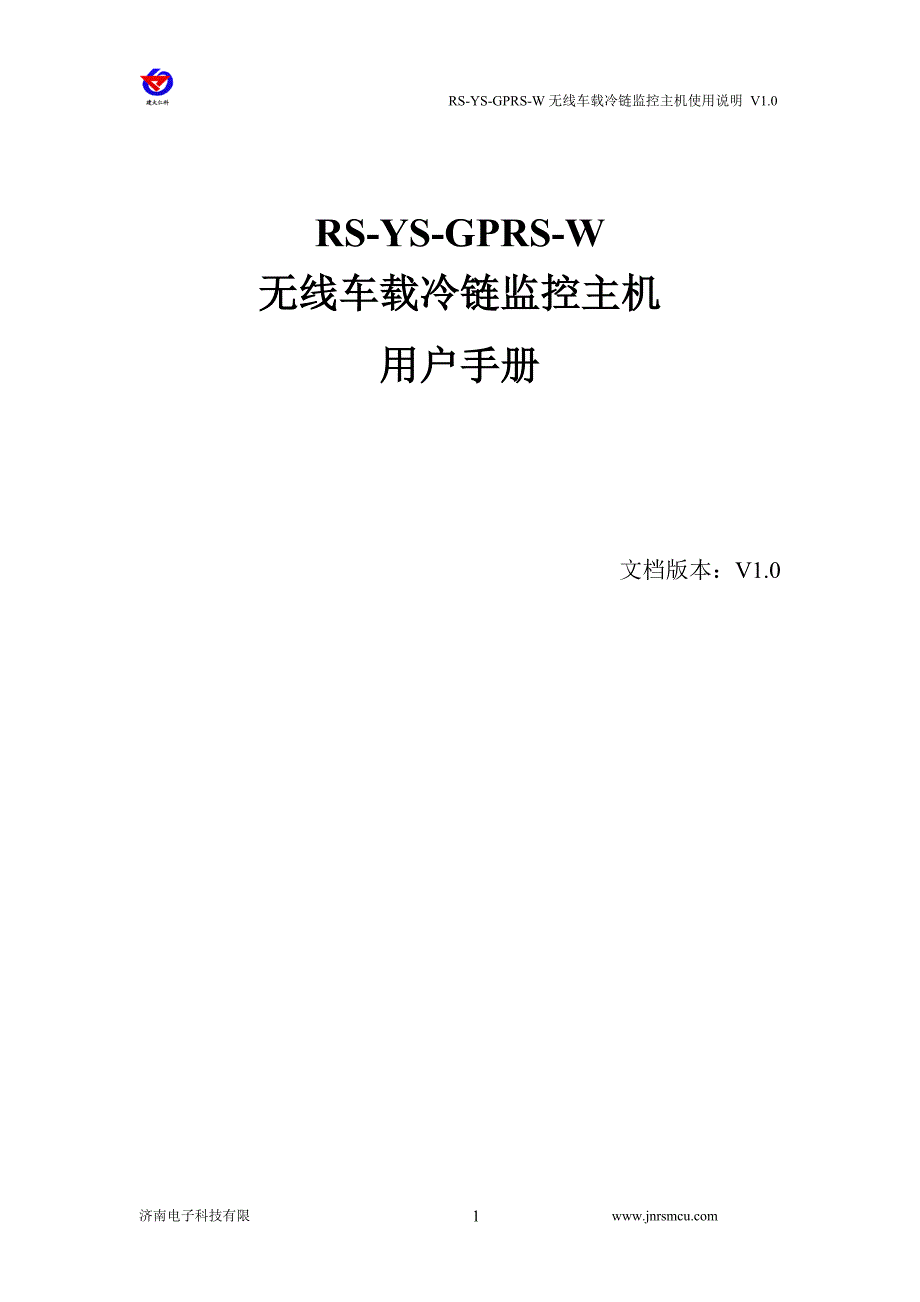

RS-YS-GPRS-W无线车载冷链监控主机使用说明 V1.0RS-YS-GPRS-W无线车载冷链监控主机用户手册文档版本：V1.0 1. 产品介绍 41.1 功能特点 41.2 主要技术指标 42. 设备安装尺寸 53. 面板及配置说明 63.1 面板说明 63.2显示说明 74. 设备安装说明 74.1安装前检查 74.2 安装说明 75. 短信配置指令 85.1 配置说明 85.2 部分短信操作截图 95.3 短信配置指令集 95.3.1数据上传指令集 105.3.2告警设置指令集 105.3.3短信及振铃告警设置指令集 115.3.4断电、来电告警设置指令集 125.3.5遥信告警设置指令集（选配） 135.3.6查询类指令集 145.3.7存储类指令集 145.3.8安全及基础设置指令集 156. 快速上手示例 167. 系统菜单与设置 187.1 按键功能说明 187.2 按键操作简介 187.3 菜单功能项目说明 198. 接入监控云平台 229. 联系方式 2310. 文档历史 231. 产品介绍RS-YS-GPRS-W是基于GPRS传输的无线车载冷链监控主机，使用无线方式与的RS-YS-W-A无线测点通信，主机放到驾驶室，测点放到车厢，最远通信视距可达600米，轻松穿透冷藏车箱体屏蔽，可用于4.2米~14米长冷藏车。
一台主机可接4台RS-YS-W-A无线测点，可用于单温区~四温区冷藏车，只需一张移动或联通的SIM卡，就可将数据远传至服务器，1台主机月使用流量小于30M可接入免费的环境监控云平台或我们提供的部署到用户服务器的RS-RJ-K环境监控平台，另提供免费的苹果版和安卓版的APP供用户使用主机采用大屏中文液晶显示，实时显示4路无线测点的温湿度值，可设置温湿度上下限，具有就地声光报警和短信报警功能设备广泛用于药品冷藏车、肉挂冷藏车、面包冷藏车等各种需要冷链温湿度监测的行业1.1 功能特点n 采用ISM无线频段与无线温湿度测点通信，完全免布线n 1台主机最多可同时接入4台无线测点，最大可用于4温区车厢n 无线传输穿透性好，与测点通信距离视距可达600米，最多可穿透4层冷藏车厢n 主机插采用GPRS方式将数据上传至云平台，月流量小于30Mn 内置存储，由于车辆进入隧道等造成信号中断的，设备自动存储，通信恢复自动续传自动续传n 设备参数全部通过短信配置与查询，简单方便n 数据采集频率 60S/次，数据上传频率60S~10000 S/次可设n 可设置温湿度上下限，进行就地声光报警，远程短信、振铃报警n 设备可DC10~30V宽压供电，可直接使用车载点烟器供电。
n 设备同时内置大容量电池，车辆熄火后自动切换到内置电池供电，可持续工作48小时以上n 带有定位功能，可通过平台软件查看设备实时位置，也可查看设备历史运行轨迹n 提供免费的环境监控云平台，或部署到用户服务器上的RS-RJ-K环境监控平台，并提供免费的安卓及苹果的APPn 配合蓝牙打印机，可实现历史温湿度小票打印，到地与货物一并交与客户1.2 主要技术指标供电10~30VDC 或内置电池供电功耗0.5W(平均功耗)通信接口上传至平台GPRS/GSM，中国移动或中国联通的网络接收测点数据采用合法ISM频段通信数据上传GPRS进行数据上传，数据上传间隔60S-1000S可设参数设置短信参数设置报警功能温湿度越限短信报警、振铃语音报警、市电断电来电短短信报警、振铃语音报警；就地声光报警；开关量报警内部存储记录周期1分-24小时可设置，记录容量：65000组主机工作温度-20℃~+60℃，0%RH~80%RH温度显示分辨率0.1℃湿度显示分辨率0.1%RH温湿度刷新时间1min备用电池工作时间≥48h2. 设备安装尺寸3. 面板及配置说明3.1 面板说明1） 如上图所示，首先插入中国移动或联通卡（电信卡不可），设备只能使用大卡或小卡配合大卡托使用。
2） 通过天线座，旋紧配套的GPRS用天线，将天线吸盘吸附于车顶，方便接收信号3） 长按“电源键”，可进行设备开机，在如图所示界面再次长按电源键进行设备关机4） 充电口可接车载点烟器进行充电或可接配套的充电器进行充电5） 液晶显示屏最多可同时显示4个测点的实时的温湿度值，及两路开关量输入状态6） 运行灯：外部电源供电时1S闪烁一次，内置电池供电时1分钟闪烁一次7） 报警灯：设备各个测点均正常时测点熄灭，否则，若外部电源供电，则1S闪烁一次，内置电池供电时1分钟闪烁一次3.2显示说明序号说明①4路测点温湿度显示区②系统时间显示区③开关量输入状态显示区④记录仪信号强度显示区⑤电池电量显示区4. 设备安装说明4.1安装前检查■ 无线车载冷链监控主机1台■ 12V/2A防水电源1台■ 车载点烟器引线1条■ 合格证、保修卡、售后服务卡等■ 壁挂扣等配件4.2 安装说明 为方便主机在驾驶内的固定，提供了一种安装办法，用户可以参考：壁挂扣安装说明：A挂扣使用AB胶或其他强力胶固定到工作人员可视位置（便于工作人员查看），B 挂扣使用螺丝钉安装到设备上，然后将两部分挂到一起即可5. 短信配置指令5.1 配置说明 RS-YS-GPRS-W无线车载冷链监控主机的配置均通过短信完成，需要注意以下几点：● 短信发送格式为“鉴权码命令1命令2......命令N”，中文引号无需编辑● 短信应答格式为“终端地址命令1应答命令2应答......命令N应答”● 发送短信中英文字符个数总和不能超过70个字符● 设置命令与查询命令不允许同时发送● 默认鉴权码666666 假设设备出厂地址为12345678，则以设置目标端口单条命令为例， 需要发送的短信为“666666目标端口设置2404;”(注意分号为英文状态下输入)，收到 的应答短信为“12345678目标端口:2404”5.2 部分短信操作截图 多条命令同时设置（最大不可超70字符）单条命令设置5.3 短信配置指令集对于采购设备需要将数据上传至平台的客户按以下步骤设置：步骤1：使用“数据上传指令集”的命令，目标地址为182.92.194.239，目标端口为8020；至此数据已能正常上传至云平台。
若需要温湿度上下限告警请看“步骤2”步骤2：要设置温湿度上下限并使用就地声光告警功能，使用“告警设置指令集”的命令，设置温湿度上下限及开启温湿度上下限告警便可若需要设备在温湿度超限后进行短信或振铃告警请看“步骤3”步骤3：温湿度超限后进行短信或振铃告警，使用“短信及振铃告警设置指令集”中的命令，设备告警短信、振铃接收人，开启短信或振铃告警若需要断电供电恢复告警提示，请看“步骤4”步骤4：断电或供电恢复短信或振铃告警，使用“断电、来电告警设置指令集”中的命令，开启断电告警或来电告警若要设置遥信报警（选配），请看 “步骤5”步骤5：遥信自动控制，使用“控制命令及设置指令集”中的命令若要校准设备的温湿度值及修改鉴权码，请看“步骤6”步骤6：校准设备的温湿度值及修改鉴权码，使用“安全及基础设置指令集”，设置温湿度偏差值及鉴权码对于采购设备主要需要短信和振铃告警功能的客户按以下步骤设置：步骤1：首先选择“安全及基础设置指令集”中的命令关闭数据上传功能已获得更快的短信响应步骤2：使用“告警设置指令集”的命令，设置温湿度上下限及开启温湿度上下限告警便可步骤3：使用“短信及振铃告警设置指令集”中的命令，设备告警短信、振铃接收人，开启短信或振铃告警。
步骤4：使用“断电、来电告警设置指令集”中的命令，开启断电告警或来电告警设备在运行过程中可以使用“查询类指令集”进行设备的实时值、设备运行状态及设置值进行查询5.3.1数据上传指令集此指令集主要设置设备要将数据上传至哪一个监控平台，设置内容包括监控平台的公网IP地址或者域名及端口短信发送命令短信应答备注666666目标地址设置182.92.194.239;12345678目标地址:182.92.194.239配置和查询数据传输的目标IP666666目标地址查询;666666目标端口设置8020;12345678目标端口8020;配置和查询数据传输的目标端口号666666目标端口查询;5.3.2告警设置指令集此指令集主要设置设备温湿度上下限值及超上下限是否告警若温湿度超过上下限值及对应的告警设置均为开启，则此时设备液晶界面上对应的超限数据值会被标注，设备告警指示灯会闪烁，内置蜂鸣器会鸣叫 短信发送命令短信应答备注温度上下限设置（同理可设置探头2,3,4）6666666温度1上限设置30;12345678探头1温度告警上限:30设置探头1告警上限为：30.0默认值：100.0℃范围：-40.0~120.0℃666666温度1下限设置-40.0;12345678温度告警下限:-40.0设置温度告警下限为：-40.0默认值：-40.0℃范围：-40.0~120.0℃湿度上下限设置（同理可设置探头2,3,4）666666湿度1上限设置100.0;12345678湿度上限:100.0设置湿度告警上限为：100.0默认值：100.0%RH范围：0.0~100.0%RH666666湿度1下限设置0;12345678湿度下限:0设置湿度告警下限为：0默认值：0.0%RH范围：0.0~100.0%RH666666温度1回差设置XX;666666湿度1回差设置XX;12345678 探头1温度回差:XX 探头1湿度回差:XX设置温度控制回差（同理可设置探头2,3,4）例如：温度上限为30℃、下限为20℃，若温度回差设为3，则当温度超过30℃时触发报警，当温度低于（30-3）时报警关闭，当温度低于20℃时触发报警，当温度高于（20+3）时报警关闭。
默认值：0℃范围：0~30℃开启或关闭温湿度上下限告警（4个探头的上下限全部被开启或关闭）666666温度上限告警设置开启;12345678温度上限告警:开启“开启”后设备便会自动对开启项进行判断，“关闭”后设备便不会再对此项进行判断例如：开启温度上限告警，关闭温度下限告警，则此时设备将判断温度是否超过上限值，当前温度超过上限后，将进行温度超上限告警；即使设备当前温度值低于下限值，设备也不会告警默认值：均为关闭范围：开启或关闭666666温度上限告警设置关闭;12345678温度上限告警:关闭666666温度下限告警设置开启;12345678温度下限告警:开启666666温度下限告警设置关闭;12345678温度下限告警:关闭666666湿度上限告警设置开启;1234567。
