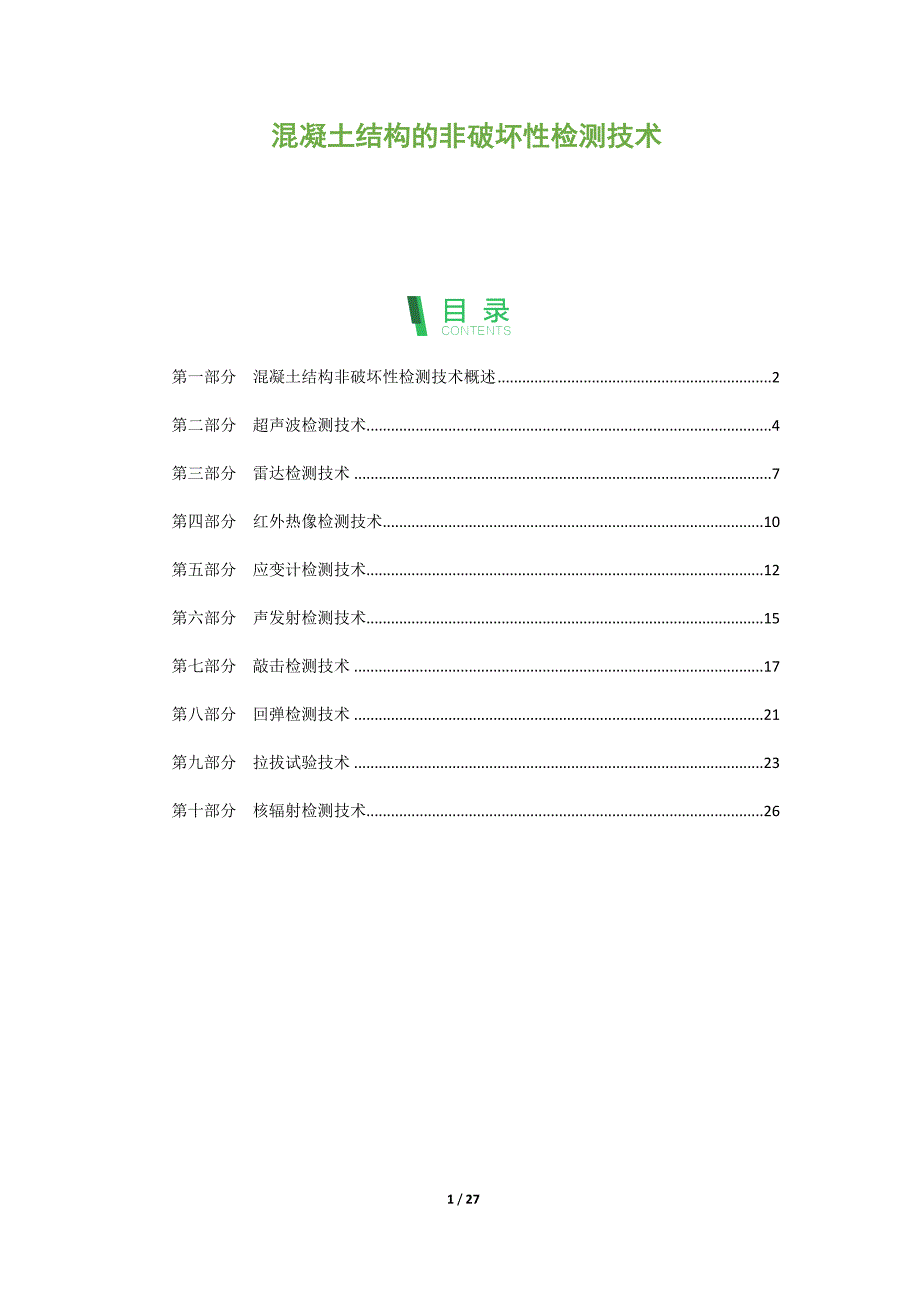

混凝土结构的非破坏性检测技术 第一部分 混凝土结构非破坏性检测技术概述 2第二部分 超声波检测技术 4第三部分 雷达检测技术 7第四部分 红外热像检测技术 10第五部分 应变计检测技术 12第六部分 声发射检测技术 15第七部分 敲击检测技术 17第八部分 回弹检测技术 21第九部分 拉拔试验技术 23第十部分 核辐射检测技术 26第一部分 混凝土结构非破坏性检测技术概述混凝土结构非破坏性检测技术概述混凝土结构非破坏性检测技术（NDT）是指在不损坏结构的情况下，通过各种物理、化学或其他方法，对混凝土结构的质量、性能和劣化情况进行检测和评价的技术NDT技术在混凝土结构的生命周期中发挥着重要作用，包括施工质量控制、服役性能评估、损伤检测和劣化评估等方面1. NDT技术分类NDT技术可分为两大类：直接检测技术和间接检测技术直接检测技术是指直接接触混凝土结构表面的检测技术，包括：* 回弹法：通过测量混凝土表面回弹值来评估混凝土强度 超声波法：利用超声波在混凝土中的传播速度来评估混凝土质量和缺陷 穿透雷达法：利用电磁波在混凝土中的传播特性来检测混凝土内部缺陷间接检测技术是指不直接接触混凝土结构表面的检测技术，包括：* 声发射法：利用混凝土结构内部产生的声波信号来检测损伤和劣化。
红外热像法：利用混凝土结构表面温度分布来检测缺陷和劣化 电磁感应法：利用电磁场在混凝土中的变化来检测缺陷和劣化2. NDT技术应用NDT技术在混凝土结构中的应用非常广泛，包括：* 施工质量控制：检测混凝土强度、均匀性、缺陷和裂缝等，以确保混凝土结构满足设计要求 服役性能评估：评估混凝土结构的耐久性、抗震性、承载能力等，以确保混凝土结构能够安全服役 损伤检测：检测混凝土结构的损伤，如裂缝、剥落、腐蚀等，以及时发现和修复损伤，防止进一步恶化 劣化评估：评估混凝土结构的劣化情况，如碳化、氯化、锈蚀等，以预测混凝土结构的剩余寿命和制定维护计划3. NDT技术发展趋势随着混凝土结构老化和劣化问题的日益严重，NDT技术也随之不断发展，主要趋势包括：* NDT技术的多样化：不断开发和改进新的NDT技术，以满足不同混凝土结构的检测需求 NDT技术的智能化：利用人工智能、大数据和云计算等技术，实现NDT数据的智能处理和分析，提高NDT技术的检测精度和效率 NDT技术的集成化：将多种NDT技术集成在一起，形成综合的NDT系统，实现对混凝土结构的全面检测和评价NDT技术在混凝土结构中的应用对于确保混凝土结构的安全和耐久性至关重要。
随着NDT技术的发展，NDT技术在混凝土结构中的应用将会更加广泛和深入，为混凝土结构的健康监测和维护提供更加有效的技术手段第二部分 超声波检测技术 超声波检测技术超声波检测技术是一种利用超声波在混凝土中传播的特性来检测混凝土内部缺陷和损伤的无损检测方法超声波检测技术具有穿透性强、灵敏度高、检测范围广的特点，可以有效地检测出混凝土内部的裂缝、空洞、蜂窝、夹渣、钢筋位置和腐蚀等缺陷 超声波检测技术的原理超声波检测技术的基本原理是利用超声波在混凝土中传播的特性，通过测量超声波在混凝土中的传播速度和衰减情况，来判断混凝土内部是否存在缺陷和损伤超声波在混凝土中的传播速度与混凝土的弹性模量和密度有关，混凝土内部的缺陷和损伤会导致超声波的传播速度降低和衰减增大因此，通过测量超声波在混凝土中的传播速度和衰减情况，可以判断混凝土内部是否存在缺陷和损伤 超声波检测技术的方法超声波检测技术的主要方法包括脉冲回波法、透射法和共振法1、脉冲回波法脉冲回波法是超声波检测技术中最为常用的方法脉冲回波法的基本原理是向混凝土中发射超声波脉冲，然后接收超声波在混凝土中传播后反射回来的回波信号通过分析回波信号的幅度、时间和波形，可以判断混凝土内部是否存在缺陷和损伤。
2、透射法透射法的基本原理是向混凝土中发射超声波脉冲，然后接收超声波在混凝土中传播后透射出来的透射信号通过分析透射信号的幅度、时间和波形，可以判断混凝土内部是否存在缺陷和损伤3、共振法共振法的基本原理是利用混凝土的共振频率来检测混凝土内部的缺陷和损伤共振法的基本原理是向混凝土中发射超声波脉冲，然后接收超声波在混凝土中传播后反射回来的回波信号通过分析回波信号的幅度、时间和波形，可以判断混凝土内部是否存在缺陷和损伤 超声波检测技术的应用超声波检测技术广泛应用于混凝土结构的非破坏性检测，包括：1、混凝土结构的裂缝检测超声波检测技术可以有效地检测出混凝土结构中的裂缝裂缝是混凝土结构中最常见的缺陷之一，它会导致混凝土结构的承载能力下降和耐久性降低2、混凝土结构的空洞检测超声波检测技术可以有效地检测出混凝土结构中的空洞空洞是混凝土结构中另一种常见的缺陷，它会导致混凝土结构的承载能力下降和耐久性降低3、混凝土结构的蜂窝检测超声波检测技术可以有效地检测出混凝土结构中的蜂窝蜂窝是混凝土结构中一种常见的缺陷，它会导致混凝土结构的承载能力下降和耐久性降低4、混凝土结构的夹渣检测超声波检测技术可以有效地检测出混凝土结构中的夹渣。
夹渣是混凝土结构中一种常见的缺陷，它会导致混凝土结构的承载能力下降和耐久性降低5、混凝土结构的钢筋位置和腐蚀检测超声波检测技术可以有效地检测出混凝土结构中的钢筋位置和腐蚀情况钢筋是混凝土结构的主要受力钢筋，其位置和腐蚀情况直接影响混凝土结构的承载能力和耐久性 超声波检测技术的优缺点超声波检测技术具有以下优点：1、穿透性强超声波在混凝土中的穿透能力很强，可以穿透较厚的混凝土结构2、灵敏度高超声波对混凝土内部的缺陷和损伤非常敏感，可以检测出很小的缺陷和损伤3、检测范围广超声波检测技术可以检测混凝土结构内部的各种缺陷和损伤，包括裂缝、空洞、蜂窝、夹渣、钢筋位置和腐蚀等4、无损检测超声波检测技术是一种无损检测方法，不会对混凝土结构造成任何损伤超声波检测技术也存在以下缺点：1、对操作人员要求高超声波检测技术的操作人员需要经过专门的培训，才能熟练地掌握超声波检测技术2、检测成本高超声波检测技术的设备和材料成本较高，因此检测成本也较高3、检测速度慢超声波检测技术是一种比较慢的检测方法，需要花费较长的时间才能完成对混凝土结构的检测第三部分 雷达检测技术# 雷达检测技术雷达检测技术是一种基于电磁波的非破坏性检测方法，它利用电磁波的反射、散射和透射特性来探测混凝土结构内部的缺陷和损坏。
雷达检测技术具有以下优点：* 非破坏性：雷达检测技术是一种非破坏性检测方法，不会对混凝土结构造成任何损坏 快速高效：雷达检测技术是一种快速高效的检测方法，可以快速地检测出混凝土结构内部的缺陷和损坏 灵敏度高：雷达检测技术具有很高的灵敏度，能够检测出很小的缺陷和损坏 穿透力强：雷达检测技术具有很强的穿透力，能够穿透混凝土结构内部的钢筋和混凝土层，检测出内部的缺陷和损坏雷达检测技术广泛应用于混凝土结构的非破坏性检测中，主要用于检测混凝土结构内部的裂缝、空洞、夹层、剥离等缺陷和损坏 雷达检测技术的原理雷达检测技术的基本原理是利用电磁波的反射、散射和透射特性来探测混凝土结构内部的缺陷和损坏当电磁波照射到混凝土结构时，会被混凝土结构内部的缺陷和损坏反射、散射和透射通过分析反射波、散射波和透射波的特性，可以确定缺陷和损坏的位置、大小和形状雷达检测技术常用的电磁波类型有微波、毫米波和太赫兹波微波具有较强的穿透力，能够穿透混凝土结构内部的钢筋和混凝土层，检测出内部的缺陷和损坏毫米波具有较高的分辨率，能够检测出很小的缺陷和损坏太赫兹波具有很高的频率，能够穿透混凝土结构内部的更深层，检测出更深层的缺陷和损坏。
雷达检测技术的分类雷达检测技术按所采用的电磁波类型可分为：* 微波雷达检测技术* 毫米波雷达检测技术* 太赫兹波雷达检测技术按所采用的雷达扫描方式可分为：* 单通道雷达检测技术* 多通道雷达检测技术* 合成孔径雷达检测技术按所采用的雷达信号处理方法可分为：* 时域雷达检测技术* 频域雷达检测技术* 时频域雷达检测技术 雷达检测技术的应用雷达检测技术广泛应用于混凝土结构的非破坏性检测中，主要用于检测混凝土结构内部的裂缝、空洞、夹层、剥离等缺陷和损坏雷达检测技术还应用于混凝土结构的耐久性评价、混凝土结构的健康监测等领域 雷达检测技术的局限性雷达检测技术虽然具有很多优点，但也有其局限性雷达检测技术的局限性主要表现在以下几个方面：* 雷达检测技术对混凝土结构内部的缺陷和损坏的检测灵敏度有限，有些很小的缺陷和损坏可能无法被检测出来 雷达检测技术对混凝土结构内部的缺陷和损坏的定量评估能力有限，有些缺陷和损坏的尺寸和形状可能无法被准确地确定 雷达检测技术对混凝土结构内部的缺陷和损坏的检测结果容易受到混凝土结构内部的钢筋和混凝土层的干扰 雷达检测技术的发展前景雷达检测技术是一种很有发展前景的混凝土结构非破坏性检测技术。
随着雷达技术的不断发展，雷达检测技术的灵敏度、定量评估能力和抗干扰能力都在不断提高雷达检测技术将成为混凝土结构非破坏性检测的主要手段之一第四部分 红外热像检测技术 红外热像检测技术（Infrared Thermography，IR）红外热像检测技术是一种基于不同材料的热辐射特性差异，通过检测和分析材料表面温度分布来评估材料内部状况的非破坏性检测技术该技术能够快速、准确地检测混凝土结构的缺陷，如裂缝、空洞、剥落、锈蚀等，并可用于混凝土结构的质量控制、安全评估和维护管理 原理红外热像检测技术的基本原理是，混凝土结构中不同的缺陷和损伤会影响结构表面散热和保温特性，从而导致缺陷部位的温度与周围完好部位的温度产生差异通过使用红外热像仪对混凝土结构表面进行扫描，可以检测到这些温度差异，并将其转化为热像图像热像图像中的颜色或灰度值与混凝土结构表面的温度分布相对应，因此可以根据颜色或灰度值的差异来识别混凝土结构中的缺陷红外热像检测技术是一种非接触式检测技术，不需要对混凝土结构进行任何破坏性处理，因此非常适合混凝土结构的检测和评估该技术具有以下优点：* 检测速度快，可以快速扫描大面积的混凝土结构；* 检测精度高，能够检测到微小的缺陷和损伤；* 无需接触被检测物体，不会对混凝土结构造成任何损坏；* 可以用于检测混凝土结构的内部和表面缺陷；* 适用于各种混凝土结构，包括桥梁、建筑物、道路、管道等；* 检测结果易于理解和分析，便于缺陷的定位和修复。
应用红外热像检测技术在混凝土结构检测领域有着广泛的应用，包括：* 检测混凝土结构的裂缝、空洞、剥落、锈蚀等缺陷；* 评估混凝土结构的质量和耐久性；* 监测混凝土结构的受力情况和变形情况；* 检测混凝土结构的漏水情况；* 评估混凝土结构的火灾后损伤情况；* 检测混凝土结构中的钢筋分布和腐蚀情况 局限性红外热像检测技术虽然具有很多优点，但也存在一定的局限性，包括：* 检测结果容易受到环境因素的影响，如太阳辐射、风速、温度等；* 检测结果容易受到混凝土表面状况的影响，如混凝土的湿度、颜色、纹理等；* 检测结果容易受到仪器性能的影响，如红外热像仪的分辨率、灵敏度等；* 检测结果需要经过专业人员的分析和解释，才能得出准确的结论 发展趋势红外热像检测技术作为一种非破坏性检。
