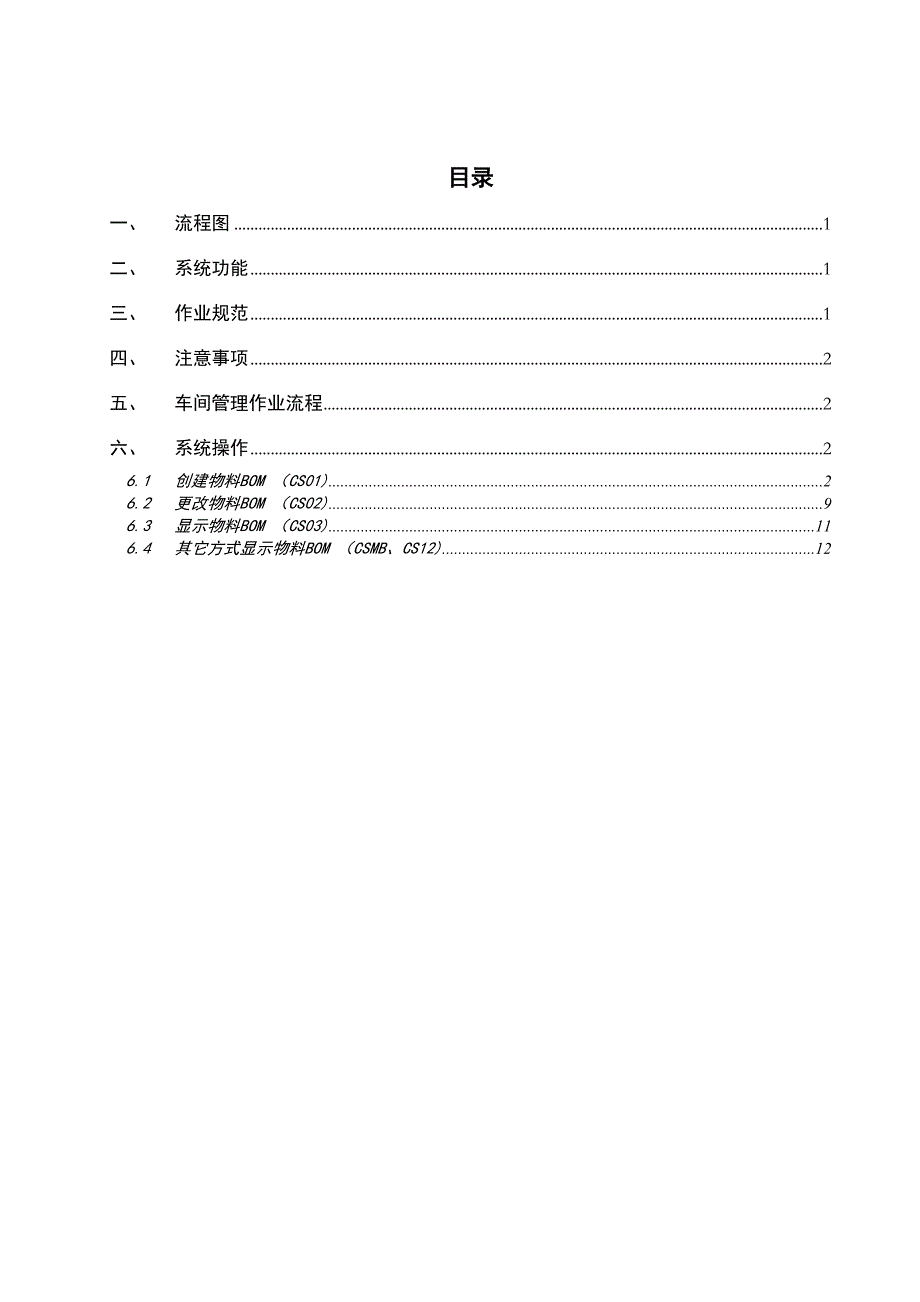

目录一、 流程图 1二、 系统功能 1三、 作业规范 1四、 注意事项 2五、 车间管理作业流程 2六、 系统操作 26.1 创建物料BOM （CS01) 26.2 更改物料BOM （CS02) 96.3 显示物料BOM （CS03) 116.4 其它方式显示物料BOM （CSMB、CS12) 12管罐事业部ERP系统操作手册BOM维护流程LZ-TB-PP-201制定日期：2010/12/20一、 流程图 二、 系统功能l 系统将原有的工艺文件以BOM形式展现出来，可以很直观地查看物料的层次结构形式及所有物料的名称、用量等停息三、 作业规范l 物料BOM的维护工作主要由管罐设计部和数据维护小组负责；l 设计人员将产品设计完成后交由数据管理员在系统中创建物料BOMl 数据管理员在创建物料BOM时，如果系统中已经存在该物料BOM，可直接使用，没有则需重新创建l 如果要创建的物料BOM与系统中已经存在的BOM结构相似，可复制后稍加修改l 因设计原因需要更改物料BOM，编制《BOM变更通知单》并传递给生产车间及数据维护小组四、 注意事项l 规范生产相关的基础数据，建立标准的物料BOM数据，加强数据的共享；l 在SAP系统中，物料BOM是保证生产业务正常运行的基础，如果数据维护不完整或者维护错误，会影响到正常的生产业务甚至造成错误的业务发生。
l 建立集成的、共享的产品基础数据平台，实现数据共享；l 根据一物一号的编码原则，建立不同的物料编号及BOM结构，并在公司及工厂内共享为营销部的销售订单创建、采购部的原材料采购、生产保障部的月生产计划编制、分公司及生产分厂的车间生产控制、设计部的主数据变更控制和财务部的产品估价和成本核算提供数据基础及系统支持五、 车间管理作业流程序号细分类岗位事务代码操作时机 操作内容 注意事项及处理方式 1创建物料BOM数据管理员CS01即时输入事务代码2修改物料BOM数据管理员CS02即时输入事务代码3显示物料BOM数据管理员CS03即时输入事务代码4其它方式显示物料BOM数据管理员CSMB、CS12即时输入事务代码六、 系统操作6.1 创建物料BOM （CS01) 系统路径SAP 菜单 >后勤->生产->主数据->物料清单->物料清单->物料BOM->创建 事务码CS01创建物料BOM有两种方法:1、直接创建 2、复制创建（复制系统中已创建好的BOM）如果要创建的物料BOM与系统中原有的BOM结构形式相似，可以采取复制创建，会减少很多工作量，只需稍作修改即可使用6.1.1直接创建物料BOM进入物料BOM创建界面方法有两种：第1种：在事务代码“CS01”上双击或回车；第2种：当屏幕在初始界面时，也可在命令栏中输入事务代码“CS01”；进入后出现如下视图：输入要创建的物料号代码、工厂、BOM用途关键字段说明：字段名称是否为必输项字段说明输入示例物料是物料代码P3CG38000003AB工厂是管罐事业部工厂1200BOM用途是生产1如下图所示：回车，进入如下视图在红色框内逐行维护物料的组件，输入物料代码和数量，“ICT”为固定值“L” 关键字段说明：字段名称是否为必输项字段说明输入示例ICT是表示库存项目固定值“L”组件是物料代码数量是物料数量输入完毕后，回车，系统会自动将相对应物料描述和单位带出来，视图显示如下 ：然后点击保存按钮物料P3CG38000003AB 产品BOM就创建好了。
6.1.2复制创建物料BOM在SAP系统初始界面输入事务代码“CS01”；进入后出现如下视图：如上图所示，在红色框内输入要创建的物料号代码、工厂、BOM用途关键字段说明：字段名称是否为必输项字段说明输入示例物料是物料代码P3CG38000010IA工厂是管罐事业部工厂1200BOM用途是生产1然后点击红色箭头所指图标“”，视图显示如下：如上图所示，在红色框内输入要创建的物料号代码、工厂、BOM用途关键字段说明：字段名称是否为必输项字段说明输入示例物料是将要被复制的物料代码P3CG38000001AB工厂是管罐事业部工厂1200BOM用途是生产1然后点击图标“”或回车，视图显示如下：如上图所示，系统把被复制的物料的BOM结构层次显示出来，点击红色箭头所指全选图标“”将行项目全部选中，如下图所示：如上图所示，BOM行项目被全部选中说明：可以根据需求情况部分复制行项目，对于无用的可以不选然后点击红色箭头所指图标“”，如下图所示：如上图所示，可以在红色框内对组件编码和数量进行编辑，数据维护完成后，点击红色箭头所指保存图标“”进行保存，这样BOM通过复制的方式就创建好了6.2 更改物料BOM （CS02) 系统路径SAP 菜单 >后勤->生产->主数据->物料清单->物料清单->物料BOM->更改 事务码CS02在事务代码“CS02”上双击或回车，当屏幕在初始界面时，也可在命令栏中输入事务代码“CS02”（方法同上），进入如下视图：如上图所示，在红色框内输入要更改的物料编码、工厂、BOM用途关键字段说明：字段名称是否为必输项字段说明输入示例物料是物料代码P3CG38000003AB工厂是管罐事业部工厂1200BOM用途是生产1回车，如下图所示：说明：1、文本框底版为白色表示内容可修改，底版为蓝色表示内容不可修改。
可以在红色框内编辑物料组件和物料数量，更改后点击“ ”进行保存，物料BOM更改工作结束6.3 显示物料BOM （CS03) 系统路径SAP 菜单 >后勤->生产->主数据->物料清单->物料清单->物料BOM->显示 事务码CS03在事务代码“CS03”上双击或回车，当屏幕在初始界面时，也可在命令栏中输入事务代码“CS03”（方法同上），进入如下视图：在视图红色框内输入要查询的物料号代码、工厂、BOM用途 关键字段说明：字段名称是否为必输项字段说明输入示例物料是物料代码P3CG38000003AB工厂是管罐事业部工厂1200BOM用途是生产1回车，如下图所示：如上图所示，底版为浅蓝色，表示只可显示，不可进行编辑，可以查看物料下面挂的组件，包括物料代码，数量，BOM创建时间等信息6.4 其它方式显示物料BOM （CSMB、CS12) 系统路径SAP 菜单 >后勤->生产->主数据->物料清单->物料清单->物料BOM->多级->物料BOM浏览器 事务码CSMB当物料BOM创建好后，查看物料BOM的层次关系常用的方法有两种：1、 CSMB（树状显示BOM）2、 CS12（多层显示BOM）6.4.1 CSMB显示BOM在SAP系统初始界面输入事务代码“CSMB”，进入如下视图：如上图所示，在红色框内输入物料代码、工厂、应用程序 关键字段说明：字段名称是否为必输项字段说明输入示例物料是物料代码P3CG38000003AB工厂是管罐事业部工厂1200应用程序是生产.一般PP01回车，如下图所示：如上图所示,系统自动将物料描述、物料类型等相关信息带出来，然后点击图标“ ”可以看到整个物料呈树状结构层层显示出来，如下图：6.4.2 CS12显示BOM在SAP系统初始界面输入事务代码“CS12”，进入如下视图：如上图所示，在红色框内输入物料代码、工厂、应用程序 关键字段说明：字段名称是否为必输项字段说明输入示例物料是物料代码P3CG38000010IA工厂是管罐事业部工厂1200应用程序是生产.一般PP01然后点击红色箭头所指执行图标“”，如下图所示：如上图所示,系统将BOM以层次结构的形式展现出来。
第 1 页，共 18页。
