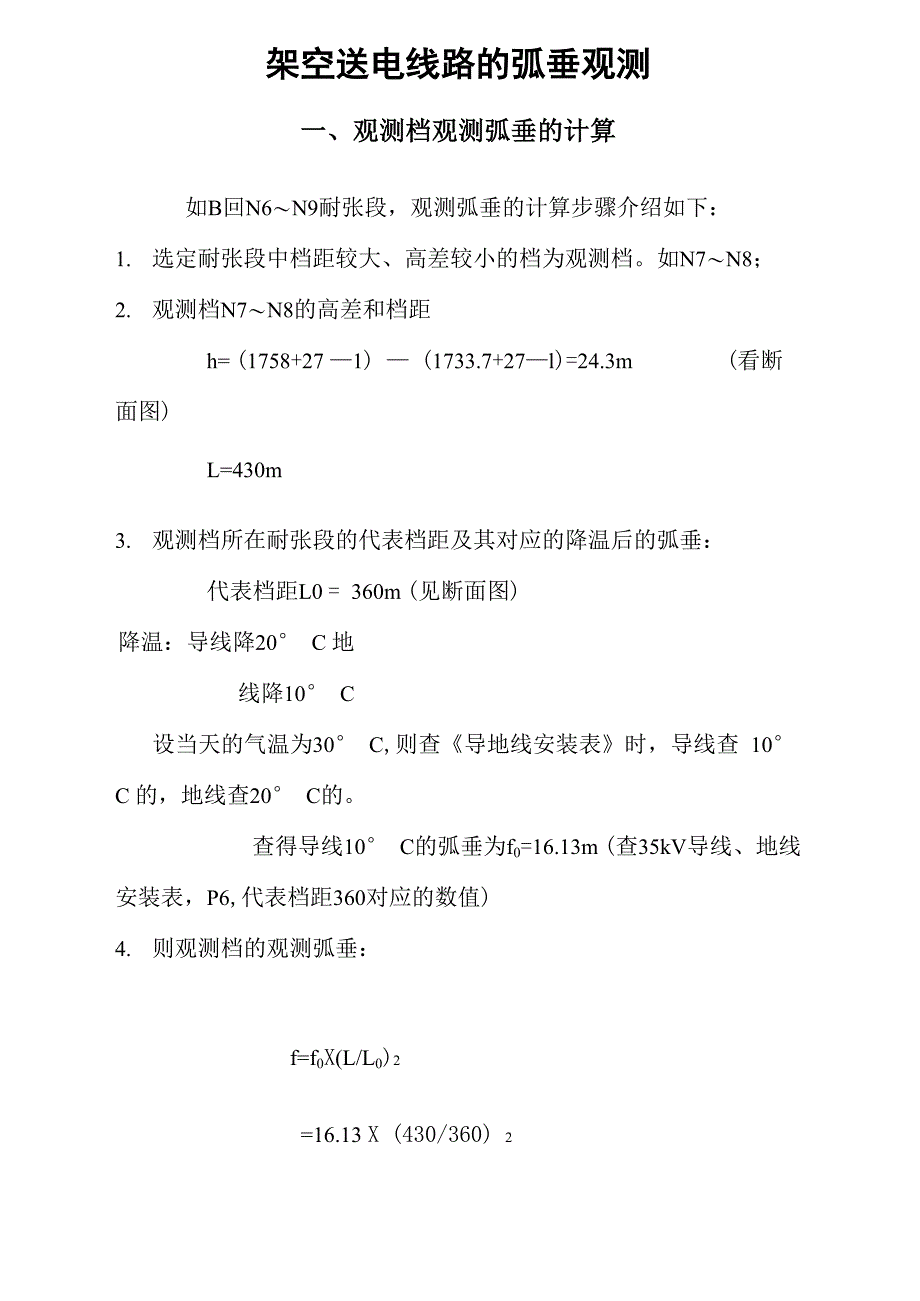

架空送电线路的弧垂观测一、观测档观测弧垂的计算如B回N6〜N9耐张段，观测弧垂的计算步骤介绍如下：1. 选定耐张段中档距较大、高差较小的档为观测档如N7〜N8；2. 观测档N7〜N8的高差和档距h= (1758+27 —1) — (1733.7+27—l)=24.3m (看断面图)L=430m3. 观测档所在耐张段的代表档距及其对应的降温后的弧垂：代表档距L0 = 360m (见断面图)降温：导线降20° C 地线降10° C设当天的气温为30° C,则查《导地线安装表》时，导线查 10° C 的，地线查20° C的查得导线10° C的弧垂为f0=16.13m (查35kV导线、地线安装表，P6,代表档距360对应的数值)4. 则观测档的观测弧垂：f=f0X(L/L0)2=16.13 X (430/360) 2=23.01m式中：f—观测弧垂（m）f0—代表档距对应的弧垂（m）L—观测档的档距（m）L0—代表档距（m）二、观测角的计算1. 仪器设在N8，假设仪高为1.6m，则仪器到导线悬点的a值为：a=N8导线的悬点高一仪高=（27—1）一 1.6 = 24.4m2. 观测档N7〜N8的高差和档距h= （1758+27 —1） — （1733.7+27—1）=24.3m （看断面图）L=430m3. 观测角的计算（角度法 档端观测）工作前应校准经纬仪， 复核观测档档距、高差。
9 =tg-i{（4 V af-4f 土 h）/L}式中：9 —观测角a —仪器仪镜对悬挂点高差（a=悬挂点高度一仪高）f —观测档弧垂，h —悬挂点高差（低处看高处取+,高处看低处取—）l —观测档档距；角度法实用于0.25=〈 a/f W2.25,超出范围则不能用角度法 观测注意：1） 边线、中线、地线有不同的挂点高，在计算中应分别计算2） 挂线点指杆塔横担挂线点3）悬点高差计入±号，仰角为正，府角为负 观测角计算举例：前例：代人公式计算得：4. 图 N75. 代人公式计算得：e =tg-i{（4 V 24.4x23.01-4x23.01+24.3）/430}= 3.5981 度=3° 35/ 53〃 （将此仰角转换为经纬仪上的角度即可）。
