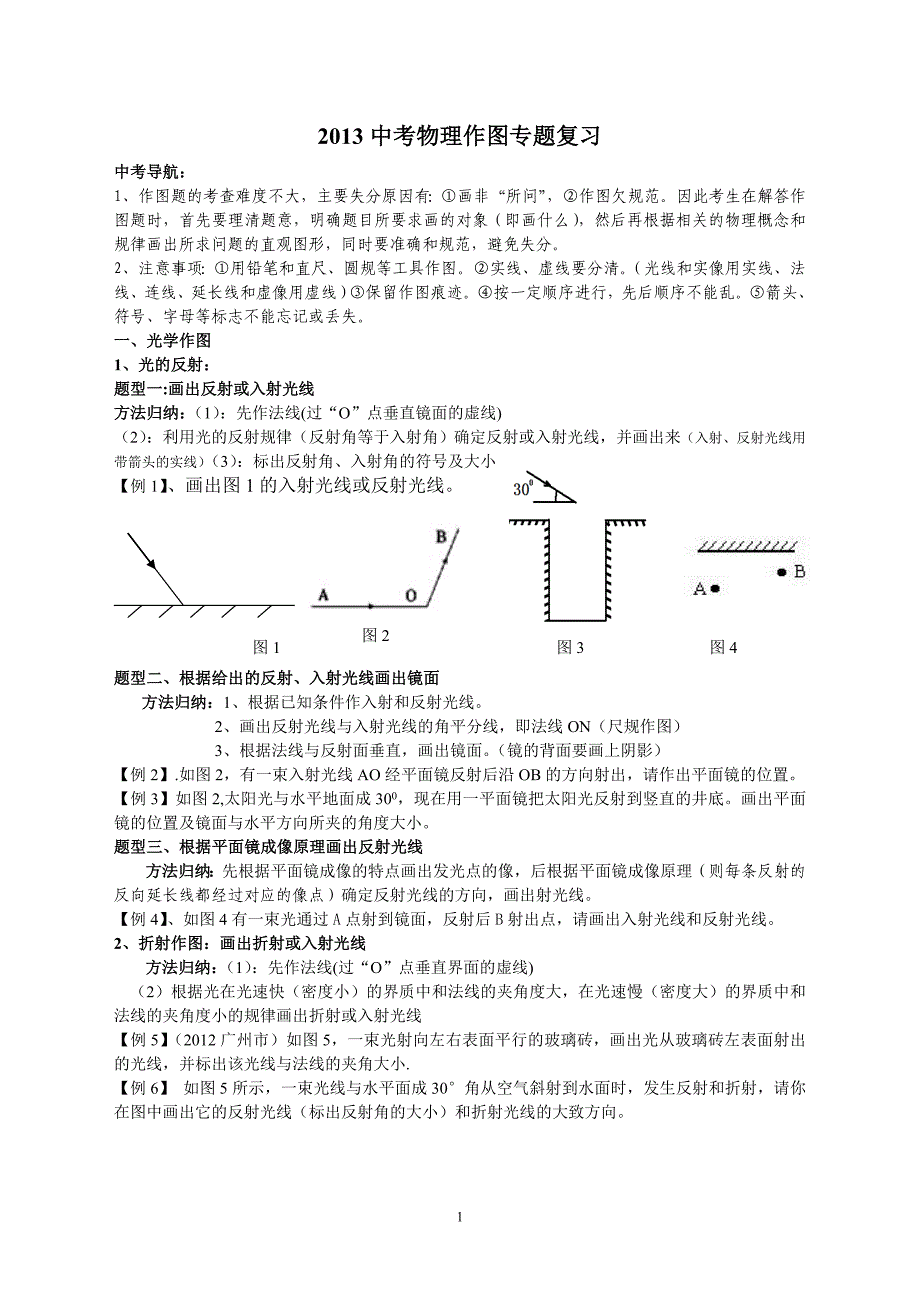

2013中考物理作图专题复习中考导航：1、作图题的考查难度不大，主要失分原因有：①画非“所问”，②作图欠规范因此考生在解答作图题时，首先要理清题意，明确题目所要求画的对象（即画什么），然后再根据相关的物理概念和规律画出所求问题的直观图形，同时要准确和规范，避免失分2、注意事项：①用铅笔和直尺、圆规等工具作图②实线、虚线要分清光线和实像用实线、法线、连线、延长线和虚像用虚线）③保留作图痕迹④按一定顺序进行，先后顺序不能乱⑤箭头、符号、字母等标志不能忘记或丢失一、光学作图1、光的反射：题型一:画出反射或入射光线方法归纳：（1）：先作法线(过“O”点垂直镜面的虚线)（2）：利用光的反射规律（反射角等于入射角）确定反射或入射光线，并画出来（入射、反射光线用 带箭头的实线）（3）：标出反射角、入射角的符号及大小【例1】、画出图1的入射光线或反射光线图4图3图2图1题型二、根据给出的反射、入射光线画出镜面方法归纳：1、根据已知条件作入射和反射光线 2、画出反射光线与入射光线的角平分线，即法线ON（尺规作图） 3、根据法线与反射面垂直，画出镜面镜的背面要画上阴影）【例2】.如图2，有一束入射光线AO经平面镜反射后沿OB的方向射出，请作出平面镜的位置。
例3】如图2,太阳光与水平地面成300，现在用一平面镜把太阳光反射到竖直的井底画出平面镜的位置及镜面与水平方向所夹的角度大小题型三、根据平面镜成像原理画出反射光线方法归纳：先根据平面镜成像的特点画出发光点的像，后根据平面镜成像原理（则每条反射的反向延长线都经过对应的像点）确定反射光线的方向，画出射光线例4】、如图4有一束光通过A点射到镜面，反射后B射出点，请画出入射光线和反射光线2、折射作图：画出折射或入射光线方法归纳：（1）：先作法线(过“O”点垂直界面的虚线)（2）根据光在光速快（密度小）的界质中和法线的夹角度大，在光速慢（密度大）的界质中和法线的夹角度小的规律画出折射或入射光线【例5】（2012广州市）如图5，一束光射向左右表面平行的玻璃砖，画出光从玻璃砖左表面射出的光线，并标出该光线与法线的夹角大小.【例6】 如图5所示，一束光线与水平面成30°角从空气斜射到水面时，发生反射和折射，请你在图中画出它的反射光线（标出反射角的大小）和折射光线的大致方向图6图5 3、平面镜成像作图题型一：利用平面镜成像特点画出物体在平面镜的像方法归纳：①：找对物体的一些特殊点②：过特殊点分别作镜面的垂线，标上直角符号（用虚线）③分别截取像距等于物距，确定像点的位置 ④画虚像——用虚线顺次连接各像点【例7】如图6物体AB放在平面镜前，在图6中画出AB的像。
图9图7图8题型二：根据平面镜成像的原理作图方法归纳：①：作出物体向镜面发出的任意两条光线的反射光线 ②：反向延长两条反射光线③：两条反向延长的交点就是像点【例8】（2011宜昌）请在图8中画出一条眼睛能看到蜡烛S点的像S′的光路图.题型三：、给出物体和像，确定平面镜的位置方法归纳：①.连接物点S和像点S'②. 作S和S'的垂直平分线，标上直角符号、相等符号③.在垂直平分线像的一侧标上短斜线（阴影），确定反射面【例9】.如图9所示，SA为射像平面镜的一条光线,S’为镜中的像,作出平面镜的位置和反射光线4、透镜题型一：根据给出光路填上适当的透镜方法归纳：先延长入射光线，若离开透镜的光线比入射光线更靠拢主光轴，则是会聚了，应填凸透镜.；若离开透镜的光线比入射光线更远离主光轴，则是发散了，应填凹透镜.例10】（2012福建福州）请在图10的方框内画出合适的透镜 图10 图11 图12三条特殊光线题型二：根据凹凸透镜的三条特殊光线完成光路方法归纳：先观察给出的光线有什么特点，后根据凹凸透镜的三条特殊 光线确定补充光线的方向【例11】(2012年桂林)请在图11中画出经过透镜折射后的光线。
【例12】如图12所示，画出光线ab和oc通过透镜前后的完整光路二、力学部分1、画力的示意图方法归纳：①确定受力物体、力的作用点和力的方向，②从力的作用点沿力的方向画线段；③段末端画上箭头；④在箭头旁边标明表示力的字母F（重力用G），有时还可以在力的示意图旁边标出数值表示力的大小注意：①若题目没有物体的图形给出，可用一小方框表示所有物体②力的作用点一定要在受力物体上（重力的力的作用点一定在画在重心上）③若画一个物体同时受到的几个力作用时，几个力的作用点都要画在重心上，大小不同的力用长短不同的线段表示 ④画图时要看清题目要求画那个力的示意图还是画受到所有力的示意图【例13】试画出挂在竖直墙上的球受到30重力的力的示意图（如图13所示）A图16图14图15图13【例14】图14为空中飞行的足球，请在图中画出球所受重力的示意图；【例15】图15物体重10N，受到水平向右5 N的拉力作用时匀速运动．请作出物体所受到的力的示意图【例16】画出图16中，物体A的重力的示意图和物体A对支撑面压力的示意图2、画杠杆的力臂方法归纳：一找点（支点），二画线（力的作用线），三作垂线．①先确定支点“O”，如图13－4－3甲所示．⑵画出动力和阻力作用线：从动力、阻力作用点沿力的方向画射线，如图13－4－3乙所示③画力臂：从支点向力的作用线（或延长线）作垂线，在垂足标上直角符号；则支点到垂足的长度即为力臂的大小④力臂用带双箭头的线段（或虚线和大括号）标出，并注明字母L1或L2。
字母的下标与相应力的下标一致如图13－4－3丙所示．注意：①力的作用线可顺向或反向延长，支点不能移动，力臂一定要经过支点“O”，垂直于力的作用线②力臂不一定在杠杆上，只有力的作用线和杠杆垂直时力臂才在杠杆上【例17】请正确画出下列各图中杠杆的动力臂和阻力臂3、滑轮组绕方法归纳：①先确定绳子“段数”．（方法：用 F＝G 或s＝nh求，（当 G 不能被 F整除时，要采用“只入不舍”的方法处理小数位） ②找“起点”找绳子的起始端可依据“奇动偶定”的原则来判断．即当 n 为奇数时，绳子的起始端在动滑轮的挂钩上；当 n 为偶数时，绳子的起始端在定滑轮的挂钩上，③从“起点”开始向对方的滑轮，“一动一定”“由内到外”画绕线，同时每个滑轮只能绕一根线，任两段线不能相交◆如果设计滑轮组还要确定动滑轮的个数N 是根据求出的绳子的段数n来确定的，当 n 为奇数时，动滑轮的个数为 N＝（n－1）；当 n 为偶数时，动滑轮的个数为 N＝n 【例18】（1）请在图A中画出使用该滑轮组最省力的绕线方式2）如图B所示，小明站在地面上，欲用滑轮组提升重物，请画出最合适的绕线方法3）请在图c中画出滑轮组的绕绳方法，使用滑轮组提高重物时绳端通过4m重物升高lm。
4)请按图D中的省力要求给图D的滑轮组绕线A B C D三、电学部分1、根据实物图画电路图方法归纳：先分析理解题目给出的实物电路的连接方式、电流先后经过什么、各电表分别测那部分电流或电压，然后从电源的正极出发回到负极，电压表最后画上（复杂的并联电路：先将较简单的支路别开，把较复杂的支路与干路组成一个串联电路，按连接串联电路的方法连接实物，最后将较简单的支路并上）▲画电路图时，应注意以下几点：（1）电路元件的符号要用统一规定的符号，不能自造符号2）要注意所画符号和实物的对应性，如符号中开关的状态应注意与实物一致3）合理安排电路元件符号，使之均匀分布在电路中，具有对称性，特别要注意元件的符号不能画在电路的拐角处（滑动变阻器除外）4）电路图最好呈长方形，有棱有角，导线要横平竖直，力求把电路图画得简洁、美观，太小比例适中 （5）相交且相连处要加点【例19】、在方框中画出下图中两电路的电路图2、根据电路图连接实物方法归纳：电流流向法，即可以从电源的正极出发，沿着电流的方向逐个连接实物，直至连到电源的负极，电压表最后连上（复杂的并联电路：先将较简单的支路别开，把较复杂的支路与干路组成一个串联电路，按连接串联电路的方法连接实物，最后将较简单的支路并上）▲注意：根据电路图连接实物时应注意的是：（1）电路元件的顺序不能颠倒；（2）连线不能交叉；（3）连线最好用流畅的曲线；（4）最好使用铅笔，便于修改。
例20】、根据下图中甲、乙的电路图连接电路甲 乙 3、家庭电路的连接注意：①家庭电路中所有用电器和插座之间都是并联 ②控制用电器的开关要和该用电器串联，且接在火线和用电器之间③螺丝口灯座的螺旋套（灯头侧面）要接“零线”，顶端要接“火线”④两孔插座：左“零”右“火”连接，三孔插座：“零”右“火”上接“地”⑤保护整个电路的保险丝要接在干路的火线上，保护某一用电器的保险丝要接在火线和用电器之间例21】、用笔画线将图22中的三孔插座、开关、灯泡等未接好的元件的导线连接好（注意，保险丝接在火线上）图223、设计电路【例21】请你按下面的要求设计电路，并将电路图在下面方框里画出来(1）所给器材：开关两个、电流表和电压表各一个、两节串联的干电池、小灯泡两个、导线若干.(2）设计要求：两个小灯泡并联；一个开关为总开关、另一个开关控制灯泡L1；电流表测量灯泡L1的电流；电压表测量灯泡L2两端的电压；【例22】一个电池组、一个开关，一只已知电阻R0和一只未知电阻Rx以及导线若干，如：(1)只有一只电流表；(2)只有一只电压表。
试分别设计测未知电阻Rx的值的电路，画出电路图三、电磁部分1、标出磁感线方向和磁体、磁针的两极方法归纳：根据磁场、磁感线方向：从北极出发回到南极（北出南归），标出磁感线方向根据磁针N极指向和该点磁场、磁感线方向一致或磁极间的相互作用（同名磁极相互排斥，异名磁极相互吸引标出磁体、磁针的两极【例23】、在图②⑦中标出的各磁体的N、S极，在图④⑤中标小磁针的N、S极右手定则2、标出通电螺线管、磁针或电源的两极方法归纳：一、标出通电螺线管、磁针两极方法：先给线圈标上电流方向，后根据“右手定则”确定螺线管的两极从而确定磁针的两极；二、标出电源的两极的方法：先根据磁针的两极确定螺线管的两极，后根据“右手定则”确定线圈上的电流方向从而确定电源的两极【例24】、在图24中，已知通电螺线管中的电流方向，标出小磁针的N极． 图25图24【例25】如图25所示，请你根据小磁针的指向标出螺线管的极性和电源的”+、一”极考点演练。
