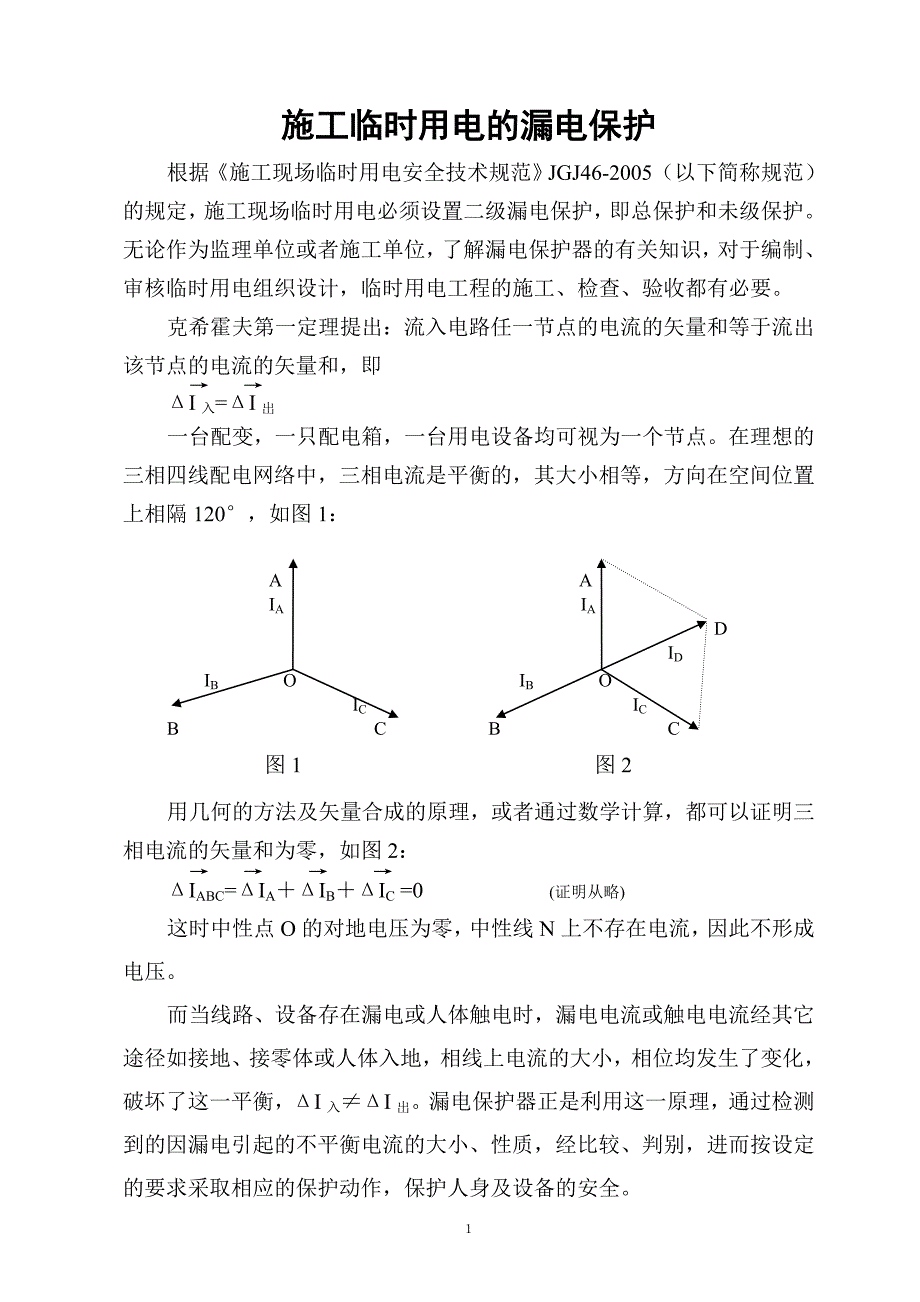

１施工临时用电的漏电保护施工临时用电的漏电保护根据《施工现场临时用电安全技术规范》JGJ46-2005（以下简称规范）的规定，施工现场临时用电必须设置二级漏电保护，即总保护和未级保护无论作为监理单位或者施工单位，了解漏电保护器的有关知识，对于编制、审核临时用电组织设计，临时用电工程的施工、检查、验收都有必要克希霍夫第一定理提出：流入电路任一节点的电流的矢量和等于流出该节点的电流的矢量和，即 → →ΔI入=ΔI出一台配变，一只配电箱，一台用电设备均可视为一个节点在理想的三相四线配电网络中，三相电流是平衡的，其大小相等，方向在空间位置上相隔 120°，如图 1：A AIA IADIDIB O IB OIC IC B C B C图 1 图 2用几何的方法及矢量合成的原理，或者通过数学计算，都可以证明三相电流的矢量和为零，如图 2： → → → →ΔIABC=ΔIA＋ΔIB＋ΔIC =0 (证明从略)这时中性点 O 的对地电压为零，中性线 N 上不存在电流，因此不形成电压。
而当线路、设备存在漏电或人体触电时，漏电电流或触电电流经其它途径如接地、接零体或人体入地，相线上电流的大小，相位均发生了变化，破坏了这一平衡，ΔI入≠ΔI出漏电保护器正是利用这一原理，通过检测到的因漏电引起的不平衡电流的大小、性质，经比较、判别，２进而按设定的要求采取相应的保护动作，保护人身及设备的安全但事实上，这种理想的配电网络是不存在的因为三相负载不可能绝对平衡，线路、设备不可能绝对绝缘，总存在着一定的不平衡电流和泄漏电流这在一定程度上是允许的，对人及设备均不构成危险，并在保护器的额定不动作电流范围内只有当上述各种原因使漏电电流达到危及人和设备安全的程度，达到或超过保护器的额定漏电动作电流时，保护器在规定的时限（额定漏电动作时间）内动作，迅速切断电源，起到了保护作用因此，额定漏电动作电流和额定漏电动作时间是漏电保护器的最重要的两个技术参数，在铭牌上额定漏电动作电流用 IΔn 表示，额定漏电动作时间直接用文字表示，选择、使用上要注意我地目前常选用 DBL 系列漏电保护器（俗称保安器，无锡产）或 LJ系列漏电保护器（南京产）配合 CJ 系列交流接触器组成漏电保护装置作总漏电保护，额定漏电动作电流 50～150mA 可调，额定漏电动作时间≤0.2S，两者乘积 10～30mA·S，符合规范 8.2.11 条规定。
或选用DZ15L、DZ20L 漏电断路器作总漏电保护及末级漏电保护，作为总保护时要求同上，用作未级保护时必须符合规范 8.2.10 条规定：额定漏电动作电流≤30mA、额定漏电动作时间≤0.1S也有增加中间级漏电保护的，这时要注意前后级之间的配合，防止越级动作见表 1表表 1 1 漏电保护器前后级配合参考表漏电保护器前后级配合参考表保护类别总保护中间级保护末级保护 额定漏电动作电流（mA）100～15050～100≤30 额定漏电动作时间 (S)≤0.2≤0.1≤0.1单相漏电保护一般采用 DZ15L、DZ20L 单相漏电断路器，生活、照明一般采用 DZ47L 系列漏电断路器目前市场上的漏电断路器品种、型号、规格繁多，特别是一些引进技术和外资企业、合资企业生产的，均可采用，原则是“等效替换” ３值得一提的是：漏电电流和触电电流虽然性质相似，但在表现形式上是有区别的：前者一般是缓慢变化的，后者是突变（脉冲）型的当电路上有人触电时，不管是否达到保护器的额定动作电流值，只要这一突变（正脉冲或负脉冲均可）电流达到设定值，保护器均应有效动作，迅速切除电源，保障人身安全例如保护器的额定漏电动作电流为100mA，假设原有的漏电电流为 20mA，迭加上一个 50mA 的因触电引起的突变电流，虽然两者的矢量和远低于 100mA，但仍能有效动作，漏电保护器应具有这种功能，这对确保人身安全，防止触电事故有着特殊的现实意义。
除安全性外，供电可靠性也是供电质量的重要指标，为了保证供电的可靠性，有些型号的漏电保护器具有一次重合闸功能或延时功能所谓重合闸，是指在达到额定漏电动作电流时，保护器立即动作，分闸断电之后，延时一定时间(如 0.1s)，再自动合闸送电一次，这时如果故障消失，漏电电流已达不到额定动作值，则不再跳闸，重合闸成功；如果故障依然，则再次跳闸，要在故障排除后人工送电所谓延时功能，是指在达到额定漏电动作电流时，保护器不立即跳闸，而是经过一定的时间（如 0.1s)后，故障不消失，漏电电流仍达到额定漏电动作电流时，再跳闸这就保证了电路上漏电故障是短时的、一过性的故障时电路能正常工作，大大提高了线路供电的可靠性这类故障有：人、兽触电后立即脱离了电源，一过性的树、竹枝梢在阵风中偶尔触及线路，雷电引起的瞬间过电流、过电压等但这种类型的保护器只能用在变压器低压侧的首级保护上，切不可用在未级保护上，这一点要特别强调漏电保护装置作为施工现场临时用电中最重要的安全技术手段，必须正确安装，按周期试验安装的要求和注意事项产品说明书上有详细说明，在此不再详述需要特别提醒的是总漏电保护的保护范围必须对所有受电设备包括配电箱、开关箱实施全覆盖，即所有受电设备均应在４保护范围内。
试验的周期规范上有明确的规定，这些都是保证其正常工作，防止误动、拒动的关键最简单的试验方法是按下保护器上的试验按钮，试其是否能正常跳闸，但这种方法并不可靠，原因主要有两点：1、试验按钮模拟的漏电电流取值大于漏电保护器的额定漏电动作电流，这就不能保证在刚一达到额定漏电动作电流时就能有效动作；2、试验按钮在制造时固定在某一相上，即只能模拟这一相的漏电电流，这就不能保证其余二相在达到额定漏电动作电流时一定会可靠动作所以最可靠的办法是用专用的漏电测试笔，先选择好合适的档位，然后一端穿过零序互感器（注意：这一步是必须的！）夹在零线或接地线端子上（对于DZL 系列漏电断路器因本身无外置的零序互感器，只要直接夹在零线或接地端子上） ，另一端表笔分别快速接触一下三根相线的出线端，模拟漏电的实际状况，接触任一相时保护器均应能可靠动作，如其中有某相拒动，则必须找出原因主要原因大致有三类：1、三相的负荷严重不平衡 2、漏电保护装置自身的机械或电气故障 3、安装不正确这时可逐一检查、调整或替换加以排除这就能确保三相灵敏度一致，任一相在达到额定漏电动作电流时均能有效动作测试笔可以用电阻替代，测总保护器时用 1.5～2.2KΩ 电阻，测末级保护器时用 5-10KΩ 电阻，也可用 100W、60W 的白炽灯灯泡代替。
以上的现场试验方法属于简单的定性试验，在施工现场普遍采用当然也可用专门的漏电保护器参数测试仪进行定量测试，不过在施工现场没有这样高的要求，且一般不具备条件 江苏宏达建设咨询有限公司（宜兴）汪凤台 ２2011-3-8。
