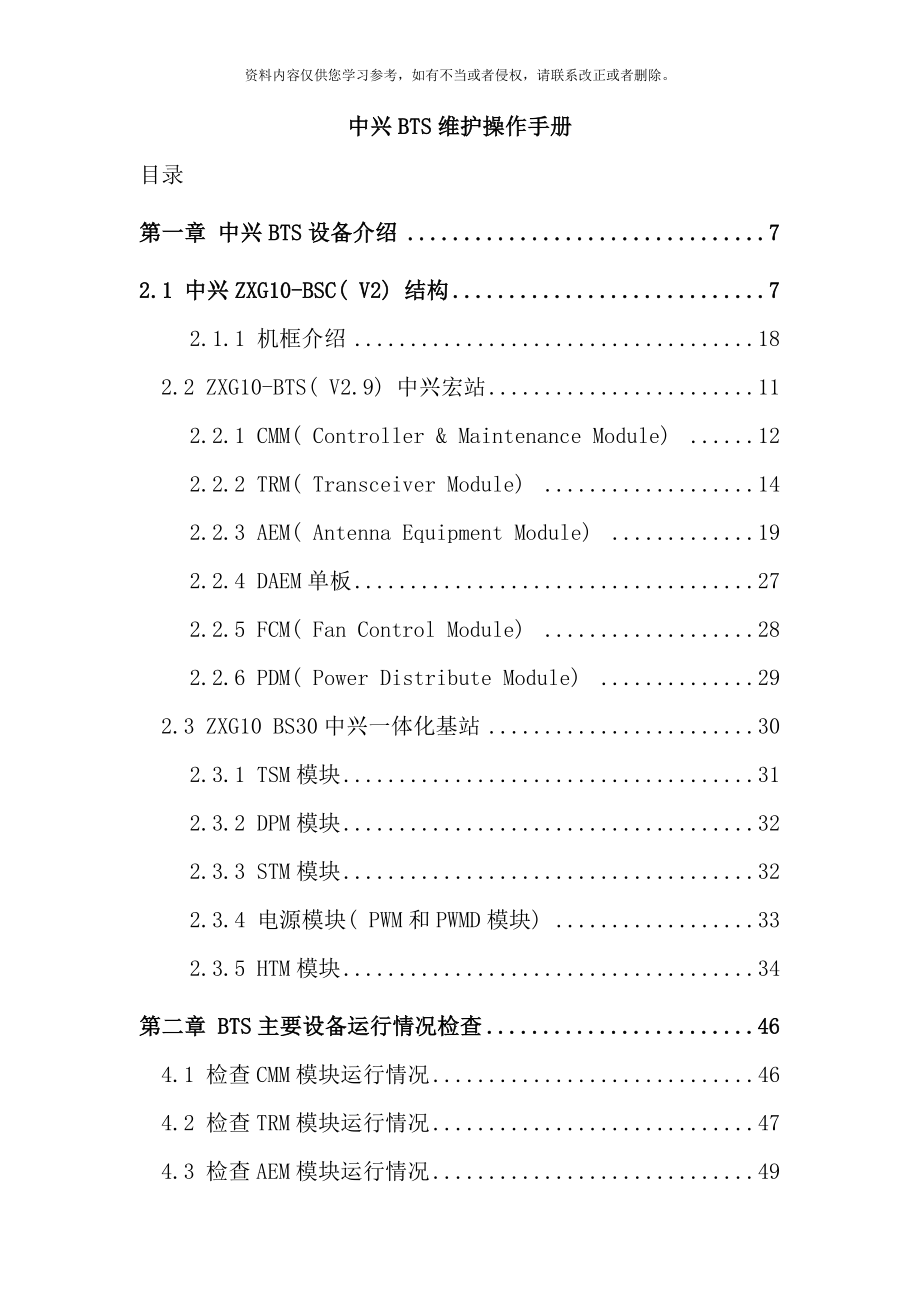

资料内容仅供您学习参考，如有不当或者侵权，请联系改正或者删除中兴BTS维护操作手册目录第一章 中兴BTS设备介绍 72.1 中兴ZXG10-BSC( V2) 结构 72.1.1 机框介绍 182.2 ZXG10-BTS( V2.9) 中兴宏站 112.2.1 CMM( Controller & Maintenance Module) 122.2.2 TRM( Transceiver Module) 142.2.3 AEM( Antenna Equipment Module) 192.2.4 DAEM单板 272.2.5 FCM( Fan Control Module) 282.2.6 PDM( Power Distribute Module) 292.3 ZXG10 BS30中兴一体化基站 302.3.1 TSM模块 312.3.2 DPM模块 322.3.3 STM模块 322.3.4 电源模块( PWM和PWMD模块) 332.3.5 HTM模块 34第二章 BTS主要设备运行情况检查 464.1 检查CMM模块运行情况 464.2 检查TRM模块运行情况 474.3 检查AEM模块运行情况 494.3.1 检查CDU模块运行情况 494.3.2 检查RDU模块运行情况 494.3.3 检查PDM运行情况 50第三章 故障处理办法与思路 515.1 传输类故障处理 515.1.1 典型传输故障的处理方法 515.1.2 传输故障案例分析 525.2 天馈类故障处理 545.2.1 故障现象 545.2.2 天馈系统相关告警 545.2.3 天馈故障的一般处理方法 545.2.4 典型天馈故障案例分析 555.3 时钟类故障处理 595.3.1 故障现象 595.3.2 时钟类故障通知告警与处理办法 595.4 典型单板故障的处理方法 615.4.1 BTS( V1A) 的TRU的FU、 CU通讯链路断, 且PA通讯链路断 615.4.2 CMM和FUC的通讯链路断 615.4.3 PA驻波比告警 625.4.4 HW长时间断链 625.4.5 层3软件无响应 625.4.6 CMM复位、 站点重启、 CMM主备倒换出现相关告警说明 62第一章 中兴BTS设备介绍1.1 ZXG10-BTS( V2.9) 中兴宏站ZXG10-BTS( V2.9) 是室内型设备, 机柜表面喷粉颜色为浅灰。
ZXG10-BTS( V2.9) 整机的外观如图2.2-1所示XG10-BTS( V2.9) 硬件上主要由控制操作维护模块( CMM) 、 收发信模块( TRM) 、 天馈设备模块( AEM) 、 风机控制模块( FCM) 和电源分配模块( PDM) 等组成满配置情况下, ZXG10-BTS( V2.9) 各功能模块在机柜中的安装位置示意图如图2.2 2所示1: 顶层插框 2: PDM模块 3: 风机插框 4: 载频插框 5: CMM模块 6: AEM模块 7: TRM/ETRM模块 8: 防尘插框图2.2 2 各功能模块在机柜中的安装位置1.1.1 CMM( Controller & Maintenance Module) CMM完成Abis接口处理、 基站操作维护、 时钟同步及发生、 内外告警采集和处理等功能图2.2 3 CMM模块的外形结构CMM实现以下功能: 基站接口功能提供基站所需各种时钟(1) BTS的远端操作维护功能(2) BTS的本地操作维护功能(3) 设备告警采集功能(4) 主备热备份功能CMM模块的外形结构如图2.2 3所示CMM面板如图2.2-4所示。
CMM模块面板有6个指示灯, 6个指示灯依次为: PWR, RUN, SYN, CLK, MST和STACMM面板指示灯说明如表2.2 1所示注1: low, high 指优先级注2: 从CMM上无LAPD断链告警注3: 主机柜主CMM无HDLC告警, 从机柜主CMM的HDLC断链告警定义为CCComm( 机柜间主CMM之间通信) 指示所有从CMM的HDLC断链告警定义为CCComm( 主从CMM之间) 指示CMM上电后, PWR绿灯亮硬件初始化, 所有的灯同时闪一次, 验证指示灯是否工作正常; 如果自检不经过, RUN灯亮红灯, 3秒后单板重启动CMM模块面板有1个外部测试端口( ETP) 和2个按钮( 1个复位按钮RST、 1个手动主备切换按钮M/S) CMM面板按钮说明见表2.2 2表2.2 2 CMM面板按钮说明1.1.2 TRM( Transceiver Module) TRM完成GSM系统中无线信道的控制和处理、 无线信道数据的发送与接收、 基带信号在无线载波上的调制和解调、 无线载波的发送与接收等功能TRM模块结构如图2.2-5所示1.1.2.1 TRM类型对于不同的GSM系统、 不同的输出功率, ZXG10-BTS( V2.9) 设计了不同的TRM模块, TRM模块的具体分类请参见表2.2 3。
表2.2 3 TRM类别工作频段功率模块命名说明GSM900或EGSM90040 WTRMG-80 WSTRG+SPAG80 W的收发模块由STRG和SPAG两个模块组成GSM85040 WTRMC-GSM180040 WTRMD-GSM190040 WTRMP-功放单元有40 W和80 W两种类型, 分别用PAU( 40 W) 和SPAU( Super Power Amplifier Unit) 来表示1.1.2.2 TRM模块特性根据工作频段的不同, ZXG10-BTS( V2.9) 设计了不同的TRM模块其中TRMG、 TRMD、 TRMC、 TRMP这4种模块的指示灯和外部接口相同, 此处以TRMG模块为例进行说明 1) TRMG模块的面板TRMG面板如图2.2-5所示TRMG面板有6个指示灯, 1个外部测试端口( ETP) , 1个复位按钮RST, 1个功放输出端口TX和2个接收输入端口RX1、 RX26个指示灯依次为: PWR, RUN, MOD, TST, ACT和STATRMG面板说明见表2.2 4表2.2 4 TRMG面板说明标识符号英文全称中文含义TRMGTransceiver Module for GSM/EGSM 900GSM/EGSM 900系统的收发信模块名称( 40W收发信模块) PWRPower电源指示灯RUNRun运行指示灯MODModelBCCH模式指示灯TST-备用ACTActive信道激活指示灯STAState状态灯RSTReset复位按钮TXTransmitter 功放输出端口RX1Receiver 1接收输入RX2Receiver 2( for diversity) 分集接收输入ETPExtend Test Port外部测试端口TRMG上电后, PWR绿灯亮。
硬件初始化, 所有的灯同时闪一次, 验证指示灯是否工作正常TRMG面板指示灯说明见表2.2 5表2.2 5 TRMG指示灯说明灯位指示颜色名称含义工作方式1绿/红PWR电源指示绿亮: 正常红亮: 告警灭: 掉电或其它原因2绿RUN运行指示绿闪( 4次/秒) : Boot运行绿闪( 1次/秒) : Application运行其它: 系统异常3绿/红MOD信道模式指示绿亮: BCCH指示, 不广播System Info绿闪( 1次/秒) : BCCH指示, 且广播System Info灭: 非BCCH指示红亮: BCCH闭塞( 包括任意BCCHext上的闭塞) 4绿/红TST-备用5绿ACT信道激活指示绿闪: 信道激活指示, 见注1红闪: 信道闭塞指示, 见注1红亮: CU禁止6绿/红STA状态指示灭: 正常运行绿闪( 1次/秒) : 系统初始化( Low) , 见注2绿闪( 4次/秒) : 软件加载( High) 红闪( 1次/秒) : LAPD断链( High) 红闪( 4次/秒) : HDLC断链( Low) 红亮: 温度、 时钟、 帧号等其它所有告警注1: 信道激活指示显示信道激活的个数。
TRM模块根据信道的激活个数, 调整亮灯控制脉冲的宽度, 从而来显示信道激活的个数如有0个时隙激活, 灯位显示00000000; 有1个时隙激活, 灯位显示1000000; ”0”表示灭; ”1”表示亮注2: low, high指优先级TRMG面板按钮说明见表2.2 6表2.2 6 TRMG面板按钮说明按钮名称按钮类别含义说明RST无锁按钮复位开关按此按钮复位本模块( 2) TRMG模块的外部接口TRMG的射频接口能够与AEM的5种模块相连, 射频输出口TX能够连接CDU模块的TX1、 TX2, CEU模块的TX1~TX4射频的输入RX1、 RX2口能够连接CDU的RX1~RX4, RDU模块的RX1~RX4, CEU单元的RX1~RX4此处以TRM和CDU的连接为例连接关系如图2.2-6所示 3) TRMG模块的指标额定输出功率: 46 dBm±1 dB功率动态范围: ≥42 dB以上指标适用于GSM900, EGSM900, GSM850, GSM1800和GSM1900系统的40 W的TRM1.1.2.3 STRG模块特性在GSM900或EGSM900频段, ZXG10-BTS( V2.9) 设计了输出功率为80 W的收发单元, 此单元包括了两个模块: STRG和SPAG, 前者在功能上包含了TPU和RCU两部分的功能, 后者则完成PAU的功能。
1) STRG模块的面板STRG面板如图2.2-7所示STRG面板有6个指示灯, 1个收发信模块发射输出OTX, 1个信号接口SI, 2个接收输入端口RX1、 RX2和1个外部测试端口( ETP) 6个指示灯依次为: PWR, RUN, MOD, TST, ACT和STASTRG面板说明见表2.2 7STRG面板指示灯说明同表2.2 5, 请参见”TRMG模块的面板”中的相关描述 2) STRG模块的外部接口STRG射频输出口OTX连接SPAG模块的ITX口射频的输入RX1、 RX2口能够连接CDU的RX1~RX4, RDU模块的RX1~RX4, CEU单元的RX1~RX4连接关系可参照图2.2-81.1.2.4 SPAG模块特性SPAG模块完成PAU的功能, 工作在GSM900或EGSM900频段SPAG与STRG构成GSM900或EGSM900系统的TRM模块 1) SPAG模块的面板SPAG面板如图2.2-9所示SPAG面板有1个功放激励信号输入ITX, 1个功放输出TX和1个信号接口SI。
