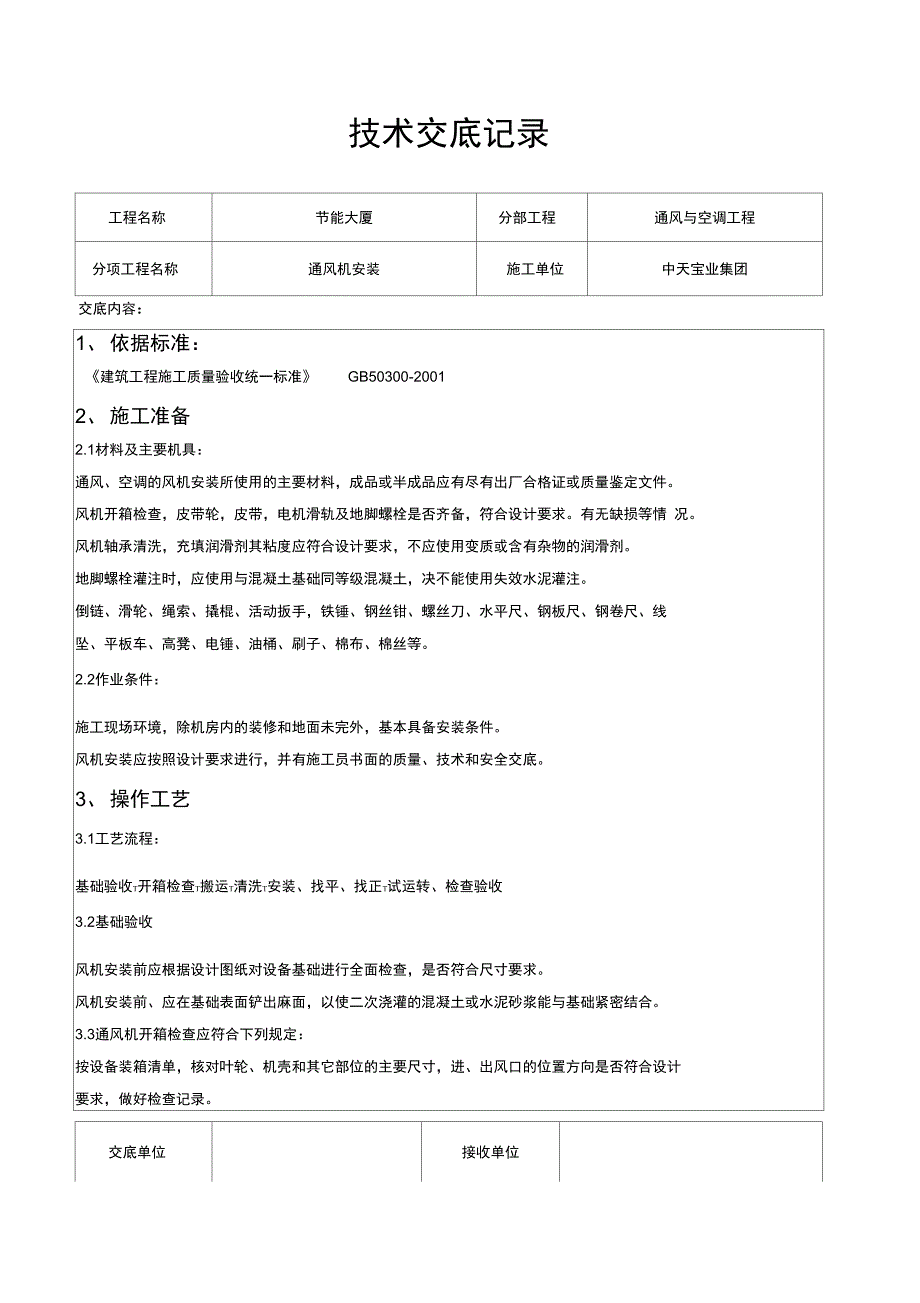

技术交底记录工程名称节能大厦分部工程通风与空调工程分项工程名称通风机安装施工单位中天宝业集团交底内容：1、 依据标准：《建筑工程施工质量验收统一标准》 GB50300-20012、 施工准备2.1材料及主要机具：通风、空调的风机安装所使用的主要材料，成品或半成品应有尽有出厂合格证或质量鉴定文件风机开箱检查，皮带轮，皮带，电机滑轨及地脚螺栓是否齐备，符合设计要求有无缺损等情 况风机轴承清洗，充填润滑剂其粘度应符合设计要求，不应使用变质或含有杂物的润滑剂地脚螺栓灌注时，应使用与混凝土基础同等级混凝土，决不能使用失效水泥灌注倒链、滑轮、绳索、撬棍、活动扳手，铁锤、钢丝钳、螺丝刀、水平尺、钢板尺、钢卷尺、线 坠、平板车、高凳、电锤、油桶、刷子、棉布、棉丝等2.2作业条件：施工现场环境，除机房内的装修和地面未完外，基本具备安装条件风机安装应按照设计要求进行，并有施工员书面的质量、技术和安全交底3、 操作工艺3.1工艺流程：基础验收t开箱检查t搬运t清洗t安装、找平、找正t试运转、检查验收3.2基础验收风机安装前应根据设计图纸对设备基础进行全面检查，是否符合尺寸要求风机安装前、应在基础表面铲出麻面，以使二次浇灌的混凝土或水泥砂浆能与基础紧密结合。
3.3通风机开箱检查应符合下列规定：按设备装箱清单，核对叶轮、机壳和其它部位的主要尺寸，进、出风口的位置方向是否符合设计 要求，做好检查记录交底单位接收单位交底人接收人技术交底记录工程名称节能大厦分部工程通风与空调工程分项工程名称通风机安装施工单位中天宝业集团交底内容：叶轮旋转方向应符合设备技术文件的规定333 进、出风口应有盖板严密遮盖检查各切削加工面，机壳的防锈情况和转子是否发生变形或锈 蚀、碰损等风机设备搬运应配合起重工专人指挥使用的工具及绳索必须符合安全要求3.5设备清洗：风机设备安装前，应将轴承、传动部位及调节机构进行拆卸、清洗，装配后使其转动，调节灵 活用煤油或汽油清洗轴承时严禁吸烟或用火，以防发生火灾3.6风机安装：风机设备安装就位前，按设计图纸并依据建筑物的轴线、边缘线及标高线放出安装基准线将设 备基础表面的油污、泥土杂物清除和地脚螺栓预留孔内的杂物清除干净整体安装的风机，搬运和吊装的绳索不得捆缚在转子和机壳或轴承盖的吊环上3.6.3 整体安装风机吊装时直接放置在基础上，用垫铁找平找正，垫铁一般应放在地脚螺栓两侧，斜垫 铁必须成对使用设备安装好后同一组装铁应点焊在一起，以免受力时松动。
风机安装在无减震器支架上，应垫上 4〜5mn厚的橡胶板，找平找正后固定牢3.6.5 风机安装在有减震器的机座上时，地面要平整，各组减震器承受的荷载压缩量应均匀，不偏心， 安装后采取保护措施，防止损坏安装在减震机座上通风机的吊装方式见图 4-33图 交底单位接收单位交底人接收人技术交底记录2008年10月15日工程名称节能大厦分部工程通风与空调工程分项工程名称交底内容：通风机安装施工单位中天宝业集团366通风机的机轴必须保持水平度，风机与电动机用联轴节连接时，两轴中心线应在同一直线上通风机与电动机用三角皮带传动时进行找正，以保证电动机与通风机的轴线互相平行，并使 两个皮带轮的中心线相重合三角皮带拉紧程度一般可用手敲打已装好的皮带中间，以稍有弹跳为准通风机与电动机安装皮带轮时，操作者应紧密配合，防止将手碰伤挂皮带时不要把手指入 皮带轮内，防止发生事故风机与电动机的传动装置外露部分应安装防护罩，风机的吸入口或吸入管直通大气时，应加 装保护网或其它安全装置3.6.10 通风机出口的接出风管应顺叶轮旋方向接出弯管在现场条件允许的情况下，应保证出口至弯管的距离 A大于或等于风口出口长边尺寸 1.5〜2.5倍（图3610.1 ）。
如果受现场条件限制达不到要求，应在弯管内设导流叶片弥补（见图 3.6.10.2 ）图 现场组装的风机、绳索的捆缚不得损伤机件表面，转子、轴颈和轴封等处均不应作为捆缚 部位通风机散装部件的吊装方式见图 3.6.11 输送特殊介质的通风机转子和机壳内如涂有保护层、应严加保护、不得损坏大型轴流风机组装，叶轮与机壳的间隙应均匀分布，并符合设备技术文件要求叶轮与进 风外壳的间隙见表 3.6.13 交底单位接收单位工程名称分项工程名称 交底内容：节能大厦通风机安装分部工程施工单位通风与空调工程中天宝业集团图 3611交底人接收人技术交底记录施管表52008年10月15日（a）吊索装整机；（b）吊装机罩；（c）吊装传动机构；（d）吊装机制交底单位接收单位交底人接收人技术交底记录2008年10月15日 施管表5工程名称节能大厦分部工程通风与空调工程分项工程名称通风机安装施工单位中天宝业集团交底内容：叶轮与主体风筒对应两侧间隙允差表 3613叶轮直径（mm< 600> 6001200> 1200〜2000> 2000〜3000> 3000~ 5000> 3000~ 5000>8000对应两侧半径径间隙之差不应超过（mm0.511.523.556.5通风机附属的自控设备和观测仪器。
仪表安装，应按设备技术文件规定执行风机试运转；经过全面检查手动盘车，供应电源相序正确后方可送电试运转，运转前必须 加上适度的润滑油；并检查各项安全措施；叶轮旋转方向必须正确；在额定转速下试运转时间不得少于 2h运转后，再检查风机减震基础有无移位和损坏现象，做好记录4、质量标准4.1主控项目通风机的安装应符合下列规定 ：1型号、规格应符合设计规定，其出口方向应正确；2叶轮旋转应平稳，停转后不应每次停留在冋一位置上；3固定通风机的地脚螺栓应拧紧，并有防松动措施检杳数量：全数检杳检查方法：依据设计图核对、观察检查通风机传动装置的外露部位以及直通大气的进、出口，必须装设防护罩 （网）或采取其他安全设施检杳数量：全数检杳检查方法：依据设计图核对、观察检查4.2 一般项目通风机的安装应符合下列规定 ：交底单位接收单位交底人接收人。
