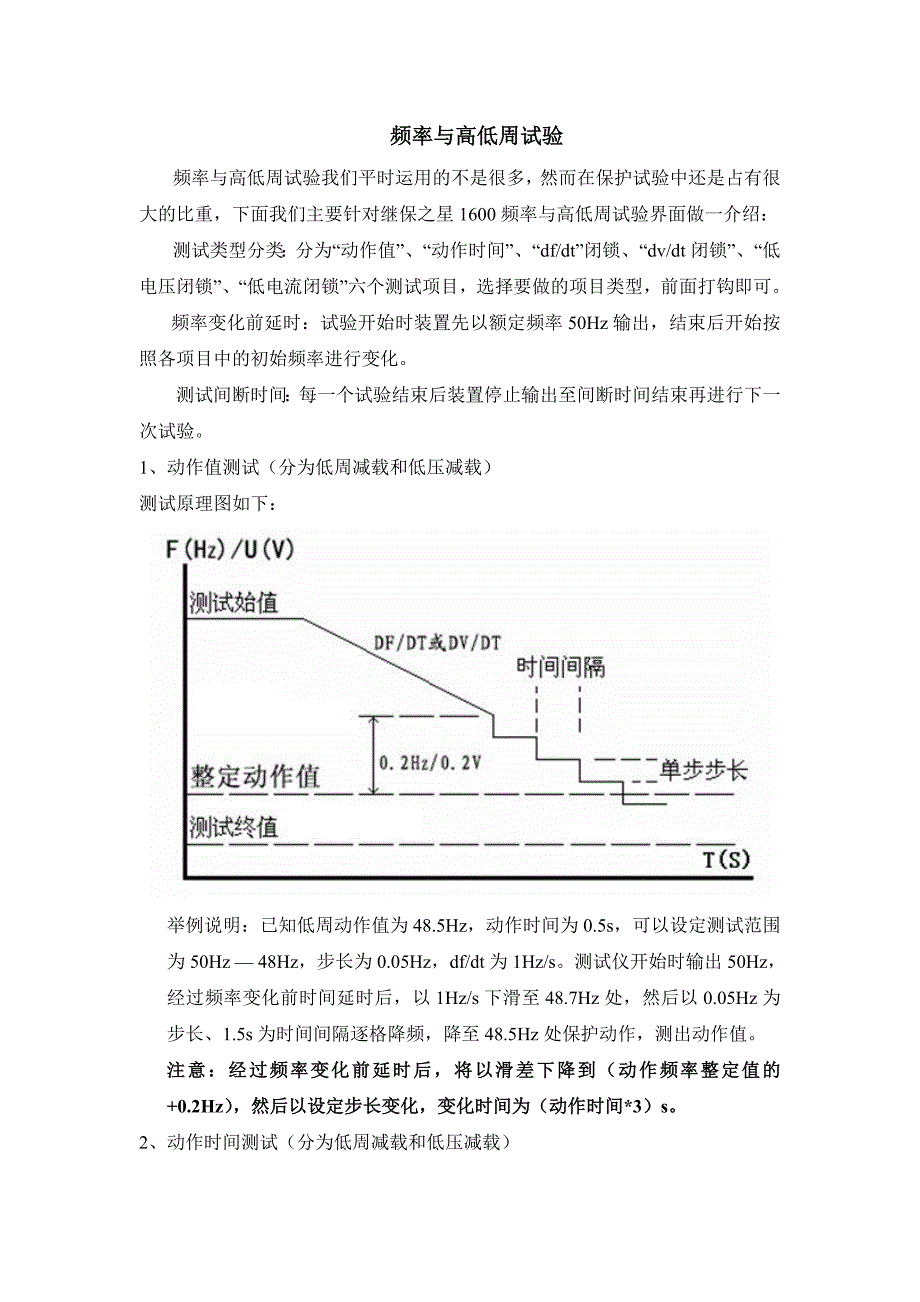

频率与高低周试验频率与高低周试验频率与高低周试验我们平时运用的不是很多，然而在保护试验中还是占有很大的比重，下面我们主要针对继保之星 1600 频率与高低周试验界面做一介绍：测试类型分类：分为“动作值”、 “动作时间”、 “df/dt”闭锁、 “dv/dt 闭锁”、 “低电压闭锁”、 “低电流闭锁”六个测试项目，选择要做的项目类型，前面打钩即可频率变化前延时：试验开始时装置先以额定频率 50Hz 输出，结束后开始按照各项目中的初始频率进行变化测试间断时间：每一个试验结束后装置停止输出至间断时间结束再进行下一次试验1、动作值测试（分为低周减载和低压减载）测试原理图如下：举例说明：已知低周动作值为 48.5Hz，动作时间为 0.5s，可以设定测试范围为 50Hz — 48Hz，步长为 0.05Hz，df/dt 为 1Hz/s测试仪开始时输出50Hz，经过频率变化前时间延时后，以 1Hz/s 下滑至 48.7Hz 处，然后以0.05Hz 为步长、1.5s 为时间间隔逐格降频，降至 48.5Hz 处保护动作，测出动作值注意：经过频率变化前延时后，将以滑差下降到（动作频率整定值的注意：经过频率变化前延时后，将以滑差下降到（动作频率整定值的+0.2Hz）） ，然后以设定步长变化，变化时间为（动作时间，然后以设定步长变化，变化时间为（动作时间*3））s。
2、动作时间测试（分为低周减载和低压减载）测试原理图如下： 频率从初始频率（一般为 50Hz）下滑至终止频率并等待动作，该终值应小于动作频率值以确保装置可靠动作注意：测试动作时间的计时器是从所设置的整定频率处清零开始计时，故整定注意：测试动作时间的计时器是从所设置的整定频率处清零开始计时，故整定频率若设置有偏差将影响时间测量精度频率若设置有偏差将影响时间测量精度3、df/dt 闭锁 和 dv/dt 闭锁因为保护在大于整定的 df/dt(dv/dt)值下滑时闭锁，所以一般 df/dt(dv/dt)初值应设置为大于保护整定的闭锁值，df/dt(dv/dt)终值应设置为小于保护整定的闭锁值，即测试时保护从不动作到动作，即可测出保护的 df/dt(dv/dt)闭锁值每轮的间隔时间为设定的动作时间，如该时间大于 0.2s，则将该时间减去 0.2s即可注意：试验时频率变化前延时一般不能太小，以使保护有足够时间解除闭锁注意：试验时频率变化前延时一般不能太小，以使保护有足够时间解除闭锁4、低电压闭锁和低电流闭锁测试时电压在初始电压至终止电压范围内逐点进行试探测试，每轮测试时频率变化，但电压固定为当时值。
电压值从始值逐点增加，当增加至某一值时装置解除闭锁正确动作，则该值即为低电压闭锁边界值由于装置在电压小于闭锁值时处于闭锁状态，故一般初始电压应设置为小于装置整定的闭锁值，终止电压应设置为大于装置整定的闭锁值，即试验从装置不动作到动作，从而测出装置的低电压闭锁值每轮的间隔时间为（设定的动作时间*3）s低电流闭锁情况类似于低电压闭锁。
